Phoenixカメラ用FFCからRJ45 / JSTエクステンダーボードおよびFFCケーブル

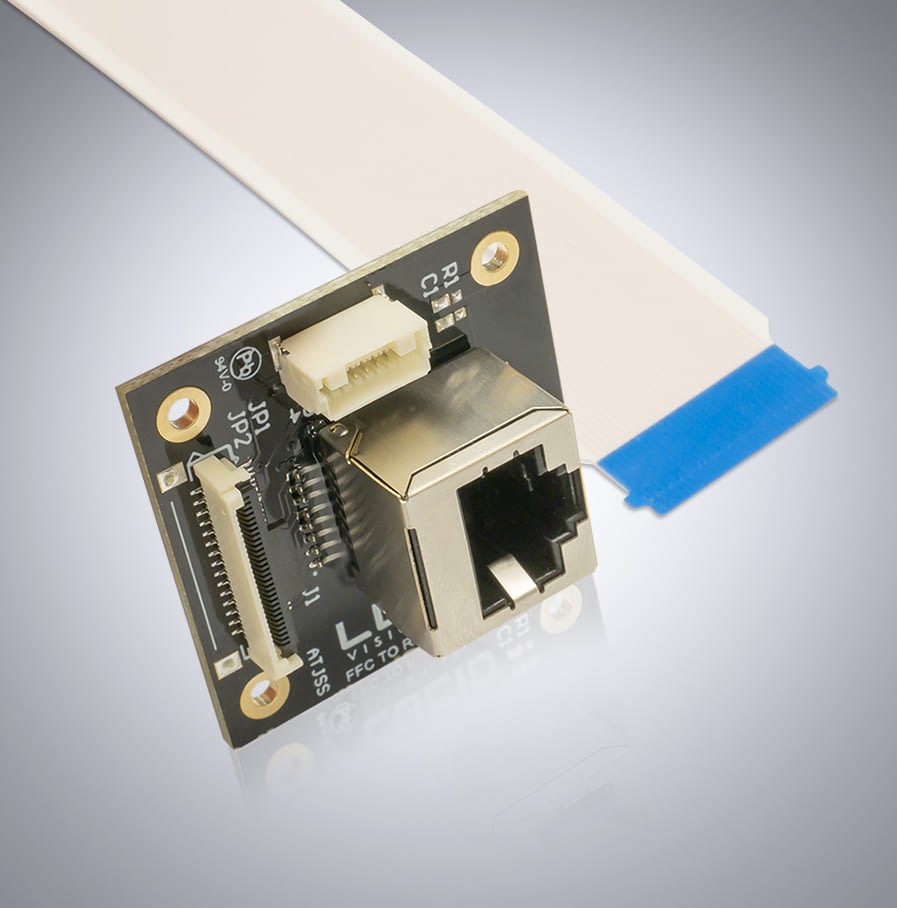

FFC-15-JST-RJ45は、FFCコネクタを備えた24x24mmまたは28x28mm Phoenixのコネクタボードを拡張します。各FFC-15-JST-RJ45には、JSTコネクタ付きのRJ45ボードと、ロックタブ付きの15cm FFCケーブルが付属しています。

FFC-15-JST-RJ45キットの内容:

  • 1 x JST付きRJ45コネクタボード
  • 1 x ロックタブ付き15cm FFCケーブル

USD $40.00

Register or login for pricing
商品コード: FFC-15-JST-RJ45 カテゴリー:

外形寸法図

FFC to RJ45/JST Extender Board and FFC cable for Phoenix

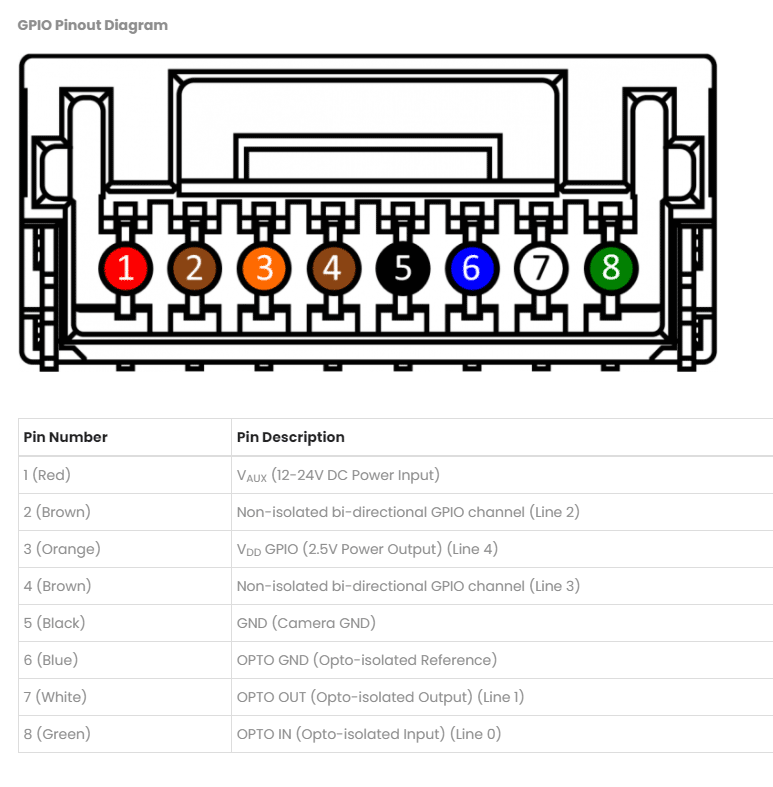

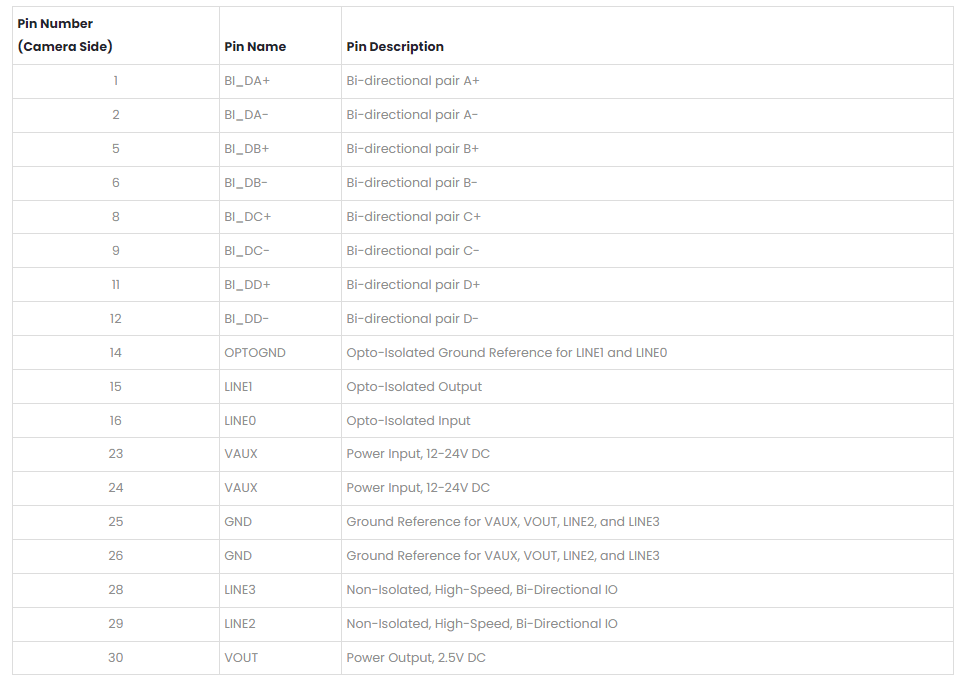

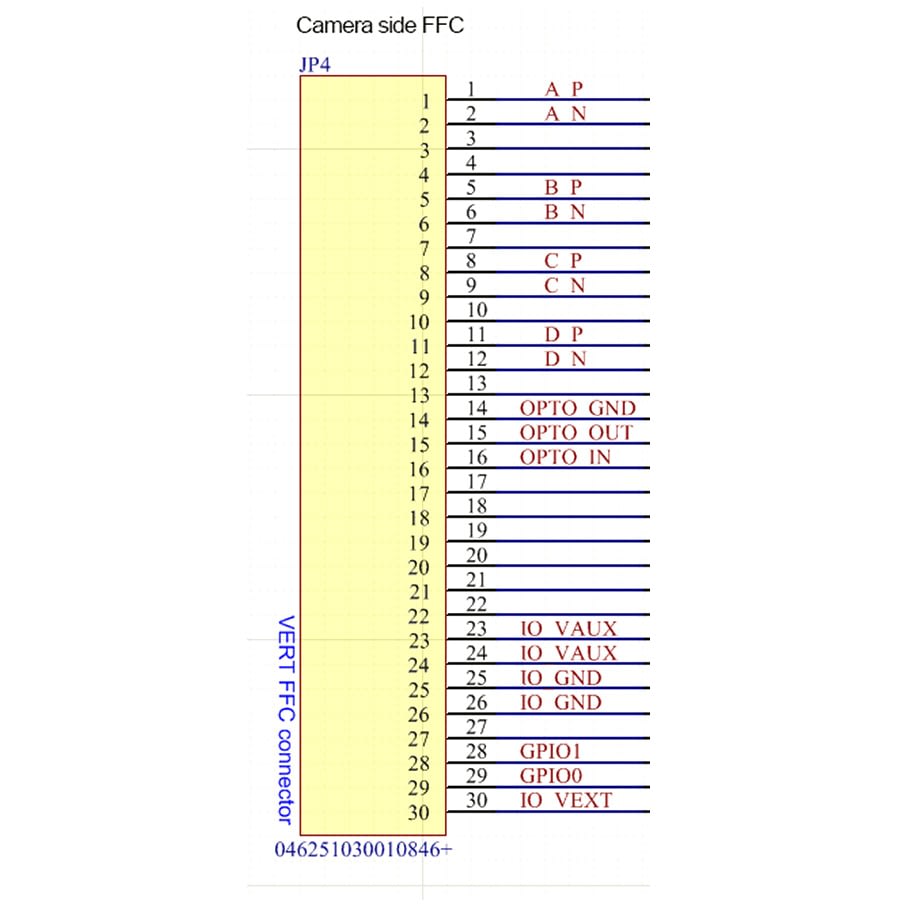

GPIO JST ピンレイアウト

JST Connector for Phoenix

Pin Number Pin Description
1 (Red) VAUX (12-24V DC Power Input)
2 (Brown) Non-isolated bi-directional GPIO channel (Line 2)
3 (Orange) VDD GPIO (2.5V Power Output) (Line 4)
4 (Brown) Non-isolated bi-directional GPIO channel (Line 3)
5 (Black) GND (Camera GND)
6 (Blue) OPTO GND (Opto-isolated Reference)
7 (White) OPTO OUT (Opto-isolated Output) (Line 1)
8 (Green) OPTO IN (Opto-isolated Input) (Line 0)
