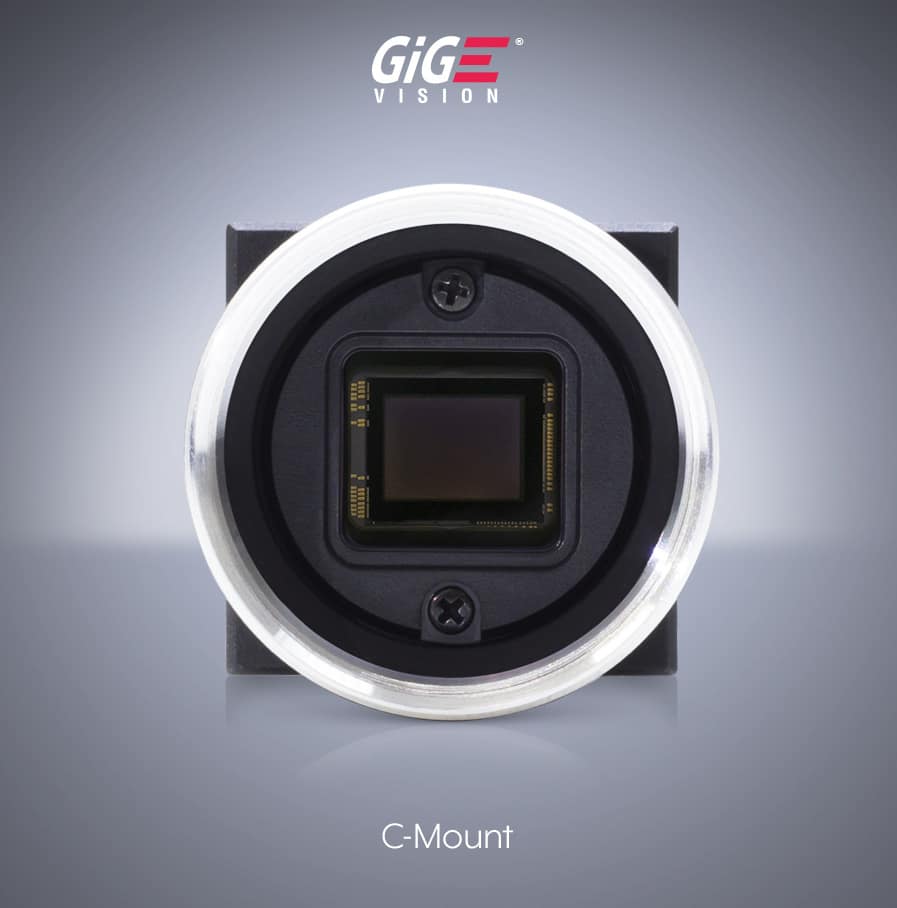

Phoenix 12.2 MP カメラモデル

センサ名
Sony IMX226 CMOS Sensor
有効画素数
12.2 MP, 4024 x 3036 px
フレームレート
9.7 FPS
型番モノクロ/カラーレンズマウントGigEコネクタ
PHX122S-CCカラーCマウントRJ45
PHX122S-MCモノクロCマウントRJ45
PHX122S-CNLカラーレンズマウントなしRJ45
PHX122S-MNLモノクロレンズマウントなしRJ45
PHX122S-CC-IXカラーCマウントix Industrial
PHX122S-MC-IXモノクロCマウントix Industrial
PHX122S-CNL-IXカラーレンズマウントなしix Industrial
PHX122S-MNL-IXモノクロレンズマウントなしix Industrial
型番モノクロ/カラーレンズマウントGigEコネクタ
PHX122S-CC-FFCカラーCマウントFFC (ZIF)
PHX122S-MC-FFCモノクロCマウントFFC (ZIF)
PHX122S-CNL-FFCカラーレンズマウントなしFFC (ZIF)
PHX122S-MNL-FFCモノクロレンズマウントなしFFC (ZIF)

カメラとの組み合わせを選択してください:

Clear
商品コード: PHX122S 商品カテゴリー:

仕様

センサー
センサ名Sony IMX226 CMOS (BSI Starvis)
電子シャッター方式ローリングシャッタ / グローバルリセット
センササイズ1/1.7型 9.33 mm
有効画素数 HxV4024 x 3036 px, 1220万画素
画素サイズ1.85 µm (H) x 1.85 µm (V)
フレームレート9.7 FPS @ 12.2 MP
筐体
外形寸法24 x 24 x 27.35 mm
レンズマウントCマウント, レンズマウントなし
質量30 g
インターフェース・電源
インターフェース1000BASE-T RJ45, PoE
ix Industrial, PoE
FFC, PoE
外部コネクタGPIO 8 pin JST コネクタ
Opto-Isolated I/O Ports1 input, 1 output
Non-Isolated I/O Ports2 bi-directional
電源PoE (IEEE 802.3af), or 12-24 VDC external
消費電力2.9W PoE時, 2.5W DC外部入力時
画像処理機能
画像バッファ128 MB
画像処理ゲイン, ガンマ, ブラックレベル, ホワイトバランス, LUT, カラーマトリックス変換, 欠陥補正, 色相, 飽和, 色空間変換
ビデオフォーマットMono8/10/12/16, Bayer8/10/12/16, RGB8, YUV422, YUV411
読み出しモード水平・垂直ビニング, ROI, 水平・垂直 反転出力
ADC12 bit
ゲイン0 dB to 27 dB アナログ / デジタル
露光時間266 μs to 10 s
カメラ機能
ユーザーセット1 default and 2 custom user set
フラッシュメモリ16 MB
チャンクTimestamp, frame counter, offset X/Y, 幅/高さ, 露光時間, ゲイン, ブラックレベル, line status, sequencer set
イベント出力Acquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer2 counters and 2 timers
Sequencer露光時間, ゲイン
同期方式ソフトウェアトリガー, ハードウェアトリガー, PTP (IEEE1588 同期モード)
準拠規格
マシンビジョン規格GigE Vision v2.0
規格CE, FCC, RoHS, REACH, WEEE
保存温度-30 to 60°C
動作温度-10 to 55°C ambient
動作湿度20%~80%(結露無きこと)
耐衝撃と耐振動DIN EN 60068-2-27, DIN EN 60068-2-64
製品保証3年

EMVA 1288 分光感度特性

Interactive graphs – please hover over the points in the graph to reveal QE %

PHX122S-M (モノクロ, Sony IMX226 CMOS)
モノクロ EVMA 1288 分光感度特性
ダイナミックレンジ69.62 dB
信号対ノイズ比40.40 dB
飽和容量10972 e-
絶対感度閾値 (Measured at 527.5nm)4.44 γ
時間ダークノイズ(読み取りノイズ)3.01 e-
ゲイン0.357 DN / e-
PHX122S-C (カラー, Sony IMX226 CMOS)
カラー EVMA 1288 分光感度特性
ダイナミックレンジ69.59 dB
信号対ノイズ比40.36 dB
飽和容量10869 e-
絶対感度閾値 (Measured at 527.5nm)5.26 γ
時間ダークノイズ(読み取りノイズ)2.99 e-
ゲイン0.359 DN / e-

emva-1288-logo

EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/

外形寸法図

Phoenix 24 x 24 mm, C-Mount 外形寸法図

スタートガイド / ソフトウェア

Getting Started Guide

For camera setup please visit our Getting Started Guide for LUCID cameras. This page covers how to:
  • Connect your camera for the first time
  • Download and install Arena SDK or 3rd part software
  • Enable Jumbo Frames on the Host PC and Camera
  • Assign camera IP address
  • Update camera firmware

Downloads

Visit our Downloads Page for access to:
  • Arena SDK (Arena View, APIs, Examples)
  • 3D CAD drawings (.step files)
  • Camera firmware files
  • Technical Documentation

アクセサリー

三脚アダプタ、レンズ、ケーブル、およびPoEインジェクタ/インターフェイスカードは別売りです。
重要:民生用マザーボードおよびラップトップのイーサネットポートの多くは PoE をサポートしていません。
すべてのアクセサリの詳細については、 当社のアクセサリページをご覧ください。
メーカー製品コード #製品紹介0.4MP
PHX004S
1.6MP
PHX016S
2.3MP
PHX023S
3.2MP
PHX032S
5.0MP
PHX050S
5.0MP
PHX050S-P/Q
6.3MP
PHX064S
8.9MP
PHX089S
12.2MP
PHX122S
12.3MP
PHX120S
20.0MP
PHX200S
