各モデルの仕様の詳細は, 下のモデル名をクリックしてください。
29 x 29 x 45 mm
Triton GigEカメラ モデル概要
| 型番 | 画素数 | 解像度 | 解像度 | フレームレート | センサ名 | センササイズ | 画素サイズ | 電子シャッター方式 | レンズマウント | モノクロ／カラー | インターフェース |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TRI245S | 24.5 MP | 5320 x 4600 px | 1 | 4.5 fps | Sony IMX540 CMOS | 1.2" | 2.74 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI204S | 20.4 MP | 4504 x 4504 px | 2 | 5.5 fps | Sony IMX541 CMOS | 1.1" | 2.74 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI200S | 20.0 MP | 5472 x 3648 px | 3 | 5.6 fps | Sony IMX183 CMOS | 1" | 2.40 µm | ローリングシャッタ | C | モノクロ／カラー | M12 GigE Vision |
| TRI162S | 16.2 MP | 5320 x 3032 px | 4 | 6.9 fps | Sony IMX542 CMOS | 1.1" | 2.74 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI124S | 12.3 MP | 4096 x 3000 px | 5 | 9.0 fps | Sony IMX545 CMOS | 1/1.1" | 2.74 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI120S | 12.3 MP | 4096 x 3000 px | 6 | 9.0 fps | Sony IMX304 CMOS | 1.1" | 3.45 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI122S | 12.2 MP | 4024 x 3036 px | 7 | 9.1 fps | Sony IMX226 CMOS | 1/1.7" | 1.85 µm | ローリングシャッタ | C | モノクロ／カラー | M12 GigE Vision |
| TRI089S | 8.9 MP | 4096 x 2160 px | 8 | 12.5 fps | Sony IMX267 CMOS | 1" | 3.45 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI081S | 8.1 MP | 2840 x 2840 px | 9 | 13.8 fps | Sony IMX546 CMOS | 2/3" | 2.74 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI071S | 7.1 MP | 3208 x 2200 px | 10 | 15.8 fps | Sony IMX428 CMOS | 1.1" | 4.5 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI064S | 6.3 MP | 3072 x 2048 px | 11 | 17.7 fps | Sony IMX178 CMOS | 1/1.8” | 2.40 µm | ローリングシャッタ | C | モノクロ／カラー | M12 GigE Vision |
| TRI054S | 5.4 MP | 2880 x 1860 px | 12 | 20.8 fps | Sony IMX490 CMOS | 1/1.55" | 3.0 µm | ローリングシャッタ | C | カラー (24-bit HDR) | M12 GigE Vision |
| TDR054S | 5.4 MP | 2880 x 1860 px | 13 | 13.8 fps | Sony IMX490 CMOS | 1/1.55" | 3.0 µm | ローリングシャッタ | C | カラー (AltaViewトーンマッピング) | M12 GigE Vision |
| TRI050S1-P/Q | 5.0 MP | 2448 x 2048 px | 14 | 22 fps | Sony IMX264MZR CMOS Sony IMX264MYR CMOS | 2/3" | 3.45 µm | グローバルシャッター | C | モノクロ偏光 カラー偏光 | M12 GigE Vision |
| TRI050S-P/Q | 5.0 MP | 2448 x 2048 px | 15 | 22 fps | Sony IMX250MZR CMOS Sony IMX250MYR CMOS | 2/3" | 3.45 µm | グローバルシャッター | C | モノクロ偏光 カラー偏光 | M12 GigE Vision |
| TRI051S | 5.0 MP | 2448 x 2048 px | 16 | 22 fps | Sony IMX547 CMOS | 1/1.8″ | 2.74 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI050S | 5.0 MP | 2448 x 2048 px | 17 | 22 fps | Sony IMX264 CMOS | 2/3" | 3.45 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI055N | 5.0 MP | 2592 x 1944 px | 18 | 22.1 fps | onsemi AR0521 CMOS | 1/2.5" | 2.2 µm | ローリングシャッタ | C | モノクロ／カラー | M12 GigE Vision |
| TRI032S | 3.2 MP | 2048 x 1536 px | 19 | 35.4 fps | Sony IMX265 CMOS | 1/1.8" | 3.45 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI028S | 2.8 MP | 1936 x 1464 px | 20 | 39.2 fps | Sony IMX429 CMOS | 2/3" | 4.5 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI023S | 2.3 MP | 1920 x 1200 px | 21 | 48.3 fps | Sony IMX392 CMOS | 1/2.3" | 3.45 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI016S | 1.6 MP | 1440 x 1080 px | 22 | 71.6 fps | Sony IMX273 CMOS | 1/2.9" | 3.45 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI005S | 0.5 MP | 812 x 620 px | 23 | 166.4 fps | Sony IMX433 CMOS | 1/1.7" | 9.0 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
| TRI004S | 0.4 MP | 720 x 540 px | 24 | 286 fps | Sony IMX287 CMOS | 1/2.9" | 6.9 µm | グローバルシャッター | C | モノクロ／カラー | M12 GigE Vision |
SWIRカメラ
| 型番 | 画素数 | 解像度 | フレームレート | センサ名 | センササイズ | 画素サイズ | 電子シャッター方式 | センサー冷却 | レンズマウント | 感度範囲 | インターフェース |
|---|---|---|---|---|---|---|---|---|---|---|---|
 TRI013S-WC | 1.3 MP | 1280 x 1024 px | 84.9 fps | Sony IMX990 InGaAs | 1/2“ | 5 µm | グローバルシャッター | なし | C | Mono / 400nm~1700nm | M12 GigE Vision |
| TRI003S-WC | 0.3 MP | 640 x 512 px | 257 fps | Sony IMX991 InGaAs | 1/4“ | 5 µm | グローバルシャッター | なし | C | Mono / 400nm~1700nm | M12 GigE Vision |
ラインスキャンカメラ
| 型番 | 解像度 | ラインレート | センサ名 | センササイズ | 画素サイズ | 電子シャッター方式 | レンズマウント | モノクロ／カラー | インターフェース |
|---|---|---|---|---|---|---|---|---|---|
| TRI02KA | 2048 x 1 px | 60 kHz | AMS Dragster DR-2k-7 | 14.3 mm | 7 µm | グローバルシャッター | C | モノクロ | M12 GigE Vision |
Triton Smartカメラモデル
| 型番 | 画素数 | 解像度 | フレームレート | センサ名 | センササイズ | 画素サイズ | 電子シャッター方式 | レンズマウント | モノクロ／カラー | インターフェース |
|---|---|---|---|---|---|---|---|---|---|---|
| TRS123S-CC | 12.3 MP | 4056 x 3040 px | 7.9 fps | Sony IMX501 CMOS | 1/2.3" | 1.55 µm | ローリングシャッター | C | カラー | M12 GigE Vision |
小型で軽量なだけではありません
29 × 29 mm
67 グラム
M12 / M8 コネクタ
-20°C〜55°Cの環境温度
Tritonカメラは、標準的な29×29 mmマシンビジョンカメラの性能を新たな次元へと引き上げます。
Tritonの電子部品は、4本のM2ネジで固定された2ピース構造の密閉型アルミケースに収納されています。イーサネット用のM12コネクタおよびGPIO用のM8コネクタは、衝撃や振動に強い堅牢な接続を提供します。さらに保護性能を高めるため、防塵・防水対応のIP67レンズチューブ（オプション）を装着することで、外部ハウジングが不要になります。
動作温度範囲は-20°C〜55°C（周囲温度）と広く、わずか67グラム・29×29 mmのコンパクト設計により、あらゆる環境下でも信頼性の高い運用が可能です。
ギガビットイーサネット
高い信頼性と汎用性を備えた、産業用途に最適なインターフェース
100 mのケーブル長
Tritonとホスト間は、絶縁型電源を備えた最大100mのシールドケーブルで接続可能
1Gb/sの帯域幅
非圧縮のRAW画像データを最大1Gb/s（1,000Mb/s）でストリーミング可能
Power Over Ethernet
PoEにより、1本のケーブルでデータ伝送と電源供給が可能になり、設計・保守が簡素化されます
100%準拠
GigE Vision準拠により、各種サードパーティ製ソフトウェアおよびハードウェアと高い互換性を実現
アクティブセンサーアライメント
すべてのTritonカメラには、アクティブセンサーアライメントが施されており、イメージセンサーの傾きや回転を最小限に抑え、センサーの中心をレンズの光軸上に正確に配置します。6自由度の製造プロセスにより、センサーをレンズマウントに対して高精度に位置決めし、画像全体で高い解像度と鮮明さを実現します。
アクティブセンサーアライメントの詳細については、技術資料をご覧ください。
アクティブセンサーアライメントの詳細については、技術資料をご覧ください。
IP67保護
IP67とは?
IP（Ingress Protection）レーティングシステムは、固形物や液体に対する保護レベルを評価する国際的な規格です。IP67に対応したTritonは、レンズチューブを装着した状態で、埃や土、砂などの固形物からの保護に加え、水深1mに30分間浸漬しても耐えられる防水性能を備えています。過酷な環境下でも高画質な画像取得が可能で、高価でかさばる保護カバーを追加することなく、カメラの長期的な耐久性を確保します。
and attachment ring, the camera lens can be
protected from both water and dust particles.
dust and water while guaranteeing
secure and reliable cable connection.

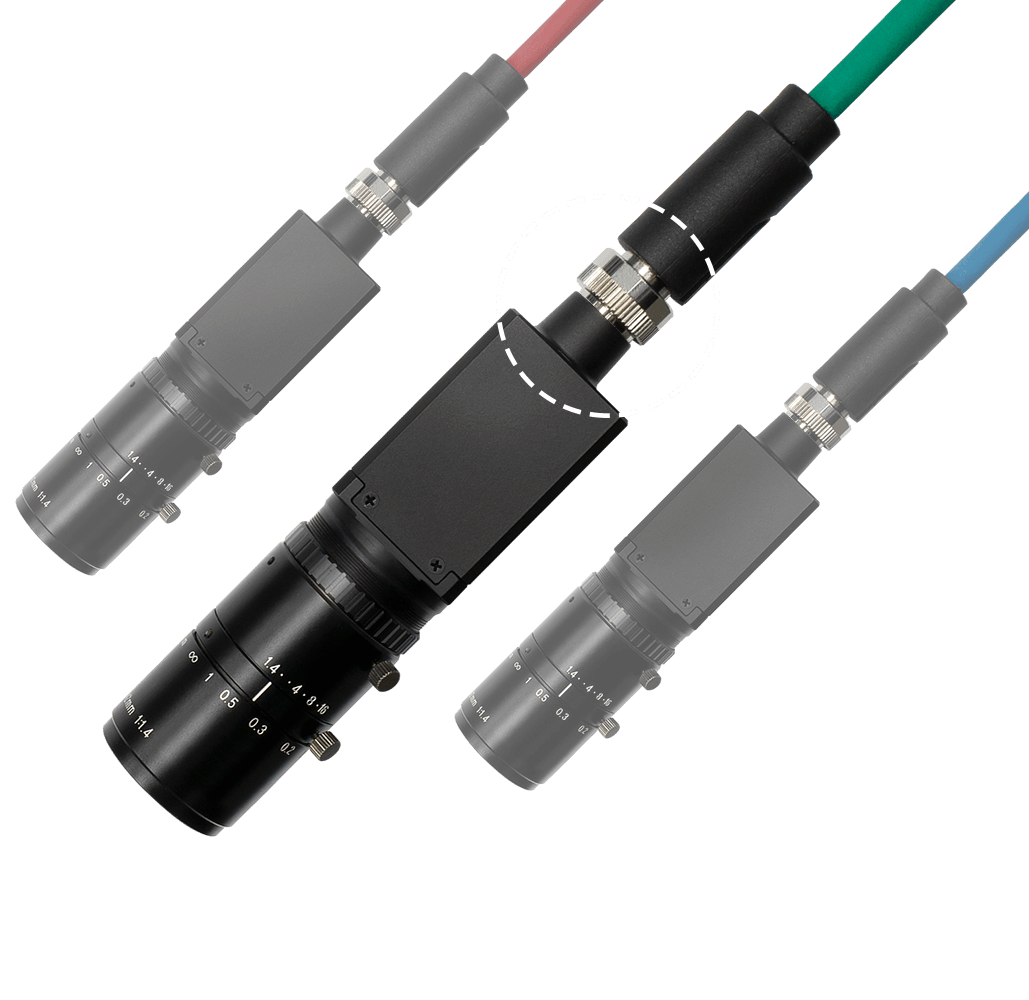

M12およびM8コネクタ
M12イーサネットコネクタおよびM8 GPIOコネクタは、塵、粉塵、水の侵入に対する保護機能を備え、堅牢かつ信頼性の高いケーブル接続を実現します。M12イーサネットコネクタはIEC 61076-2-109に準拠しており、GigE Vision規格にも含まれています。8ピンのM8 GPIOコネクタはIEC 61076-2-104に準拠し、フォトカプラ絶縁の入力ライン、出力ライン、さらに双方向ラインを2本備えています。振動環境下でも安定した動作を実現し、電気的干渉からの保護のためにシールド設計が施されており、Tritonは産業機器、車載、農業、プロセス制御、食品・飲料、医療機器など、幅広い用途に最適です。
M12およびM8コネクタ
M12イーサネットコネクタおよびM8 GPIOコネクタは、塵、粉塵、水の侵入に対する保護機能を備え、堅牢かつ信頼性の高いケーブル接続を実現します。M12イーサネットコネクタはIEC 61076-2-109に準拠しており、GigE Vision規格にも含まれています。8ピンのM8 GPIOコネクタはIEC 61076-2-104に準拠し、フォトカプラ絶縁の入力ライン、出力ライン、さらに双方向ラインを2本備えています。振動環境下でも安定した動作を実現し、電気的干渉からの保護のためにシールド設計が施されており、Tritonは産業機器、車載、農業、プロセス制御、食品・飲料、医療機器など、幅広い用途に最適です。
より優れた画像、より優れた結果
Sony Pregius / Starvis CMOSセンサー
現在、24時間稼働が求められる極めて高度かつ厳しい撮像アプリケーションにおいて、卓越した画像品質が求められています。Tritonマシンビジョンカメラは、業界をリードするSony製Pregius™およびStarvis™ CMOSセンサを搭載し、優れた画質と高い性能を実現します。SonyのPregiusグローバルシャッターテクノロジーは、極めて低い読み出しノイズと非常に高いダイナミックレンジにより、歪みのない鮮明な画像を生成します。Starvisローリングシャッターテクノロジーには最新の裏面照射（BSI）構造が採用されており、低照度環境下でも卓越した感度を発揮します。
偏光技術で見えない材料特性を解き明かす
Sony製IMX250MZR/MYRおよびIMX264MZR/MYR CMOS偏光センサ（Polarsensテクノロジー搭載）を採用したTritonカメラは、従来の可視光を超える情報の取得を可能にします。500万画素のTRI050S-P/QおよびTRI050S1-P/Qモデルは、4方向の偏光フィルタを利用したオンカメラ処理により、各画素の輝度および偏光角を同時に出力します。Triton偏光カメラは、従来の偏光イメージングシステムに比べて、より小型でコスト効率の高いソリューションを提供します。コンパクトな設計とリアルタイムの偏光データ処理により、多様な産業用途における撮像課題の解決に貢献します。
Arena SDK
高機能なソフトウェア開発キット「Arena SDK」へようこそ。Arena SDKは、最新の業界標準とコンピュータ技術を活用するためにゼロから設計されており、GenICam準拠のモダンなGUIにより、関数呼び出しの回数を抑えつつ高速かつ直感的に操作できます。
• 豊富なAPIとサンプルコードを同梱。
• HTML5ベースのドキュメントで簡単にヘルプを検索可能。
• カスタムGUIを迅速に開発できるArena UIツールキット。
• 画像の取得・表示が可能なArenaView GUIを搭載。
詳細については、 Arena SDK のページをご覧ください。
