FFC – RJ45/JST 확장 보드 및 FFC 케이블 (Phoenix 카메라용)

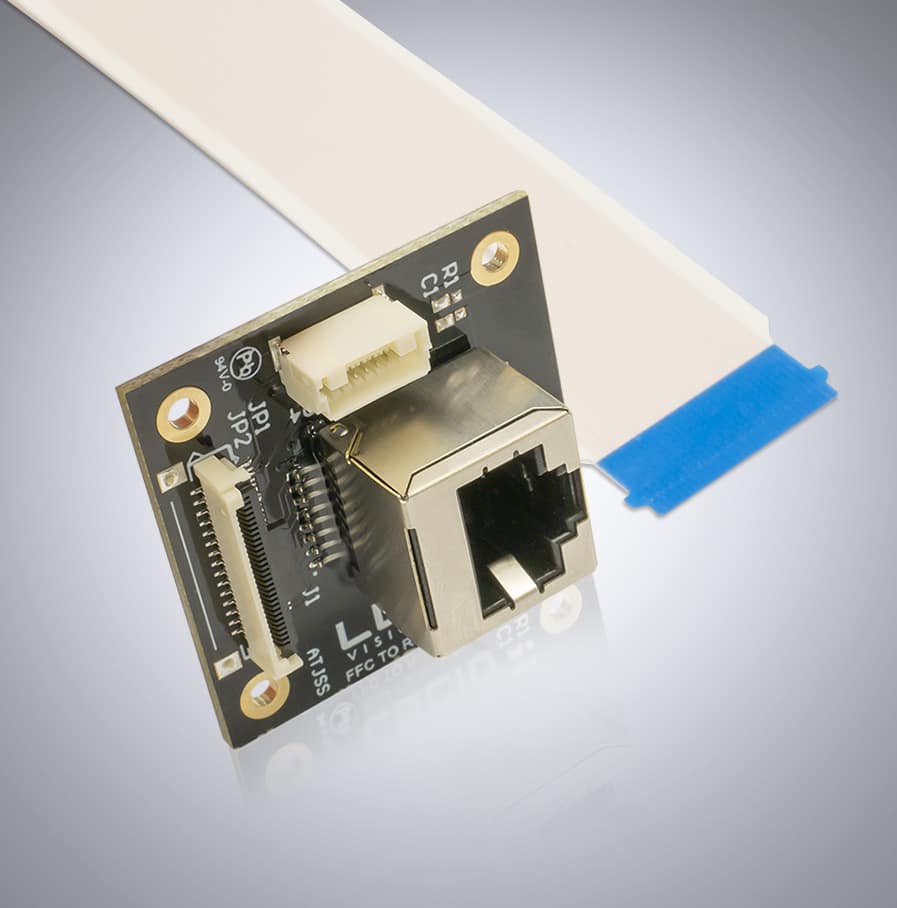

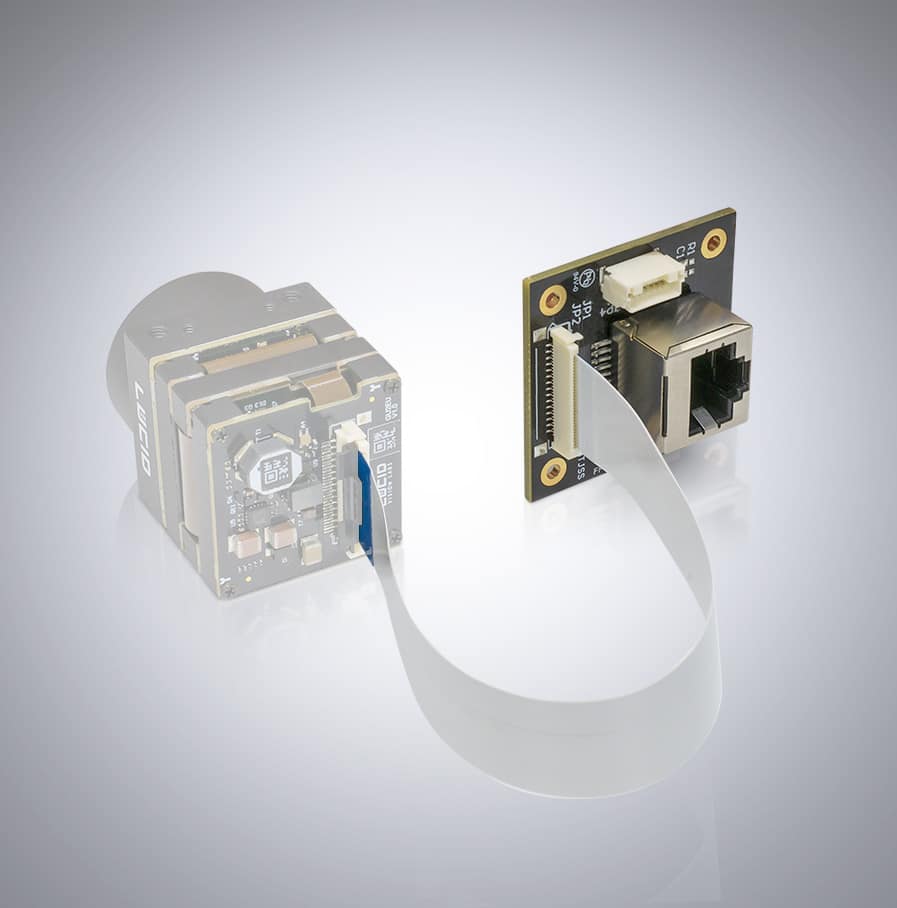

FFC-15-JST-RJ45는 FFC 커넥터를 사용하여 24x24mm 또는 28x28mm Phoenix의 커넥터 보드를 확장합니다. 각 FFC-15-JST-RJ45에는 JST 커넥터가 있는 RJ45 보드와 잠금 후크가 있는 15cm FFC 케이블이 함께 제공됩니다.

FFC-15-JST-RJ45 키트 포함:

  • JST가 있는 RJ45 커넥터 보드 1개
  • 잠금 탭이 있는 15cm FFC 케이블 1개

USD $40.00

Register or login for pricing
SKU: FFC-15-JST-RJ45 카테고리:

기술 도면

FFC to RJ45/JST Extender Board and FFC cable for Phoenix

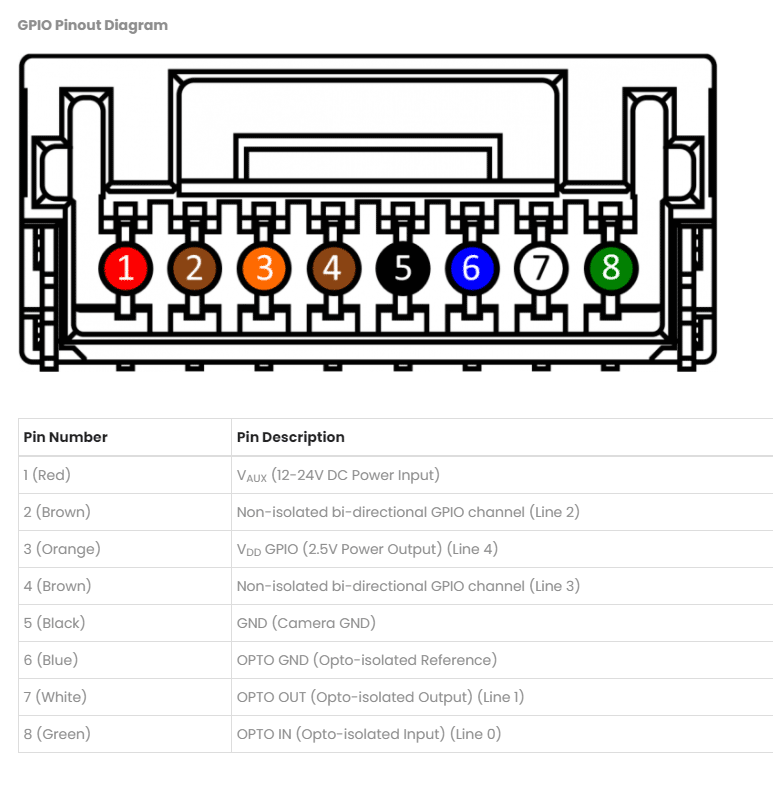

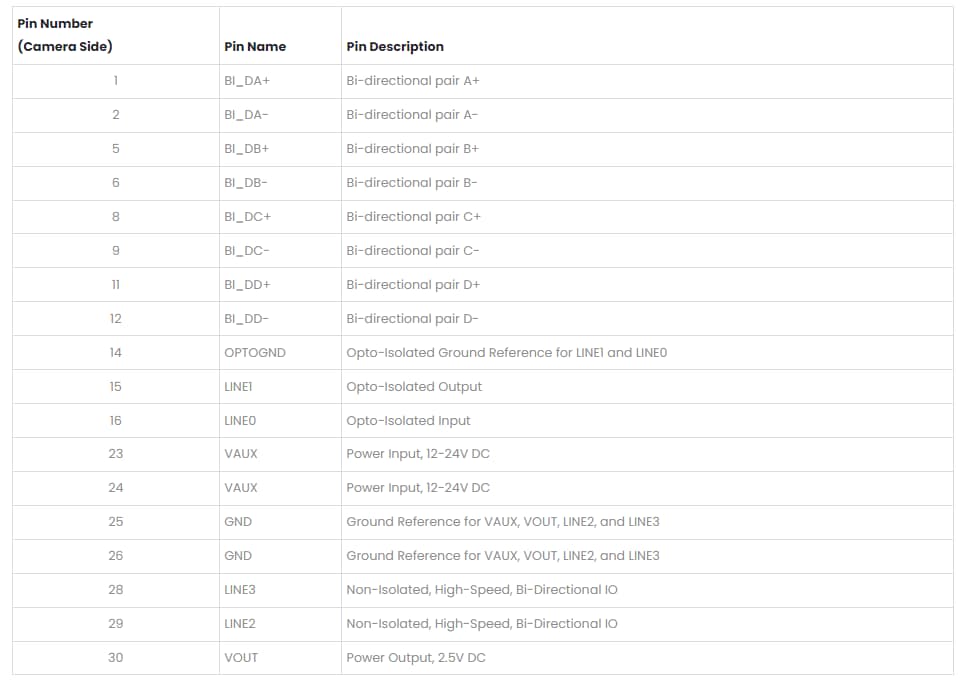

GPIO JST 핀 레이아웃

JST Connector for Phoenix

Pin NumberPin Description
1 (Red)VAUX (12-24V DC Power Input)
2 (Brown)Non-isolated bi-directional GPIO channel (Line 2)
3 (Orange)VDD GPIO (2.5V Power Output) (Line 4)
4 (Brown)Non-isolated bi-directional GPIO channel (Line 3)
5 (Black)GND (Camera GND)
6 (Blue)OPTO GND (Opto-isolated Reference)
7 (White)OPTO OUT (Opto-isolated Output) (Line 1)
8 (Green)OPTO IN (Opto-isolated Input) (Line 0)
