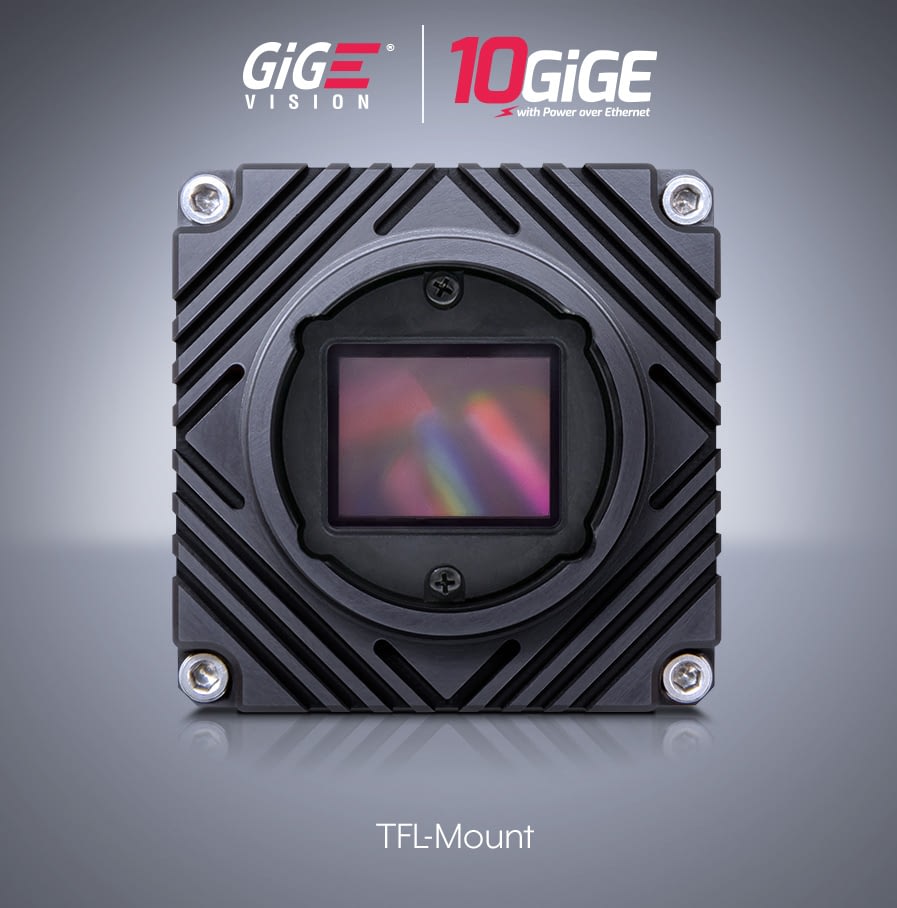

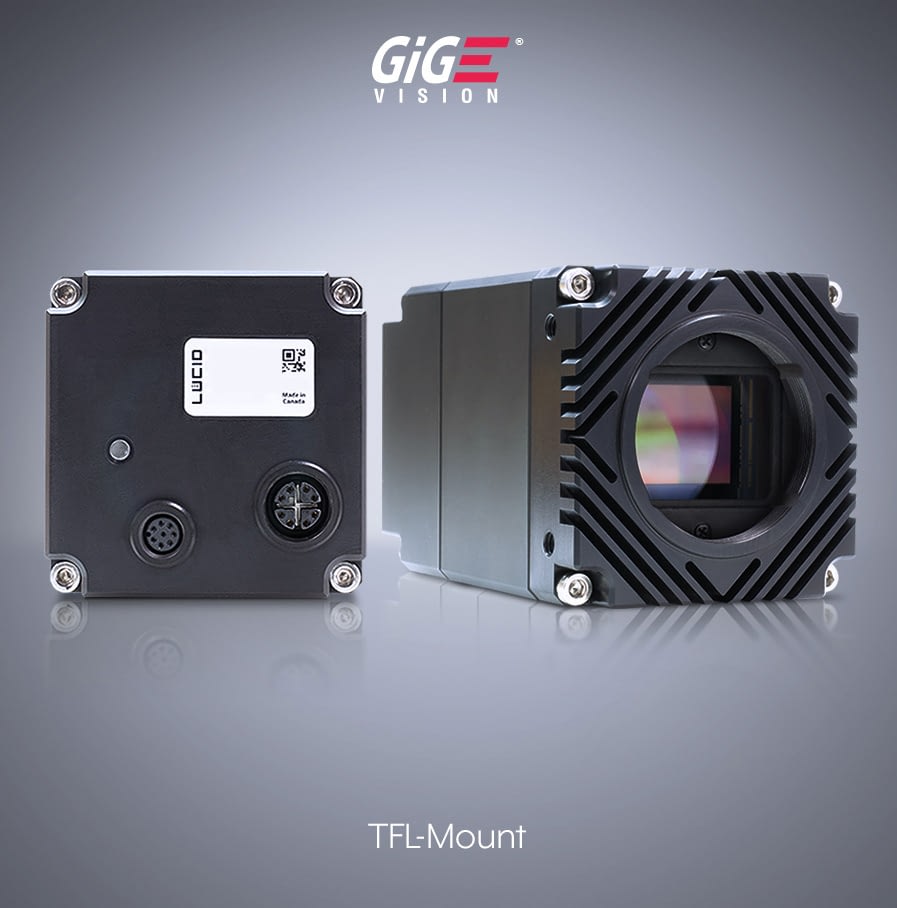

Atlas10 31.4 MP カメラモデル (IMX342)

センサ名
Sony IMX342 CMOS
有効画素数
31.4 MP 6464 x 4852 px
フレームレート
35 FPS
型番 モノクロ/カラー レンズマウント 10ギガビットEthernet コネクタ
ATX314S-CT カラー TFLマウント M12
ATX314S-MT モノクロ TFLマウント M12
ATX314S-CNL カラー レンズマウントなし M12
ATX314S-MNL モノクロ レンズマウントなし M12

カメラとの組み合わせを選択してください:

商品コード: 該当なし カテゴリー:

仕様

センサー
センサ名 Sony IMX342 CMOS
電子シャッター方式 グローバルシャッター
センササイズ APS-C型 27.9 mm
有効画素数 HxV 6464 x 4852 px, 3140万画素
画素サイズ 3.45 µm (H) x 3.45 µm (V)
フレームレート* 35.1 FPS (35.4 FPS) @ 31.4 MP (8ビットADCモード)
35.1 FPS (35.4 FPS) @ 31.4 MP (10ビットADCモード)
25.8 FPS (25.8FPS) @ 31.4 MP (12ビットADCモード)
筐体
外形寸法 55 x 55 x 95 mm
レンズマウントなし: 55 x 55 x 65 mm
レンズマウント TFLマウント / レンズマウントなし
質量 325 g / 240 g (レンズマウントなし)
インターフェース・電源
インターフェース 10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX
M12, PoE
トランスポート層プロトコル UDP (GigE Vision), RDMA (RoCE v2)
外部コネクタ GPIO 8 pin M8 コネクタ
Opto-Isolated I/O Ports 1 input, 1 output
Non-Isolated I/O Ports 2 bi-directional
電源 PoE+ (IEEE 802.3at), or 12-24 V DC
消費電力 <12W PoE+, 11.5W DC外部入力時
*最大フレームレートは、パケット再送のために10%の “Device Link Throughput Reserve “を使用した場合のものです。括弧内のフレームレートは、0%の “Device Link Throughput Reserve “を基準としています。LUCIDでは、ストリームの信頼性のために10%のリザーブを推奨しています。
画像処理機能
画像バッファ 380 MB
画像処理 ゲイン, ガンマ, ブラックレベル, ホワイトバランス, LUT, カラーマトリックス変換, 欠陥補正, 色相, 飽和, 色空間変換
ビデオフォーマット Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
読み出しモード 水平・垂直ビニング, サブサンプリング, ROI, 水平・垂直 反転出力
ADC 8, 10, 12 bit
ゲイン 0 dB to 48 dB アナログ / デジタル
露光時間 37.896 μs ~ 10 s (Normal) / 2.328 μs ~ 32.3 μs (短時間露光モード)
カメラ機能
ユーザーセット 1 default and 2 custom user set
フラッシュメモリ 16 MB
チャンク Frame counter, offset X/Y, 幅/高さ, 露光時間, ゲイン, ブラックレベル, line status, sequencer set
イベント出力 Acquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer 2 counters and 2 timers
Sequencer 露光時間, ゲイン
同期方式 ソフトウェアトリガー, ハードウェアトリガー, PTP (IEEE1588 同期モード)
準拠規格
マシンビジョン規格 GigE Vision v2.0
規格 CE, FCC, RoHS, REACH, WEEE
保存温度 -30 to 60°C
動作温度 -20 to 45°C ambient
動作湿度 20%~80%(結露無きこと)
耐衝撃と耐振動 DIN EN 60068-2-27, DIN EN 60068-2-64
製品保証 3年

EMVA 1288 分光感度特性

ATL314S EMVA 1288 results.
Interactive graphs – please hover over the points in the graph to reveal QE %

ATX314S-M (モノクロ, Sony IMX342 CMOS)
モノクロ EMVA 1288 分光感度特性
ダイナミックレンジ 70,9 dB
信号対ノイズ比 40,11 dB
飽和容量 10276 e-
絶対感度閾値 (527.5nmで測定) 4,18 γ
時間ダークノイズ(読み取りノイズ) 2,32 e-
ゲイン 0,38 DN / e-
相当の暗電荷 5,53 e- / s
画素毎の黒レベルのばらつき 0,89 e-
画素毎の感度のばらつき 1,08 %
線形誤差(最大/最小) 0,34/-0,47 %
ATX314S-C (カラー, Sony IMX342 CMOS)
カラー EMVA 1288 分光感度特性
ダイナミックレンジ 70,8 dB
信号対ノイズ比 40,12 dB
飽和容量 10281 e-
絶対感度閾値 (527.5nmで測定) 4,73 γ
時間ダークノイズ(読み取りノイズ) 2,34 e-
ゲイン 0,38 DN / e-
相当の暗電荷 7,2 e- / s
画素毎の黒レベルのばらつき 0,97 e-
画素毎の感度のばらつき 1,15 %
線形誤差(最大/最小) 0,35/-0,32 %

emva-1288-logo

EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/

外形寸法図

Atlas10 TFLマウント
Atlas10-TFL-Mount-Drawings

Atlas10 レンズマウントなし
Atlas-no-mount-drawing

スタートガイド / ソフトウェア

スタートアップガイド

カメラのセットアップについては、「スタートアップガイド」をご覧ください。このページでは、 以下の方法ついて説明します。
  • 初めてカメラを接続する
  • Arena SDKまたはサードパーティのソフトウェアのダウンロード・インストール
  • ホストPCとカメラでジャンボフレームを有効にする
  • カメラのIPアドレスを割り当てる
  • カメラのファームウェアを更新する

ダウンロード

  • ソフトウェア – Arena SDK
    (SDK本体・Viewer・サンプルコード)
  • 三次元CADモデル (.step)
  • ファームウェア
  • 取扱説明書

アクセサリー

三脚アダプタ、レンズ、ケーブル、およびPoEインジェクタ/インターフェイスカードは別売りです。
重要:民生用マザーボードおよびラップトップのイーサネットポートの多くは PoE をサポートしていません。
すべてのアクセサリの詳細については、 当社のアクセサリページをご覧ください。
メーカー製品コード #製品紹介5.0MP
ATX051S
8.1MP
ATX081S
12.3MP
ATX124S
16.2MP
ATX162S
20.4MP
ATX204S
24.5MP
ATX245S
31.4MP
ATX314S
47MP
ATX470S
65MP
ATX650G
Edmund Optics UC #33-300C-Mt 1/2″ 4mm f/1.8
Edmund Optics UC #33-301C-Mt 1/2″ 6mm f/1.85
Edmund Optics UC #33-307C-Mt 1/2″ 8mm f/1.8
Edmund Optics UC #33-303C-Mt 1/1.8″ 12mm f/1.8
Vignette
Edmund Optics UC #33-304C-Mt 1/1.8″ 16mm f/1.8
Vignette
Edmund Optics UC #33-305C-Mt 1/1.8″ 25mm f/1.85
Vignette
Edmund Optics C #67-709C-Mt 1/1.8" 6mm, f1.4
Vignette
Edmund Optics C #58-000C-Mt 2/3" 8.5mm, f/1.3
Good
Good
Edmund Optics C #58-001C-Mt 2/3" 12mm, f/1.8
Good
Good
Edmund Optics C #59-870C-Mt 2/3" 16mm, f/1.6
Good
Good
Edmund Optics C #59-871C-Mt 2/3" 25mm, f/1.4
Good
Good
Edmund Optics C #59-872C-Mt 2/3" 35mm, f/1.65
Good
Good
Edmund Optics C #59-873C-Mt 2/3" 50mm, f/2
Good
Good
Universe Compact C #BL060CC-Mt 5MP 2/3″ 6mm f/2.0
Good
Good
Universe Compact C #BL080CC-Mt 5MP 2/3″ 8mm f/2.0
Good
Good
Universe Compact C #BL120CC-Mt 5MP 2/3″ 12mm f/2.0
Good
Good
Universe Compact C #BL160CC-Mt 5MP 2/3″ 16mm f/2.0
Good
Good
Universe Compact C #BL250CC-Mt 5MP 2/3″ 25mm f/1.8
Good
Good
Fujinon HF-XA-5M #HF6XA-5MC-Mt 5MP 2/3″ 6mm f/1.9
Good
Good
Fujinon HF-XA-5M #HF8XA-5MC-Mt 5MP 2/3″ 8mm f/1.6
Good
Good
Fujinon HF-XA-5M #HF12XA-5MC-Mt 5MP 2/3″ 12mm f/1.6
Good
Good
Fujinon HF-XA-5M #HF16XA-5MC-Mt 5MP 2/3″ 16mm f/1.6
Good
Good
Fujinon HF-XA-5M #HF25XA-5MC-Mt 5MP 2/3″ 25mm f/1.6
Good
Good
Fujinon CF-ZA-1S#CF8ZA-1SC-Mt 23MP 1.2″ 8mm f/1.8
Good
Good
Good
Good
Good
Vignette (1)
Fujinon CF-ZA-1S #CF12ZA-1SC-Mt 23MP 1.2″ 12mm f/1.8
Good
Good
Good
Good
Good
Good (1)
Fujinon CF-ZA-1S #CF162ZA-1SC-Mt 23MP 1.2″ 16mm f/1.8
Good
Good
Good
Good
Good
Good (1)
Fujinon CF-ZA-1S #CF252ZA-1SC-Mt 23MP 4/3″ 25mm f/1.8
Good
Good
Good
Good
Good
Good (1)
Fujinon CF-ZA-1S #CF352ZA-1SC-Mt 23MP 4/3″ 35mm f/1.8
Good
Good
Good
Good
Good
Good (1)
Fujinon CF-ZA-1S #CF502ZA-1SC-Mt 23MP 4/3″ 50mm f/2.4
Good
Good
Good
Good
Good
Good (1)
Computar MPY #V0828-MPY2C-Mt 12MP 1.1″ 8mm f/2.8
Good
Good
Good
Computar MPY #V1228-MPY2C-Mt 12MP 1.1″ 12mm f/2.8
Good
Good
Good
Computar MPY #V1628-MPY2C-Mt 12MP 1.1″ 16mm f/2.8
Good
Good
Good
Computar MPY #V2528-MPYC-Mt 12MP 1.1″ 25mm f/2.8
Good
Good
Good
Computar MPY #V3528-MPYC-Mt 12MP 1.1″ 35mm f/2.8
Good
Good
Good
Computar MPT #F1228-MPTC-Mt 45MP 4/3″ 12mm f/2.8
Good
Good
Good
Good
Good
Good (1)
Good (3)
Computar MPT #F2524-MPTC-Mt 45MP 4/3″ 25mm f/2.4
Good
Good
Good
Good
Good
Good (1)
Good (3)
Edmund Optics CA #11-320TFL-Mt APS-C 35mm f/2.8
Good (2)
Good
Good
Edmund Optics CA #11-320TFL-Mt APS-C 50mm f/1.8
Good (2)
Good
Good
Edmund Optics CA #11-321TFL-Mt APS-C 75mm f/2.8
Good (2)
Good
Good
Edmund Optics CA #11-322TFL-Mt APS-C 100mm f/2.8
Good (2)
Good
Good
(1) For AXT24S C-mount models. (2) For AXT24S TFL-mount models. (3) When used with TFL-Mount to C-Mount Adapter (P/N: ADA-TFL-C)
レンズアダプター製造業者識別番号商品コード
TFL-IIマウントからFマウントレンズアダプタ (調整可能)ADA-TFL2-F-ADJADA-TFL2-F-ADJ
TFLマウントからFマウントレンズアダプタ (調整可能)ADA-TFL-F-ADJADA-TFL-F-ADJ
TFLマウントからFマウントレンズアダプタADA-TFL-FADA-TFL-F
TFLマウントからCマウントへのアダプタADA-TFL-CADA-TFL-C
TFLマウントからCanonEFマウント(GPIOおよび電源付き)「Birger」アダプターADA-TFL-EF(US/EU)ADA-TFL-EF(US/EU)
Atlasカメラモデルのケーブル
2m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード (Amphenol), IP67LUCID CAB-MR-2M-ACAB-MR-2M-A
5m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード (Amphenol), IP67LUCID CAB-MR-5M-ACAB-MR-5M-A
15m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード (Amphenol), IP67LUCID CAB-MR-15M-ACAB-MR-15M-A
M12-RJ45 IP67 Cat6aケーブル[直角、下] – 5m (Amphenol)LUCID CAB-MR-5M-RA1-ACAB-MR-5M-RA1-A
M12-RJ45 IP67 Cat6aケーブル[直角、下] – 15m (Amphenol)LUCID CAB-MR-15M-RA1-ACAB-MR-15M-RA1-A
M12-RJ45 IP67 Cat6aケーブル[直角、上] – 5m (Amphenol)LUCID CAB-MR-5M-RA2-ACAB-MR-5M-RA2-A
M12-RJ45 IP67 Cat6aケーブル[直角、上] – 15m (Amphenol)LUCID CAB-MR-15M-RA2-ACAB-MR-15M-RA2-A
M12-RJ45 IP67 Cat6aケーブル[直角、側面、Atlas, Helios] – 5m (Amphenol)LUCID CAB-MR-5M-RA3-ACAB-MR-5M-RA3-A
M12-RJ45 IP67 Cat6aケーブル[直角、側面、Atlas, Helios] – 15m (Amphenol)LUCID CAB-MR-15M-RA3-ACAB-MR-15M-RA3-A
8ピン、1.0m GPIOケーブル、(Amphenol) M8コネクターGPIO-M8-1M-AGPIO-M8-1M-A
8ピン、5.0m GPIOケーブル、(Amphenol) M8コネクターGPIO-M8-5M-AGPIO-M8-5M-A
8ピン、15.0m GPIOケーブル、(Amphenol) M8コネクターGPIO-M8-15M-AGPIO-M8-15M-A
8ピン、5.0m GPIOケーブル、M8コネクター [直角、下(Triton)、上(Atlas/Helios)] (Amphenol)LUCID GPIO-M8-5M-RA1-AGPIO-M8-5M-RA1-A
8ピン、15m GPIOケーブル、M8コネクター [直角、下(Triton)、上(Atlas/Helios)] (Amphenol)LUCID GPIO-M8-15M-RA1-AGPIO-M8-15M-RA1-A
8ピン、5.0m GPIOケーブル、M8コネクター [直角、上(Triton)、下(Atlas/Helios)] (Amphenol)LUCID GPIO-M8-5M-RA2-AGPIO-M8-5M-RA2-A
8ピン、15m GPIOケーブル、M8コネクター [直角、上(Triton)、下(Atlas/Helios)] (Amphenol)LUCID GPIO-M8-15M-RA2-AGPIO-M8-15M-RA2-A
三脚アダプタ
三脚アダプタ (Atlas10)ATX-TRATX-TR
ネットワークカード, PoEおよび電源ユニット
LUCID 2-CH 10G/1G RDMA PoE+ ホスト・チャネル・アダプタ(HCA)ネットワークカード
*このカードはAtlas10カメラのRDMAをサポートします。
PCIE-10GPOE2-LUCIDPCIE-10GPOE2-LUCID
2-CH 10G/1G RDMA ホスト・チャネル・アダプタ(HCA)ネットワークカード
*このカードはAtlas10カメラのRDMAをサポートします。
Broadcom BCM957416A4160CPCIE-10GETH2-BC
M8ケーブル GPIO AC電源 (NA/EU/AU)MEAN WELL GST60A18-P1JM8P-US1, M8P-EU1, M8P-AU1
