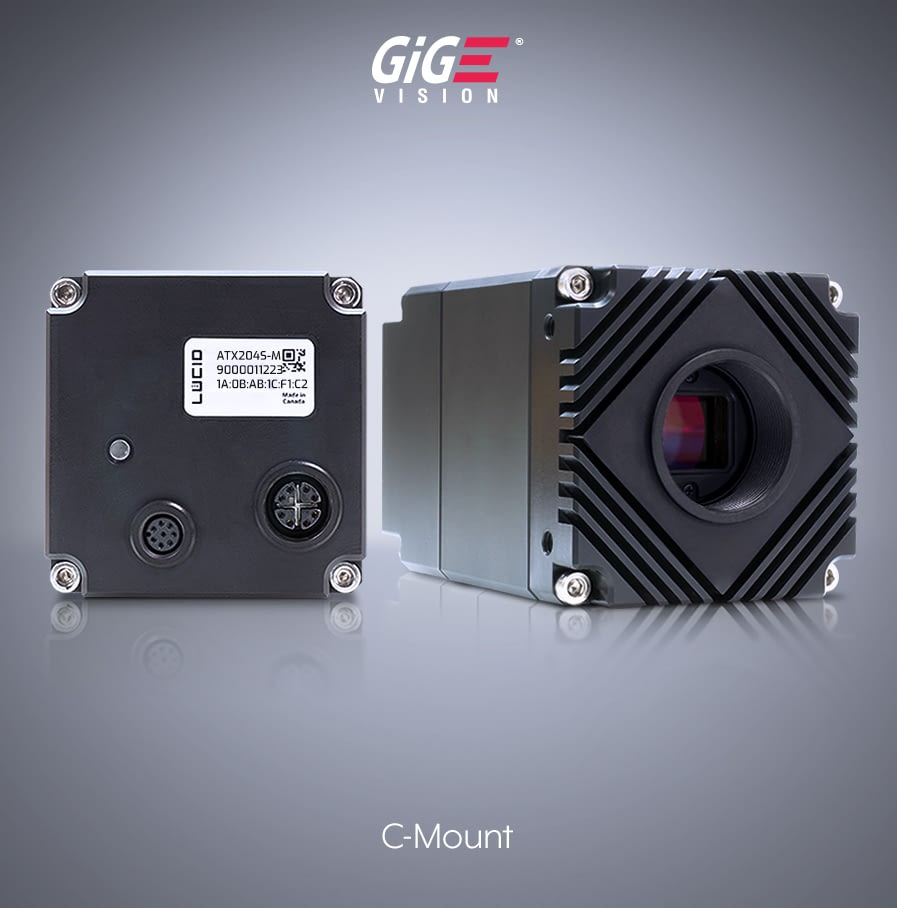

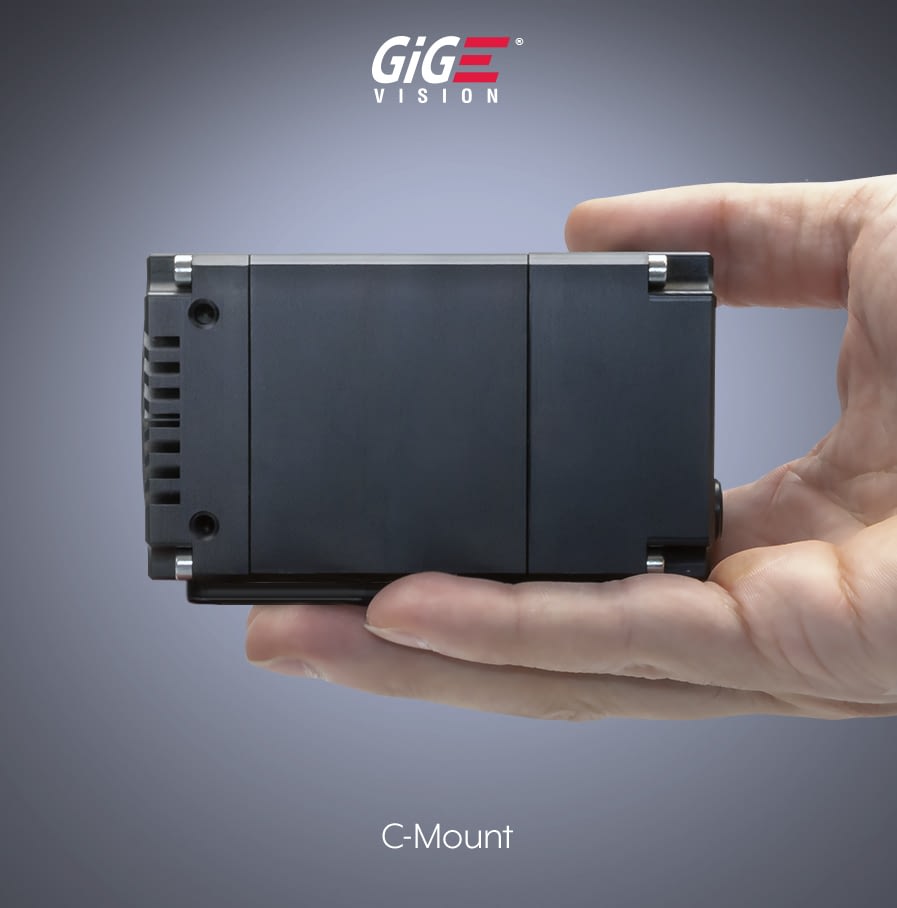

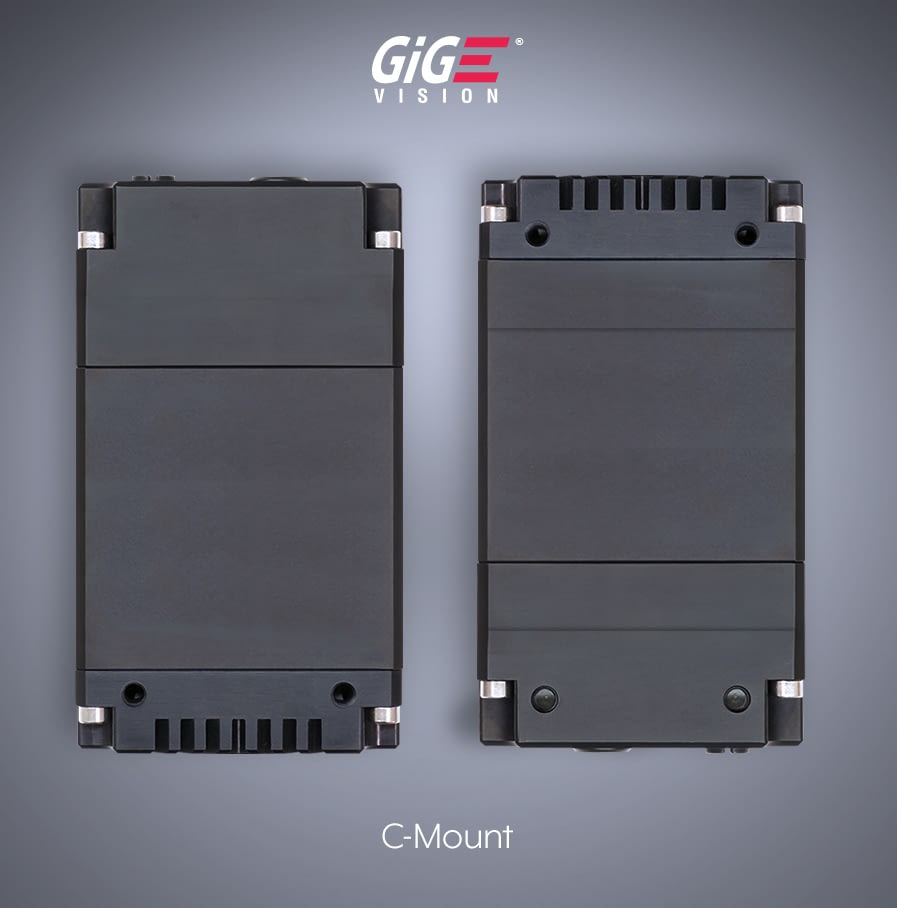

Atlas10 5.0 MP カメラモデル

センサ名
Sony IMX537 CMOS
有効画素数
5.0 MP, 2448 x 2048 px
フレームレート
205 FPS
型番モノクロ/カラーレンズマウント10ギガビットEthernet コネクタ
ATX051S-CCカラーCマウントM12
ATX051S-MCモノクロCマウントM12

カメラとの組み合わせを選択してください:

商品コード: 該当なし 商品カテゴリー:

仕様

センサー
センサ名Sony IMX537 CMOS
電子シャッター方式グローバルシャッター
センササイズ1/1.8″型 8.8 mm
有効画素数 HxV2448 x 2048 px, 501万画素
画素サイズ2.74 µm (H) x 2.74 µm (V)
フレームレート203 FPS @ 5.0 MP (8ビットADCモード)
205 FPS @ 5.0 MP (10ビットADCモード)
170 FPS @ 5.0 MP (12ビットADCモード)
筐体
外形寸法55 x 55 x 95.5 mm
レンズマウントCマウント
質量304 g
インターフェース・電源
インターフェース10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX
M12, PoE
外部コネクタGPIO 8 pin M8 コネクタ
Opto-Isolated I/O Ports1 input, 1 output
Non-Isolated I/O Ports2 bi-directional
電源PoE+ (IEEE 802.3at), or 12-24 V through GPIO
消費電力<12W PoE+, 11.5W DC外部入力時
画像処理機能
画像バッファ380 MB
画像処理ゲイン, ガンマ, ブラックレベル, ホワイトバランス, LUT, カラーマトリックス変換, 欠陥補正, 色相, 飽和, 色空間変換
ビデオフォーマットMono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
読み出しモード水平・垂直ビニング, サブサンプリング, ROI, 水平・垂直 反転出力
ADC8, 10, 12 bit
ゲイン0 dB to 48 dB アナログ / デジタル
露光時間5.02 μs to 10 s (Normal) / 2.31 μs to 2.47 μs (短時間露光モード)
カメラ機能
ユーザーセット1 default and 2 custom user set
フラッシュメモリ16 MB
チャンクFrame counter, offset X/Y, 幅/高さ, 露光時間, ゲイン, ブラックレベル, line status, sequencer set
イベント出力Acquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer2 counters and 2 timers
Sequencer露光時間, ゲイン
同期方式ソフトウェアトリガー, ハードウェアトリガー, PTP (IEEE1588 同期モード)
準拠規格
マシンビジョン規格GigE Vision v2.0
規格CE, FCC, RoHS, REACH, WEEE
保存温度-30 to 60°C
動作温度-20 to 55°C ambient
動作湿度20%~80%(結露無きこと)
耐衝撃と耐振動DIN EN 60068-2-27, DIN EN 60068-2-64
製品保証3年

EMVA 1288 分光感度特性

Interactive graphs – please hover over the points in the graph to reveal QE %
Coming Soon!

emva-1288-logo

EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/

外形寸法図

Atlas10 TFLマウント / Cマウント外形寸法図
Atlas10 Drawings

スタートガイド / ソフトウェア

スタートアップガイド

カメラのセットアップについては、「スタートアップガイド」をご覧ください。このページでは、 以下の方法ついて説明します。
  • 初めてカメラを接続する
  • Arena SDKまたはサードパーティのソフトウェアのダウンロード・インストール
  • ホストPCとカメラでジャンボフレームを有効にする
  • カメラのIPアドレスを割り当てる
  • カメラのファームウェアを更新する

ダウンロード

  • ソフトウェア – Arena SDK
    (SDK本体・Viewer・サンプルコード)
  • 三次元CADモデル (.step)
  • ファームウェア
  • 取扱説明書

アクセサリー

三脚アダプタ、レンズ、ケーブル、およびPoEインジェクタ/インターフェイスカードは別売りです。
重要:民生用マザーボードおよびラップトップのイーサネットポートの多くは PoE をサポートしていません。
すべてのアクセサリの詳細については、 当社のアクセサリページをご覧ください。

CマウントレンズAtlas Cマウントモデル
製造業者識別番号商品コード
Computar Cマウント 12MP 1.1″ 8mm f/2.8 レンズComputar V0828-MPYCC080-12M
Computar Cマウント 12MP 1.1″ 12mm f/2.8 レンズComputar V1228-MPYCC120-12M
Computar Cマウント 12MP 1.1″ 16mm f/2.8 レンズComputar V1628-MPYCC160-12M
Computar Cマウント 12MP 1.1″ 25mm f/2.8 レンズComputar V2528-MPYCC250-12M
Computar Cマウント 12MP 1.1″ 35mm f/2.8 レンズComputar V3528-MPYCC350-12M
Atlasカメラモデルのケーブル
2m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード, IP67LUCID CAB-MR-2MCAB-MR-2M
5m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード, IP67LUCID CAB-MR-5MCAB-MR-5M
15m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード, IP67LUCID CAB-MR-15MCAB-MR-15M
M12-RJ45 IP67 Cat6aケーブル[直角、下] – 5 m、深緑色LUCID CAB-MR-5M-RA1CAB-MR-5M-RA1
M12-RJ45 IP67 Cat6aケーブル[直角、下] – 15 m、深緑色LUCID CAB-MR-15M-RA1CAB-MR-15M-RA1
M12-RJ45 IP67 Cat6aケーブル[直角、上] – 5m、深緑色LUCID CAB-MR-5M-RA2CAB-MR-5M-RA2
M12-RJ45 IP67 Cat6aケーブル[直角、上] – 15m、深緑色LUCID CAB-MR-15M-RA2CAB-MR-15M-RA2
8ピン、1.0m GPIOケーブル、M8コネクターLUCID GPIO-M8GPIO-M8
8ピン、5.0m GPIOケーブル、M8コネクターLUCID GPIO-M8-5MGPIO-M8-5M
8ピン、15.0m GPIOケーブル、M8コネクターLUCID GPIO-M8-5MGPIO-M8-5M
8ピン、5.0m GPIOケーブル、M8コネクター [直角、下]LUCID GPIO-M8-5M-RA1GPIO-M8-5M-RA1
8ピン、15m GPIOケーブル、M8コネクター [直角、下]LUCID GPIO-M8-15M-RA1GPIO-M8-15M-RA1
8ピン、5.0m GPIOケーブル、M8コネクター [直角、上]LUCID GPIO-M8-5M-RA2GPIO-M8-5M-RA2
8ピン、15m GPIOケーブル、M8コネクター [直角、上]LUCID GPIO-M8-15M-RA2GPIO-M8-15M-RA2
三脚アダプタ
三脚アダプタ (Atlas10)ATX-TRATX-TR
ネットワークカード, PoEおよび電源ユニット
2-CH 10G/5G/2.5G/1G PoE+ NBASE-TネットワークカードIOI DGEAP2X-PCIE8XG302PCIE-POE2-MG
10G/5G/2.5G/1G PoE+ NBASE-TネットワークカードIOI GE10-PCIE4XG301PCIE-POE1-MG2
M8ケーブル GPIO AC電源 (NA/EU/AU)CUI INC SDI65-18-UM8P-US1, M8P-EU1, M8P-AU1
