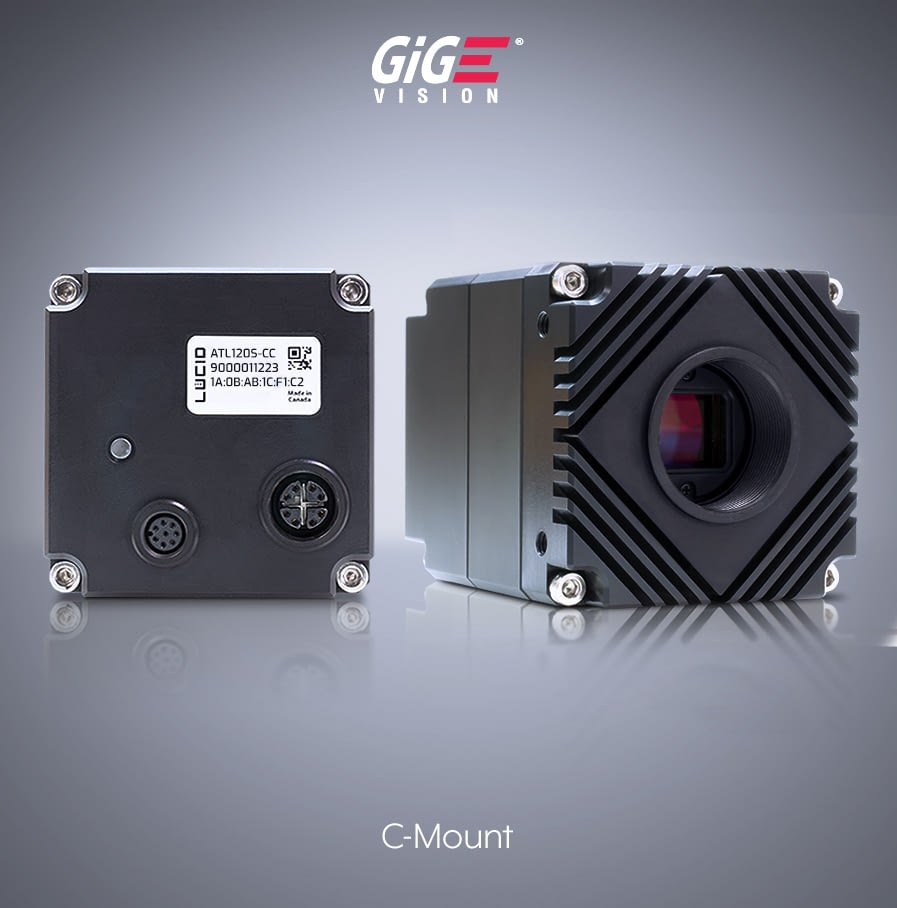

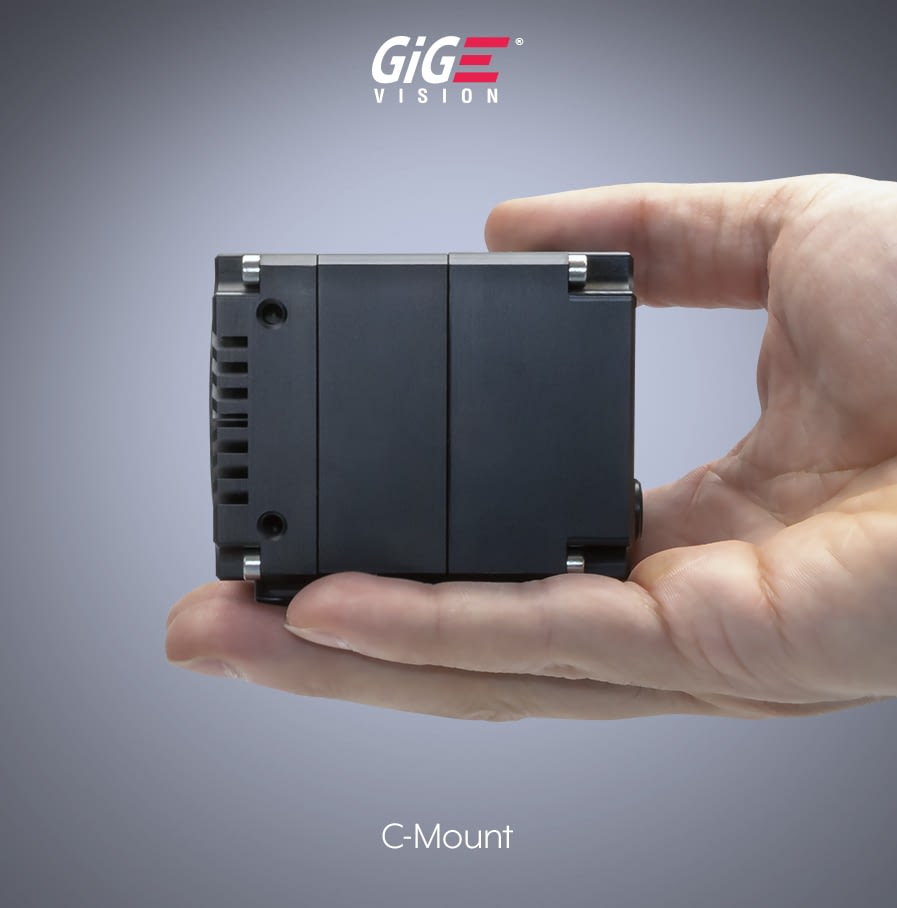

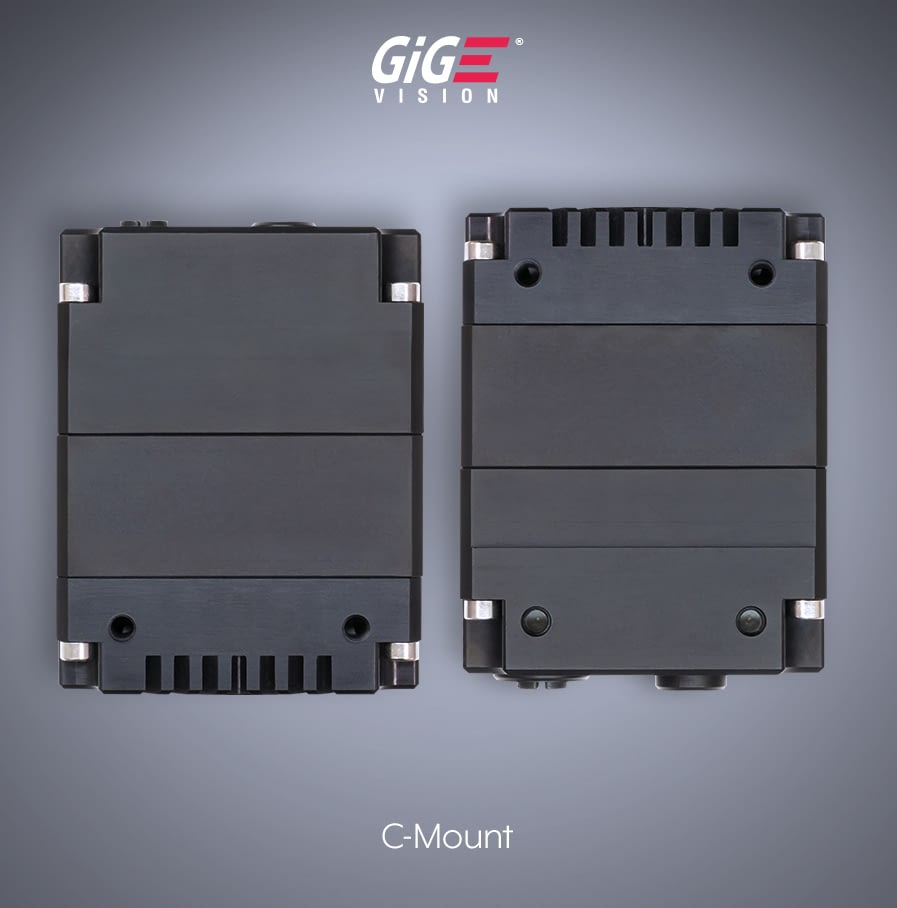

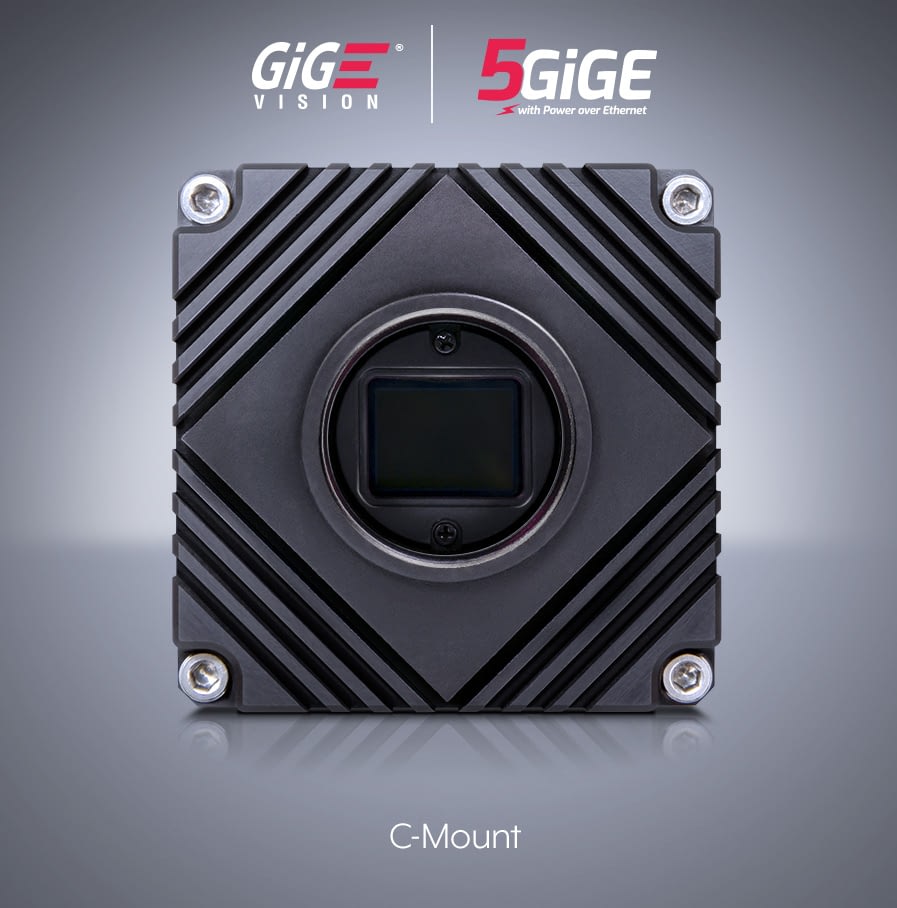

Atlas 7.1 MP カメラモデル

センサ名
Sony IMX420 CMOS
有効画素数
7.1 MP 3208 x 2200 px
フレームレート
74.6 FPS
型番モノクロ/カラーレンズマウント5ギガビットEthernet コネクタ
ATL071S-CCカラーCマウントM12
ATL071S-MCモノクロCマウントM12

カメラとの組み合わせを選択してください:

商品コード: 該当なし 商品カテゴリー:

仕様

センサー
センサ名Sony IMX420 CMOS
電子シャッター方式グローバルシャッター
センササイズ1.1型 17.6 mm
有効画素数 HxV3208 x 2200 px, 710万画素
画素サイズ4.5 µm (H) x 4.5 µm (V)
フレームレート74.6 FPS @ 7.1 MP
筐体
外形寸法55 x 55 x 70 mm
レンズマウントCマウント
質量240 g
インターフェース・電源
インターフェース5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX
M12, PoE
外部コネクタGPIO 8 pin M8 コネクタ
Opto-Isolated I/O Ports1 input, 1 output
Non-Isolated I/O Ports2 bi-directional
電源PoE (IEEE 802.3af), or 12-24 V DC
消費電力8W PoE時, 7W DC外部入力時
画像処理機能
画像バッファ380 MB
画像処理ゲイン, ガンマ, ブラックレベル, ホワイトバランス, LUT, カラーマトリックス変換, 欠陥補正, 色相, 飽和, 色空間変換
ビデオフォーマットMono8/10/12/16, Bayer8/10/12/16, RGB8, YUV422, YUV411
読み出しモード水平・垂直ビニング, サブサンプリング, ROI, 水平・垂直 反転出力
ADC8, 10, 12 bit
ゲイン0 dB to 48 dB アナログ / デジタル
コンバージョンゲイン通常 / 高 (高いコンバージョンゲインを: 2.3x アナログ)
露光時間30 μs to 10 s
カメラ機能
ユーザーセット1 default and 2 custom user set
フラッシュメモリ16 MB
チャンクTimestamp, frame counter, offset X/Y, 幅/高さ, 露光時間, ゲイン, ブラックレベル, line status, sequencer set
イベント出力Acquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer2 counters and 2 timers
Sequencer露光時間, ゲイン
同期方式ソフトウェアトリガー, ハードウェアトリガー, PTP (IEEE1588 同期モード)
準拠規格
マシンビジョン規格GigE Vision v2.0
規格CE, FCC, RoHS, REACH, WEEE
保存温度-30 to 60°C
動作温度-20 to 55°C ambient
動作湿度20%~80%(結露無きこと)
耐衝撃と耐振動DIN EN 60068-2-27, DIN EN 60068-2-64
製品保証3年

EMVA 1288 分光感度特性

ATL071S EMVA 1288 results.
Interactive graphs – please hover over the points in the graph to reveal QE %

ATL071S-M (モノクロ, Sony IMX420 CMOS)
モノクロ EMVA 1288 分光感度特性
ダイナミックレンジ71.92 dB
信号対ノイズ比43.9 dB
飽和容量24548 e-
絶対感度閾値 (Measured at 527.5nm)8.43 γ
時間ダークノイズ(読み取りノイズ)5.43 e-
ゲイン0.16 DN / e-
相当の暗電荷1.34 e- / s
画素毎の黒レベルのばらつき0.8 e-
画素毎の感度のばらつき0.7 %
線形誤差(最大/最小)0.15/-0.30 %
ATL071S-C (カラー, Sony IMX420 CMOS)
カラー EMVA 1288 分光感度特性
ダイナミックレンジ71.86 dB
信号対ノイズ比43.85 dB
飽和容量24269 e-
絶対感度閾値 (Measured at 527.5nm)9.4 γ
時間ダークノイズ(読み取りノイズ)5.4 e-
ゲイン0.161 DN / e-
相当の暗電荷1.05 e- / s
画素毎の黒レベルのばらつき0.79 e-
画素毎の感度のばらつき0.66 %
線形誤差(最大/最小)0.14/-0.28 %

emva-1288-logo

EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/

外形寸法図

Atlas TFLマウント / Cマウント外形寸法図
Atlas 5Gbase-t Camera Drawings

スタートガイド / ソフトウェア

スタートアップガイド

カメラのセットアップについては、「スタートアップガイド」をご覧ください。このページでは、 以下の方法ついて説明します。
  • 初めてカメラを接続する
  • Arena SDKまたはサードパーティのソフトウェアのダウンロード・インストール
  • ホストPCとカメラでジャンボフレームを有効にする
  • カメラのIPアドレスを割り当てる
  • カメラのファームウェアを更新する

ダウンロード

  • ソフトウェア – Arena SDK
    (SDK本体・Viewer・サンプルコード)
  • 三次元CADモデル (.step)
  • ファームウェア
  • 取扱説明書

アクセサリー

三脚アダプタ、レンズ、ケーブル、およびPoEインジェクタ/インターフェイスカードは別売りです。
重要:民生用マザーボードおよびラップトップのイーサネットポートの多くは PoE をサポートしていません。
すべてのアクセサリの詳細については、 当社のアクセサリページをご覧ください。

CマウントレンズAtlas Cマウントモデル
製造業者識別番号商品コード
Computar Cマウント 12MP 1.1″ 8mm f/2.8 レンズComputar V0828-MPYCC080-12M
Computar Cマウント 12MP 1.1″ 12mm f/2.8 レンズComputar V1228-MPYCC120-12M
Computar Cマウント 12MP 1.1″ 16mm f/2.8 レンズComputar V1628-MPYCC160-12M
Computar Cマウント 12MP 1.1″ 25mm f/2.8 レンズComputar V2528-MPYCC250-12M
Computar Cマウント 12MP 1.1″ 35mm f/2.8 レンズComputar V3528-MPYCC350-12M
Atlasカメラモデルのケーブル
2m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード, IP67LUCID CAB-MR-2MCAB-MR-2M
5m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード, IP67LUCID CAB-MR-5MCAB-MR-5M
15m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード, IP67LUCID CAB-MR-15MCAB-MR-15M
8ピン、1.0m GPIOケーブル、M8コネクターGPIO-M8GPIO-M8
8ピン、5.0m GPIOケーブル、M8コネクターGPIO-M8-5MGPIO-M8-5M
三脚アダプタ
三脚アダプタ (Atlas / Helios)ATL-TRATL-TR
ネットワークカード, PoEおよび電源ユニット
10G/5G/2.5G/1G PoE+ NBASE-TネットワークカードIOI GE10-PCIE4XG301PCIE-POE1-MG2
M8ケーブル GPIO AC電源 (NA/EU)CUI INC SDI65-18-UM8P-US1 or M8P-EU1
