Der FFC-15-JST-RJ45 erweitert die Anschlussplatine eines beliebigen 24x24mm oder 28x28mm Phoenix mit dem FFC-Stecker. Jeder FFC-15-JST-RJ45 wird mit einer RJ45-Platine mit JST-Stecker und einem 15 cm langen FFC-Kabel mit Verriegelungslaschen geliefert.

Das FFC-15-JST-RJ45-Kit enthält:

  • 1 x RJ45 Connector board with JST
  • 1 x 15cm FFC cable with lock tabs

USD $40.00

Login to see prices
Artikelnummer: FFC-15-JST-RJ45 Kategorie:

Technische Zeichnung

FFC to RJ45/JST Extender Board and FFC cable for Phoenix

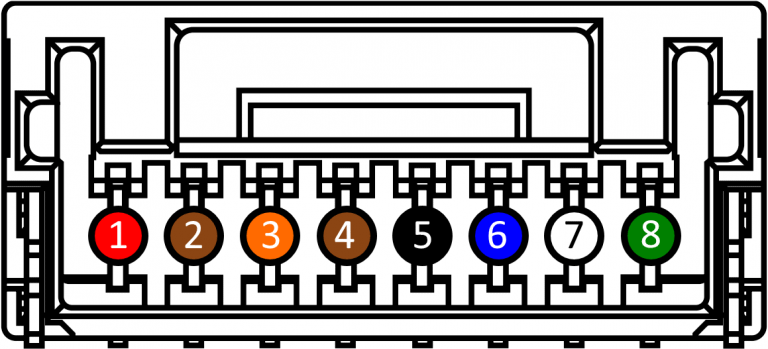

GPIO JST Pin Layout

JST Connector for Phoenix

Pin NumberPin Description
1 (Red)VAUX (12-24V DC Power Input)
2 (Brown)Non-isolated bi-directional GPIO channel (Line 2)
3 (Orange)VDD GPIO (2.5V Power Output) (Line 4)
4 (Brown)Non-isolated bi-directional GPIO channel (Line 3)
5 (Black)GND (Camera GND)
6 (Blue)OPTO GND (Opto-isolated Reference)
7 (White)OPTO OUT (Opto-isolated Output) (Line 1)
8 (Green)OPTO IN (Opto-isolated Input) (Line 0)
