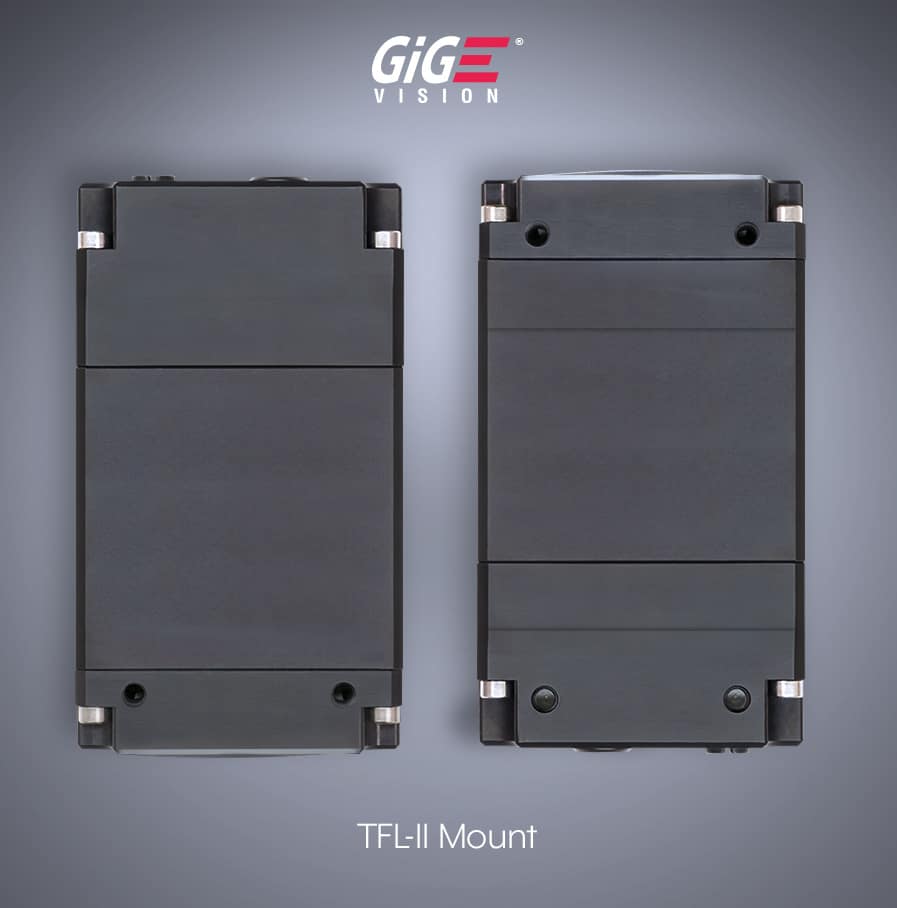

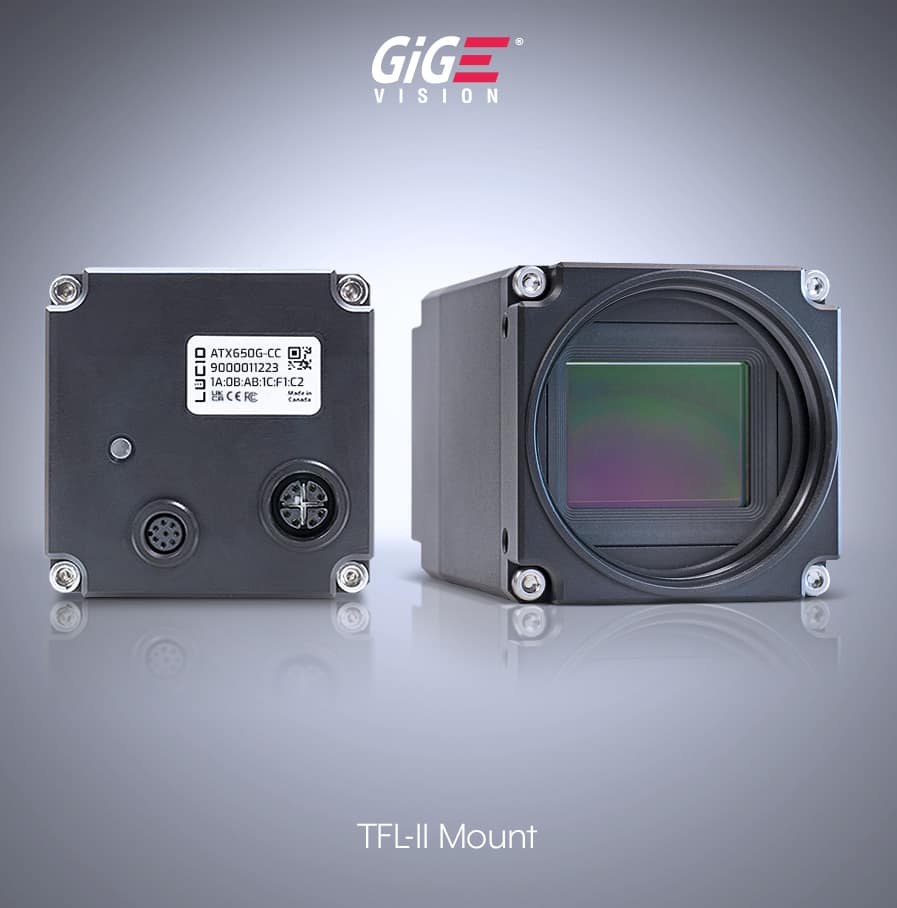

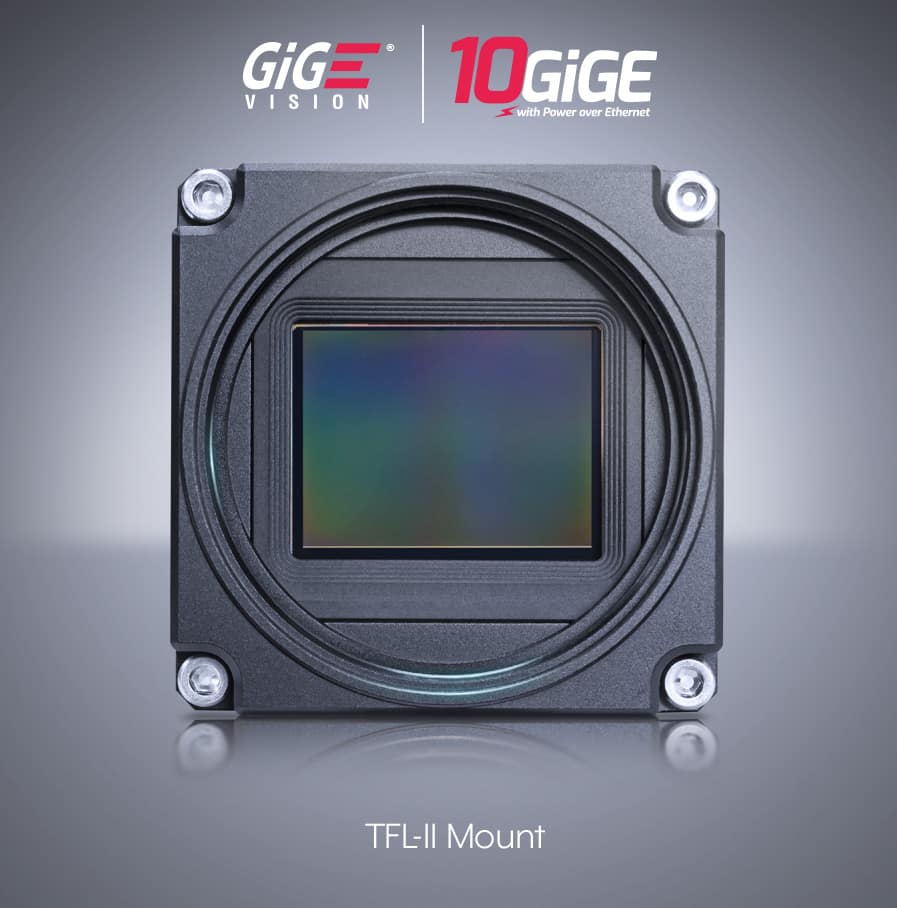

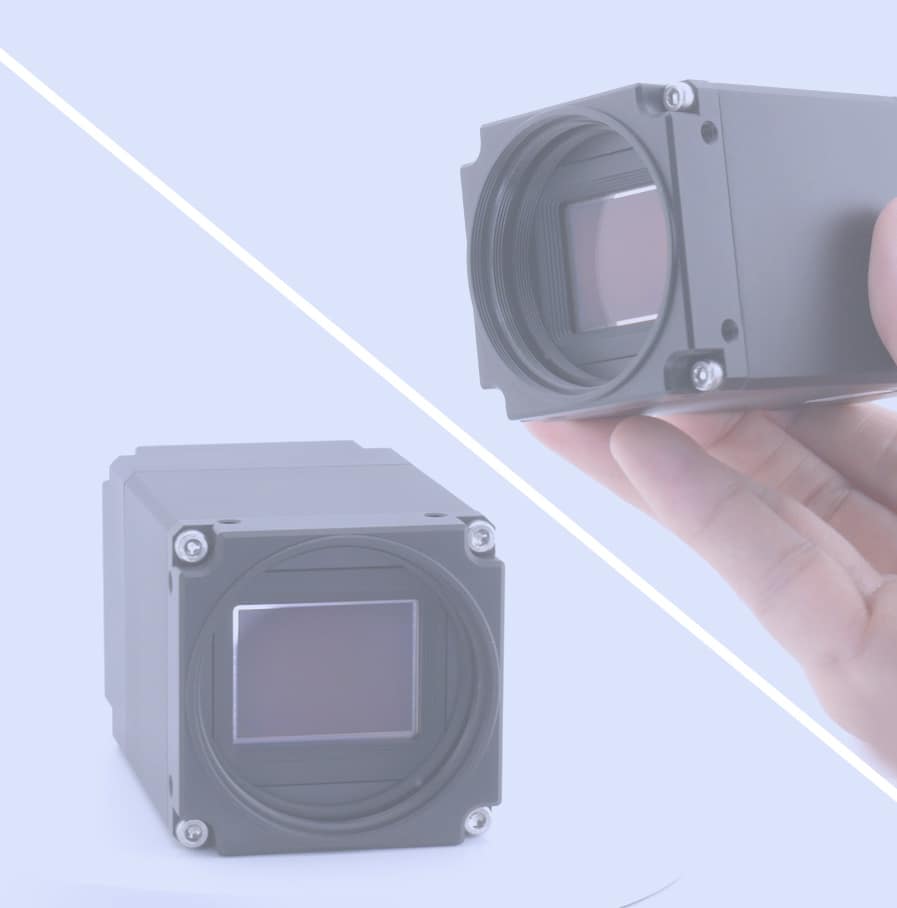

Atlas10 65 MP カメラモデル

センサ名
Gpixel GMAX3265 CMOS
有効画素数
65 MP 9344 x 7000 px
フレームレート
14.1 FPS
型番 モノクロ/カラー レンズマウント 10ギガビットEthernet コネクタ
ATX650G-MT2 カラー TFL-IIマウント M12
ATX650G-CT2 モノクロ TFL-IIマウント M12

カメラとの組み合わせを選択してください:

商品コード: 該当なし カテゴリー:

仕様

カラーモデル、モノラルモデルについては、以下の点にご注意ください:
– ATX650G-CT2(カラー)にはIRフィルターは搭載されていません。
– ATX650G-MT2 (モノクロ)に透明ガラスは装着されていません。

センサー

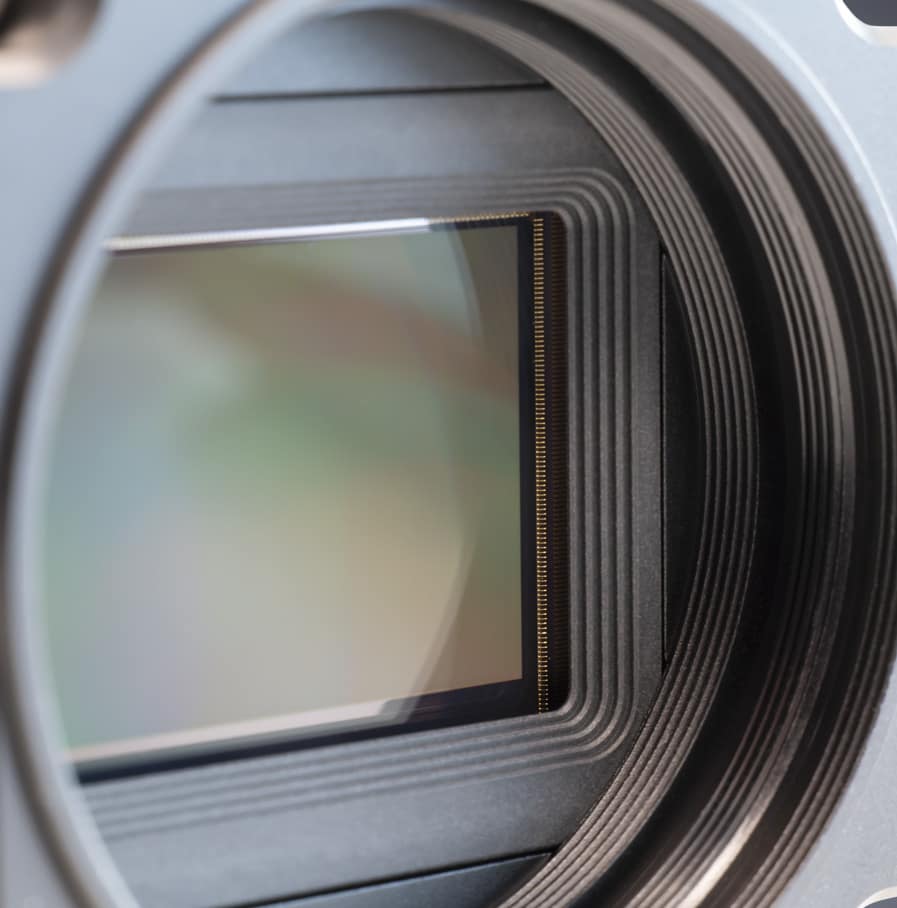

センサ名 Gpixel GMAX3265 CMOS
電子シャッター方式 グローバルシャッター
センササイズ 2.3型 37.4 mm
有効画素数 HxV 9344 x 7000 px, 6500万画素
画素サイズ 3.2 µm (H) x 3.2 µm (V)
フレームレート* 14.1 FPS @ 65.0MP (12 Bit ADC Mode)
筐体
外形寸法 55 x 55 x 95.5 mm
レンズマウント TFL-IIマウント
質量 304 g
インターフェース・電源
インターフェース 10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX
M12, PoE
トランスポート層プロトコル UDP (GigE Vision), TCP, RDMA (RoCE v2)
外部コネクタ GPIO 8 pin M8 コネクタ
Opto-Isolated I/O Ports 1 input, 1 output
Non-Isolated I/O Ports 2 bi-directional
電源 PoE+ (IEEE 802.3at), or 12-24 V through GPIO
消費電力 <12W PoE+, 11.5W DC外部入力時
*最大フレームレートは、パケット再送のために10%の “Device Link Throughput Reserve “を使用した場合のものです。括弧内のフレームレートは、0%の “Device Link Throughput Reserve “を基準としています。LUCIDでは、ストリームの信頼性のために10%のリザーブを推奨しています。

カラーカメラモデルの場合、IRフィルターはお客様ご自身でご用意ください。ATX650GにプリインストールされているColor Correction Matrixは、以下のIRフィルターで計算されています: Midwest Optical SP645-72EO 35mm TFL-II 13-809などのTFL-IIレンズに装着可能なM72ネジサイズのフィルターです。

画像処理機能
画像バッファ 380 MB
画像処理 ゲイン、ガンマ、ブラックレベル、ホワイトバランス、LUT、CCM、画素補正、色空間変換
ビデオフォーマット Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
読み出しモード ROI
ADC 12 bit
ゲイン 0 – 13.66dB
露光時間 24.832 µs – 10 sec
カメラ機能
ユーザーセット 1 default and 2 custom user set
フラッシュメモリ 16 MB
チャンク Frame counter, offset X/Y, 幅/高さ, 露光時間, ゲイン, ブラックレベル, line status, sequencer set
イベント出力 Acquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer 2 counters and 2 timers
Sequencer 露光時間, ゲイン
同期方式 ソフトウェアトリガー, ハードウェアトリガー, PTP (IEEE1588 同期モード)
準拠規格
マシンビジョン規格 GigE Vision v2.0
規格 CE, FCC, RoHS, REACH, WEEE
保存温度 -30 to 60°C
動作温度 -20 to 50°C ambient
動作湿度 20%~80%(結露無きこと)
耐衝撃と耐振動 DIN EN 60068-2-27, DIN EN 60068-2-64
製品保証 3年

EMVA 1288 分光感度特性

インタラクティブなグラフ–グラフのポイントにカーソルを合わせると、QE%が表示されます (*IRカットフィルター未装着時の結果です。本機にはIRカットフィルターは付属しておりませんのでご注意ください。)

ATX650G-MT2 (モノクロ, Gpixel GMAX3265 CMOS)
モノクロ EMVA 1288 分光感度特性
ダイナミックレンジ 64.49 dB
信号対ノイズ比 40.0 dB
飽和容量 9957 e-
絶対感度閾値 (Measured at 527.5nm) 9.88 γ
時間ダークノイズ(読み取りノイズ) 5.38 e-
ゲイン 0.36 DN / e-
相当の暗電荷 9.49 e- / s
画素毎の黒レベルのばらつき 3.03 e-
画素毎の感度のばらつき 1.35 %
線形誤差(最大/最小) 0.26/-0.34 %
ATX650G-CT2 (カラー, Gpixel GMAX3265 CMOS)
カラー EMVA 1288 分光感度特性
ダイナミックレンジ 65.2 dB
信号対ノイズ比 40.47 dB
飽和容量 11148 e-
絶対感度閾値 (Measured at 527.5nm) 11.15 γ
時間ダークノイズ(読み取りノイズ) 5.6 e-
ゲイン 0.35 DN / e-
相当の暗電荷 11.6 e- / s
画素毎の黒レベルのばらつき 3.12 e-
画素毎の感度のばらつき 1.72 %
線形誤差(最大/最小) 0.26/-0.34 %

emva-1288-logo

EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/

外形寸法図

Atlas10 TFL-IIマウント外形寸法図

ATX650G technical Drawings

スタートガイド / ソフトウェア

スタートアップガイド

カメラのセットアップについては、「スタートアップガイド」をご覧ください。このページでは、 以下の方法ついて説明します。
  • 初めてカメラを接続する
  • Arena SDKまたはサードパーティのソフトウェアのダウンロード・インストール
  • ホストPCとカメラでジャンボフレームを有効にする
  • カメラのIPアドレスを割り当てる
  • カメラのファームウェアを更新する

ダウンロード

  • ソフトウェア – Arena SDK
    (SDK本体・Viewer・サンプルコード)
  • 三次元CADモデル (.step)
  • ファームウェア
  • 取扱説明書

アクセサリー

三脚アダプタ、レンズ、ケーブル、およびPoEインジェクタ/インターフェイスカードは別売りです。
重要:民生用マザーボードおよびラップトップのイーサネットポートの多くは PoE をサポートしていません。
すべてのアクセサリの詳細については、 当社のアクセサリページをご覧ください。
レンズアダプター製造業者識別番号商品コード
TFL-IIマウントからFマウントレンズアダプタ (調整可能)ADA-TFL2-F-ADJADA-TFL2-F-ADJ
TFLマウントからFマウントレンズアダプタ (調整可能)ADA-TFL-F-ADJADA-TFL-F-ADJ
TFLマウントからFマウントレンズアダプタADA-TFL-FADA-TFL-F
TFLマウントからCマウントへのアダプタADA-TFL-CADA-TFL-C
TFLマウントからCanonEFマウント(GPIOおよび電源付き)「Birger」アダプターADA-TFL-EF(US/EU)ADA-TFL-EF(US/EU)
Atlasカメラモデルのケーブル
2m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード (Amphenol), IP67LUCID CAB-MR-2M-ACAB-MR-2M-A
5m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード (Amphenol), IP67LUCID CAB-MR-5M-ACAB-MR-5M-A
15m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード (Amphenol), IP67LUCID CAB-MR-15M-ACAB-MR-15M-A
M12-RJ45 IP67 Cat6aケーブル[直角、下] – 5m (Amphenol)LUCID CAB-MR-5M-RA1-ACAB-MR-5M-RA1-A
M12-RJ45 IP67 Cat6aケーブル[直角、下] – 15m (Amphenol)LUCID CAB-MR-15M-RA1-ACAB-MR-15M-RA1-A
M12-RJ45 IP67 Cat6aケーブル[直角、上] – 5m (Amphenol)LUCID CAB-MR-5M-RA2-ACAB-MR-5M-RA2-A
M12-RJ45 IP67 Cat6aケーブル[直角、上] – 15m (Amphenol)LUCID CAB-MR-15M-RA2-ACAB-MR-15M-RA2-A
M12-RJ45 IP67 Cat6aケーブル[直角、側面、Atlas, Helios] – 5m (Amphenol)LUCID CAB-MR-5M-RA3-ACAB-MR-5M-RA3-A
M12-RJ45 IP67 Cat6aケーブル[直角、側面、Atlas, Helios] – 15m (Amphenol)LUCID CAB-MR-15M-RA3-ACAB-MR-15M-RA3-A
8ピン、1.0m GPIOケーブル、(Amphenol) M8コネクターGPIO-M8-1M-AGPIO-M8-1M-A
8ピン、5.0m GPIOケーブル、(Amphenol) M8コネクターGPIO-M8-5M-AGPIO-M8-5M-A
8ピン、15.0m GPIOケーブル、(Amphenol) M8コネクターGPIO-M8-15M-AGPIO-M8-15M-A
8ピン、5.0m GPIOケーブル、M8コネクター [直角、下(Triton)、上(Atlas/Helios)] (Amphenol)LUCID GPIO-M8-5M-RA1-AGPIO-M8-5M-RA1-A
8ピン、15m GPIOケーブル、M8コネクター [直角、下(Triton)、上(Atlas/Helios)] (Amphenol)LUCID GPIO-M8-15M-RA1-AGPIO-M8-15M-RA1-A
8ピン、5.0m GPIOケーブル、M8コネクター [直角、上(Triton)、下(Atlas/Helios)] (Amphenol)LUCID GPIO-M8-5M-RA2-AGPIO-M8-5M-RA2-A
8ピン、15m GPIOケーブル、M8コネクター [直角、上(Triton)、下(Atlas/Helios)] (Amphenol)LUCID GPIO-M8-15M-RA2-AGPIO-M8-15M-RA2-A
三脚アダプタ
三脚アダプタ (Atlas10)ATX-TRATX-TR
ネットワークカード, PoEおよび電源ユニット
LUCID 2-CH 10G/1G RDMA PoE+ ホスト・チャネル・アダプタ(HCA)ネットワークカード
*このカードはAtlas10カメラのRDMAをサポートします。
PCIE-10GPOE2-LUCIDPCIE-10GPOE2-LUCID
2-CH 10G/1G RDMA ホスト・チャネル・アダプタ(HCA)ネットワークカード
*このカードはAtlas10カメラのRDMAをサポートします。
Broadcom BCM957416A4160CPCIE-10GETH2-BC
M8ケーブル GPIO AC電源 (NA/EU/AU)MEAN WELL GST60A18-P1JM8P-US1, M8P-EU1, M8P-AU1
