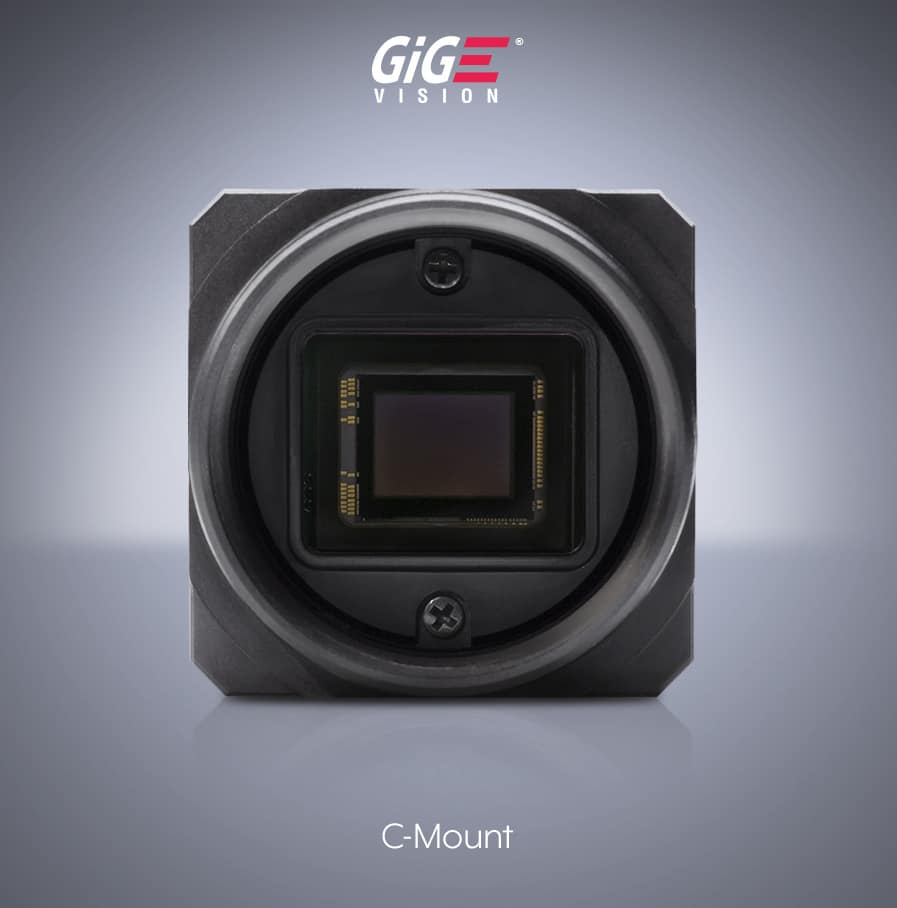

Triton 12.2 MP カメラモデル

センサ名
Sony IMX226 CMOS
有効画素数
12.2 MP, 4024 x 3036 px
フレームレート
9.1 FPS
型番 モノクロ/カラー レンズマウント GigEコネクタ 構成機器
TRI122S-CC カラー Cマウント M12 M8 GPIO IP67 キャップ
TRI122S-MC モノクロ Cマウント M12 M8 GPIO IP67 キャップ

カメラとの組み合わせを選択してください:

商品コード: 該当なし カテゴリー:

仕様

センサー
センサ名 Sony IMX226 CMOS (BSI Starvis)
電子シャッター方式 ローリングシャッタ / グローバルリセット
センササイズ 1/1.7型 9.33 mm
有効画素数 HxV 4024 x 3036 px, 1220万画素
画素サイズ 1.85 µm (H) x 1.85 µm (V)
フレームレート* 9.1 FPS (9.8 FPS) @ 12.2 MP
筐体
外形寸法 29 x 29 x 45 mm
レンズマウント Cマウント
質量 67 g
イングレス保護 (IP) IP67 (IP67の保護のためには、TritonにIP67の鏡筒とケーブルを使用する必要があります)
インターフェース・電源
インターフェース 1000BASE-T GigE M12 (8-Pin X-Coded), PoE
外部コネクタ GPIO 8 pin M8 コネクタ
Opto-Isolated I/O Ports 1 input (2.5V-24V / 10.5V-24V), 1 output
Non-Isolated I/O Ports 2 bi-directional
電源 PoE (IEEE 802.3af), or 12-24 V DC
消費電力 3.1W PoE時, 2.5W DC外部入力時
*最大フレームレートは、パケット再送のために10%の “Device Link Throughput Reserve “を使用した場合のものです。括弧内のフレームレートは、0%の “Device Link Throughput Reserve “を基準としています。LUCIDでは、ストリームの信頼性のために10%のリザーブを推奨しています。
画像処理機能
画像バッファ 128 MB
画像処理 ゲイン, ガンマ, ブラックレベル, ホワイトバランス, LUT, カラーマトリックス変換, 欠陥補正, 色相, 飽和, 色空間変換
ビデオフォーマット Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
読み出しモード 水平・垂直ビニング, ROI, 水平・垂直 反転出力
ADC 12 bit
ゲイン 0 dB to 48 dB アナログ / デジタル
露光時間 266 μs to 2 s
カメラ機能
ユーザーセット 1 default and 2 custom user set
フラッシュメモリ 16 MB
チャンク Frame counter, offset X/Y, 幅/高さ, 露光時間, ゲイン, ブラックレベル, line status, sequencer set
イベント出力 Acquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer 2 counters and 2 timers
Sequencer 露光時間, ゲイン
同期方式 ソフトウェアトリガー, ハードウェアトリガー, PTP (IEEE1588 同期モード)
準拠規格
マシンビジョン規格 GigE Vision v2.0
規格 CE, FCC, RoHS, REACH, WEEE
保存温度 -30 to 60°C
動作温度 -20 to 60°C ambient
動作湿度 20%~80%(結露無きこと)
耐衝撃と耐振動 DIN EN 60068-2-27, DIN EN 60068-2-64, DIN EN 60068-2-6
産業用EMC耐性 DIN EN 61000-6-2
製品保証 3年

EMVA 1288 分光感度特性

インタラクティブなグラフ–グラフのポイントにカーソルを合わせると、QE%が表示されます

TRI122S-M (モノクロ, Sony IMX226 CMOS)
モノクロ EMVA 1288 分光感度特性
ダイナミックレンジ 69.68 dB
信号対ノイズ比 40.44 dB
飽和容量 11075 e-
絶対感度閾値 (Measured at 527.5nm) 4.40 γ
時間ダークノイズ(読み取りノイズ) 3.0 e-
ゲイン 0.35 DN / e-
相当の暗電荷 0.62 e- / s
画素毎の黒レベルのばらつき 0.26 e-
画素毎の感度のばらつき 0.51 %
線形誤差(最大/最小) 0.10/-0.22 %
TRI122S-C (カラー, Sony IMX226 CMOS)
カラー EMVA 1288 分光感度特性
ダイナミックレンジ 69.58 dB
信号対ノイズ比 40.38 dB
飽和容量 10923 e-
絶対感度閾値 (Measured at 527.5nm) 5.21 γ
時間ダークノイズ(読み取りノイズ) 3.02 e-
ゲイン 0.35 DN / e-
相当の暗電荷 0.65 e- / s
画素毎の黒レベルのばらつき 0.24 e-
画素毎の感度のばらつき 0.71 %
線形誤差(最大/最小) 0.11/-0.23 %

emva-1288-logo

EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/

外形寸法図

Triton Cマウント 外形寸法図
Triton Cマウント 外形寸法図

スタートガイド / ソフトウェア

スタートアップガイド / データシート

カメラのセットアップについては、スタートアップガイド  をご覧ください。 このガイドでは、カメラの接続、Arena SDK および他社製ソフトウェアのインストール、ジャンボフレームの有効化、カメラIPアドレスの割り当て、ファームウェアのアップデートについて説明しています。PDFTriton Datasheet (PDF)

タイトルファイル名ファイルタイプVersion日付ファイルサイズリンク
ファイルをダウンロードするには、ログインするか登録してください。

アクセサリー

三脚アダプタ、レンズ、ケーブル、およびPoEインジェクタ/インターフェイスカードは別売りです。
重要:民生用マザーボードおよびラップトップのイーサネットポートの多くは PoE をサポートしていません。
すべてのアクセサリの詳細については、 当社のアクセサリページをご覧ください。
メーカー製品コード #製品紹介0.4MP
TRI004S
1.6MP
TRI016S
2.3MP
TRI023S
2.8MP
TRI028S
3.2MP
TRI032S
5.0MP
TRI050S
5.0MP
TRI051S
5.0MP
TRI050S-P/Q
5.4MP
TRI054S
6.3MP
TRI064S
7.1MP
TRI071S
8.0MP
TRI081S
8.9MP
TRI089S
12.2MP
TRI122S
12.3MP
TRI120S
12.3MP
TRI124S
16.2MP
TRI162S
20.0MP
TRI200S
20.4MP
TRI204S
24.5MP
TRI245S
2K
TRI02KA
Edmund Optics UC #33-300C-Mt 1/2" 4mm f/1.8
Good
Good
Good
Edmund Optics UC #33-301C-Mt 1/2" 6mm f/1.85
Good
Good
Good
Edmund Optics UC #33-307C-Mt 1/2" 8mm f/1.8
Good
Good
Good
Edmund Optics UC #33-303C-Mt 1/1.8" 12mm f/1.8
Good
Good
Good
Vignette
Vignette
Vignette
Vignette
Edmund Optics UC #33-304C-Mt 1/1.8" 16mm f/1.8
Good
Good
Good
Vignette
Vignette
Vignette
Vignette
Edmund Optics UC #33-305C-Mt 1/1.8" 25mm f/1.85
Good
Good
Good
Vignette
Vignette
Vignette
Vignette
Edmund Optics C #67-709C-Mt 1/1.8" 6mm f1.4
Good
Good
Good
Vignette
Vignette
Vignette
Vignette
Edmund Optics C #58-000C-Mt 2/3" 8.5mm f/1.3
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C #58-001C-Mt 2/3" 12mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C #59-870C-Mt 2/3" 16mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C #59-871C-Mt 2/3" 25mm f/1.4
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C #59-872C-Mt 2/3" 35mm f/1.65
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C #59-873C-Mt 2/3" 50mm f/2
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL060CC-Mt 5MP 2/3" 6mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL080CC-Mt 5MP 2/3" 8mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL120CC-Mt 5MP 2/3" 12mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL160CC-Mt 5MP 2/3" 16mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL250CC-Mt 5MP 2/3" 25mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M#HF6XA-5MC-Mt 5MP 2/3" 6mm f/1.9
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M#HF8XA-5MC-Mt 5MP 2/3" 8mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M #HF12XA-5MC-Mt 5MP 2/3" 12mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M #HF16XA-5MC-Mt 5MP 2/3" 16mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M #HF25XA-5MC-Mt 5MP 2/3" 25mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S #CF8ZA-1SC-Mt 23MP 1.2" 8mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Vignette
Good
Fujinon CF-ZA-1S #CF12ZA-1SC-Mt 23MP 1.2" 12mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S #CF162ZA-1SC-Mt 23MP 1.2" 16mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S #CF252ZA-1SC-Mt 23MP 4/3" 25mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S #CF352ZA-1SC-Mt 23MP 4/3" 35mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S #CF502ZA-1SC-Mt 23MP 4/3" 50mm f/2.4
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY #V0828-MPY2C-Mt 12MP 1.1" 8mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY #V1228-MPY2C-Mt 12MP 1.1" 12mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY #V1628-MPY2C-Mt 12MP 1.1" 16mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY #V2528-MPYC-Mt 12MP 1.1" 25mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY #V3528-MPYC-Mt 12MP 1.1" 35mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPT #F1228-MPTC-Mt 45MP 4/3″ 12mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPT #F2524-MPTC-Mt 45MP 4/3″ 25mm f/2.4
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics CA #11-320TFL-Mt APS-C 50mm f/1.8
Edmund Optics CA #11-321TFL-Mt APS-C 75mm f/2.8
Edmund Optics CA #11-322TFL-Mt APS-C 100mm f/2.8

レンズマウントアダプター製造業者識別番号商品コード
CマウントからSマウントへのアダプタLUCID ADA-C-SADA-C-S
Tritonモデル用IP67レンズチューブ製造業者識別番号商品コード
IP67 Cマウントレンズチューブ, 内径 (⌀): 27mm, 内側の長さ: 7.1mmLUCID IPTC-D270L71IPTC-D270L71
IP67 Cマウントレンズチューブ, 内径 (⌀): 27mm, 内側の長さ: 18.1mmLUCID IPTC-D270L181IPTC-D270L181
IP67 Cマウントレンズチューブ, 内径 ⌀: 27mm, 内側の長さ: 34.6mmLUCID IPTC-D270L346IPTC-D270L346
IP67 Cマウントレンズチューブ, 内径 ⌀: 35.5mm, 内側の長さ: 29.9mmLUCID IPTC-D355L299IPTC-D355L299
IP67 Cマウントレンズチューブ, 内径 ⌀: 44mm, 内側の長さ: 38.5mmLUCID IPTC-D440L385IPTC-D440L385
IP67 Cマウントレンズチューブ, 内径 ⌀: 35.5mm, 内側の長さ: 39.9mmLUCID IPTC-D355L399IPTC-D355L399
IP67 Cマウントレンズチューブ, 内径 ⌀: 35.5mm, 内側の長さ: 59.9mmLUCID IPTC-D355L599IPTC-D355L599
IP67 Cマウントレンズチューブ, 内径 ⌀: 44mm, 内側の長さ: 68.5mmLUCID IPTC-D440L685IPTC-D440L685
IP67 Cマウントレンズチューブ, 内径 (⌀): 59mm, 内側の長さ: 7.5mmLUCID IPTC-D590L75IPTC-D590L75
IP67 Cマウントレンズチューブ, 内径 (⌀): 59mm, 内側の長さ: 31.5mmLUCID IPTC-D590L315IPTC-D590L315
IP67 Cマウントレンズチューブ, 内径 ⌀: 59mm, 内側の長さ: 55.5mmLUCID IPTC-D590L555IPTC-D590L555
IP67 Cマウントレンズチューブ, 内径 ⌀: 59mm, 内側の長さ: 71.5mmLUCID IPTC-D590L715IPTC-D590L715
IP67 Cマウントレンズチューブ, 内径 ⌀: 59mm, 内側の長さ: 81.5mmLUCID IPTC-D590L815IPTC-D590L815
Tritonモデルのケーブル
2m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード (Amphenol), IP67LUCID CAB-MR-2M-ACAB-MR-2M-A
5m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード (Amphenol), IP67LUCID CAB-MR-5M-ACAB-MR-5M-A
15m, M12のイーサネット ケーブル、RJ45への産業Cat6aケーブルM12 Xコード (Amphenol), IP67LUCID CAB-MR-15M-ACAB-MR-15M-A
M12-RJ45 IP67 Cat6aケーブル[直角、下] – 5m (Amphenol)LUCID CAB-MR-5M-RA1-ACAB-MR-5M-RA1-A
M12-RJ45 IP67 Cat6aケーブル[直角、下] – 15m (Amphenol)LUCID CAB-MR-15M-RA1-ACAB-MR-15M-RA1-A
M12-RJ45 IP67 Cat6aケーブル[直角、上] – 5m (Amphenol)LUCID CAB-MR-5M-RA2-ACAB-MR-5M-RA2-A
M12-RJ45 IP67 Cat6aケーブル[直角、上] – 15m (Amphenol)LUCID CAB-MR-15M-RA2-ACAB-MR-15M-RA2-A
M12-RJ45 IP67 Cat6aケーブル[直角、側面 Triton] – 5m (Amphenol)LUCID CAB-MR-5M-RA4-ACAB-MR-5M-RA4-A
M12-RJ45 IP67 Cat6aケーブル[直角、側面 Triton] – 15m (Amphenol)LUCID CAB-MR-15M-RA4-ACAB-MR-15M-RA4-A
8ピン、1.0m GPIOケーブル、(Amphenol) M8コネクターGPIO-M8-1M-AGPIO-M8-1M-A
8ピン、5.0m GPIOケーブル、(Amphenol) M8コネクターGPIO-M8-5M-AGPIO-M8-5M-A
8ピン、15.0m GPIOケーブル、(Amphenol) M8コネクターGPIO-M8-15M-AGPIO-M8-15M-A
8ピン、5.0m GPIOケーブル、M8コネクター [直角、下(Triton)、上(Atlas/Helios)] (Amphenol)LUCID GPIO-M8-5M-RA1-AGPIO-M8-5M-RA1-A
8ピン、15m GPIOケーブル、M8コネクター [直角、下(Triton)、上(Atlas/Helios)] (Amphenol)LUCID GPIO-M8-15M-RA1-AGPIO-M8-15M-RA1-A
8ピン、5.0m GPIOケーブル、M8コネクター [直角、上(Triton)、下(Atlas/Helios)] (Amphenol)LUCID GPIO-M8-5M-RA2-AGPIO-M8-5M-RA2-A
8ピン、15m GPIOケーブル、M8コネクター [直角、上(Triton)、下(Atlas/Helios)] (Amphenol)LUCID GPIO-M8-15M-RA2-AGPIO-M8-15M-RA2-A
三脚マウントおよびその他
三脚アダプタ (Phoenix / Triton)PHX-TRPHX-TR
M8 GPIO IP67 キャップ *(各Tritonユニットに1つのキャップが付属)CAP-M8CAP-M8
ネットワークカード, PoEおよび電源ユニット
LR-LINK PCIe GigE Vision PoE+ ネットワークカードLR-LINK LRES2001PT-POEPCIE-POE1-LR
2 チャンネル PCIe GigE Vision PoE+ ネットワークカードLR-LINK LRES2002PTPCIE-POE2-LR
4 チャンネル PCIe 2.5G/1G, GigE Vision PoE+ ネットワークカードioi GE2PX4-PCIE4XE301PCIE-POE4-2G
TP-Link PoE インジェクターTP-Link TL-POE150SPOEP
Procet PoE インジェクター (EU/UK Versions)Procet PT-PSE104GB-60-10POEP-PT / POEP-PTEU
M8ケーブル GPIO AC電源 (NA/EU/AU)MEAN WELL GST60A18-P1JM8P-US1, M8P-EU1, M8P-AU1
