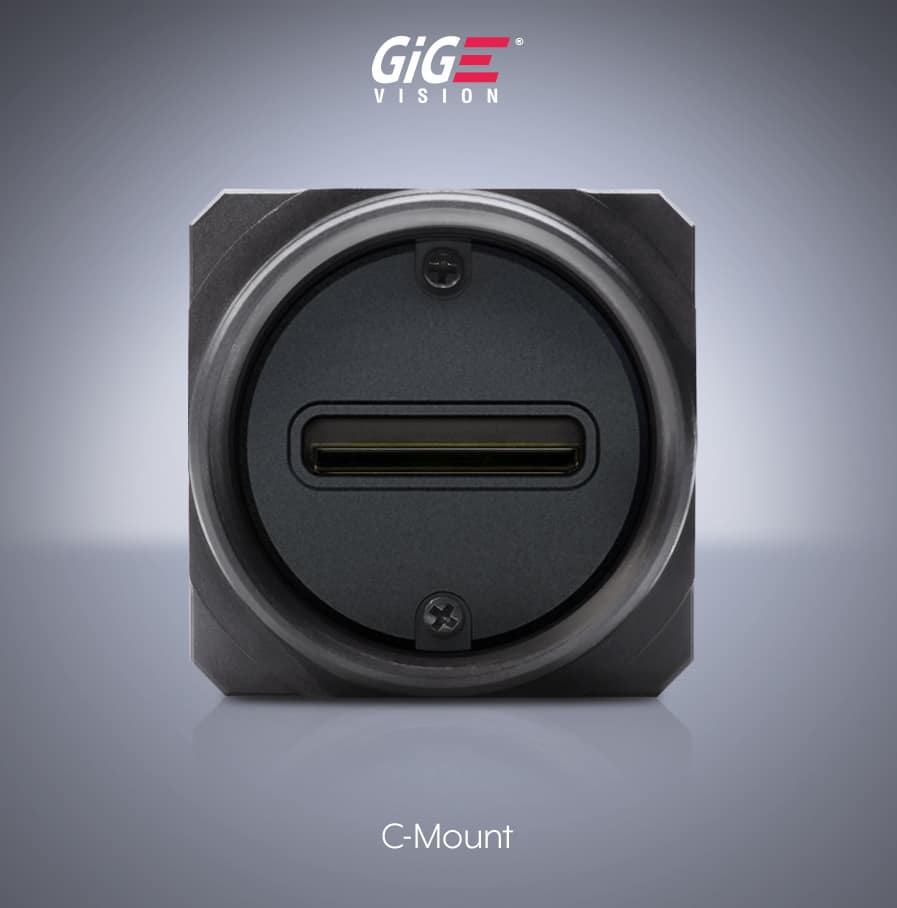

Triton 2k 60 kHz ラインスキャンカメラ

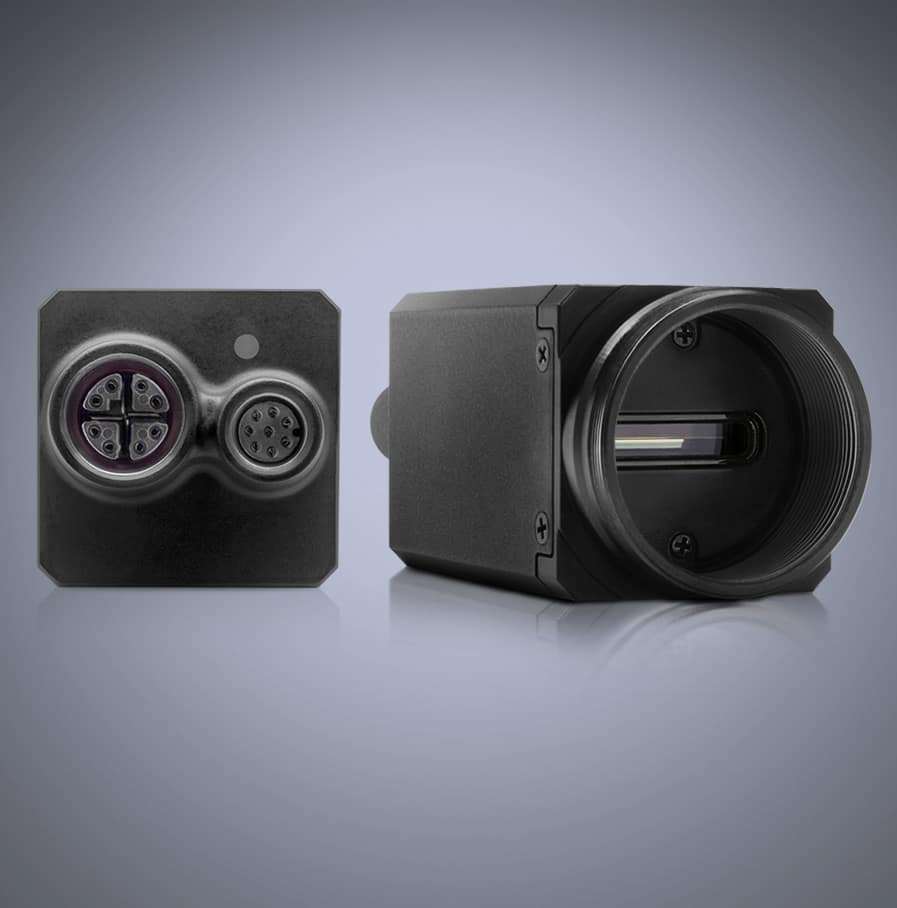

Tritonラインスキャンカメラは、紙、プラスチック、金属製造の連続検査など、幅広い高速アプリケーションに最適です。列車や道路交通などの物体の動きの検査。また、OCR認識(郵便、バーコードスキャン)、食品の選別、PCB検査、医薬品検査、その他の物体が常に動いているコンベアベルトの用途にも適しています。
センサ名
AMS Dragster DR-2k-7 CMOS
有効画素数
2048 x 1 px
ラインレート
60 kHz
型番 モノクロ/カラー レンズマウント GigEコネクタ 構成機器
TRI02KA-MC モノクロ Cマウント M12 M8 GPIO IP67 キャップ

USD $795.00

Register or login for pricing
商品コード: TRI02KA-MC カテゴリー:

仕様

センサー
センサ名 AMS Dragster DR-2k-7 CMOS
電子シャッター方式 グローバルシャッター
センササイズ 14.3 mm
有効画素数 HxV 2048 x 1 px
画素サイズ 7.0 µm (H) x 7.0 µm (V)
ラインレート 60 kHz
筐体
外形寸法 29 x 29 x 45 mm
レンズマウント Cマウント
質量 67 g
イングレス保護 (IP) IP67 (IP67の保護のためには、TritonにIP67の鏡筒とケーブルを使用する必要があります)
インターフェース・電源
インターフェース 1000BASE-T GigE M12, PoE
外部コネクタ GPIO 8 pin M8 コネクタ
Opto-Isolated I/O Ports 1 input, 1 output
Non-Isolated I/O Ports 2 bi-directional
電源 PoE (IEEE 802.3af), or 12-24 V DC
消費電力 3.25W PoE時, 2.6W DC外部入力時
画像処理機能
画像バッファ 380 MB
画像処理 ゲイン, ガンマ, ブラックレベル, LUT
ビデオフォーマット Mono8/16, Mono12p, Mono12Packed
読み出しモード 水平・垂直ビニング, ROI
ADC 10 / 12 bit
ゲイン 0 dB to 24 dB アナログ / デジタル
コンバージョンゲイン 通常 / 高 (高いコンバージョンゲインを: 4.0x アナログ)
露光時間 2 μs to 9.9ms
カメラ機能
ユーザーセット 1 default and 2 custom user set
フラッシュメモリ 16 MB
チャンク 画像、CRC、トリガーライン、タイムスタンプ、ラインステータス、シーケンサーセット、ピクセルフォーマット、幅/高さ、オフセットX/Y、ピクセルダイナミックレンジ最小/最大、ゲイン、黒レベル、露光時間
カウンターとタイマー 2 counters and 2 timers
同期方式 ソフトウェアトリガー, ハードウェアトリガー, PTP (IEEE1588 同期モード)
準拠規格
マシンビジョン規格 GigE Vision v2.0
規格 CE, FCC, RoHS, REACH, WEEE
保存温度 -30 to 60°C
動作温度 0 to 55°C ambient
動作湿度 動作時:20%〜80%(結露なし)
ストレージ:20%〜95%(結露しないこと)
耐衝撃と耐振動 DIN EN 60068-2-27, DIN EN 60068-2-64, DIN EN 60068-2-6
産業用EMC耐性 DIN EN 61000-6-2
製品保証 3年

EMVA 1288 分光感度特性

Interactive graphs – please hover over the points in the graph to reveal QE %

TRI02KA ラインスキャン (モノクロ, AMS Dragster DR-2k-7 CMOS)
モノクロ EVMA 1288 分光感度特性
ダイナミックレンジ 66.53dB
信号対ノイズ比 43.91 dB
飽和容量 24585 e-
絶対感度閾値 (Measured at 527.5nm) 21.24 γ
時間ダークノイズ(読み取りノイズ) 10.96 e-
ゲイン 0.167 DN / e-

emva-1288-logo

EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/

外形寸法図

Triton Cマウント 外形寸法図
Triton Cマウント 外形寸法図

スタートガイド / ソフトウェア

スタートアップガイド

カメラのセットアップについては、「スタートアップガイド」をご覧ください。このページでは、 以下の方法ついて説明します。
  • 初めてカメラを接続する
  • Arena SDKまたはサードパーティのソフトウェアのダウンロード・インストール
  • ホストPCとカメラでジャンボフレームを有効にする
  • カメラのIPアドレスを割り当てる
  • カメラのファームウェアを更新する

ダウンロード

  • ソフトウェア – Arena SDK
    (SDK本体・Viewer・サンプルコード)
  • 三次元CADモデル (.step)
  • ファームウェア
  • 取扱説明書

アクセサリー

三脚アダプタ、レンズ、ケーブル、およびPoEインジェクタ/インターフェイスカードは別売りです。
重要:民生用マザーボードおよびラップトップのイーサネットポートの多くは PoE をサポートしていません。
すべてのアクセサリの詳細については、 当社のアクセサリページをご覧ください。
メーカー製品コード #製品紹介0.4MP
