Atlas

The Atlas 5GigE industrial camera streams at 600 MB/s (5Gbps/5GigE), allowing for high resolutions and fast frame rates over standard CAT5e / CAT6 cables up to 100 meters. It features a TFL lens mount (M35) for high-resolution models, C mount Pregius S models, and IP67 models with dust and water protection. All models go through Active Sensor Alignment for superior optical performance. Designed for factory automation, inspection, autonomous robotics, logistics, food and beverage, medical, biometrics, and more.

IP67 Models
Dust & Water
Protection

2.8 MP to 31.4 MP Sony Pregius Sensors over 5GBASE-T PoE

Explore

600 MB/s
over CAT5e
or CAT6

Wide
Operating
Temperature
-20 to 55°C

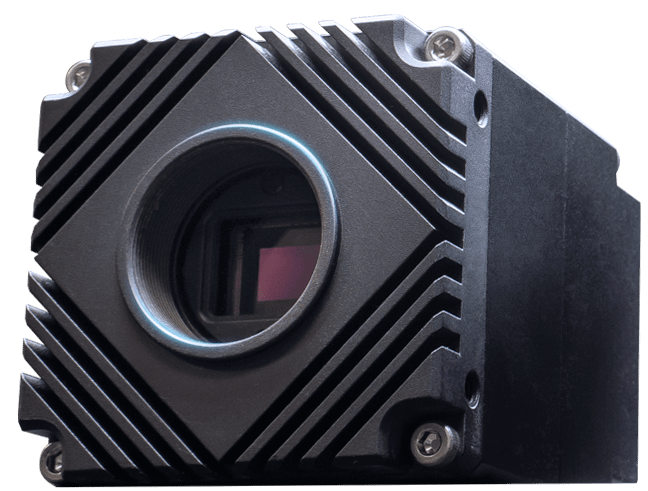

Atlas 5GigEマシンビジョンカメラ — 高解像度と毎秒600MBの高速ストリーミングを実現

弊社のAtlas 5GigEカメラのモデルを詳しくご覧ください

モデルの仕様の詳細を参照するには、下のパーツ番号をクリックしてください。

型番	画素数	解像度	Fake FPS	フレームレート	センサ名	センササイズ	画素サイズ	電子シャッター方式	レンズマウント	モノクロ／カラー	インターフェース
ATL314S	31.4 MP	6464 x 4852 px	1	17.9 fps	Sony IMX342 CMOS	APS-C 27.9mm	3.45 µm	グローバルシャッター	TFL (M35 x 0.75) / レンズマウントなし	モノクロ／カラー	5GBASE-T, M12
ATL196S	19.6 MP	4416 x 4428 px	2	27.9 fps	Sony IMX367 CMOS	4/3" 21.7mm	3.45 µm	グローバルシャッター	TFL (M35 x 0.75)	モノクロ／カラー	5GBASE-T, M12
ATL168S	16.8 MP	5456 x 3076 px	3	32.9 fps	Sony IMX387 CMOS	4/3" 21.6mm	3.45 µm	グローバルシャッター	TFL (M35 x 0.75)	モノクロ／カラー	5GBASE-T, M12
ATL120S	12.3 MP	4096 x 3000 px	4	42.5 fps	Sony IMX253 CMOS	1.1"	3.45 µm	グローバルシャッター	C / レンズマウントなし	モノクロ／カラー	5GBASE-T, M12
ATL089S	8.9 MP	4096 x 2160 px	5	58.5 fps	Sony IMX255 CMOS	1"	3.45 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12
ATL071S	7.1 MP	3208 x 2200 px	6	74.6 fps	Sony IMX420 CMOS	1.1"	4.5 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12
ATL050S	5.0 MP	2448 x 2048 px	7	98 fps	Sony IMX250 CMOS	2/3"	3.45 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12
ATL028S	2.8 MP	1936 x 1464 px	8	173 fps	Sony IMX421 CMOS	2/3"	4.5 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12

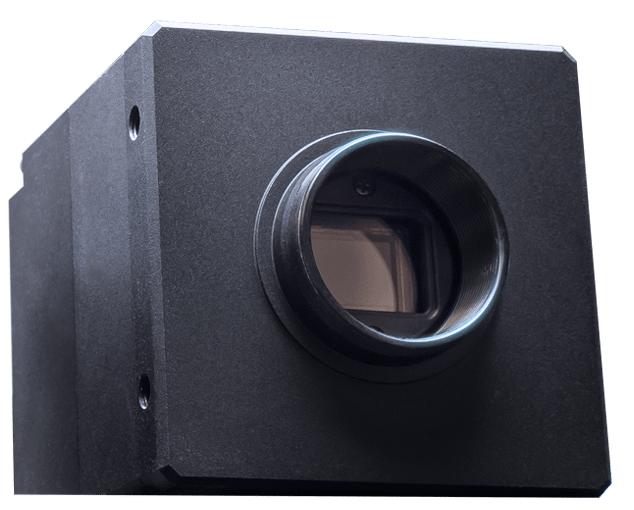

IP67 Atlas 5GBASE-Tカメラモデルを詳しく見る

IP67 Atlasモデルは、5GigEの性能はそのままに、IP67の保護構造を内蔵しており、防塵・防水性能を備えています。

型番	画素数	解像度	Fake FPS	フレームレート	センサ名	センササイズ	画素サイズ	電子シャッター方式	レンズマウント	モノクロ／カラー	インターフェース
ATP245S	24.5 MP	5320 x 4600 px	1	22.7 fps	Sony IMX540 CMOS	1.2"	2.74 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12
ATP204S	20.4 MP	4504 x 4504 px	2	27.3 fps	Sony IMX541 CMOS	1.1"	2.74 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12
ATP200S	20 MP	5472 x 3648 px	3	17.9 fps	Sony IMX183 CMOS	1"	2.40 µm	ローリングシャッタ	C	モノクロ／カラー	5GBASE-T, M12
ATP162S	16.2 MP	5320 x 3032 px	4	34.4 fps	Sony IMX542 CMOS	1.1"	2.74 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12
ATP124S	12.3 MP	4096 x 3000 px	5	45.2 fps	Sony IMX545 CMOS	1/1.1"	2.74 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12
ATP120S	12.3 MP	4096 x 3000 px	6	42.5 fps	Sony IMX253 CMOS	1.1"	3.45 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12
ATP089S	8.9 MP	4096 x 2160 px	7	58.5 fps	Sony IMX255 CMOS	1"	3.45 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12
ATP081S	8.1 MP	2840 x 2840 px	8	68.8 fps	Sony IMX546 CMOS	2/3″	2.74 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12
ATP071S	7.1 MP	3208 x 2200 px	9	74.6 fps	Sony IMX420 CMOS	1.1"	4.5 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12
ATP051S	5.0 MP	2448 x 2048 px	10	110 fps	Sony IMX547 CMOS	1/1.8″	2.74 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12
ATP050S	5.0 MP	2448 x 2048 px	11	98 fps	Sony IMX250 CMOS	2/3"	3.45 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12
ATP028S	2.8 MP	1936 x 1464 px	12	173 fps	Sony IMX421 CMOS	2/3"	4.5 µm	グローバルシャッター	C	モノクロ／カラー	5GBASE-T, M12

Atlas SWIR IP67カメラのモデルを見る (1GigE)

Atlas SWIR IP67モデルは、ソニーのSenSWIR CMOSセンサーを搭載し、IP67保護等級に対応した防塵・防水機能を備えています。なお、SWIRモデルは1GigEのみです。詳細はAtlas SWIRページをご覧ください。

型番	画素数	解像度	フレームレート	センサ名	センササイズ	画素サイズ	電子シャッター方式	センサー冷却	レンズマウント	感度範囲
ATP013S-WC	1.3 MP	1280 x 1024 px	84.9 fps	Sony IMX990 InGaAs	1/2“	5 µm	グローバルシャッター	TEC1, Internal Heatsink	C	Mono / 400nm to 1700nm
ATP003S-WC	0.3 MP	640 x 512 px	257 fps	Sony IMX991 InGaAs	1/4“	5 µm	グローバルシャッター	TEC1, Internal Heatsink	C	Mono / 400nm to 1700nm

(英語でのビデオ)

5GigEのメリット

このAtlas産業用カメラは、コンパクトな筐体ながら、高帯域を必要とする撮像用途向けに設計されています。5GBASE-T（5GigE）イーサネットインターフェースは、ギガビットイーサネットの5倍、初代USB 3.1の約1.5倍の速度を実現し、標準的な銅線のイーサネットケーブルで最大100mの長距離通信が可能です。AtlasはPower over Ethernet（PoE）に対応しており、統合の簡素化とコスト削減を実現します。また、コンパクトなサイズでありながら、大型のAPS-Cイメージセンサーにも対応し、大型のヒートシンクやファンを必要としません。5GigE Atlasは、高フレームレート、省スペース設計、優れたコストパフォーマンスを兼ね備えた製品です。

With up to 31.4MP at 17.9fps, the Atlas unlocks the next-level of imaging performance from Sony’s newest APS-C and 4/3” global shutter CMOS sensors for industrial applications. Enjoy a greater level of resolution detail with exceptionally low noise, wide dynamic range and high quantum efficiency.

Get the clearest and sharpest images with the newest generation of high resolution Sony sensors.

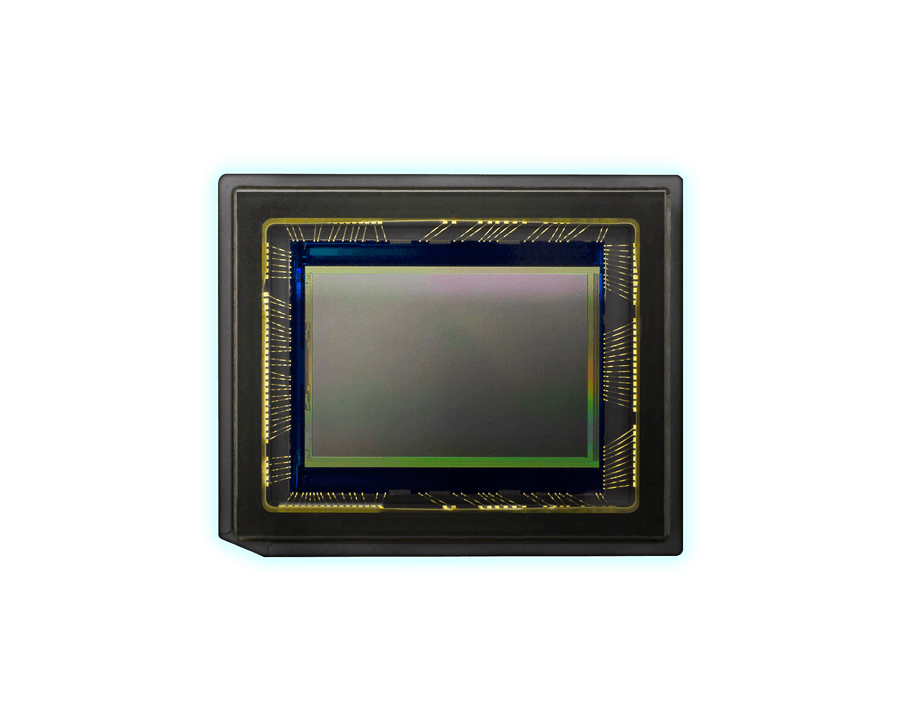

High Resolution Pregius Sensors

大判センサーに対応した高画質性能

31.4MP Sony IMX342 グローバルシャッターAPS-C CMOSセンサーのEMVA 1288性能データ

> 70 dB
ダイナミックレンジ

< 2.5 e-
ダークノイズ

> 10100 e-
飽和能

> 40 dB
SN比 Max

Sony-IMX342-QE-Curve

Sony-IMX342-QE-Curve-color-model

アクティブセンサアライメント

Tritonカメラ用のアクティブセンサアライメント

すべてのAtlasカメラには、アクティブセンサーアライメントが施されており、イメージセンサーの傾きや回転を最小限に抑え、センサーの中心をレンズの光軸上に正確に配置します。6自由度の製造プロセスにより、センサーをレンズマウントに対して高精度に位置決めし、画像全体で高い解像度と鮮明さを実現します。
アクティブセンサーアライメントの詳細については、技術資料をご覧ください。

250g
55 x 55 x 70 mm
Aluminum Anodized Black
-20 to 55°C Ambient

2.8 MP to 31.4MP
C-Mount and TFL-Mount

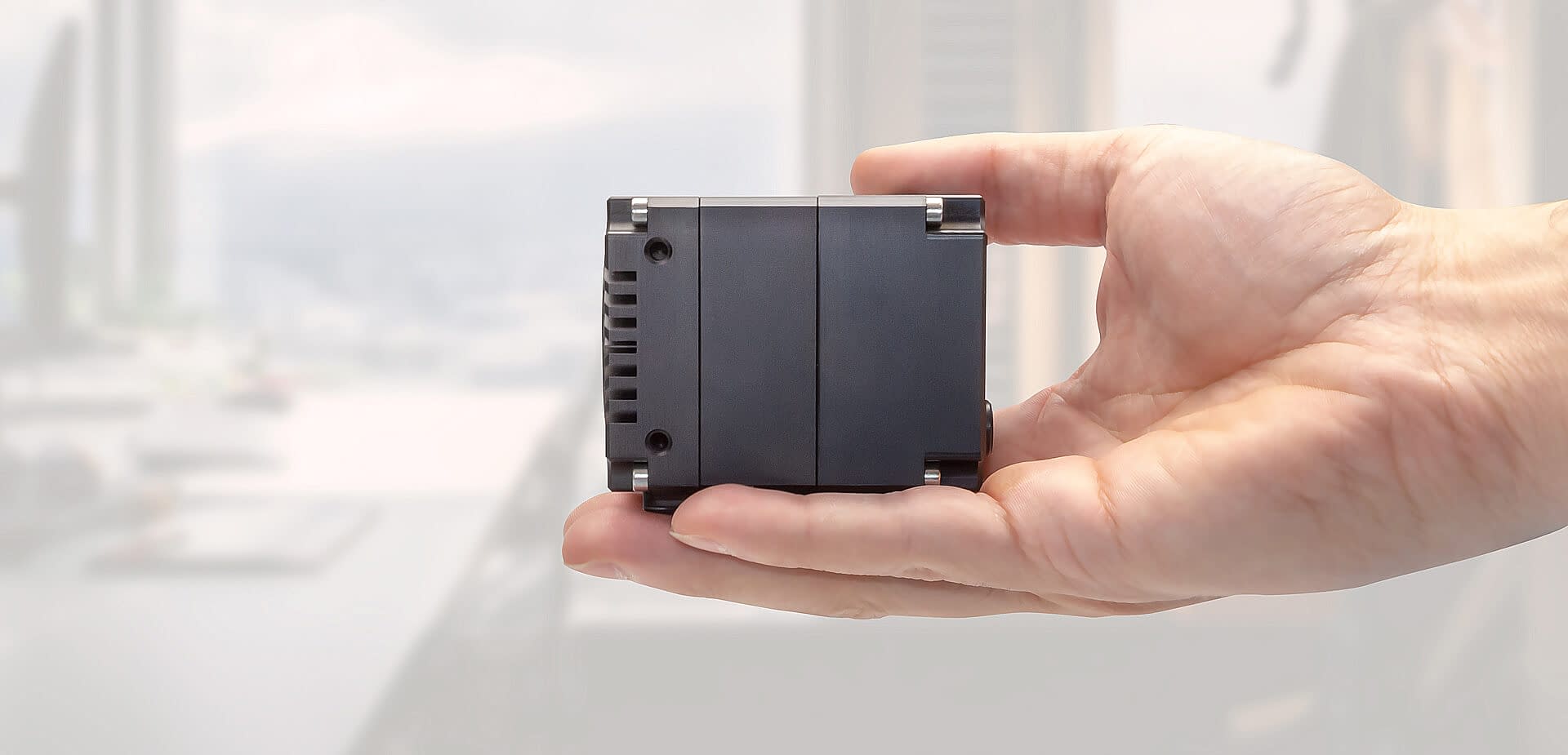

Compact Industrial Camera with Large Format Sensors

1GbE

Speed up your imaging without the hassle of rewiring your application. Use existing Gigabit Ethernet CAT5e or CAT6 cables to transmit images at higher resolution and faster frame rates. Compatible with NBASE-T IEEE P802.3bz interface cards and switches that support 5GBASE-T (600 MB/s) and 2.5GBASE-T (300 MB/s) standards. Also backward compatible with 1GbE connections.

2.5GbE

5GbE

Enhance your vision application with NBASE-T technology

Stream 600 MB/s over CAT5e / CAT6 cables

5Gbps - Power over Ethernet (PoE) を搭載し速度5倍のGigE Vision

Power Over Ethernet

Power over Ethernet (PoE) では、1本のM12イーサネットケーブルを通じてデータと電力の両方を伝送・供給できるため、必要なケーブルの数を減らし、将来の保守を最小限にすることで価値を付加します。

100%準拠

Atlasには、GigE Visionに準拠するサードパーティのソフトウェアやハードウェアベンダーと互換性があります。これにより、さまざまなベンダーを通した信頼性の高い一貫した運用が確実になります。

M12およびM8コネクタ

M12イーサネットコネクタおよびM8 GPIOコネクタは、塵・粉塵・水の侵入に対する保護機能を備え、堅牢で信頼性の高いケーブル接続を実現します。M12イーサネットコネクタはIEC 61076-2-109に準拠しており、GigE Vision規格にも対応しています。8ピンのM8 GPIOコネクタはIEC 61076-2-104に準拠し、フォトカプラ絶縁の入力ライン、出力ライン、双方向ラインを2本ずつ備えています。振動環境下でも安定した動作を実現し、電気的干渉からの保護を目的としたシールド設計を採用。Atlasは、産業機器、車載、農業、プロセス制御、食品・飲料、医療機器など、幅広い用途に適しています。

M12 EthernetおよびM8 GPIOは、
振動耐性と電気的干渉からの保護を備え、
過酷な産業環境での使用を想定して設計されています。

シングルリングロックにより、安全かつ信頼性の高い接続を実現します。

完璧なフィット

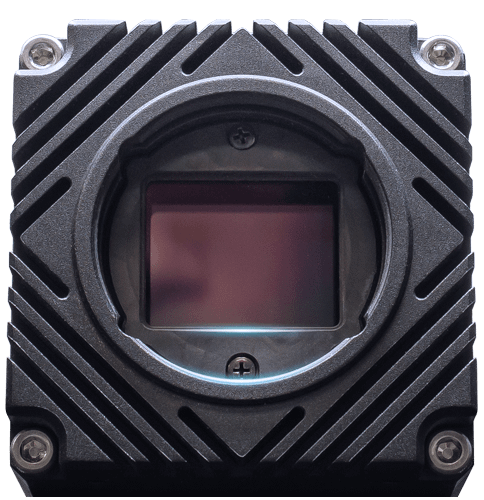

TFLマウント — 大判センサー向けに設計されたJIIAレンズ規格

TFLマウントは、大判センサー向けに特別に設計されていながら、コンパクトなサイズを維持しています。日本インダストリアルイメージング協会（JIIA）のレンズ規格で、35mmのマウント径と、17.526mmのフランジバック（BFD）を採用しています。また、リングアダプターを使用することで、Fマウントレンズの利点を活かすことも可能です。

APS-Cおよび4/3

Arena SDK

強力なソフトウェア開発キット「Arena」へようこそ。Arena SDKは、最新の業界標準とソフトウェア技術を活用するためにゼロから設計されており、GenICam規格に基づいた洗練されたGUIによって、少ない関数呼び出しで高速かつ直感的に操作できます。

LUCIDのArenaViewは、JupyterLabサポートの追加により機能が拡張され、単なるカメラビューアを超えるツールへと進化しました。JupyterLabは、SDKのすべての機能やカメラ性能の検証、マニュアル作成などに利用できる、組み込みかつ事前設定済みのインタラクティブな開発環境を提供します。ライブPythonコード、リッチテキスト要素、インタラクティブなビジュアライゼーションを含むノートブック形式のドキュメントを作成し、開発者はカメラのライブストリームを用いたGUIの構築がArenaView内で可能です。

主な機能：

• 豊富なサンプルコードと使いやすいAPIセットを同梱。
• HTML5ベースのわかりやすいドキュメントで検索可能。
• カスタムGUIを迅速に開発するためのArena UIツールキット
• 画像の表示と取得を行うArenaView GUI。
• ArenaView GUI（Arena Viewer）にJupyterLab統合機能を搭載

詳しくは、くはArena SDKのページをご覧ください。
