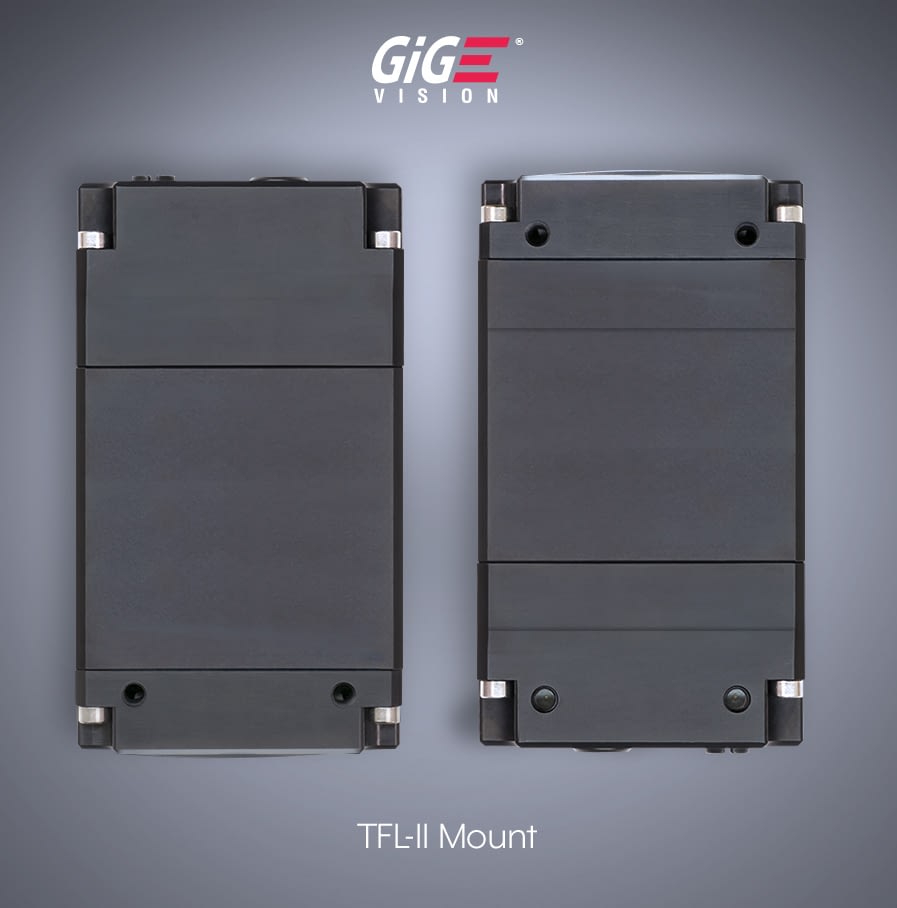

Atlas10 65MP Gpixel camera

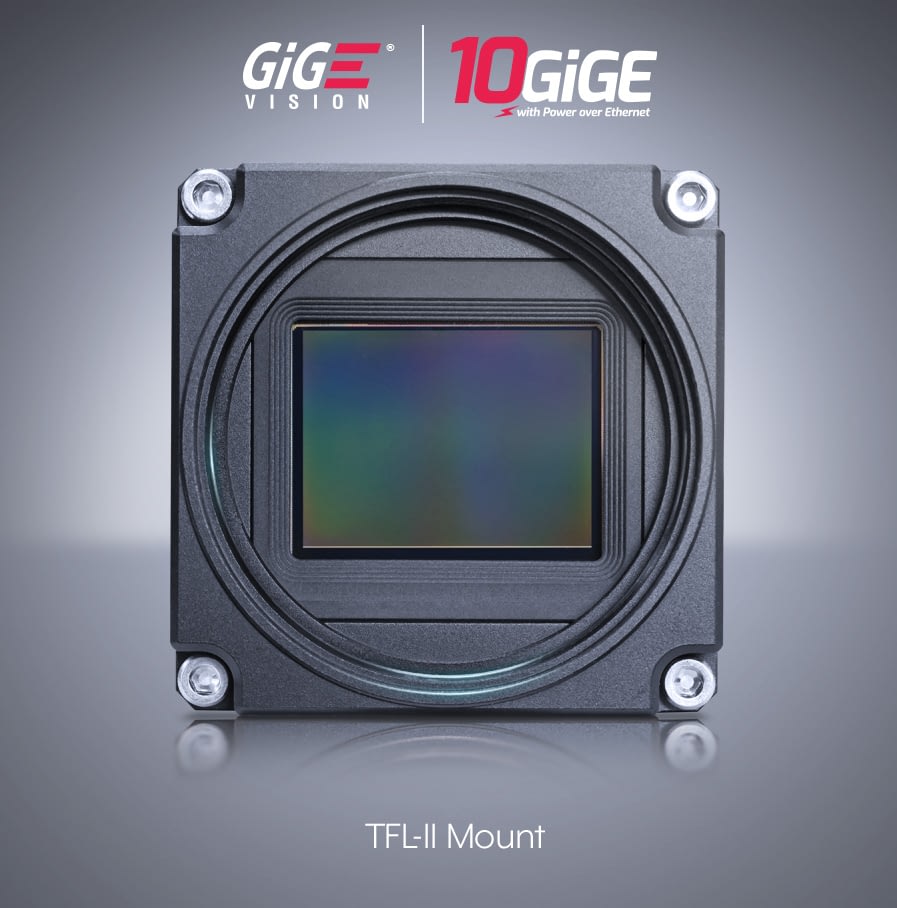

Atlas10 65MP Gpixel GMAX3265 camera

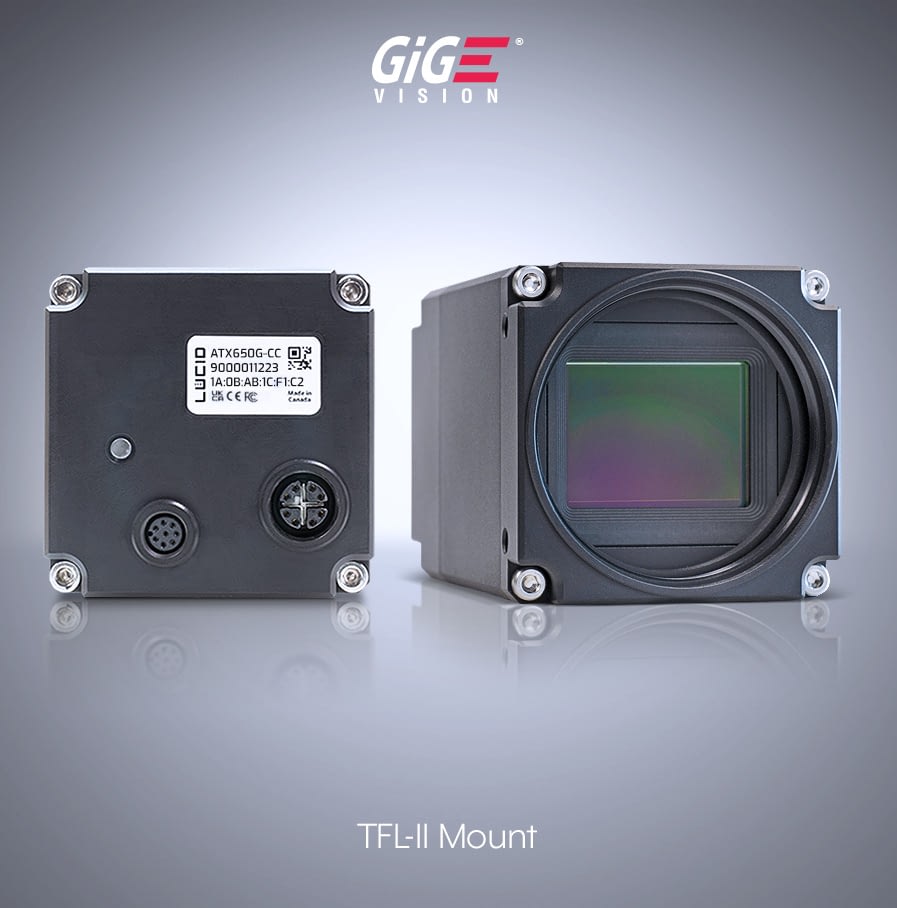

Atlas10 with Gpixel GMAX3265 cmos

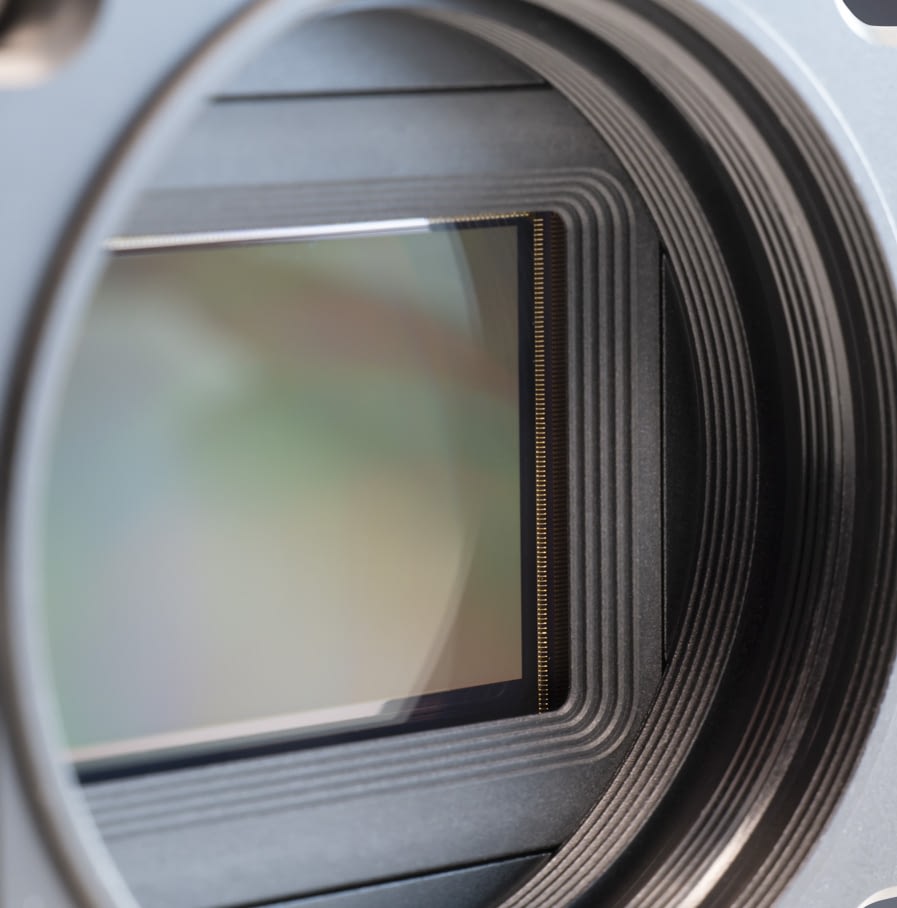

Atlas10 with Gpixel GMAX3265 cmos

Atlas10 65 MP Model

  1. Home
  2. Atlas 10GBASE-T Kamera
  3. Atlas10 – 65 MP Gpixel GMAX3265 CMOS
Sensor
Gpixel GMAX3265 CMOS
Auflösung
65 MP 9344 x 7000 px
Bildrate
14,1 FPS
Kameramodell Mono/Farbe Objektivanschluss 10GBASE-T GigE Vision Schnittstelle
ATX650G-CT2 Farbe TFL-mount M12
ATX650G-MT2 Mono TFL-mount M12

Bitte wählen Sie Ihre Kamerakonfiguration aus:

Clear
Register or login for pricing
Artikelnummer: n. v. Kategorie:

Spezifikationen

Achtung! Wichtige Informationen für die Farb- und Mono-Modelle:
• Beim ATX650G-CT2 (Farbe) ist kein IR-Filter installiert.
• Beim ATX650G-MT2 (Mono) ist kein transparentes Glas installiert.

Sensor Properties
Sensor Model Gpixel GMAX3265 CMOS
Shutter-Technologie Global Shutter
Sensorgröße 37,4 mm (Type 2,3″)
Auflösung 9344 x 7000 px, 65 MP
Pixelgröße 3,2 µm (H) x 3,2 µm (V)
Bildrate* 14,1 FPS @ 65 MP (12 Bit ADC-Modus)
Gehäuse
Abmessungen 55 x 55 x 95,5 mm
Objektivanschluss TFL-II Mount
Gewicht 304 g
Schnittstellen und Leistungsdaten
Schnittstelle 10GBASE-T*, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX
M12, PoE (*10GBASE-T arbeitet im Short Reach Mode, max. 25m Kabellänge)
Datenübertragungsprotokoll UDP (GigE Vision), TCP, RDMA (RoCE v2)
GPIO Schnittstelle M8, 8-pin-Steckverbinder
Opto-isolierte E/A-Anschlüsse 1 input, 1 output
Non-isolierte E/A-Anschlüsse 2 bidirektionale
Spannungsversorgung PoE+ (IEEE 802.3at), oder 12-24 VDC extern
Leistungsaufnahme <12 W über PoE, 11,5 W bei externer Stromversorgung
*Max FPS basierend auf 10 % Device Link Throughput Reserve für das erneute Senden von Paketen. Die in Klammern () angegebenen FPS basieren auf 0 % Device Link Throughput Reserve. LUCID empfiehlt 10 % Reserve für die Stream-Zuverlässigkeit.

Für Farbmodelle müssen die Kunden ihren eigenen IR-Filter bereitstellen. Die vorinstallierte Farbkorrekturmatrix auf dem ATX650G wird mit dem folgenden IR-Filter berechnet: Midwest Optical SP645-72. Dieser Filter hat ein M72-Gewinde und passt auf ein TFL-II-Objektiv wie das EO 35mm TFL-II 13-809

Kamerafeatures
Bildspeicher 380 MB
Bildoptimierung Gain, gamma, black level, Weißabgleich, LUT, CCM, pixel correction, color space conversion
Pixelformate Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
Bildkontrolle ROI
Bit-Tiefe 12 bit
Gain 0 to 13.66 dB
Belichtung 24.832 µs bis 10 sec
Speicherbare Benutzereinstellungen 1 Default und 2 frei Speicherbare
Nichtflüchtiger Speicher 16 MB
Chunk Daten Frame counter, offset X/Y, width/height, exposure time, gain, black level, line status, sequencer set
Event Daten Exposure start/end
Counter & Timer 2 counters und 2 timers
Sequencer Exposure time, gain
Synchronisierung Software trigger, hardware trigger, PTP (IEEE 1588)
Standards und Umgebungsbedingungen
Standard GigE Vision v2.0
Konformität CE, FCC, RoHS, REACH, WEEE
Lagertemperatur -30 bis 60°C
Betriebstemperatur -20 bis 50°C Umgebungstemperatur
Luftfeuchtigkeit Operating: 20% ~ 80%, relativ, nicht kondensierend
Schock und Vibration DIN EN 60068-2-27, DIN EN 60068-2-64
Gewährleistung 3 Jahre

EMVA 1288 Daten

Interaktive Grafiken – bitte fahren Sie mit der Maus über die Punkte in der Grafik, um die QE % anzuzeigen (*Diese Ergebnisse wurden ohne IR-Sperrfilter erzielt. Bitte beachten Sie, dass dieses Kameramodell nicht mit einem IR-Sperrfilter geliefert wird.)

ATX650G-MT2 (Mono, Gpixel GMAX3265 CMOS)
Mono EMVA 1288 Daten
Dynamikbereich 64,49 dB
Signal-Rausch-Verhältnis 40,0 dB
Sättigungskapazität 9957 e-
Absolute Empfindlichkeitsgrenze (bei 527.5nm) 9,88 γ
Temporäres Dunkelrauschen 5,38 e-
Gain 0,36 DN / e-
Dunkelstrom 9,49 e- / s
Dunkelsignal Non-Uniformity 3,03 e-
Photo Response Non-Uniformity 1,35 %
Linearity Error Max/Min 0,26/-0,34 %
ATX650G-CT2 (Farbe, Gpixel GMAX3265 CMOS)
Farbe EMVA 1288 Daten
Dynamikbereich 65,2 dB
Signal-Rausch-Verhältnis 40,47 dB
Saturation Capacity 11148 e-
Absolute Empfindlichkeitsgrenze (bei 527.5nm) 5,57 γ
Temporäres Dunkelrauschen 5,6 e-
Gain 0,35 DN / e-
Dunkelstrom 11,6 e- / s
Dunkelsignal Non-Uniformity 3,12 e-
Photo Response Non-Uniformity 1,72 %
Linearity Error Max/Min 0,26/-0,34 %

emva-1288-logo

Die Bewertung der Abbildungsqualität nach EMVA 1288 Standard charakterisiert Bildsensoren und Kameras. Weitere Informationen über den EMVA 1288-Standard finden Sie unter http://www.emva.org/standards-technology/emva-1288/

Technische Zeichnung

Abmessung für Atlas10 TFL-II Mount Kamera
ATX650G technical Drawings

Kamerainstallation / Downloads

Erste Schritte / Datenblatt

Für die Einrichtung der Kamera lesen Sie bitte unseren Leitfaden Getting Started Guide. Darin erfahren Sie, wie Sie Ihre Kamera anschließen, das Arena SDK oder Software von Drittanbietern installieren, Jumbo Frames aktivieren, die IP-Adresse der Kamera zuweisen und die Firmware aktualisieren. PDFAtlas10 Datasheet (PDF)

TitelFilenameDateitypVersionDateDateigrößeLink
Bitte anmelden oder registrieren, um Dateien herunterzuladen

Zubehör

Stativadapter, Objektive, Kabel und Power Over Ethernet (PoE)-Ethernet-Injektoren / Schnittstellenkarten sind separat erhältlich. Bitte beachten Sie, dass die Ethernet-Anschlüsse der meisten Consumer-Motherboards und Laptops kein PoE unterstützen. Besuchen Sie unsere Zubehörseite für vollständige Details zu allen Zubehörteilen.
Objektiv-AdapterHersteller-Nr.LUCID SKU
TTFL-II Mount auf F-Mount Objektiv (mit einstellbarem BFD) AdapterADA-TFL2-F-ADJADA-TFL2-F-ADJ
TFL-Mount auf F-Mount Objektiv (mit einstellbarem BFD) AdapterADA-TFL-F-ADJADA-TFL-F-ADJ
TFL-Mount auf F-Mount Objektiv Adapter ADA-TFL-FADA-TFL-F
TFL-Mount auf C-Mount Objektiv AdapterADA-TFL-CADA-TFL-C
TFL-Mount auf Canon EF-Mount (mit GPIO und Power) Birger-AdapterADA-TFL-EF(US/EU)ADA-TFL-EF(US/EU)
Kabel
M12 auf RJ45 IP67 Cat6a Kable (Amphenol) – 2,0m, Dunkelgrün LUCID CAB-MR-2M-ACAB-MR-2M-A
M12 auf RJ45 IP67 Cat6a Kable (Amphenol) – 5,0m, DunkelgrünLUCID CAB-MR-5M-ACAB-MR-5M-A
M12 auf RJ45 IP67 Cat6a Kable (Amphenol) – 15,0m, DunkelgrünLUCID CAB-MR-15M-ACAB-MR-15M-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Abwärts] – 5m (Amphenol)LUCID CAB-MR-5M-RA1-ACAB-MR-5M-RA1-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Abwärts] – 15m (Amphenol)LUCID CAB-MR-15M-RA1-ACAB-MR-15M-RA1-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Aufwärts] – 5m (Amphenol)LUCID CAB-MR-5M-RA2-ACAB-MR-5M-RA2-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Aufwärts] – 15m (Amphenol)LUCID CAB-MR-15M-RA2-ACAB-MR-15M-RA2-A
M12 auf RJ45 IP67 Cat6a Kabel [Rechter Winkel, Altas/Helios-Seite] – 5m (Amphenol)LUCID CAB-MR-5M-RA3-ACAB-MR-5M-RA3-A
M12 auf RJ45 IP67 Cat6a Kabel [Rechter Winkel, Altas/Helios-Seite] – 15m (Amphenol)LUCID CAB-MR-15M-RA3-ACAB-MR-15M-RA3-A
M8 GPIO 8-pin (Amphenol) 1,0m KableLUCID GPIO-M8-1M-AGPIO-M8-1M-A
M8 GPIO 8-pin (Amphenol) 5,0m KableLUCID GPIO-M8-5M-AGPIO-M8-5M-A
M8 GPIO 8-pin (Amphenol) 15,0m KableLUCID GPIO-M8-15M-AGPIO-M8-15M-A
M8 GPIO 8-pin Kable [Rechter Winkel, Abwärts(Triton) / Aufwärts(Atlas & Helios)]-5m (Amphenol)LUCID GPIO-M8-5M-RA1-AGPIO-M8-5M-RA1-A
M8 GPIO 8-pin Kable [Rechter Winkel, Abwärts(Triton) / Aufwärts(Atlas & Helios)]-15m (Amphenol)LUCID GPIO-M8-15M-RA1-AGPIO-M8-15M-RA1-A
M8 GPIO 8-pin Kable [Rechter Winkel, Aufwärts(Triton) / Abwärts(Atlas & Helios)]-5m (Amphenol)LUCID GPIO-M8-5M-RA2-AGPIO-M8-5M-RA2-A
M8 GPIO 8-pin Kable [Rechter Winkel, Aufwärts(Triton) / Abwärts(Atlas & Helios)]-15m (Amphenol)LUCID GPIO-M8-15M-RA2-AGPIO-M8-15M-RA2-A
Stativadapter
Atlas10 StativadapterATX-TRATX-TR
Interface Cards, PoE Injectors, Power Supply
LUCID 2-CH 10G/1G RDMA PoE+ Host Channel Adapter (HCA) Netzwerkkarte
*Diese Karte unterstützt RDMA auf Atlas10-Kameras		PCIE-10GPOE2-LUCIDPCIE-10GPOE2-LUCID
2-CH 10G/1G RDMA Host Channel Adapter (HCA) Netzwerkkarte
*Diese Karte unterstützt RDMA auf Atlas10-Kameras		Broadcom BCM957416A4160CPCIE-10GETH2-BC
M8 GPIO AC Adapter Power Supply (NA/EU/AU Versions)MEAN WELL GST60A18-P1JM8P-US1, M8P-EU1, M8P-AU1
