자세한 모델 사양을 보시려면 아래의 부품 번호를 클릭하십시오.
Dust & Water
Protection
over CAT5e
or CAT6
Operating
Temperature
-20 to 55°C
対応モデル
防塵・防水
保護等級
CAT5e/CAT6
使用時)
-20 to 55°C
Staub / Wasser
Schutz
über CAT5e
oder CAT6
Betriebs
temperatur
-20 bis 55°C
Atlas 5GBASE-T 카메라 모델을 살펴 보십시오
| 모델 | 메가픽셀 | 해상도 | Fake FPS | 프레임 레이트 | 센서 | 센서 크기 | 픽셀 크기 | 셔터 | 렌즈 마운트 | 크로마 | 디지털 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ATL314S | 31.4 MP | 6464 x 4852 px | 1 | 17.9 fps | Sony IMX342 CMOS | APS-C 27.9mm | 3.45 µm | Global | TFL (M35 x 0.75) / No Mount | Mono / Color | 5GBASE-T, M12 |
| ATL196S | 19.6 MP | 4416 x 4428 px | 2 | 27.9 fps | Sony IMX367 CMOS | 4/3" 21.7mm | 3.45 µm | Global | TFL (M35 x 0.75) | Mono / Color | 5GBASE-T, M12 |
| ATL168S | 16.8 MP | 5456 x 3076 px | 3 | 32.9 fps | Sony IMX387 CMOS | 4/3" 21.6mm | 3.45 µm | Global | TFL (M35 x 0.75) | Mono / Color | 5GBASE-T, M12 |
| ATL120S | 12.3 MP | 4096 x 3000 px | 4 | 42.5 fps | Sony IMX253 CMOS | 1.1" | 3.45 µm | Global | C-mount / No Mount | Mono / Color | 5GBASE-T, M12 |
| ATL089S | 8.9 MP | 4096 x 2160 px | 5 | 58.5 fps | Sony IMX255 CMOS | 1" | 3.45 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
| ATL071S | 7.1 MP | 3208 x 2200 px | 6 | 74.6 fps | Sony IMX420 CMOS | 1.1" | 4.5 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
| ATL050S | 5.0 MP | 2448 x 2048 px | 7 | 98 fps | Sony IMX250 CMOS | 2/3" | 3.45 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
| ATL028S | 2.8 MP | 1936 x 1464 px | 8 | 173 fps | Sony IMX421 CMOS | 2/3" | 4.5 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
Atlas IP67 5GBASE-T 카메라 모델을 살펴 보십시오.
Atlas IP67 모델은 동일한 5GigE 성능을 제공하면서도, 방진 및 방수에 대한 IP67 보호 기능이 내장되어 있습니다.
| 모델 | 메가픽셀 | 해상도 | Fake FPS | 프레임 레이트 | 센서 | 센서 크기 | 픽셀 크기 | 셔터 | 렌즈 마운트 | 크로마 | 디지털 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ATP245S | 24.5 MP | 5320 x 4600 px | 1 | 22.7 fps | Sony IMX540 CMOS | 1.2" | 2.74 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
| ATP204S | 20.4 MP | 4504 x 4504 px | 2 | 27.4 fps | Sony IMX541 CMOS | 1.1" | 2.74 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
| ATP200S | 20 MP | 5472 x 3648 px | 3 | 17.9 fps | Sony IMX183 CMOS | 1" | 2.40 µm | Rolling | C-mount | Mono / Color | 5GBASE-T, M12 |
| ATP162S | 16.2 MP | 5320 x 3032 px | 4 | 34.4 fps | Sony IMX542 CMOS | 1.1" | 2.74 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
| ATP124S | 12.3 MP | 4096 x 3000 px | 5 | 42.5 fps | Sony IMX545 CMOS | 1/1.1" | 2.74 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
| ATP120S | 12.3 MP | 4096 x 3000 px | 6 | 42.5 fps | Sony IMX253 CMOS | 1.1" | 3.45 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
| ATP089S | 8.9 MP | 4096 x 2160 px | 7 | 58.5 fps | Sony IMX255 CMOS | 1" | 3.45 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
| ATP081S | 8.1 MP | 2840 x 2840 px | 8 | 68.8 fps | Sony IMX546 CMOS | 2/3″ | 2.74 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
| ATP071S | 7.1 MP | 3208 x 2200 px | 9 | 74.6 fps | Sony IMX420 CMOS | 1.1" | 4.5 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
| ATP051S | 5.0 MP | 2448 x 2048 px | 10 | 110 fps | Sony IMX547 CMOS | 1/1.8″ | 2.74 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
| ATP050S | 5.0 MP | 2448 x 2048 px | 11 | 98 fps | Sony IMX250 CMOS | 2/3" | 3.45 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
| ATP028S | 2.8 MP | 1936 x 1464 px | 12 | 173 fps | Sony IMX421 CMOS | 2/3" | 4.5 µm | Global | C-mount | Mono / Color | 5GBASE-T, M12 |
Atlas SWIR IP67 카메라 모델을 살펴 보십시오. (1GigE)
Atlas SWIR IP67 모델에는 방진 및 방수 작동을 위한 IP67 보호 기능이 내장된 Sony의 SenSWIR CMOS 센서가 있습니다. SWIR 모델은 1GigE 전용입니다. 자세한 내용은 Atlas SWIR 페이지를 방문하십시오.
| 모델 | 메가픽셀 | 해상도 | 프레임 레이트 | 센서 | 센서 크기 | 픽셀 크기 | 셔터 | 냉각 | 렌즈 마운트 | 크로마 / 감도 범위 | 디지털 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|---|
 ATP013S-WC | 1.3 MP | 1280 x 1024 px | 84.9 fps | Sony IMX990 InGaAs | 1/2“ | 5 µm | Global | TEC1, 내부 방열판 | C | Mono / 400nm to 1700nm | M12 GigE Vision |
| ATP003S-WC | 0.3 MP | 640 x 512 px | 257 fps | Sony IMX991 InGaAs | 1/4“ | 5 µm | Global | TEC1, 내부 방열판 | C | Mono / 400nm to 1700nm | M12 GigE Vision |
5GBase-T의 장점
Atlas 산업용 카메라는 컴팩트한 사이즈로 높은 대역폭이 필요한 이미징 애플리케이션용으로 설계되었습니다. 5Gbase-T (5GigE) 이더넷 인터페이스는 Gigabit 이더넷보다 5배 빠르고 USB3.1 Gen1보다 50% 빠릅니다. 최대 100m의 범용 구리 이더넷 케이블을 사용할 수 있습니다. Atlas는 시스템 통합을 단순화하고 비용을 절감할 수 있는 PoE (Power over Ethernet)를 지원합니다. 또한, Atlas는 컴팩트한 사이즈에도 불구하고, 대형 히트싱크나 팬 없이도 대형 포맷 APS-C 이미지 센서를 지원합니다. 5GigE Atlas는 더욱 빠른 프레임 속도, 소형 사이즈와 뛰어난 가성비를 동시에 달성하였습니다.
대형 포맷 센서를 위한 차세대 이미징 성능
31.4MP Sony IMX342 글로벌 셔터 APS-C CMOS 용 EMVA 1288 성능 데이터S
> 70 dB
다이내믹레인지
< 2.5 e-
일시적 다크 노이즈
> 10100 e-
포화 능력
> 40 dB
신호대잡음비 (최고)
액티브 센서 정렬
큰 센서를 사용하면, 센서 틸트와 회전에서 사소한 불일치가 발생해도 이미징에 부정적인 영향을 미칠 수 있습니다. 이러한 이유로, 모든 Atlas 카메라는 센서 틸트 및 회전을 최소화하고 이미지 센서의 중심을 렌즈 광축에 능동적으로 정렬합니다. 그 결과로, 정밀하게 부착된 대형 센서가 모서리에서도 이미지가 선명하고 또렷하도록 렌즈 마운트에 정렬됩니다. 당사의 기술 요약에서 액티브 센서 정렬 프로세스에 대해 자세히 알아보시기 바랍니다.

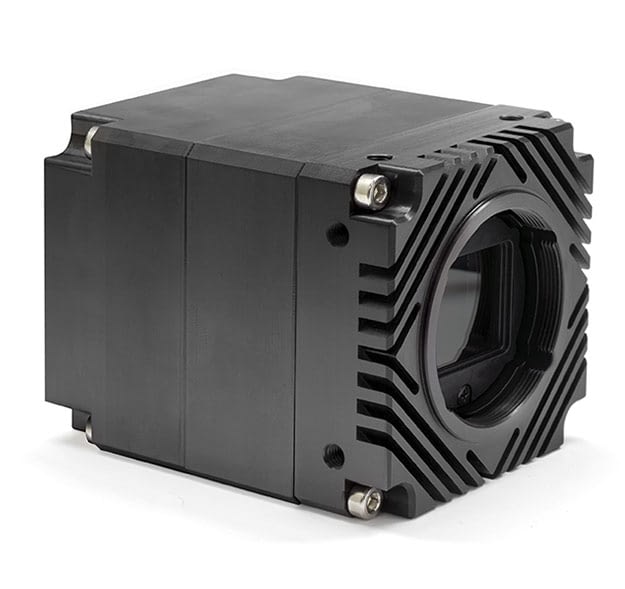

55 x 55 x 70 mm
Aluminum Anodized Black
-20 to 55°C Ambient
C-Mount and TFL-Mount
55 x 55 x 70 mm
アルミニウム陽極酸化ブラック
周囲温度：-20～55°C
Cマウント、TFLマウント
55 x 55 x 70 mm
Aluminium Schwarz eloxiert
-20 bis 55°C Umgebungstemperatur
C-Mount und TFL-Mount
5Gbps - PoE (Power over Ethernet)로 5x GigE 비전 속도
Power Over Ethernet
PoE (Power over Ethernet)는 하나의 M12 이더넷 케이블을 통해 데이터와 전력 흐름이 모두 가능하므로, 케이블 수와 향후 유지관리의 필요성이 최소화되어, 가치가 높습니다.
100% 컴플라이언스
Atlas는 GigE Vision을 만족하는 소프트웨어 및 하드웨어 와 호환됩니다. 이에 따라, 서로 다른 공급업체와도 안정적이고 일관된 운영을 할 수 있도록 합니다.

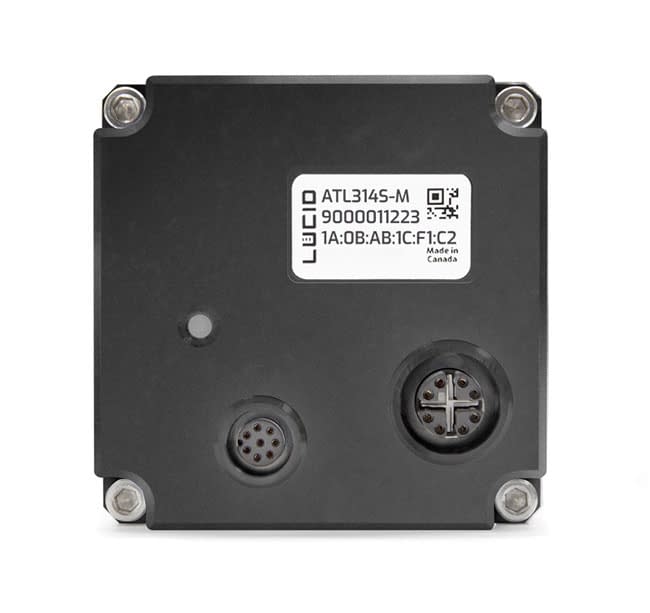

M12 및 M8 커넥터
M12 이더넷 및 M8 GPIO 커넥터는 다양한 산업 환경의 요구사항을 견디도록 설계되었습니다. M12 이더넷 커넥터는 IEC 61076-2-109로 표준화되었으며, GigE Vision 표준에 포함되어 있습니다. 견고한 디자인으로 강한 진동과 전기 간섭에 대한 보호가 가능합니다. 안심할 수 있는 8 핀 M8 GPIO 커넥터는 opto-coupled input 라인, opto-coupled output 라인 및 2 개의 양방향 라인을 사용하여 IEC 61076-2-104로 표준화 되었습니다. M12 이더넷 및 M8 GPIO 컨넥션은 일반 산업, 자동차, 농업용, 공정 제어, 식음료 및 의료 애플리케이션 등의 까다로운 애플리케이션에 대한 탁월한 선택입니다.
퍼펙트 핏
대형 센서용으로 장착된 TFL- Mount-JIIA 렌즈 표준
TFL 마운트는 효율적인 사이즈를 유지하면서도 대형 포맷 센서 용으로 특별히 설계되었습니다. 이 일본산업 이미징 협회 (JIIA) 렌즈표준은 후면 플랜지 초점거리 (BFD)가 17.526mm 인 35mm 마운트 사이즈를 사용합니다. TFL 마운트는 링 어댑터를 추가하면 F 마운트 렌즈를 활용할 수 있는 이점도 있습니다.
아레나 SDK
Arena라는 강력한 소프트웨어 개발 키트에 오신 것을 환영합니다. Arena SDK는 최신 업계 표준과 컴퓨터 기술을 활용할 수 있도록 처음부터 설계되었습니다. 기능에 대한 호출이 적어 작동이 빠르며 GenICam 표준을 기반으로 한 최신 GUI 덕분에 사용이 간편합니다.
• 예제 코드와 강력한 API 세트가 포함되어 있습니다.
• 사용하기 쉬운 HTML5 문서에서 도움말 항목 검색.
• 맞춤형 GUI의 신속한 개발을 위한 Arena UI 툴킷.
• 이미지 보기 및 획득을 위한 ArenaView GUI.
자세한 내용을 보려면 Arena SDK 페이지를 방문하십시오.
