仕様
| センサー | |
|---|---|
| センサ名 | Sony IMX264 CMOS |
| 電子シャッター方式 | グローバルシャッター |
| センササイズ | 2/3型 11.1 mm |
| 有効画素数 HxV | 2448 x 2048 px, 500万画素 |
| 画素サイズ | 3.45 µm (H) x 3.45 µm (V) |
| フレームレート* | 22 FPS (24 FPS) @ 5.0 MP |
| 筐体 | |
|---|---|
| 外形寸法 | 29 x 29 x 45 mm |

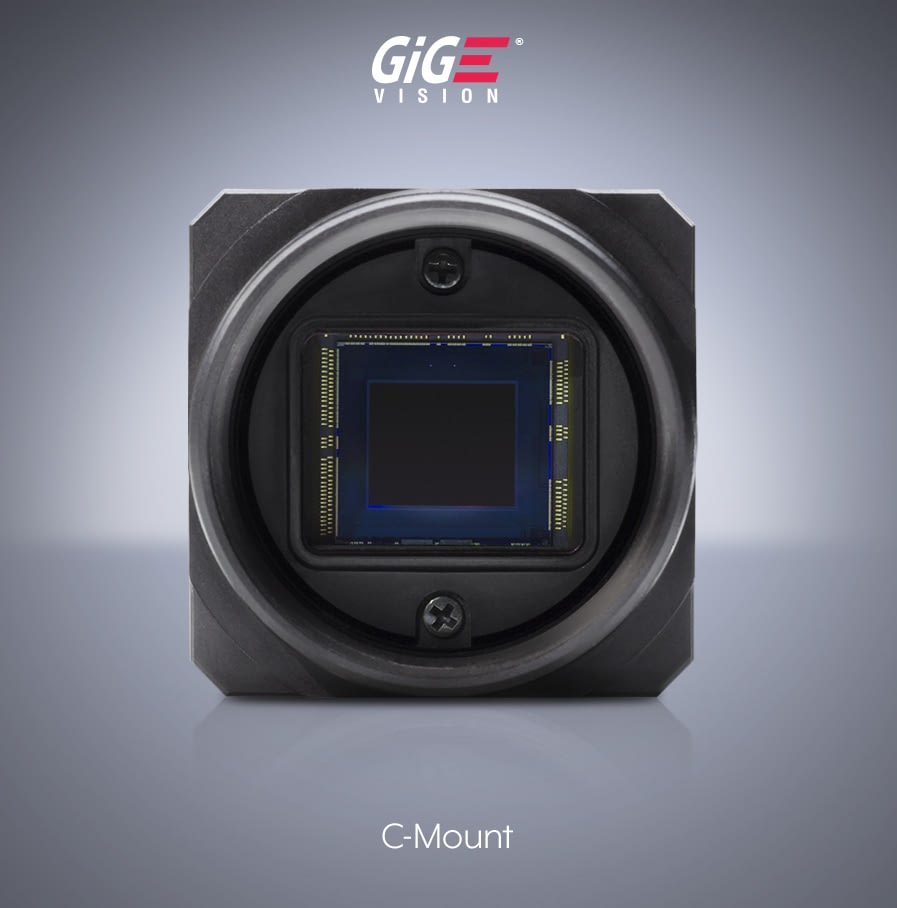

| レンズマウント | Cマウント |
| 質量 | 67 g |
| インターフェース・電源 | |
|---|---|
| インターフェース | 1000BASE-T GigE M12 (8-Pin X-Coded), PoE |
| 外部コネクタ | GPIO 8 pin M8 コネクタ |
| Opto-Isolated I/O Ports | 1 input (2.5V-24V / 10.5V-24V), 1 output |
| Non-Isolated I/O Ports | 2 bi-directional |
| 電源 | PoE (IEEE 802.3af), or 12-24 V DC |
| 消費電力 | 3.1W PoE時, 2.5W DC外部入力時 |
*最大フレームレートは、パケット再送のために10%の “Device Link Throughput Reserve “を使用した場合のものです。括弧内のフレームレートは、0%の “Device Link Throughput Reserve “を基準としています。LUCIDでは、ストリームの信頼性のために10%のリザーブを推奨しています。
| 画像処理機能 | |
|---|---|
| 画像バッファ | 128 MB |
| 画像処理 | ゲイン, ガンマ, ブラックレベル, ホワイトバランス, LUT, カラーマトリックス変換, 欠陥補正, 色相, 飽和, 色空間変換 |
| ビデオフォーマット | Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411, QOI_Mono8, QOI_BayerRG8, QOI_RGB8, QOI_BGR8, QOI_YCbCr8 |
| 圧縮 | QOI |
| 読み出しモード | 水平・垂直ビニング, サブサンプリング, ROI, 水平・垂直 反転出力 |
| ADC | 12 bit |
| ゲイン | 0 dB to 48 dB アナログ / デジタル |
| 露光時間 | 33.45 μs to 10 s (Normal) / 1 μs to 14.4 μs (短時間露光モード) |
| カメラ機能 | |
|---|---|
| ユーザーセット | 1 default and 2 custom user set |
| フラッシュメモリ | 16 MB |
| チャンク | Frame counter, offset X/Y, 幅/高さ, 露光時間, ゲイン, ブラックレベル, line status, sequencer set |
| イベント出力 | Acquisition start/end, exposure start/end, line rise/fall, error |
| Counter & Timer | 2 counters and 2 timers |
| Sequencer | 露光時間, ゲイン |
| 同期方式 | ソフトウェアトリガー, ハードウェアトリガー, PTP (IEEE1588 同期モード) |
| 準拠規格 | |
|---|---|
| マシンビジョン規格 | GigE Vision v2.0 |
| 規格 | CE, FCC, RoHS, REACH, WEEE |
| 保存温度 | -30 to 60°C |
| 動作温度 | -20 to 55°C ambient |
| 動作湿度 | 20%～80%（結露無きこと） |
| 耐衝撃と耐振動 | DIN EN 60068-2-27, DIN EN 60068-2-64, DIN EN 60068-2-6 |
| 産業用EMC耐性 | DIN EN 61000-6-2 |
| 製品保証 | 3年 |
