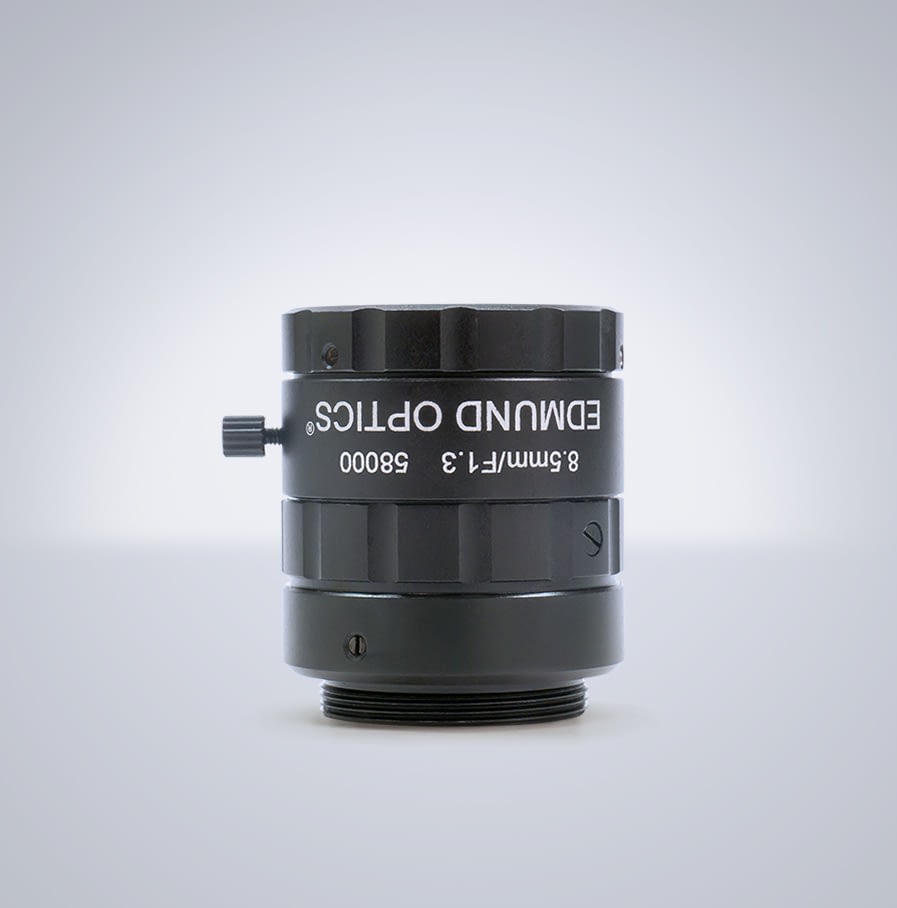

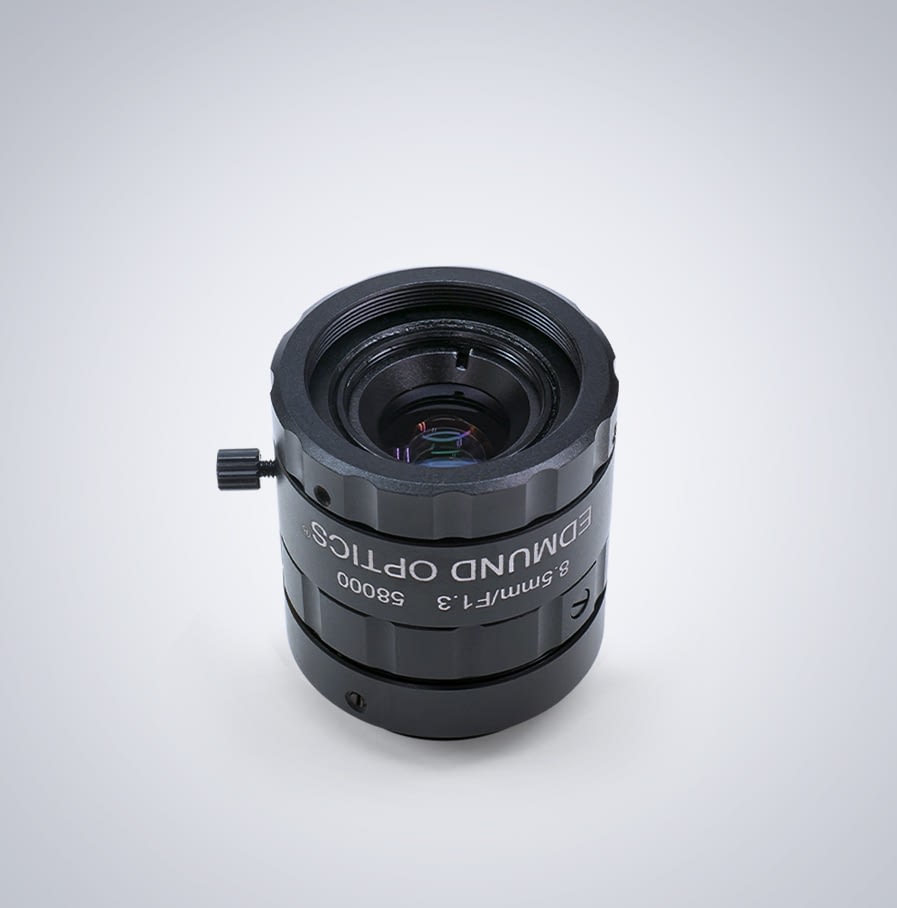

Edmund Optics Cマウント 2/3″ 8.5mm f/1.3 レンズ (C シリーズ)
TECHSPEC® C シリーズ 固定焦点レンズは、FAや検査での作動距離や解像力要件を念頭にしたマシンビジョンアプリケーションでの使用向けにデザインされています。TECHSPEC C シリーズ 固定焦点レンズは、大きな口径を採用することで、最も厳しいライティング条件であっても使用することができます。どのレンズも、広帯域反射防止コーティングが施されており、止めねじの付いた可変絞りとピント調整機構を装備し、さらには設置空間の限られた用途に向けた無骨でロバストな筐体を採用しています。
主な仕様
| Edmund Optics 製品名称 | 58-000 |
|---|---|
| 焦点距離 | 8.5 mm |
| 水平画角(@ 最大センサーフォーマット) | 128.6mm – 60.6° |
| ディストーション | <15 |
| 作動距離 | 100mm – ∞ |
| 実視野 (@1/2型カメラ; 水平方向) | 88.3mm – 43.6° |
| 実視野 (@1/3型カメラ; 水平方向) | 64.6mm – 32.6° |
| 実視野 (@2/3型カメラ; 水平方向) | 128.6mm – 60.6° |
| 素子枚数 (群数) | 7 (5) |
| タイプ | 固定焦点レンズ |
| 全長 | 34.5 mm |
| 許容最大センサーフォーマット | 2/3″ |
|---|---|
| コーティング | 425 – 675nm BBAR |
| 実視野 (@1/1.8型カメラ; 水平方向) | 101.0mm – 49.2° |
| 実視野 (@1/2.5型カメラ; 水平方向) | 79.2mm – 39.5° |
| 実視野 (@1/4型カメラ) | 47.8mm – 24.4° |
| 絞り範囲 (f/#) | f/1.3 – f/16 |
| マウント | Cマウント |
| 物体側 NA | 0.003 |
| 外径 | 32.00 mm |
| 自重 | 80 g |
| 締め付けネジが含まれています | (2)通常のネジ, (2)頭部の低いねじ |
USD $343.00
Register or login for pricing推奨IP67レンズチューブ
以下のIP67レンズチューブは、このレンズでクリッピングやビネットが発生しないようにテストされています。
