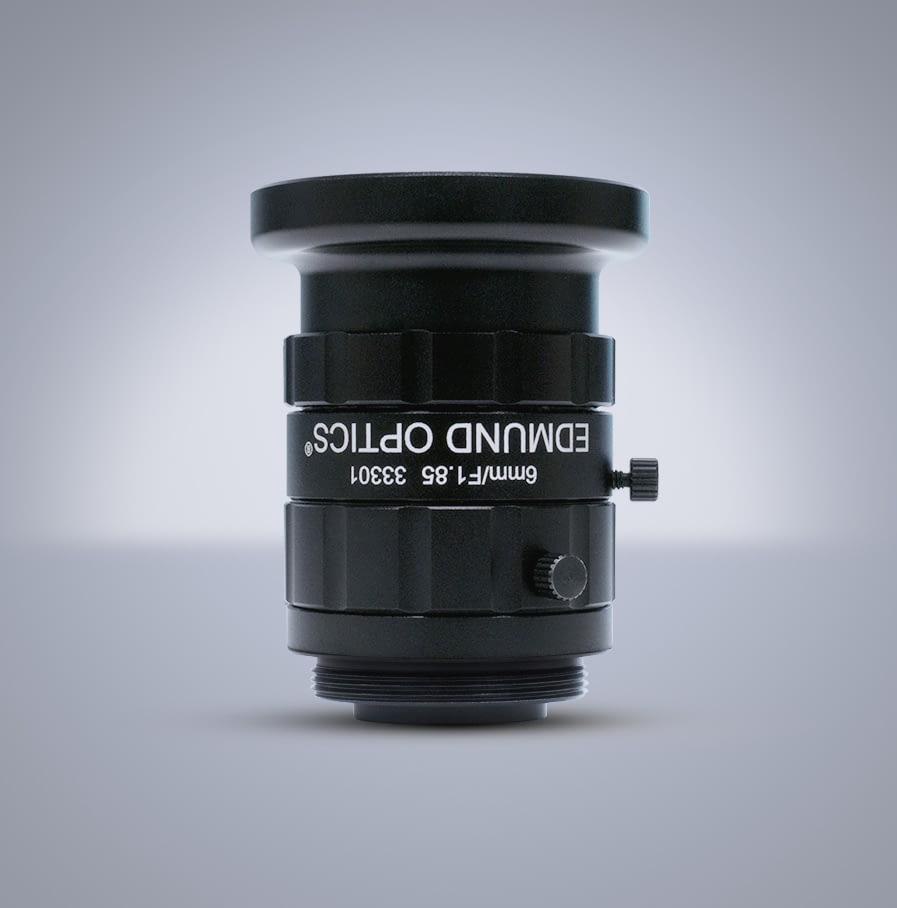

Edmund Optics Cマウント 1/2″ 6mm f/1.85 レンズ (UC シリーズ)
超コンパクトサイズのTECHSPEC® UC シリーズ 固定焦点レンズは、品質や感性を損なうことなく、性能、コスト及びサイズを最適化するようにデザインされています。2.2μm以下の画素サイズ用に設計されたこのCマウントレンズは、センサー全面にわたり200本/mmを超える高い解像力性能を有します。TECHSPEC® UC シリーズ 固定焦点レンズは、ピント調整リングと絞りリングを装備し、リング位置固定用のロックねじも採用し、マシンビジョンで用いられる一般的な作動距離向けに製造されます。本レンズは、1/2.5型センサー用に光学設計を最適化していますが、ラインナップの多くは1/1.8型のセンサーサイズまで使用できます。TECHSPEC® UC シリーズ レンズは、短距離と長距離撮像の両方を行う小型イメージセンサー採用の全てのカメラに対して格好の選択肢となります。検査やFA、バイオメディカルデバイスや他の様々なアプリケーションに対して最適です。
主な仕様
| Edmund Optics 製品名称 | 33-301 |
|---|---|
| 焦点距離 | 6 mm |
| 水平画角(@ 最大センサーフォーマット) | 73.8mm – 60.0° |
| ディストーション | <9.5% (on 1/2.5″ Sensor) |
| 作動距離 | 50 – ∞ |
| 実視野 (@1/2.5型カメラ; 水平方向) | 65.9mm – 54.6° |
| 実視野 (@1/4型カメラ) | 39.2mm – 34.2° |
| 素子枚数 (群数) | 9 (8) |
| 最適化したカメラフォーマット | 1/2.5″ |
| タイプ | Fixed Focal Length Lens |
| フィルタ径 | M34.0 x 0.5 |
| 全長 | 40.9 mm |
|---|---|
| 許容最大センサーフォーマット | 1/2″ |
| コーティング | MgF2 (400-700nm) |
| 実視野 (@1/2型カメラ; 水平方向) | 73.8mm – 60.0° |
| 実視野 (@1/3型カメラ; 水平方向) | 53.4mm – 45.4° |
| 絞り範囲 (f/#) | f/1.85 – f/11 |
| マウント | Cマウント |
| 物体側 NA | 0.00775 |
| 外径 | 36.00 mm |
| 自重 | 67 g |
| ロック用ネジ付属 | 4 (2 x ノーマル、2 x ロープロファイル) |
USD $260.00
Register or login for pricing推奨IP67レンズチューブ
以下のIP67レンズチューブは、このレンズでクリッピングやビネットが発生しないようにテストされています。
