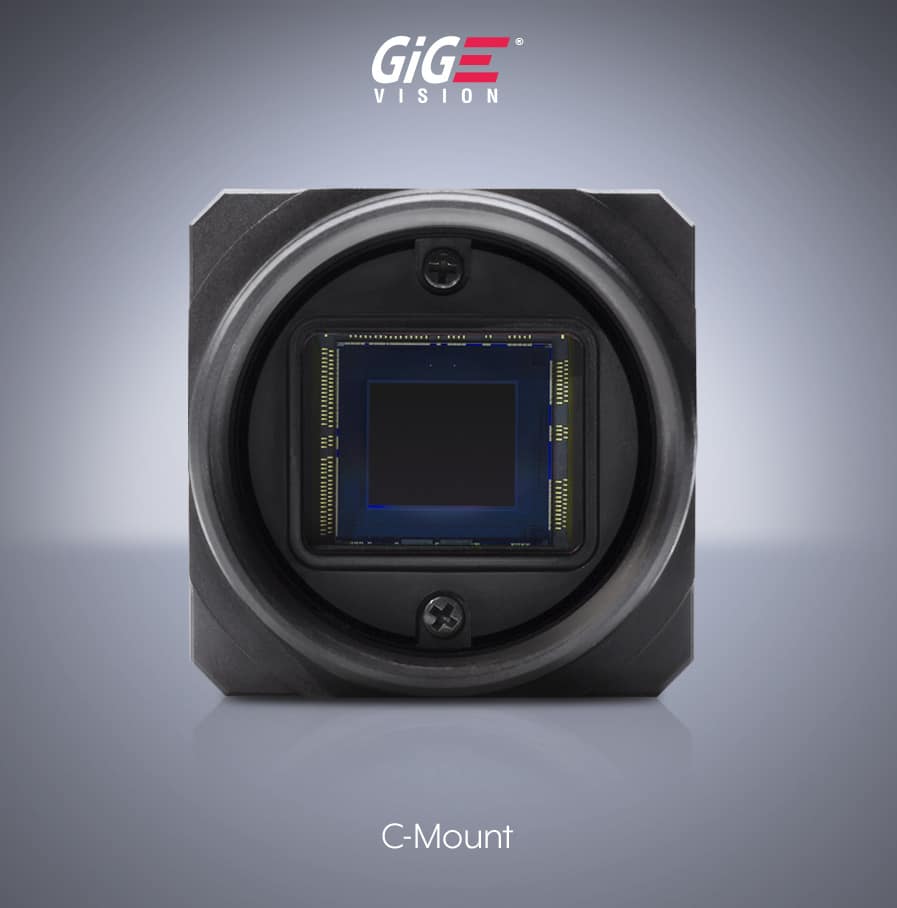

Triton 5.0 MP Model (IMX264)

센서
Sony IMX264 CMOS
해상도
5.0 MP, 2448 x 2048 px
프레임 레이트
22 FPS
모델 크로마 렌즈 마운트 GigE Vision 커넥터 포함 된 액세서리
TRI050S-CC Color C-mount M12 M8 GPIO IP67 Cap
TRI050S-MC Mono C-mount M12 M8 GPIO IP67 Cap

카메라 구성을 선택하십시오:

SKU: N/A 카테고리:

사양서

센서특성
센서 Sony IMX264 CMOS
셔터 Global Shutter
센서 크기 11.1 mm (Type 2/3″)
해상도 2448 x 2048 px, 5.0 MP
픽셀 크기 3.45 µm (H) x 3.45 µm (V)
프레임 레이트* 22 FPS (24 FPS) @ 5.0 MP
외관
제품 사이즈 29 x 29 x 45 mm
렌즈 마운트 C-Mount
무게 67 g
진입 보호 IP67 (IP67 보호를 위해 Triton은 IP67 렌즈 튜브 및 케이블과 함께 사용해야합니다)
인터페이스 및 전원 정보
디지털 인터페이스 1000BASE-T GigE M12 (8-Pin X-Coded), PoE
GPIO인터페이스 8 핀M8커넥터
Opto-Isolated I/O Ports 1 input, 1 output
Non-Isolated I/O Ports 2 bi-directional
전원 요구사항 PoE (IEEE 802.3af), or 12-24 VDC external
소비 전력 PoE를 통한 3.1W, 외부 전원 공급시 2.5W
*패킷 재전송을위한 10 % 장치 링크 처리량 예약을 기준으로 한 최대 FPS입니다. 0 % 장치 링크 처리량 예약을 기준으로 괄호 () 안에 표시된 FPS입니다. LUCID는 스트림 안정성을 위해 10 % 예약을 권장합니다.
이미징 속성
메모리 128 MB
이미지 처리 Gain, gamma, black level, white balance, LUT, CCM, pixel correction, hue, saturation, color space conversion
픽셀 형식 Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
이미지 모드 수평 및 수직 비닝, 서브 샘플링, ROI, 수평 및 수직 뒤집기
ADC 12 bit
Gain범위 0 dB ~ 48 dB 아날로그 및 디지털
노출 시간 33.45 μs to 10 s (Normal) / 1 μs to 14.4 μs (Short Mode)
카메라 기능
User Sets 1 default and 2 custom user set
File System Size 16 MB
Chunk Data Frame counter, offset X/Y, width/height, 노출 시간, gain, black level, line status, sequencer set
Event Data Acquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer 2 counters and 2 timers
Sequencer 노출 시간, gain
Synchronization Software trigger, hardware trigger, PTP (IEEE 1588)
표준 및 인증
표준 GigE Vision v2.0
응낙 CE, FCC, RoHS, REACH, WEEE
보관 온도 -30 to 60°C
동작 온도 -20 to 55°C 주변
습도 동작: 20% ~ 80%, relative, 비 응축
충격 및 진동 DIN EN 60068-2-27, DIN EN 60068-2-64, DIN EN 60068-2-6
산업용 EMC 내성 DIN EN 61000-6-2
보증 3 year

EMVA 1288 데이터

Interactive graphs – please hover over the points in the graph to reveal QE %

TRI050S-M (Mono, Sony IMX264 CMOS)
Mono EMVA 1288 Results
Dynamic Range 71.61 dB
SNR (Max) 40.23 dB
Saturation Capacity 10540 e-
Absolute Sensitivity Threshold (Measured at 527.5nm) 3.99 γ
Temporal Dark Noise 2.13 e-
Gain 0.37 DN / e-
Dark Current 3.15 e- / s
Dark Signal Non-Uniformity 0.63 e-
Photo Response Non-Uniformity 0.64 %
Linearity Error Max/Min 0.25 / -0.46 %
TRI050S-C (Color, Sony IMX264 CMOS)
Color EMVA 1288 Results
Dynamic Range 71.64 dB
SNR (Max) 40.24 dB
Saturation Capacity 10587 e-
Absolute Sensitivity Threshold (Measured at 527.5nm) 4.43 γ
Temporal Dark Noise 2.13 e-
Gain 0.37 DN / e-
Dark Current 3.07 e- / s
Dark Signal Non-Uniformity 0.65 e-
Photo Response Non-Uniformity 0.68 %
Linearity Error Max/Min 0.27/-0.50 %

emva-1288-logo

EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/

도면

Triton C-Mount Drawings
Triton Camera Drawings

시작하기 / 다운로드

시작하기 가이드

카메라 설정은 LUCID 카메라에 대한 시작하기 가이드 를 참조하세요. 이 페이지에서는 방법을 설명합니다:
  • 카메라를 처음 연결하기
  • Arena SDK 또는 타사 소프트웨어 다운로드 및 설치하기
  • 호스트 PC 및 카메라에서 점보 프레임 활성화하기
  • 카메라 IP 주소 할당하기
  • 카메라 펌웨어 업데이트하기

소프트웨어


다른 모든 파일은 소프트웨어 웹사이트를 방문하여 액세스하세요:
  • Arena SDK (Arena View, APIs, Examples)
  • 3D CAD 도면 (.step files)
  • 카메라 펌웨어 파일
  • 기술 문서

부속품

삼각대 어댑터, 렌즈, 케이블 및 PoE(Power Over Ethernet) 이더넷 인젝터/인터페이스 카드는 별도로 판매됩니다. 대부분의 소비자 마더보드 및 노트북의 이더넷 포트는 PoE를 지원하지 않습니다. 모든 액세서리에 대한 자세한 내용은 액세서리 페이지를 방문하십시오.
렌즈 제조업체 부품 번호렌즈 설명0.4MP
TRI004S
1.6MP
TRI016S
2.3MP
TRI023S
2.8MP
TRI028S
3.2MP
TRI032S
5.0MP
TRI050S
5.0MP
TRI051S
5.0MP
TRI050S-PQ
5.4MP
TRI054S
6.3MP
TRI064S
7.1MP
TRI071S
8.1MP
TRI081S
8.9MP
TRI089S
12.2MP
TRI122S
12.3MP
TRI120S
12.3MP
TRI124S
16.2MP
TRI162S
20.0MP
TRI200S
20.4MP
TRI204S
24.5MP
TRI245S
2K
TRI02KA
Edmund Optics UC #33-300C-Mt 1/2″ 4mm f/1.8
Good
Good
Good
Edmund Optics UC #33-301C-Mt 1/2″ 6mm f/1.85
Good
Good
Good
Edmund Optics UC #33-307C-Mt 1/2″ 8mm f/1.8
Good
Good
Good
Edmund Optics UC #33-303C-Mt 1/1.8″ 12mm f/1.8
Good
Good
Good
Vignette
Vignette
Vignette
Vignette
Edmund Optics UC #33-304C-Mt 1/1.8″ 16mm f/1.8
Good
Good
Good
Vignette
Vignette
Vignette
Vignette
Edmund Optics UC #33-305C-Mt 1/1.8″ 25mm f/1.85
Good
Good
Good
Vignette
Vignette
Vignette
Vignette
Edmund Optics C #67-709C-Mt 1/1.8" 6mm, f1.4
Good
Good
Good
Vignette
Vignette
Vignette
Vignette
Edmund Optics C #58-000C-Mt 2/3" 8.5mm, f/1.3
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C #58-001C-Mt 2/3" 12mm, f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C #59-870C-Mt 2/3" 16mm, f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C #59-871C-Mt 2/3" 25mm, f/1.4
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C #59-872C-Mt 2/3" 35mm, f/1.65
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C #59-873C-Mt 2/3" 50mm, f/2
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL060CC-Mt 5MP 2/3″ 6mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL080CC-Mt 5MP 2/3″ 8mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL120CC-Mt 5MP 2/3″ 12mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL160CC-Mt 5MP 2/3″ 16mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL250CC-Mt 5MP 2/3″ 25mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M #HF6XA-5MC-Mt 5MP 2/3″ 6mm f/1.9
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M #HF8XA-5MC-Mt 5MP 2/3″ 8mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M #HF12XA-5MC-Mt 5MP 2/3″ 12mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M #HF16XA-5MC-Mt 5MP 2/3″ 16mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M #HF25XA-5MC-Mt 5MP 2/3″ 25mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S#CF8ZA-1SC-Mt 23MP 1.2″ 8mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Vignette
Good
Fujinon CF-ZA-1S #CF12ZA-1SC-Mt 23MP 1.2″ 12mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S #CF162ZA-1SC-Mt 23MP 1.2″ 16mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S #CF252ZA-1SC-Mt 23MP 4/3″ 25mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S #CF352ZA-1SC-Mt 23MP 4/3″ 35mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S #CF502ZA-1SC-Mt 23MP 4/3″ 50mm f/2.4
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY #V0828-MPY2C-Mt 12MP 1.1″ 8mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY #V1228-MPY2C-Mt 12MP 1.1″ 12mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY #V1628-MPY2C-Mt 12MP 1.1″ 16mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY #V2528-MPYC-Mt 12MP 1.1″ 25mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY #V3528-MPYC-Mt 12MP 1.1″ 35mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPT #F1228-MPTC-Mt 45MP 4/3″ 12mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPT #F2524-MPTC-Mt 45MP 4/3″ 25mm f/2.4
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics CA #11-320TFL-Mt APS-C 50mm f/1.8
Edmund Optics CA #11-321TFL-Mt APS-C 75mm f/2.8
Edmund Optics CA #11-322TFL-Mt APS-C 100mm f/2.8

렌즈 어댑터Manufacturer Part #SKU
C-마운트-S-마운트(M12) 어댑터LUCID ADA-C-SADA-C-S
IP67 렌즈 튜브Manufacturer Part #SKU
IP67 C-마운트 렌즈 튜브, 내부 ⌀: 27mm, 내부 길이: 7.1mmLUCID IPTC-D270L71IPTC-D270L71
IP67 C-마운트 렌즈 튜브, 내부 ⌀: 27mm, 내부 길이: 18.1mmLUCID IPTC-D270L181IPTC-D270L181
IP67 C-마운트 렌즈 튜브, 내부 ⌀: 27mm, 내부 길이: 34.6mmLUCID IPTC-D270L346IPTC-D270L346
IP67 C-마운트 렌즈 튜브, 내부 ⌀: 35.5mm, 내부 길이: 29.9mmLUCID IPTC-D355L299IPTC-D355L299
IP67 C-마운트 렌즈 튜브, 내부 ⌀: 35.5mm, 내부 길이: 39.9mmLUCID IPTC-D355L399IPTC-D355L399
IP67 C-마운트 렌즈 튜브, 내부 ⌀: 35.5mm, 내부 길이: 59.9mmLUCID IPTC-D355L599IPTC-D355L599
IP67 C-마운트 렌즈 튜브, 내부 ⌀: 44mm, 내부 길이: 38.5mmLUCID IPTC-D440L385IPTC-D440L385
IP67 C-마운트 렌즈 튜브, 내부 ⌀: 44mm, 내부 길이: 68.5mmLUCID IPTC-D440L685IPTC-D440L685
IP67 마운트 렌즈 튜브, 내부 ⌀: 59mm, 내부 길이: 7.5mmLUCID IPTC-D590L75IPTC-D590L75
IP67 C-마운트 렌즈 튜브, 내부 ⌀: 59mm, 내부 길이: 31.5mmLUCID IPTC-D590L315IPTC-D590L315
IP67 C-마운트 렌즈 튜브, 내부 ⌀: 59mm, 내부 길이: 55.5mmLUCID IPTC-D590L555IPTC-D590L555
IP67 마운트 렌즈 튜브, 내부 ⌀: 59mm, 내부 길이: 71.5mmLUCID IPTC-D590L715IPTC-D590L715
IP67 마운트 렌즈 튜브, 내부 ⌀: 59mm, 내부 길이: 81.5mmLUCID IPTC-D590L815IPTC-D590L815
Triton 모델용 케이블
M12 – RJ45 IP67 Cat6a 케이블 (Amphenol) – 2.0m, 짙은 녹색 LUCID CAB-MR-2M-ACAB-MR-2M-A
M12 – RJ45 IP67 Cat6a 케이블 (Amphenol) – 5.0m, 짙은 녹색LUCID CAB-MR-5M-ACAB-MR-5M-A
M12 – RJ45 IP67 Cat6a 케이블 (Amphenol) – 15.0m, 짙은 녹색LUCID CAB-MR-15M-ACAB-MR-15M-A
M12 – RJ45 IP67 Cat6a 케이블 [직각, 아래] – 5m (Amphenol)LUCID CAB-MR-5M-RA1-ACAB-MR-5M-RA1-A
M12 – RJ45 IP67 Cat6a 케이블 [직각, 아래] – 15m (Amphenol)LUCID CAB-MR-15M-RA1-ACAB-MR-15M-RA1-A
M12 – RJ45 IP67 Cat6a 케이블 [ 직각, 위쪽 ] – 5m (Amphenol)LUCID CAB-MR-5M-RA2-ACAB-MR-5M-RA2-A
M12 – RJ45 IP67 Cat6a 케이블 [ 직각, 위쪽 ] – 15m (Amphenol)LUCID CAB-MR-15M-RA2-ACAB-MR-15M-RA2-A
M12 to RJ45 IP67 Cat6a 케이블 [직각, Triton Side] – 5m (Amphenol)LUCID CAB-MR-5M-RA4-ACAB-MR-5M-RA4-A
M12 to RJ45 IP67 Cat6a 케이블 [직각, Triton Side] – 15m (Amphenol)LUCID CAB-MR-15M-RA4-ACAB-MR-15M-RA4-A
M8 GPIO 8핀 (Amphenol) 1.0m 케이블LUCID GPIO-M8-AGPIO-M8-A
M8 GPIO 8핀 (Amphenol) 5.0m 케이블LUCID GPIO-M8-5M-AGPIO-M8-5M-A
M8 GPIO 8핀 (Amphenol) 15.0m 케이블LUCID GPIO-M8-15M-AGPIO-M8-15M-A
M8 GPIO 8핀 케이블 [직각, 아래(Triton) / 위(Atlas & Helios)]-5.0m (Amphenol)LUCID GPIO-M8-5M-RA1-AGPIO-M8-5M-RA1-A
M8 GPIO 8핀 케이블 [직각, 아래(Triton) / 위(Atlas & Helios)]-15m (Amphenol)LUCID GPIO-M8-15M-RA1-AGPIO-M8-15M-RA1-A
M8 GPIO 8핀 케이블 [ 직각, 위(Triton) / 아래(Atlas & Helios)]-5.0m (Amphenol)LUCID GPIO-M8-5M-RA2-AGPIO-M8-5M-RA2-A
M8 GPIO 8핀 케이블 [ 직각, 위(Triton) / 아래(Atlas & Helios)]-15m (Amphenol)LUCID GPIO-M8-15M-RA2-AGPIO-M8-15M-RA2-A
Tripod Mount Adapter & Misc
삼각대 어댑터(Phoenix & Triton)PHX-TRPHX-TR
M8 GPIO IP67 Cap *(1 cap included with each Triton unit)CAP-M8CAP-M8
인터페이스 카드 / PoE 인젝터 / 전원 공급 장치
LR-LINK PCIe GigE Vision PoE+ 이더넷 네트워크 어댑터LR-LINK LRES2001PT-POEPCIE-POE1-LR
2-CH LR-LINK PCIe GigE Vision PoE+ 이더넷 네트워크 어댑터LR-LINK LRES2002PTPCIE-POE2-LR
4-CH PCIe 2.5G/1G, GigE Vision PoE+ 이더넷 네트워크 어댑터ioi GE2PX4-PCIE4XE301PCIE-POE4-2G
TP-Link 1GbE 15.4W PoE 인젝터TP-Link TL-POE150SPOEP
Procet 2.5/5.0GbE 30W PoE+ 인젝터 (802.3af/at, NA/EU)Procet PT-PSE104G-30-5POEP-PT-5G / POEP-PTEU-5G
M8 GPIO AC 어댑터 전원 공급 장치(NA/EU/AU)MEAN WELL GST60A18-P1JM8P-US1, M8P-EU1, M8P-AU1
