IP67対応のコンパクトな筐体に収めた高性能2.5GigEマシンビジョンカメラ。Triton All-In-Oneは、近赤外（NIR）感度を高めたグローバルシャッターセンサー、液体レンズ、高出力LED照明を一体化し、導入の簡素化と安定した運用を実現します。ハードウェアを削減し、システムへの組み込みを迅速化します。

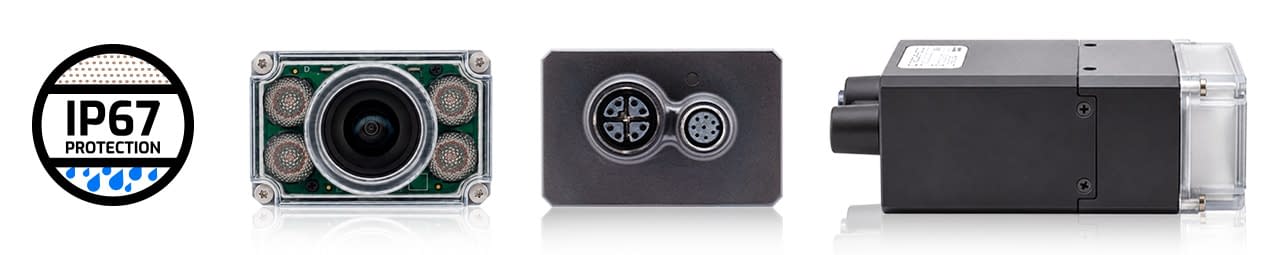

Triton All-In-One
照明と液体レンズを内蔵し、システムへの組み込みを簡素化
IP67等級の防塵・防水性能
NIR感度を高めた3.2 MP Sony IMX900
2.5GigE (300 MB/s), PoE
ビジョン、光学系、照明。
コンパクトな1台に集約。
01
接続
M12 Ethernetコネクターで2.5GigEデータ転送と電源供給（PoE）に対応。8ピンM8 GPIOコネクターでI/O接続または外部電源供給に対応します。
02
設定
ArenaView MPまたはArena SDK APIを使用して、複数の照明・フォーカス設定を構成し、保存できます。
03
検査
NIR感度を高めたSony IMX900により、高画質な撮像を実現。GigE VisionおよびGenICamに準拠しています。

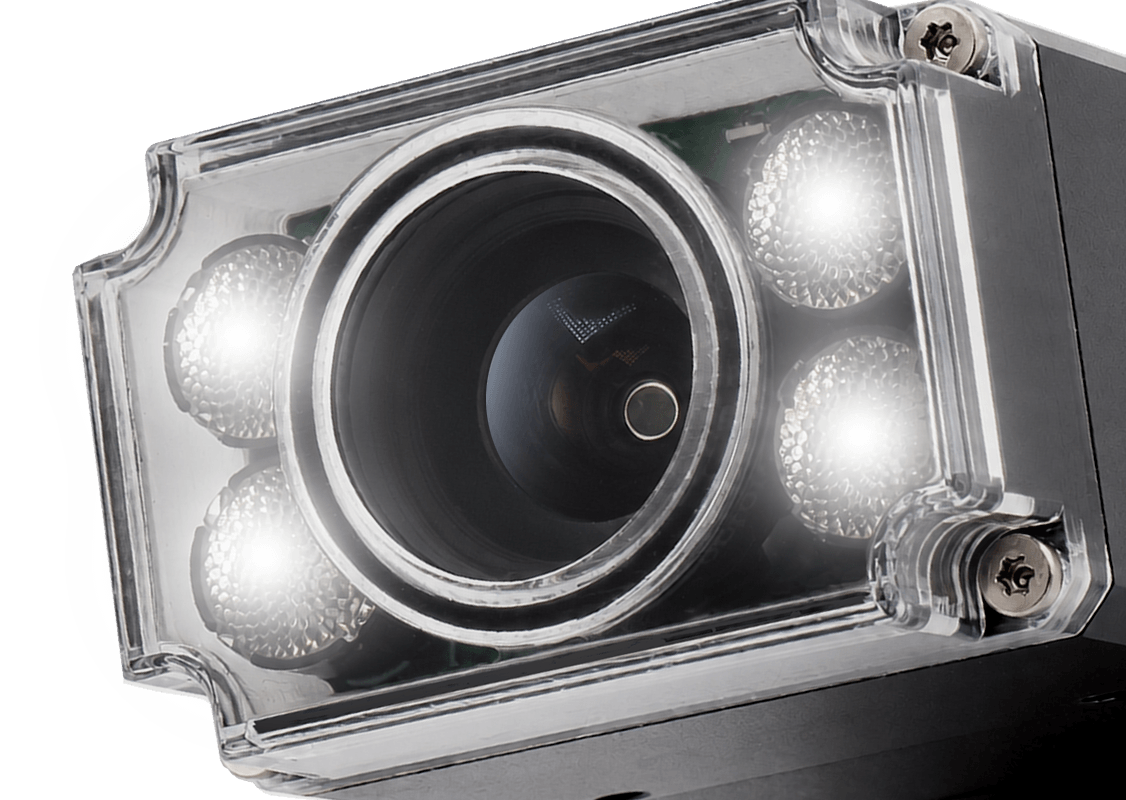

高性能液体レンズ
内蔵の液体レンズにより、機械的な可動部を使わずに高速かつ高精度なフォーカス調整を実現します。異なる対象物距離にすばやく対応し、ソフトウェアで複数の合焦距離とその切り替えシーケンスを設定することで、柔軟性と稼働率を最大限に高めます。
- 迅速で再現性の高いセットアップ：フォーカスの設定と保存済み設定の呼び出しをリモートで行えます。複数のカメラに設定をコピーすることも可能です。
- 1台で複数のワーキングディスタンスに対応：フォーカスを固定した複数のカメラ・レンズ構成を1台に集約できます。
- フォーカススタッキング：複数のフォーカス位置を順次切り替えて撮像できます。

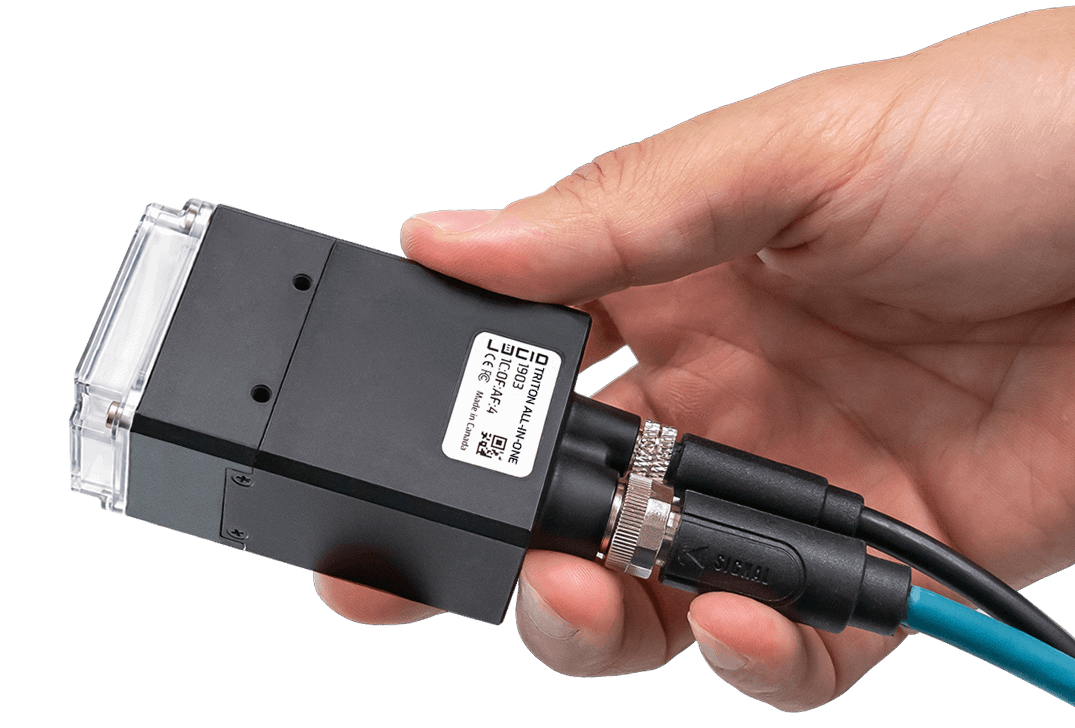

コンパクトなIP67対応カメラ
Triton All-In-Oneは、44 × 29 × 72 mm、約100 gの筐体に主要な撮像機能、光学系、照明を一体化し、従来の産業用カメラと同等のコンパクトさと軽さを維持しています。照明とレンズをIP67対応筐体に収めることで、外付けのIP67レンズチューブが不要となり、従来のカメラ構成に比べて全長を大幅に短縮できます。

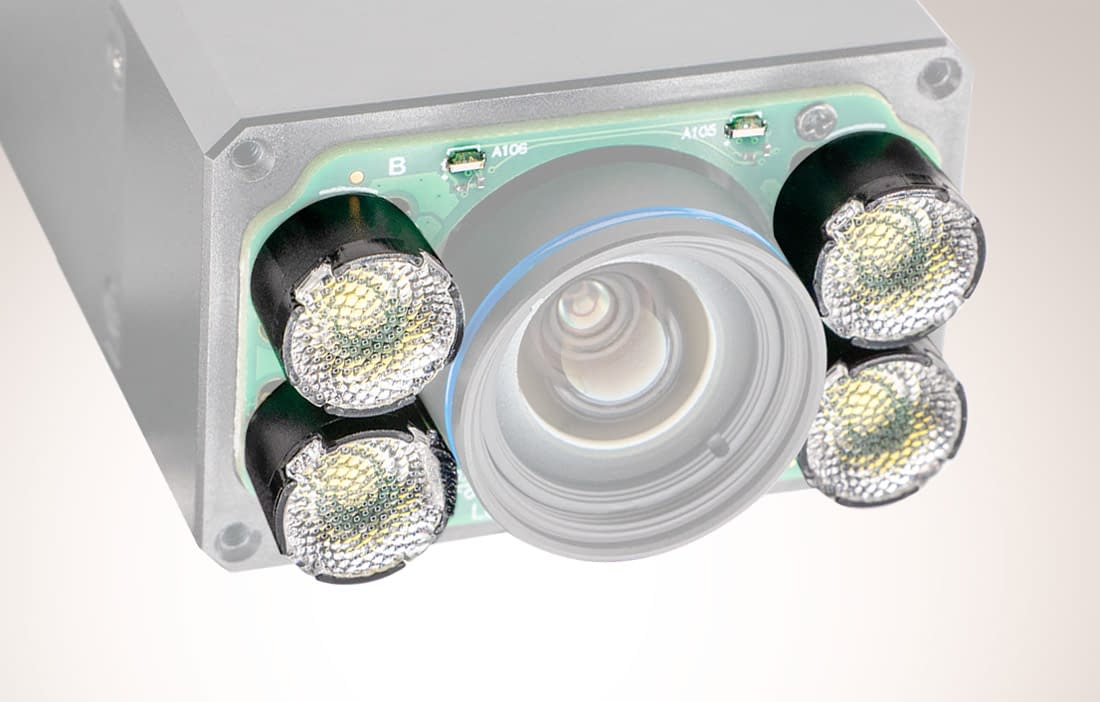

LED照明
プログラム制御可能な内蔵LEDにより、用途に合わせて照明を調整でき、外部照明機器が不要になります。液体レンズと同様に、照明もPCソフトウェアからすべての制御・設定を行えます。撮像シーケンスに合わせた独自の設定を簡単に作成し、保存できます。
ステータス表示LED
上面に配置した2つの小型表示LEDで、合否判定（緑／赤）を明確に表示します。
Triton All-In-Oneのモデルラインアップ
| 型番 | 画素数 | モノクロ／カラー | 解像度 | フレームレート | 焦点距離 | 視野（FoV） | ワーキングディスタンス | 照明色 | センサ名 | 電子シャッター方式 | インターフェース | Availability |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TAO034S-C06W | 3.2 MP | カラー | 2048 x 1536 px | 78 fps | 6mm | 42° x 31° | 50mm - ∞ | 白色 | Sony IMX900 CMOS | グローバルシャッター | 2.5GigE, M12 | Q2, 2027 |
| TAO034S-M06R | 3.2 MP | モノクロ | 2048 x 1536 px | 78 fps | 6mm | 42° x 31° | 50mm - ∞ | 赤色 | Sony IMX900 CMOS | グローバルシャッター | 2.5GigE, M12 | Q2, 2027 |
| TAO034S-C12W | 3.2 MP | カラー | 2048 x 1536 px | 78 fps | 12mm | 22° x 16° | 90mm - ∞ | 白色 | Sony IMX900 CMOS | グローバルシャッター | 2.5GigE, M12 | Q2, 2027 |
| TAO034S-M12R | 3.2 MP | モノクロ | 2048 x 1536 px | 78 fps | 12mm | 22° x 16° | 90mm - ∞ | 赤色 | Sony IMX900 CMOS | グローバルシャッター | 2.5GigE, M12 | Q2, 2027 |
画角と撮像範囲
内蔵LED照明の照射範囲は、各モデルのレンズの視野に光学的に合わせて設計されています。このFoVに合わせた設計により、検査領域全体を均一に照明し、周辺部の光量低下を抑えます。
さらなる高速化、変わらないFactory Tough™品質
Triton All-In-Oneは、コスト効率に優れたコンパクトなカメラで、これまでにない性能を提供します。2.5GigE（300 MB/s）インターフェースの採用により、サイズ、熱管理、Power over Ethernet（PoE）対応を犠牲にすることなく、1GigEカメラを上回る帯域幅を実現します。
1GigEカメラからアップグレードし、2.5倍のフレームレートを実現するFactory Tough™産業用カメラをご活用ください。以下の特長を備えています。
• アクティブセンサーアライメント
• Power over Ethernet（PoE）
• 広い動作温度範囲（周囲温度-20～55°C）
• 耐衝撃・耐振動設計
• 産業環境に対応したEMCイミュニティ
• IP67等級の防塵・防水性能。
2.5ギガビットEthernet
産業用途に適した、高速・高信頼性・高汎用性のインターフェース。
ケーブル長100 m
Triton All-In-Oneとホスト間を100 mのシールド付きCAT5eまたはCAT6ケーブルで接続でき、絶縁型電源供給に対応します。
2.5 Gb/sの帯域幅
非圧縮のRAW画像データを最大2.5 Gb/s（300 MB/s）でストリーミングできます。
Power over Ethernet
Power over Ethernet（PoE）により、1本のケーブルでデータ転送と電源供給を行い、設計と保守を簡素化できます。
100%準拠
GigE Visionに準拠したサードパーティー製ソフトウェアおよびハードウェアと互換性があります。
M12およびM8コネクター
M12 EthernetコネクターとM8 GPIOコネクターは、堅牢で確実なケーブル接続を実現し、汚れ、ほこり、水の侵入を防ぎます。M12 EthernetコネクターはIEC 61076-2-109で標準化されており、GigE Vision規格にも採用されています。確実に固定できる8ピンM8 GPIOコネクターはIEC 61076-2-104に準拠し、フォトカプラー絶縁入力1系統、フォトカプラー絶縁出力1系統、双方向I/O 2系統を備えています。振動のある環境でも安定して動作するように設計されており、電気的干渉を防ぐシールドを備えています。

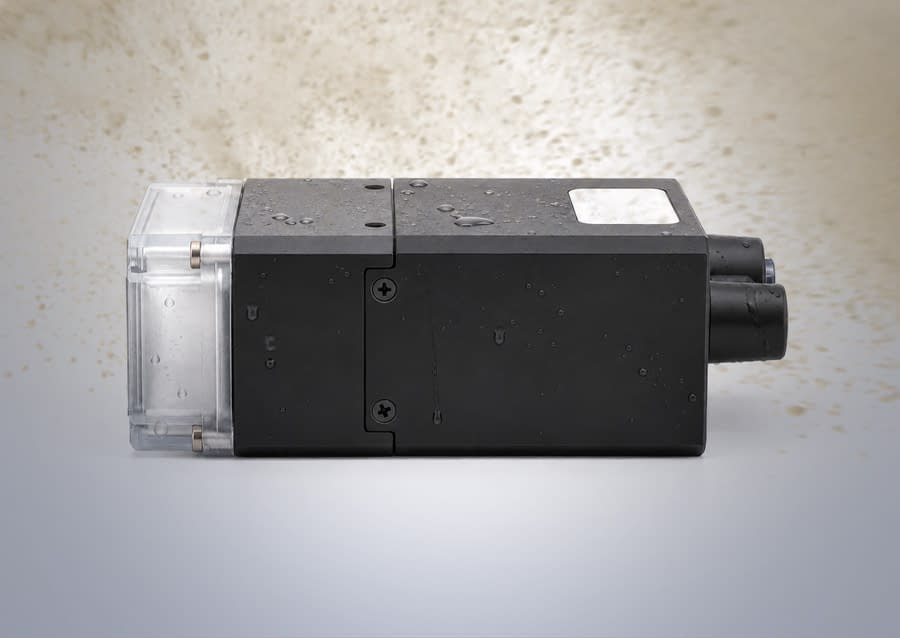

IP67保護等級
IP67とは？
IP（Ingress Protection）保護等級は、固形物や液体の侵入に対する保護性能を分類する国際規格です。Triton All-In-Oneは、ほこり、汚れ、砂などの固形粒子から保護されます。また、水深1 mに30分間浸漬しても内部への浸水を防ぎます。かさばる追加の保護筐体を使用せずに、過酷な環境でも高画質な撮像と長期的な耐久性を確保できます。
Arena SDK
高機能なソフトウェア開発キット、Arenaをご紹介します。Arena SDKは、最新の業界標準とソフトウェア技術を活用できるよう、基礎から設計されています。少ない関数呼び出しで高速に動作し、GenICam規格に基づくモダンなGUIにより、優れた使いやすさを実現しています。さらに、LUCIDのArenaView GUIはJupyterLabの組み込みサポートにより機能が拡張され、単なるカメラビューアーを超えた開発環境を提供します。JupyterLabを内蔵したArenaViewには、すべてのSDK機能やカメラ性能のテストと文書化に使用できる、事前設定済みの対話型開発環境が用意されています。実行可能なPythonコード、リッチテキスト、インタラクティブな可視化を含むノートブックドキュメントを作成でき、ArenaView内でカメラストリームのライブ映像を表示するカメラGUIを構築できます。
• サンプルコードと充実したAPI群をSDKに同梱。
• 使いやすいHTML5ドキュメントでヘルプトピックを検索可能。
• カスタムGUIを迅速に開発できるArena UIツールキット。
• 画像の表示と取得に対応したArenaView GUI。
• ArenaView内のJupyterLabがPythonによる対話型開発環境を提供。
詳細はArena SDKのページをご覧ください。
