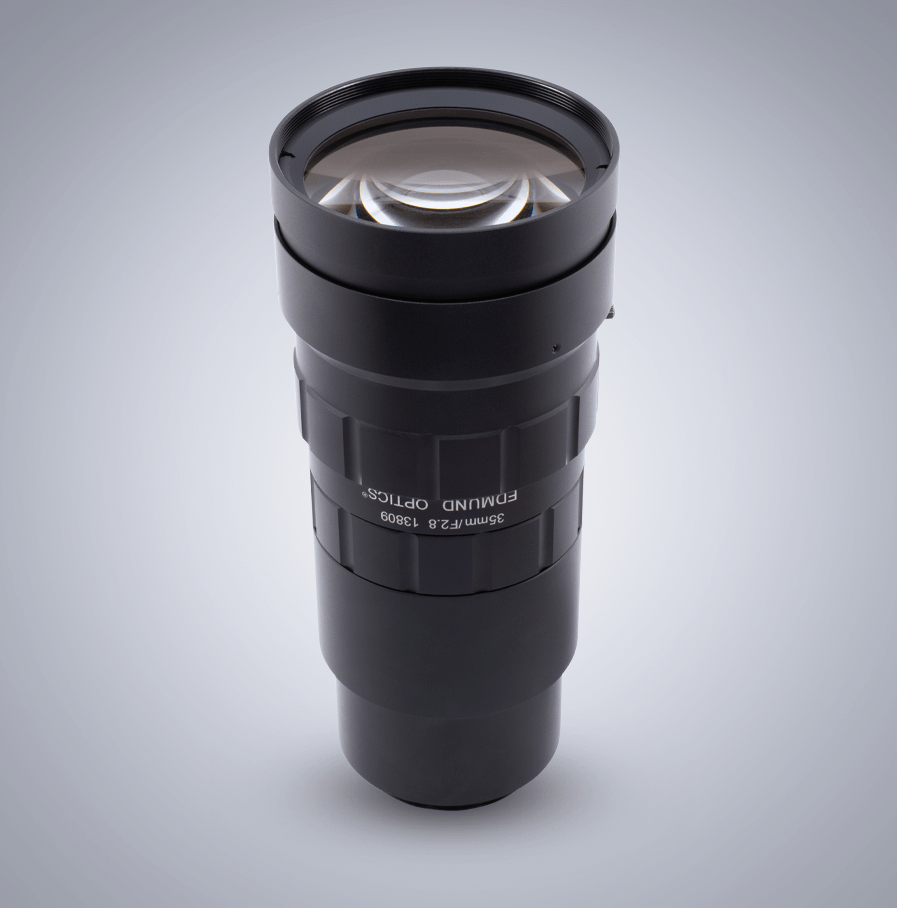

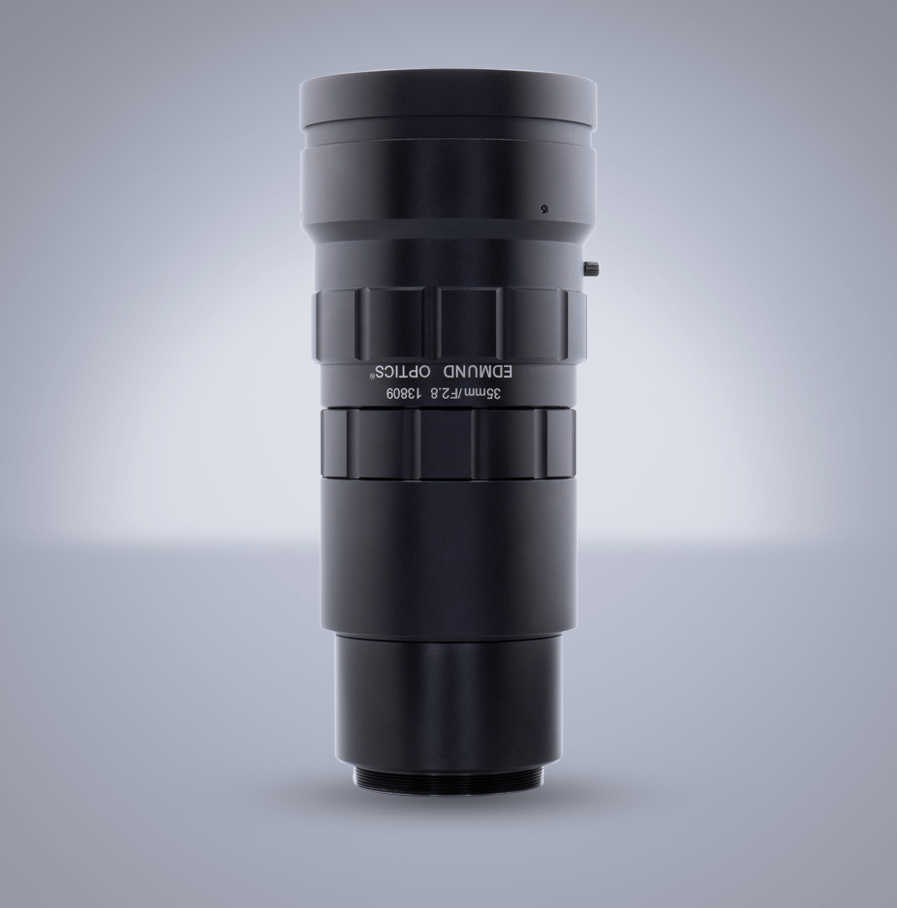

Edmund Optics TFL-IIマウント APS-H 35mm f/2.8（LHシリーズ）
TECHSPEC® LHシリーズ固定焦点レンズは、APS-Hフォーマットの120メガピクセルセンサー向けに設計されています。LHシリーズは、2.2μmの画素サイズに本格的に対応する初の大判レンズです。これらの超高解像度レンズは、APS-Hセンサー（対角35.5mm）に加え、より大型の35mmフルフレームセンサー（対角43.3mm）にも対応します。TECHSPEC LHシリーズ固定焦点レンズは、マシンビジョンをはじめ、さまざまなファクトリーオートメーションやディスプレイ検査用途に求められる超高解像度を実現します。
仕様
| Edmund Optics 型番 | 13-809 |
|---|---|
| LUCID SKU: | EOLH350 |
| 焦点距離 | 35 mm |
| 絞り | f/2.8 – f/22 |
| ワーキングディスタンス | 250 mm – ∞ |
| 最大歪曲率 (%) | 6.8 |
| フィルターネジ | M72 x 0.75 |
| コーティング | λ/4 MgF2 |
| 全長 | 175.8mm |
| レンズ構成枚数（群） | 11 (9) |
| 外径 | 75mm |
| タイプ | 固定焦点レンズ |
| 開口数 NA、物体側 | 0.02137 |
| 重量 | 1029g |
| 視野角、APS-Hセンサー | 47.3° |
|---|---|
| 最大センサーフォーマット | 35mm（43.3mm イメージサークル） | マウント | TFL-IIマウント |
| 視野、4/3″センサー | 142.0mm – 28.2° |
| 視野、1″センサー | 104.2mm – 20.9° |
| 視野、1/1.8″センサー | 58.3mm – 11.8° |
| 視野、1.1″センサー | 115.9mm – 23.2° |
| 視野、2/3″センサー | 71.3mm – 14.4° |
USD $2,875.00
