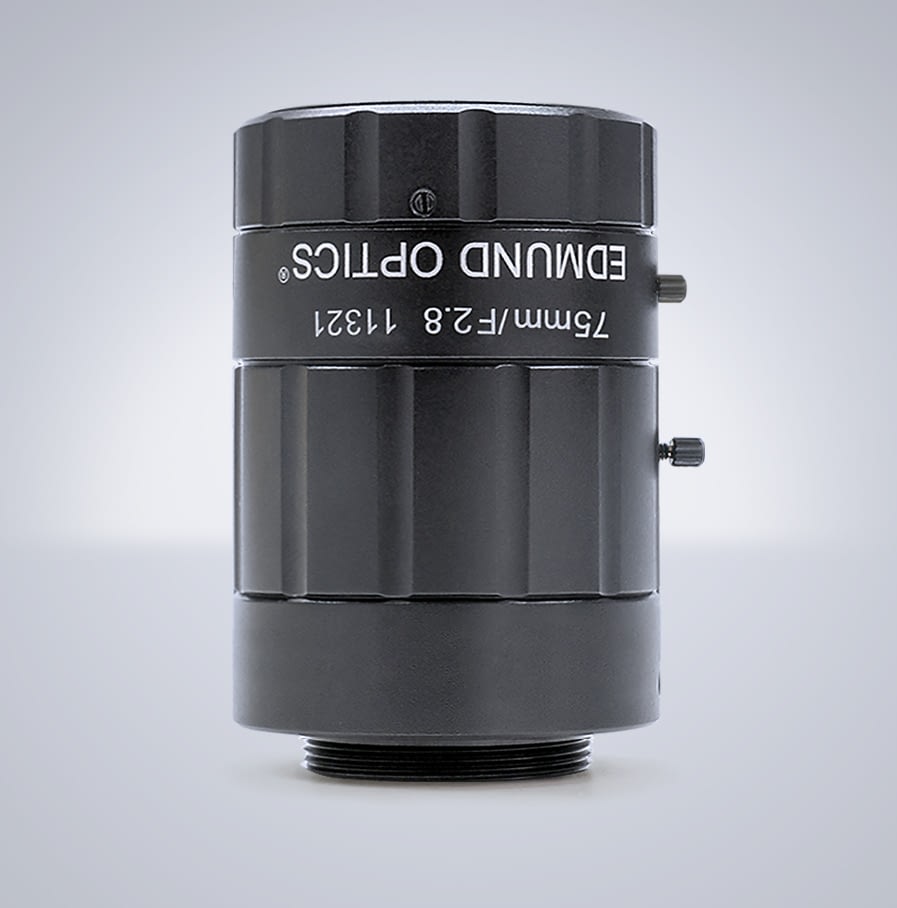

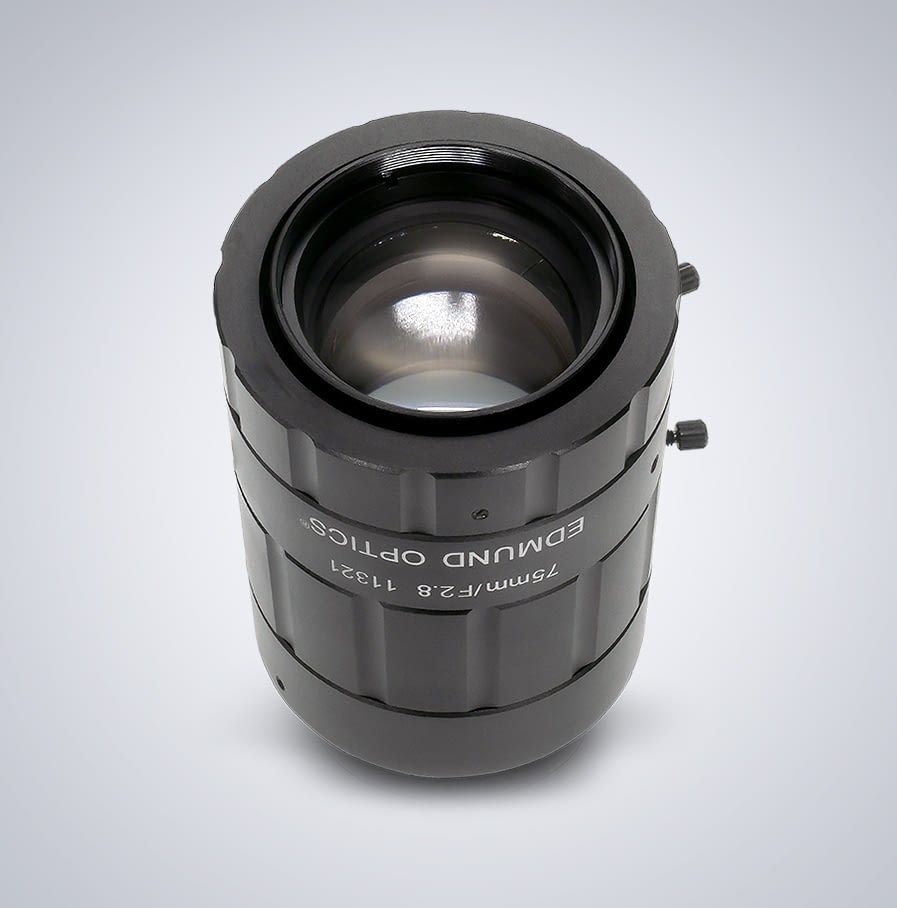

Edmund Optics TFLマウント APS-C 75mm f/2.8 レンズ
TECHSPEC® CA (Compact APS) シリーズ 固定焦点レンズは、高解像度大判センサー用にデザインされています。28mmのイメージサークルを持つAPS-Cフォーマットに対応した本レンズは、カメラマウントにTFLマウントを採用します。TFLマウントは、M35 x 0.75 のねじ込み式マウントで、17.5mmのフランジバック距離を有します。これはCマウントのフランジバック距離と同じで、丈夫さや扱いやすさを提供します。TECHSPEC® CA シリーズ 固定焦点レンズは、コンパクトサイズながら大判センサーに対応しており、マシンビジョンやファクトリーオートメションといったアプリケーションに理想的になります。Atlas TLFマウントモデルとの互換性： ATL314S, ATL196S, ATL168S.
主な仕様
| Edmund Optics 製品名称 | 11-321 |
|---|---|
| 焦点距離 | 75 mm |
| 絞り範囲 (f no.) | f/2.8 – f/16 |
| 作動距離 | 500 mm – ∞ |
| フィルタ径 | M40.5 x 0.5 |
| コーティング | MgF2 |
| 全長 | 84.61mm |
| 素子枚数 (群数) | 8 (5) |
| 外径 | 56mm |
| タイプ | Fixed Focal Length Lens |
| 物体側 NA | 0.0393 |
| 自重 | 448g |
| 実視野 (@APS-C型カメラ; 水平方向) | 129.6mm – 15.3° |
|---|---|
| 許容最大センサーフォーマット | APS-C | マウント | TFLマウント |
| 実視野 (@1/1.8型カメラ; 水平方向) | 41.4mm – 4.9° |
| 実視野 (@1/2.5型カメラ; 水平方向) | 33.3mm – 4.0° |
| 実視野 (@1/4型カメラ) | 20.7mm – 2.5° |
| 画角 (@4/3型カメラ; 水平方向) | 99.7mm – 11.8° |
| 実視野 (@1型カメラ) | 73.6mm – 8.7° |
| 実視野 (@1/2型カメラ; 水平方向) | 36.8mm – 4.4° |
| 実視野 (@1/3型カメラ; 水平方向) | 27.6mm – 3.3° |
| 実視野 (@2/3型カメラ; 水平方向) | 50.6mm – 6.0° |
