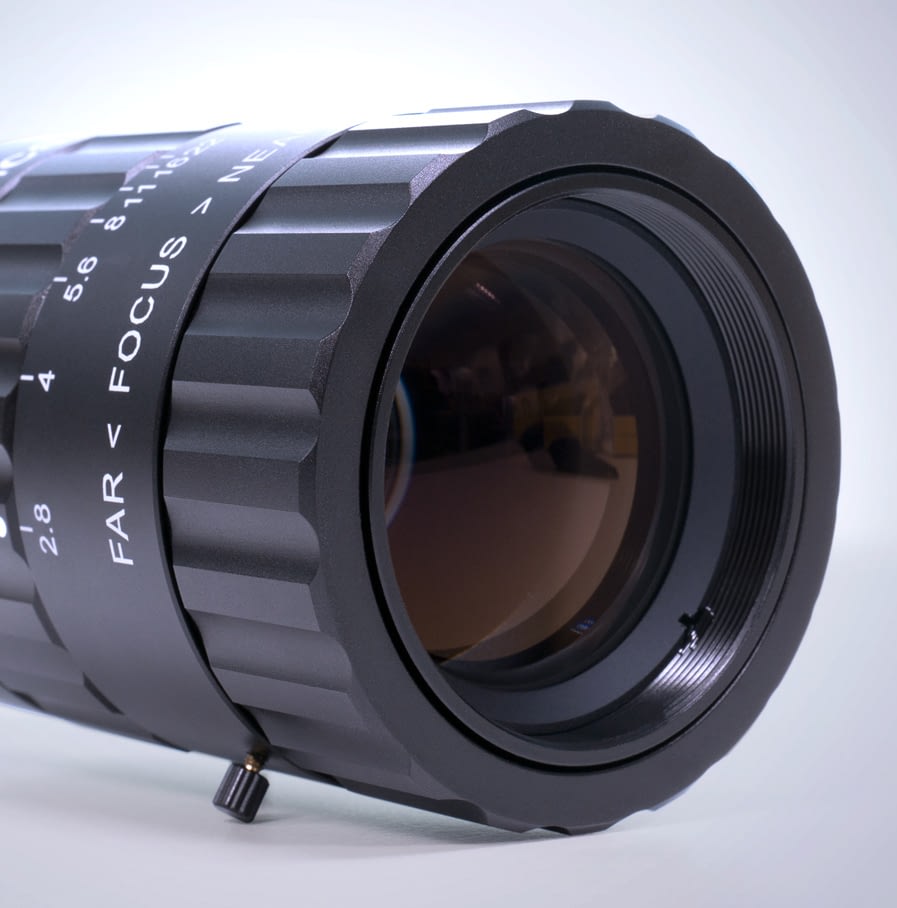

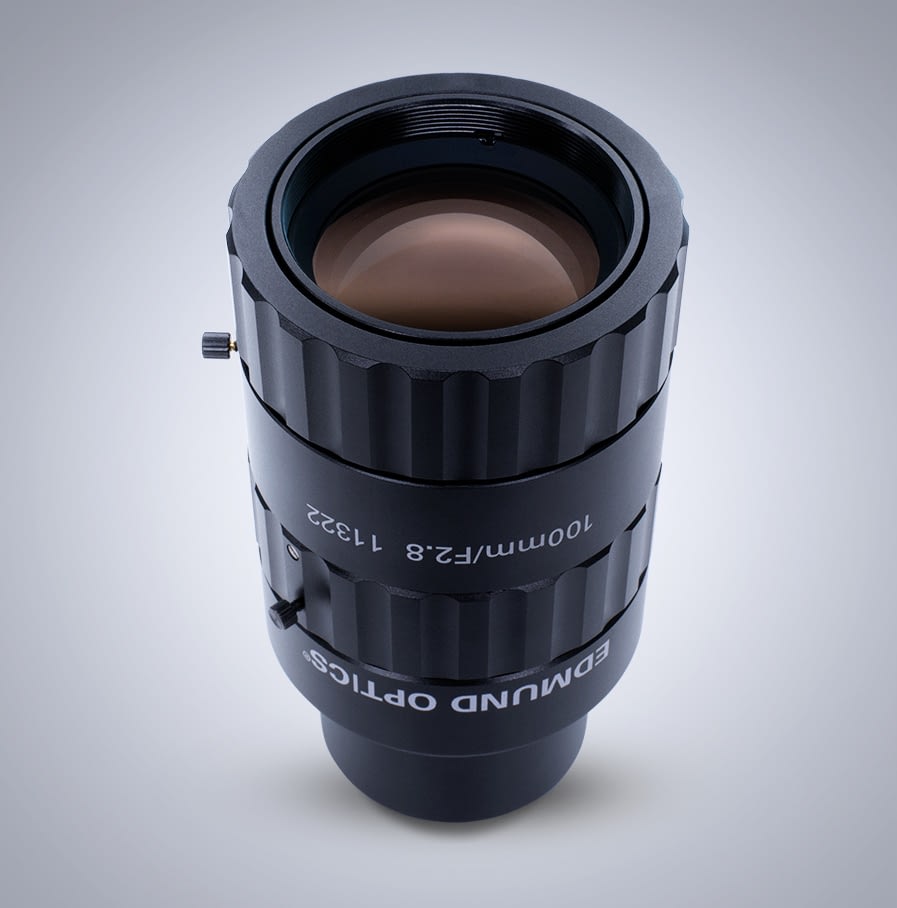

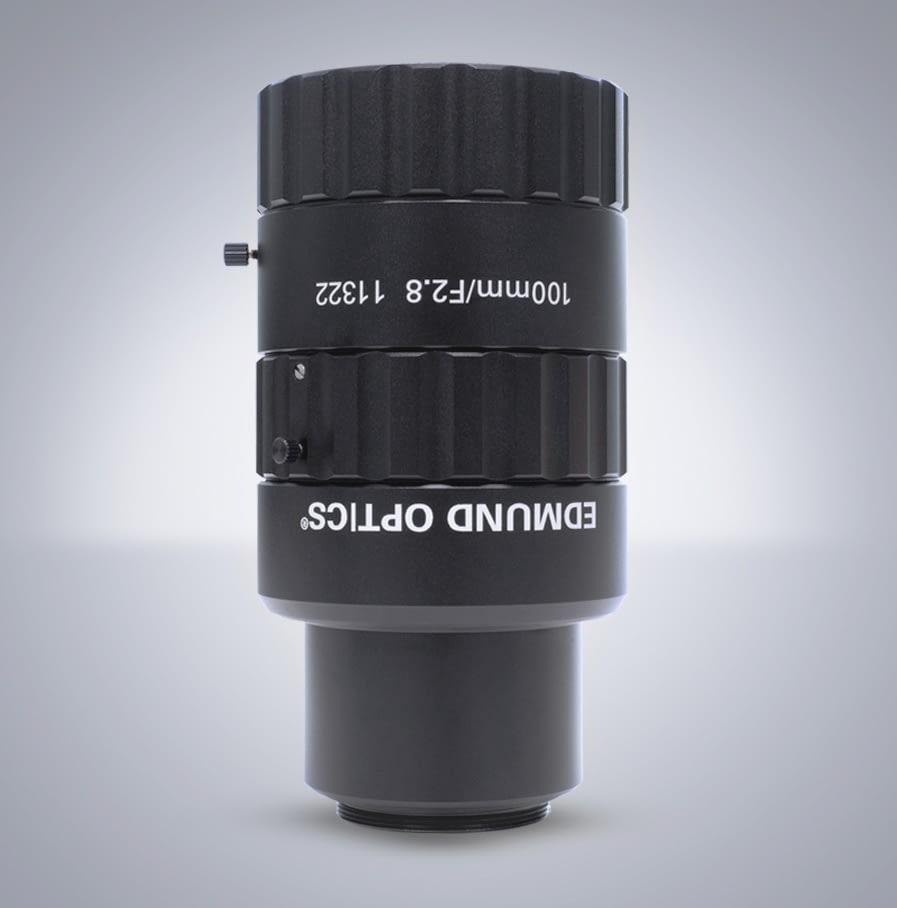

Edmund Optics TFLマウント APS-C 100mm f/2.8 レンズ
TECHSPEC® CA (Compact APS) シリーズ 固定焦点レンズは、高解像度大判センサー用にデザインされています。28mmのイメージサークルを持つAPS-Cフォーマットに対応した本レンズは、カメラマウントにTFLマウントを採用します。TFLマウントは、M35 x 0.75 のねじ込み式マウントで、17.5mmのフランジバック距離を有します。これはCマウントのフランジバック距離と同じで、丈夫さや扱いやすさを提供します。TECHSPEC® CA シリーズ 固定焦点レンズは、コンパクトサイズながら大判センサーに対応しており、マシンビジョンやファクトリーオートメションといったアプリケーションに理想的になります。 Atlas TLFマウントモデルとの互換性： ATL314S, ATL196S, ATL168S.
主な仕様
| Edmund Optics 製品名称 | 11-322 |
|---|---|
| 焦点距離 | 100mm |
| 絞り範囲 (f no.) | f/2.88 – f/22 |
| 実視野 (@APS-C型カメラ; 水平方向) | 102.1mm – 12.7° |
| 作動距離 | 500mm – ∞ |
| タイプ | Fixed Focal Length Lens |
| 全長 | 132.97mm |
| 素子枚数 (群数) | 8(5) |
| 外径 | 61mm |
| 自重 | 597g |
| コーティング: | MgF2 400-700nm |
| 許容最大センサーフォーマット | APS-C |
| マウント | TFLマウント | 物体側 | 0.0321 |
|---|---|
| フィルタ径 | M46 x 0.75mm |
| 実視野 (@1/1.8型カメラ; 水平方向) | 32.8 – 4.1° |
| 実視野 (@1/2.5型カメラ; 水平方向) | 26.4mm – 3.3° |
| 実視野 (@1/4型カメラ) | 16.4mm – 2.1° |
| 画角 (@4/3型カメラ; 水平方向) | 78.8mm – 9.8° |
| 実視野 (@1型カメラ) | 57.6mm – 7.3° |
| 実視野 (@1.1型センサー; 水平方向) | 64.7mm – 8.1° |
| 実視野 (@1/2型カメラ; 水平方向) | 28.8mm – 3.7° |
| 実視野 (@1/3型カメラ; 水平方向) | 21.9mm – 2.7° |
| 実視野 (@2/3型カメラ; 水平方向) | 40.1mm – 5.0° |
USD $960.00
