10-Gigabit-Ethernet mit Power over Ethernet (PoE) gepaart mit hochwertigen Global-Shutter- und Rolling-Shutter-CMOS-Sensoren ermöglicht der Atlas10 eine überlegene Bildgebungsleistung mit schnellen Bildraten in einer kompakten Industriekamera. Mit der Option, den ROI (Region of Interest) zu reduzieren, sowie Binning- und Dezimierungsoptionen können Anwender mit der Atlas10 noch höhere Bildraten erzielen. Alle Atlas10-Modelle unterstützen RDMA (Remote Direct Memory Access), wenn sie mit einer der RDMA-HCA-Netzwerkschnittstellenkarten von LUCID gekoppelt sind, um eine kopierfreie Datenübertragung unter Umgehung der CPU und des Betriebssystems für effizienteres und zuverlässigeres Kamera-Streaming zu ermöglichen.
Objektivanschluss erhältlich
Netzwerkkarte
erfahren
5.0～65MPセンサー
PoE対応
PTP（IEEE1588）トリガー
アクティブ・センサ・アライメント
+
費用対効果の高いRDMA
さらに詳しく
5,0 bis 65 MP Sensoren
Aktive Sensorausrichtung
PTP (IEEE 1588) Auslöser
PoE Aktiviert
+
Kostengünstiges RDMA
Weitere Informationen
5.0 ~ 65 MP 센서
액티브 센서 정렬
PTP(IEEE 1588) 트리거
PoE 사용 가능
+
비용 효율적인 RDMA
자세히 알아보기
Atlas10 10GigE Kameras - zuverlässiges Streaming mit 1,2 GB/s und RDMA
Entdecken Sie unsere Atlas10 10GigE RDMA Kameramodelle
| Kameramodell | Auflösung | Auflösung (HxV) | Bildrate | Sensor | Max. Bildkreis | Pixelgröße | Shutter-Technologie | Objektivanschluss | Mono / Farbe | Schnittstelle |
|---|---|---|---|---|---|---|---|---|---|---|
| ATX650G | 65,0 MP | 9344 x 7000 px | 14.1 fps | Gpixel GMAX3265 CMOS | 2.3" | 3.2 µm | Global | TFL-II (M48 x 0,75) / Kein Objektivanschluss | Mono / Farbe | 10GigE, M12 |
| ATX470S | 47,0 MP | 8232 x 5588 px | 23,2 fps | Sony IMX492 CMOS | 1,4" | 2,315 µm | Rolling | TFL (M35 x 0,75) / Kein Objektivanschluss | Mono / Farbe | 10GigE, M12 |
| ATX450N | 45,0 MP | 8192 x 5460 px | 16 fps | onsemi XGS45000 CMOS | 2.2" | 3,2 µm | Global | TFL-II (M48 x 0,75) | Mono / Color | 10GigE, M12 |
| ATX314S | 31,4 MP | 6464 x 4852 px | 35 fps | Sony IMX342 CMOS | APS-C 27,9mm | 3,45 µm | Global | TFL (M35 x 0,75) / Kein Objektivanschluss | Mono / Farbe | 10GigE, M12 |
| ATX245S | 24,5 MP | 5320 x 4600 px | 45,4 fps | Sony IMX530 CMOS | 4/3" | 2,74 µm | Global | TFL (M35 x 0,75) | Mono / Farbe | 10GigE, M12 |
| ATX204S | 20,4 MP | 4504 x 4504 px | 54,1 fps | Sony IMX531 CMOS | 1,1" | 2,74 µm | Global | C-Mount | Mono / Farbe | 10GigE, M12 |
| ATX162S | 16,2 MP | 5320 x 3032 px | 76,1 fps | Sony IMX532 CMOS | 1,1" | 2,74 µm | Global | C-Mount | Mono / Farbe | 10GigE, M12 |
| ATX124S | 12,3 MP | 4096 x 3000 px | 89.7 fps | Sony IMX535 CMOS | 1/1.1″ | 2,74 µm | Global | C-Mount | Mono / Farbe | 10GigE, M12 |
| ATX081S | 8,1 MP | 2840 x 2840 px | 136.7 fps | Sony IMX536 CMOS | 2/3″ | 2,74 µm | Global | C-Mount | Mono / Farbe | 10GigE, M12 |
| ATX051S | 5,0MP | 2448 x 2048 px | 205 fps | Sony IMX537 CMOS | 1/1.8 | 2,74 µm | Global | C-Mount | Mono / Farbe | 10GigE, M12 |
Atlas10 UV 10GigE RDMA Kamera Modell
Die Atlas10 UV 10GigE (10GBASE-T) PoE+ Kamera mit dem hochempfindlichen Sony UV 8.1 MP IMX487 Sensor ist in der Lage, Bilder im gesamten ultravioletten (UV) Lichtspektrum (200 bis 400nm) zu erfassen. Die hohe Empfindlichkeit der Kamera im Bereich von 200 bis 400 nm, die auf der rückseitig beleuchteten Pregius S-Sensortechnologie basiert, eröffnet eine Vielzahl industrieller Anwendungen mit höherer Präzision bei transparenten Materialien (Kunststoff und PET), Halbleiterinspektion, Materialsortierung und mehr. Um mehr zu erfahren, besuchen Sie unsere UV-Webseite.
| Kameramodell | Auflösung | Auflösung (HxV) | Bildrate | Sensor | Max. Bildkreis | Pixelgröße | Shutter-Technologie | Objektivanschluss | Chroma / Empfindlichkeit | Schnittstelle |
|---|---|---|---|---|---|---|---|---|---|---|
 ATX081S-UC | 8.1 MP | 2840 x 2840 px | 136.8 fps | Sony IMX487 CMOS | 2/3″ | 2.74 µm | Global | C-Mount | Mono, 200nm to 1100nm | 10GigE, M12 |
maximale Leistung
加速されたパフォーマンス
Beschleunigte Leistung
가속화된 성능
RDMA steht für Remote Direct Memory Access. Mit RDMA können Atlas10-Kameras Bilddaten direkt an den Hauptspeicher eines PCs senden, ohne dass die CPU oder das Betriebssystem beteiligt sind. Dies bedeutet, dass die CPU und das Betriebssystem keine Ressourcen mehr für die Verwaltung der Datenübertragung aufwenden müssen, wodurch CPU-Ressourcen für andere Aufgaben frei werden. Für weitere Informationen über die Funktionsweise von RDMA für Atlas10-Kameras laden Sie bitte unser RDMA-Whitepaper im PDF-Format herunter..
• Atlas10 Kamera
• Kompatible RDMA-HCA-Netzwerkschnittstellenkarte:
LUCID vertreibt zwei kompatible 10GigE RDMA HCA Netzwerkkarten:
1) LUCID 2-CH 10G/1G RDMA PoE+ Host Channel Adapter (HCA) Netzwerkkarte (P/N: PCIE-10GPOE2-LUCID)
2) 2-CH 10G/1G RDMA Host Channel Adapter (HCA) Netzwerkkarte (P/N: PCIE-10GETH2-BC)
(Bitte beachten Sie, dass die oben genannten RDMA-Karten einen PCIe Generation 3 x8-Steckplatz im Host-PC benötigen.)
1) LUCID 2-CH 10G/1G RDMA PoE+ Host Channel Adapter (HCA) Netzwerkkarte (P/N: PCIE-10GPOE2-LUCID)
2) 2-CH 10G/1G RDMA Host Channel Adapter (HCA) Netzwerkkarte (P/N: PCIE-10GETH2-BC)
(Bitte beachten Sie, dass die oben genannten RDMA-Karten einen PCIe Generation 3 x8-Steckplatz im Host-PC benötigen.)
• M12 auf RJ45 Cat6a Kabel. Klicken Sie hier, um eine vollständige Liste der Kabel anzuzeigen.
• M8 GPIO-Stromversorgung (wird benötigt, wenn Sie eine Nicht-PoE-RDMA-NIC erwerben). Klicken Sie hier, um M8 GPIO Power Supply zu sehen
LUCIDs RDMA-Implementierung ist nur mit Atlas10 – 10GigE-Kameras (alle Atlas10-Kameramodelle sind RDMA-fähig) und den in unserem Webstore erhältlichen RDMA Host Channel Adapter (HCA)-Netzwerkkarten kompatibel.
Host PC:
Windows 10 (64-bit) oder Windows 11 (64-bit)
Arena Software Development Kit:
Arena SDK für Windows Version 1.0.41.8 oder höher
Atlas10 Kamera Firmware:
Für bestehende Atlas10-Benutzer müssen Sie die Firmware Ihrer Atlas10-Kamera auf Version 1.20.0.0 oder höher aktualisieren. Die folgende Atlas10-Firmware unterstützt RDMA:
ATX051S_1.20.0.0_Firmware.zip
ATX081S_1.20.0.0_Firmware.zip
ATX081S-UV_1.20.0.0_Firmware.zip
ATX124S_1.20.0.0_Firmware.zip
ATX162S_1.20.0.0_Firmware.zip
ATX204S_1.20.0.0_Firmware.zip
ATX245S_1.21.0.0_Firmware.zip
ATX314S_1.20.0.0_Firmware.zip
ATX470S_1.22.0.0_Firmware.zip
ATX650G_1.20.0.0_Firmware.zip
Besuchen Sie unseren Downloads Hub, um das neueste Arena SDK und die Atlas10 Firmware herunterzuladen.
LUCIDs RDMA-Implementierung bietet eine kosteneffektive Lösung für eine kopierfreie Bildübertragung zwischen Kamera und Host-PC.
Aktuelle Benutzer von Atlas10-Kameras können die neueste Kamera-Firmware mit RDMA-Unterstützung kostenlos herunterladen und installieren. Unser Arena SDK ist ebenfalls kostenlos erhältlich. Bitte besuchen Sie unseren Downloads Hub, um die Dateien herunterzuladen.
Die Preise der Atlas10-Kameras reichen je nach Modell von $1850 (5MP-Modell) bis zu $8.850 (65 MP-Modell) USD. Alle Atlas10-Kameras unterstützen 10GigE-Datenbandbreite mit Power over Ethernet (PoE) über Standard-Cat6A-Verkabelung. Unsere Dual-Port-RDMA-10GigE-HCA-Netzwerkschnittstellenkarten haben den gleichen Preis wie unsere Nicht-RDMA-10GigE-Netzwerkschnittstellenkarten, nämlich $400 (PoE+-Karte, PCIE-10GPOE2-LUCID) und $275 (Nicht-PoE-Karte, PCIE-10GETH2-BC).
Die Treiber für die RDMA-HCA-Netzwerkschnittstellenkarten (LUCIDs und Broadcoms) werden mit Arena SDK gepackt und installiert. Das Arena SDK-Installationsprogramm installiert und konfiguriert den NIC-Treiber und den SPI-Treiber.
Ja, alle Atlas10-Kameras und alle 10GigE-Netzwerkkarten (RDMA- und Nicht-RDMA-NICs) unterstützen UDP-Datenübertragungen. Bitte beachten Sie, dass UDP ein anderes Datenübertragungsprotokoll als RDMA ist und beide nicht gleichzeitig aktiviert werden können.
Ja, TCP funktioniert mit den RDMA-Karten und der neuen Kamera-Firmware. Bitte beachten Sie, dass TCP ein anderes Datenübertragungsprotokoll als RDMA ist und beide nicht gleichzeitig aktiviert werden können. RDMA ermöglicht ähnliche Zuverlässigkeitsfunktionen wie TCP, d. h. Flusskontrolle und Paketwiederholung auf Hardware-Ebene (von der Kamera und der RDMA-HCA-Netzwerkkarte verwaltet). Für diese Zuverlässigkeitsfunktionen sind keine CPU- oder Betriebssystem-Ressourcen erforderlich).
Derzeit hat LUCID keine speziellen Netzwerk-Switches für Atlas10 RDMA-Kameras und unsere RDMA-HCA-Netzwerkkarten qualifiziert. Wir planen, in naher Zukunft weitere Switches zu testen.
Da jede Anwendung anders ist, ist es unmöglich, eine genaue prozentuale CPU-Reduzierung anzugeben, sobald RDMA aktiviert ist. Die Ergebnisse hängen davon ab, wie viele Atlas10-Kameras verwendet werden, von der CPU- und Hardwarekonfiguration des Host-PCs und der Konfiguration des Betriebssystems. Die Benutzer können jedoch eine erhebliche Reduzierung der CPU-Nutzung während des RDMA-Streamings im Vergleich zum herkömmlichen UDP-Streaming erwarten.
LUCIDs eigene interne Testergebnisse:
-Unsere Tests auf einem i9-10900x mit 128 GB Arbeitsspeicher zeigen eine Reduzierung der CPU-Auslastung von 5,4 % (non-RDMA) auf 0,08 % (RDMA) bei der Übertragung von 4 Atlas10-Kameras.
-Unsere Tests auf einem i3-10300 mit 32 GB Arbeitsspeicher zeigen eine Reduzierung der CPU-Auslastung von 21 % (non-RDMA) auf 3 % (RDMA) bei der Übertragung von 2 Atlas10-Kameras.
Als aktives Mitglied des GigE Vision-Standardisierungsausschusses unterstützt LUCID die Integration der RDMA-Technologie in die nächste Version des GigE Vision-Standards. LUCID ist davon überzeugt, dass die Standardisierung der RDMA-Technologie die Einführung von schnelleren Ethernet-Übertragungsraten wie 10GigE, 25GigE und darüber hinaus beschleunigen wird.
Nein, RDMA ist nicht für die 1GigE-, 2,5GigE- oder 5GigE-Kameras von LUCID verfügbar. Wir haben keine Pläne, es für diese Schnittstellen verfügbar zu machen. RDMA ist nur bei Atlas10 – 10GigE Kameras verfügbar.
Ultrahochauflösende Sensoren, außergewöhnliche Bildqualität
Die Atlas10 – 10GigE Kameras verfügen über hochauflösende Sensoren mit außergewöhnlicher Bildqualität. Das Kameradesign maximiert und erhält die Abbildungsleistung innerhalb eines weiten Betriebstemperaturbereichs von -20 bis 50°C. Unsere strenge Qualitätskontrolle während der Herstellung stellt sicher, dass alle Geräte unsere EMVA 1288 Qualitätsziele erfüllen.
Atlas10 47MP ATX470S
8192 x 5556px, Sony IMX492
Quanten-Effizienz (@ 500nm)
85.5%
Zeitliches Rauschen
7.83 e-
Dynamikbereich
65.4 dB
Sättigungskapazität
15655 e-
Atlas10 65MP ATX650G
9344 x 7000px, Gpixel GMAX3265
Quanten-Effizienz (@ 500nm)
62.5%
Zeitliches Rauschen
5.38 e-
Dynamikbereich
64.5 dB
Sättigungskapazität
9957 e-
EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/
light collection
light collection
Aktive Sensorausrichtung

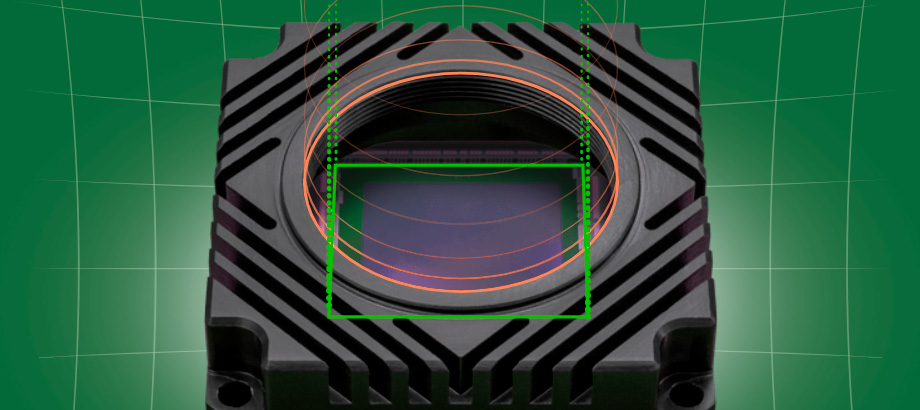

Bei größeren Sensoren können geringfügige Abweichungen in der Sensorneigung und -drehung einen negativen Einfluss auf die Bildgebung haben. Deshalb werden alle Atlas-Kameras aktiv ausgerichtet, um die Sensorneigung und -drehung zu minimieren und die Mitte des Bildsensors auf die optische Achse des Objektivs zu legen. Das Ergebnis ist ein präzise angebrachter Großformatsensor, der zum Objektivanschluss ausgerichtet ist, so dass die Bilder auch in den Ecken gestochen scharf sind. Erfahren Sie mehr über unser Active Sensor Alignment Verfahren in unserem tech brief.
10Gbps - 10x GigE Vision Geschwindigkeiten mit Power over Ethernet (PoE+)
Power Over Ethernet
Power over Ethernet (PoE+, IEEE 802.3at) ermöglicht es, sowohl Daten als auch Strom über ein M12-Ethernet-Kabel zu übertragen. Dies bietet einen Mehrwert, da die Anzahl der benötigten Kabel reduziert und die zukünftige Wartung minimiert wird.
100% Konform
Die Atlas10 ist mit Software- und Hardwareanbietern kompatibel, die GigE Vision-konform sind. Dies gewährleistet einen zuverlässigen und konsistenten Betrieb bei verschiedenen Anbietern.
Sichere und robuste M12- und M8-Steckverbinder
Die M12-Ethernet- und M8-GPIO-Steckverbinder sind so konzipiert, dass sie den Anforderungen einer industriellen Umgebung standhalten. Der M12-Ethernet-Steckverbinder ist als IEC 61076-2-109 genormt und im GigE-Vision-Standard enthalten. Sein robustes Design ermöglicht die Beständigkeit gegen starke Vibrationen und den Schutz gegen elektrische Störungen. Der sichere 8-polige M8-GPIO-Steckverbinder ist nach IEC 61076-2-104 standardisiert und verfügt über eine optoentkoppelte Eingangsleitung, eine optoentkoppelte Ausgangsleitung und zwei bidirektionale Leitungen. M12-Ethernet- und M8-GPIO-Anschlüsse sind die überlegene Wahl für anspruchsvolle Anwendungen, wie z. B. in der Industrie, im Automobilbau, in der Landwirtschaft, in der Prozesssteuerung, in der Lebensmittel- und Getränkeindustrie sowie in der Medizintechnik.
