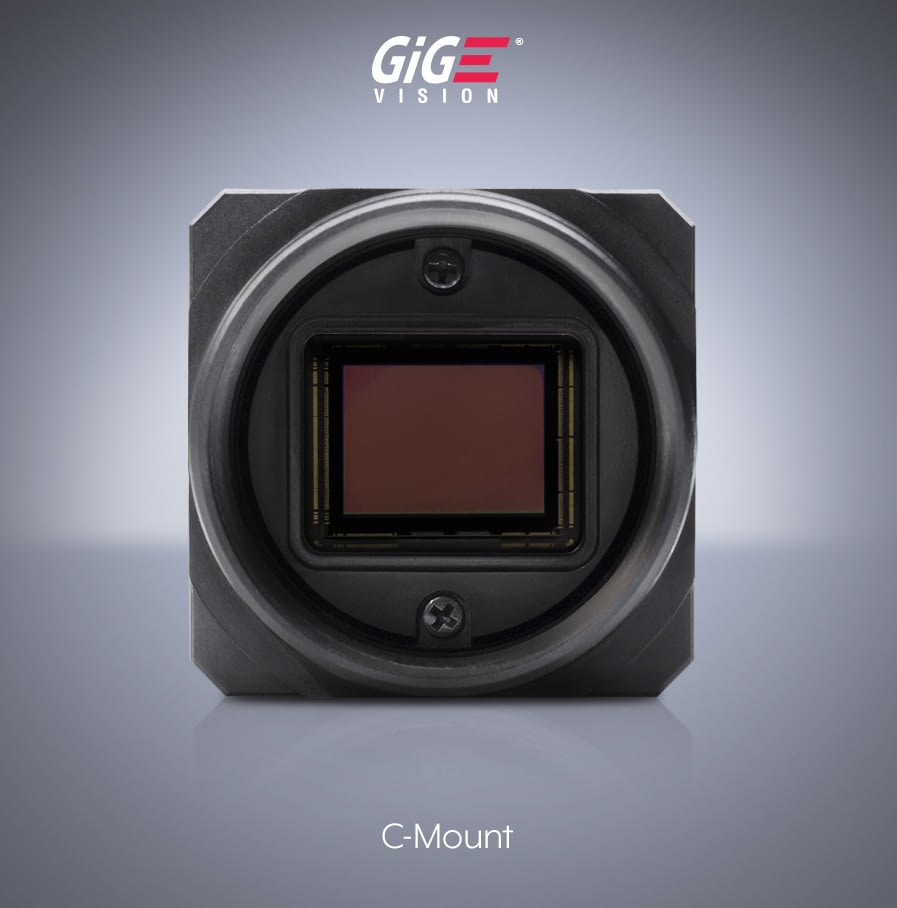

Triton 12,3 MP Model (IMX545)

Sensor
Sony IMX545 CMOS
Auflösung
12,3 MP 4096 x 3000 px
Bildrate
9,0 FPS
KameramodellMono/FarbeObjektivanschlussGigE Vision SchnittstelleEnthaltenes Zubehör
TRI124S-CCFarbeC-mountM12M8 GPIO IP67 Cap
TRI124S-MCMonoC-mountM12M8 GPIO IP67 Cap

Bitte wählen Sie Ihre Kamerakonfiguration aus:

Artikelnummer: n.a. Kategorie:

Spezifikationen

Sensor
SensorSony IMX545 CMOS
Shutter-TechnologieGlobal
Sensorgröße14,0 mm (Type 1/1,1″)
Auflösung4096 x 3000 px, 12,3 MP
Pixelgröße2,74 µm (H) x 2,74 µm (V)
Bildrate*9,0 FPS (10 FPS) @ 12,3 MP
Gehäuse
Abmessungen29 x 29 x 45 mm
ObjektivanschlussC-Mount
Gewicht67 g
SchutzartIP67 (Für den vollen IP67 Schutz verwenden Sie mit der Kamera einen Objektivtubus und IP67 Kabel)
Schnittstellen und Leistungsdaten
Schnittstelle1000BASE-T GigE M12 (8-Pin X-Coded), PoE
GPIO SchnittstelleM8, 8-pin-Steckverbinder
Opto-isolierte E/A-Anschlüsse1 input (2.5V-24V und 10.5V-24V), 1 output
Non-isolierte E/A-Anschlüsse2 bidirektionale
SpannungsversorgungPoE (IEEE 802.3af), oder 12-24 VDC extern
Leistungsaufnahme3,1W via PoE, 2,5W bei externer Stromversorgung
*Max FPS basierend auf 10 % Device Link Throughput Reserve für das erneute Senden von Paketen. Die in Klammern () angegebenen FPS basieren auf 0 % Device Link Throughput Reserve. LUCID empfiehlt 10 % Reserve für die Stream-Zuverlässigkeit.
Kamerafeatures
Bildspeicher128 MB
BildoptimierungGain, gamma, black level, Weißabgleich, LUT, CCM, pixel correction, hue, saturation, color space conversion
PixelformateMono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
BildkontrolleHorizontal und vertikal binning, decimation, ROI, horizontal und vertikal flip
Bit-Tiefe12 bit
Gain0 dB bis 48 dB analog und digital
Belichtung35.50 μs bis 10 s (Normal) / 2.31 μs bis 2.47 μs (Kurzer Modus)
Speicherbare Benutzereinstellungen1 Default und 2 frei Speicherbare
Nichtflüchtiger Speicher16 MB
Chunk DatenFrame counter, offset X/Y, width/height, exposure time, gain, black level, line status, sequencer set
Event DatenAcquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer2 counters und 2 timers
SequencerBelichtungszeit, gain
SynchronisierungSoftware trigger, hardware trigger, PTP (IEEE 1588)
Standards und Umgebungsbedingungen
StandardGigE Vision v2.0
KonformitätCE, FCC, RoHS, REACH, WEEE
Lagertemperatur-30 bis 60°C
Betriebstemperatur-20 bis 55°C Umgebungstemperatur
LuftfeuchtigkeitOperating: 20% ~ 80%, relativ, nicht kondensierend
Schock und VibrationDIN EN 60068-2-27, DIN EN 60068-2-64, DIN EN 60068-2-6
Industrietaugliche EMV-VerträglichkeitDIN EN 61000-6-2
Gewährleistung3 Jahre

EMVA 1288 Daten

Interaktive Grafiken – bitte fahren Sie mit der Maus über die Punkte in der Grafik, um die QE % anzuzeigen
Coming Soon

emva-1288-logo

Die Bewertung der Abbildungsqualität nach EMVA 1288 Standard charakterisiert Bildsensoren und Kameras. Weitere Informationen über den EMVA 1288-Standard finden Sie unter http://www.emva.org/standards-technology/emva-1288/

Technische Zeichnung

Abmessung für Triton C-Mount Kamera
Triton Camera Drawings

Kamerainstallation / Downloads

Getting Started Guide

For camera setup please visit our Getting Started Guide for LUCID cameras. This page covers how to:
  • Connect your camera for the first time
  • Download and install Arena SDK or 3rd party software
  • Enable Jumbo Frames on the Host PC and Camera
  • Assign camera IP address
  • Update camera firmware

Downloads

Visit our Downloads Page for access to:
  • Arena SDK (Arena View, APIs, Examples)
  • 3D CAD drawings (.step files)
  • Camera firmware files
  • Technical Documentation

Zubehör

Stativadapter, Objektive, Kabel und Power Over Ethernet (PoE)-Ethernet-Injektoren / Schnittstellenkarten sind separat erhältlich. Bitte beachten Sie, dass die Ethernet-Anschlüsse der meisten Consumer-Motherboards und Laptops kein PoE unterstützen. Besuchen Sie unsere Zubehörseite für vollständige Details zu allen Zubehörteilen.
Linsenhersteller-Nr.Objektivbeschreibung0,4MP
TRI004S
1,6MP
TRI016S
2,3MP
TRI023S
2,8MP
TRI028S
3,2MP
TRI032S
5,0MP
TRI050S
5,0MP
TRI050S-PQ
5,4MP
TRI054S
6,3MP
TRI064S
7,1MP
TRI071S
8,9MP
TRI089S
12,2MP
TRI122S
12,3MP
TRI120S
16,2MP
TRI162S
20,0MP
TRI200S
20,4MP
TRI204S
24,5MP
TRI245S
2K
TRI02KA
Edmund Optics UC Series #33-300C-Mount 1/2″ 4mm f/1.8
Good
Good
Good
Edmund Optics UC Series #33-301C-Mount 1/2″ 6mm f/1.85
Good
Good
Good
Edmund Optics UC Series #33-307C-Mount 1/2″ 8mm f/1.8
Good
Good
Good
Edmund Optics UC Series #33-303C-Mount 1/1.8″ 12mm f/1.8
Good
Good
Good
Vignette
Vignette
Vignette
Edmund Optics UC Series #33-304C-Mount 1/1.8″ 16mm f/1.8
Good
Good
Good
Vignette
Vignette
Vignette
Edmund Optics UC Series #33-305C-Mount 1/1.8″ 25mm f/1.85
Good
Good
Good
Vignette
Vignette
Vignette
Edmund Optics C Series #67-709C-Mount 1/1.8" 6mm, f1.4
Good
Good
Good
Vignette
Vignette
Vignette
Edmund Optics C Series #58-000C-Mount 2/3" 8.5mm, f/1.3
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C Series #58-001C-Mount 2/3" 12mm, f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C Series #59-870C-Mount 2/3" 16mm, f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C Series #59-871C-Mount 2/3" 25mm, f/1.4
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C Series #59-872C-Mount 2/3" 35mm, f/1.65
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C Series #59-873C-Mount 2/3" 50mm, f/2
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL060CC-Mount 5MP 2/3″ 6mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL080CC-Mount 5MP 2/3″ 8mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #NF120-5M-CC-Mount 5MP 2/3″ 12mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL160CC-Mount 5MP 2/3″ 16mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL250CC-Mount 5MP 2/3″ 25mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M series #HF6XA-5MC-Mount 5MP 2/3″ 6mm f/1.9
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M series #HF8XA-5MC-Mount 5MP 2/3″ 8mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M series #HF12XA-5MC-Mount 5MP 2/3″ 12mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M series #HF16XA-5MC-Mount 5MP 2/3″ 16mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M series #HF25XA-5MC-Mount 5MP 2/3″ 25mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S series #CF8ZA-1SC-Mount 23MP 1.2″ 8mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Vignette
Good
Fujinon CF-ZA-1S series #CF12ZA-1SC-Mount 23MP 1.2″ 12mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S series #CF162ZA-1SC-Mount 23MP 1.2″ 16mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S series #CF252ZA-1SC-Mount 23MP 4/3″ 25mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S series #CF352ZA-1SC-Mount 23MP 4/3″ 35mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S series #CF502ZA-1SC-Mount 23MP 4/3″ 50mm f/2.4
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY Series #V0828-MPYC-Mount 12MP 1.1″ 8mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY Series #V1228-MPYC-Mount 12MP 1.1″ 12mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY Series #V1628-MPYC-Mount 12MP 1.1″ 16mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY Series #V2528-MPYC-Mount 12MP 1.1″ 25mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY Series #V3528-MPYC-Mount 12MP 1.1″ 35mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics CA Series #11-320TFL-Mount APS-C 50mm f/1.8
Edmund Optics CA Series #11-321TFL-Mount APS-C 75mm f/2.8
Edmund Optics CA Series #11-322TFL-Mount APS-C 100mm f/2.8

Objektiv-AdapterHersteller-Nr.LUCID SKU
C-Mount auf S-Mount (M12) Objektiv-AdapterLUCID ADA-C-SADA-C-S
Linsentuben
IP67 C-Mount Linsentube, Innere ⌀: 27mm, Innere Länge: 34,6mmLUCID IPTC-D270L346IPTC-D270L346
IP67 C-Mount Linsentube, Innere ⌀: 35,5mm, Innere Länge: 29,9mmLUCID IPTC-D355L299IPTC-D355L299
IP67 C-Mount Linsentube, Innere ⌀: 44mm, Innere Länge: 38.5mmLUCID IPTC-D440L385IPTC-D440L385
IP67 C-Mount Linsentube, Innere ⌀: 35,5mm, Innere Länge: 39,9mmLUCID IPTC-D355L399IPTC-D355L399
IP67 C-Mount Linsentube, Innere ⌀: 35,5mm, Innere Länge: 59,9mmLUCID IPTC-D355L599IPTC-D355L599
IP67 C-Mount Linsentube, Innere ⌀: 44mm, Innere Länge: 68,5mmLUCID IPTC-D440L685IPTC-D440L685
IP67 C-Mount Linsentube, Innere ⌀: 59mm, Innere Länge: 55,5mmLUCID IPTC-D590L555IPTC-D590L555
IP67 C-Mount Linsentube, Innere ⌀: 59mm, Innere Länge: 71,5mmLUCID IPTC-D590L715IPTC-D590L715
Kabel für Triton-Modelle
M12 auf RJ45 IP67 Cat6a Kable – 2,0m, Dunkelgrün LUCID CAB-MR-2MCAB-MR-2M
M12 auf RJ45 IP67 Cat6a Kable – 5,0m, DunkelgrünLUCID CAB-MR-5MCAB-MR-5M
M12 auf RJ45 IP67 Cat6a Kable – 15,0m, DunkelgrünLUCID CAB-MR-15MCAB-MR-15M
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Abwärts] – 5m, DunkelgrünLUCID CAB-MR-5M-RA1CAB-MR-5M-RA1
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Abwärts] – 15m, DunkelgrünLUCID CAB-MR-15M-RA1CAB-MR-15M-RA1
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Aufwärts] – 5m, DunkelgrünLUCID CAB-MR-5M-RA2CAB-MR-5M-RA2
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Aufwärts] – 15m, DunkelgrünLUCID CAB-MR-15M-RA2CAB-MR-15M-RA2
M12 auf RJ45 IP67 Cat6a Kabel [Rechter Winkel, Triton-Seite] – 5m, Dunkelgrün CAB-MR-5M-RA4CAB-MR-5M-RA4
M12 auf RJ45 IP67 Cat6a Kabel [Rechter Winkel, Triton-Seite] – 15m, Dunkelgrün CAB-MR-15M-RA4CAB-MR-15M-RA4
M8 GPIO 8-pin 1,0m KIbleLUCID GPIO-M8GPIO-M8
M8 GPIO 8-pin 5,0m KableLUCID GPIO-M8-5MGPIO-M8-5M
M8 GPIO 8-pin 15,0m KableLUCID GPIO-M8-15MGPIO-M8-15M
M8 GPIO 8-pin Kable [Rechter Winkel, Abwärts(Triton) / Aufwärts(Atlas & Helios)]-5mLUCID GPIO-M8-5M-RA1GPIO-M8-5M-RA1
M8 GPIO 8-pin Kable [Rechter Winkel, Abwärts(Triton) / Aufwärts(Atlas & Helios)]-15mLUCID GPIO-M8-15M-RA1GPIO-M8-15M-RA1
M8 GPIO 8-pin Kable [Rechter Winkel, Aufwärts(Triton) / Abwärts(Atlas & Helios)]-5mLUCID GPIO-M8-5M-RA2GPIO-M8-5M-RA2
M8 GPIO 8-pin Kable [Rechter Winkel, Aufwärts(Triton) / Abwärts(Atlas & Helios)]-15mLUCID GPIO-M8-15M-RA2GPIO-M8-15M-RA2
Stativadapter & sonstiges Zubehör
Stativadapter (Phoenix, Triton)PHX-TRPHX-TR
M8 IP67 GPIO-Stecker *(1 Stück im Lieferumfang jeder Triton-Kamera enthalten)CAP-M8CAP-M8
PC-Karten, PoE, Kamera Netzteil
ADLINK 2-CH PCIe GigE Vision PoE+ NetzwerkkarteADLINK PCIe-GIE72PCIE-POE2
ADLINK 4-CH PCIe GigE Vision PoE+ NetzwerkkarteADLINK PCIe-GIE74PCIE-POE4
Intel Gigabit CT NetzwerkkarteIntel EXPI9301CTBLKPCIE-ETH1
TP-Link 1GbE 15.4W PoE InjektorTP-Link TL-POE150SPOEP
Phihong PoE Injektor (EU/UK)Phihong POE21U-1AFPOEP-PHEU oder POEP-PHUK
M8 GPIO AC Netzteil (NA/EU/AU)CUI INC SDI65-18-UM8P-US1, M8P-EU1, M8P-AU1
