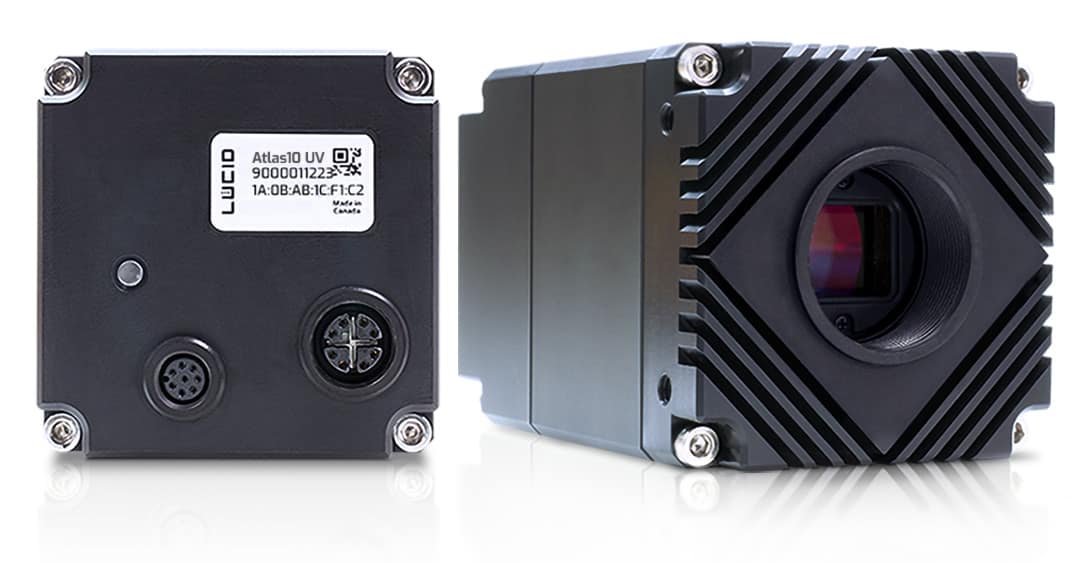

10GigE Ultraviolett (UV) Industriekamera
Die Atlas10 UV 10GigE (10GBASE-T) PoE+ Kamera mit dem hochempfindlichen Sony UV 8.1 MP IMX487 Sensor ist in der Lage, Bilder im gesamten ultravioletten (UV) Lichtspektrum (200 bis 400nm) zu erfassen. Die hohe Empfindlichkeit der Kamera im Bereich von 200 bis 400 nm, die auf der rückseitig beleuchteten Pregius S-Sensortechnologie basiert, eröffnet eine Vielzahl industrieller Anwendungen mit höherer Präzision bei transparenten Materialien (Kunststoff und PET), Halbleiterinspektion, Materialsortierung und mehr.
Für eine detaillierte Ansicht der Modellspezifikationen, klicken Sie bitte auf die untenstehenden Artikelnummern.
| Kameramodell | Auflösung | Auflösung (HxV) | Bildrate | Sensor | Max. Bildkreis | Pixelgröße | Shutter-Technologie | Objektivanschluss | Chroma / Empfindlichkeit | Schnittstelle |
|---|---|---|---|---|---|---|---|---|---|---|
 ATX081S-UC | 8.1 MP | 2840 x 2840 px | 136.8 fps | Sony IMX487 CMOS | 2/3″ | 2.74 µm | Global | C-Mount | Mono, 200nm to 1100nm | 10GigE, M12 |
Industrielle Eigenschaften + Hohe UV-Empfindlichkeit
Die Atlas10 UV ist vollgepackt mit industriellen Funktionen, die einen schnellen und zuverlässigen Betrieb in anspruchsvollen Umgebungen sowie eine hervorragende Empfindlichkeit im UV-Bereich von 200-400 nm gewährleisten. Der IMX487-CMOS-Sensor von Sony nutzt die Pregius S-Pixelstruktur mit Hintergrundbeleuchtung, bei der die Verdrahtungsschicht hinter die Fotodiode verlegt wird, was eine höhere Empfindlichkeit ermöglicht. Dies trägt zur Verbesserung der Quanteneffizienz, des Dynamikbereichs und zur Verringerung des Rauschens bei. In Kombination mit den industriellen Merkmalen der Kamera liefert die Atlas10 UV hochwertige Bilder für Ihre fortschrittliche Sensoranwendung.
Stream 1,2 GB/s über CAT6a-Kabel
Power Over Ethernet (PoE+)
Aktive Sensorausrichtung
M12- und M8-Anschlüsse
47.5%
2.51 e-
69.8 dB
9661 e-
5.67 γ
Der IMX487-Sensor ist für den Einsatz im UV-Bereich (200nm bis 400nm) vorgesehen. Der Sensor ist zwar in der Lage, Licht jenseits von 400 nm zu erfassen, die Leistung bei sichtbarem Licht ist jedoch nicht garantiert und wird im Folgenden nur als allgemeiner Hinweis darauf angegeben, dass ein Sperrfilter für sichtbares Licht erforderlich ist. Der Sensor und die Kamera filtern kein Licht jenseits von 400 nm. Um optimale Ergebnisse zu erzielen, sollte ein Sperrfilter für sichtbares Licht (separat erhältlich) verwendet werden.
Interaktive Grafiken – bitte fahren Sie mit der Maus über die Punkte in der Grafik, um die QE % anzuzeigen
Entwurf für UV
- UV-durchlässiges Quarzglas für Deckglas.
- UV-durchlässiges Material für die Mikrolinsen.
- Speziell entwickelte Fotodiode für UV.
- Pregius-S-Pixelstruktur für insgesamt höhere Empfindlichkeit.
UV-Anwendungen

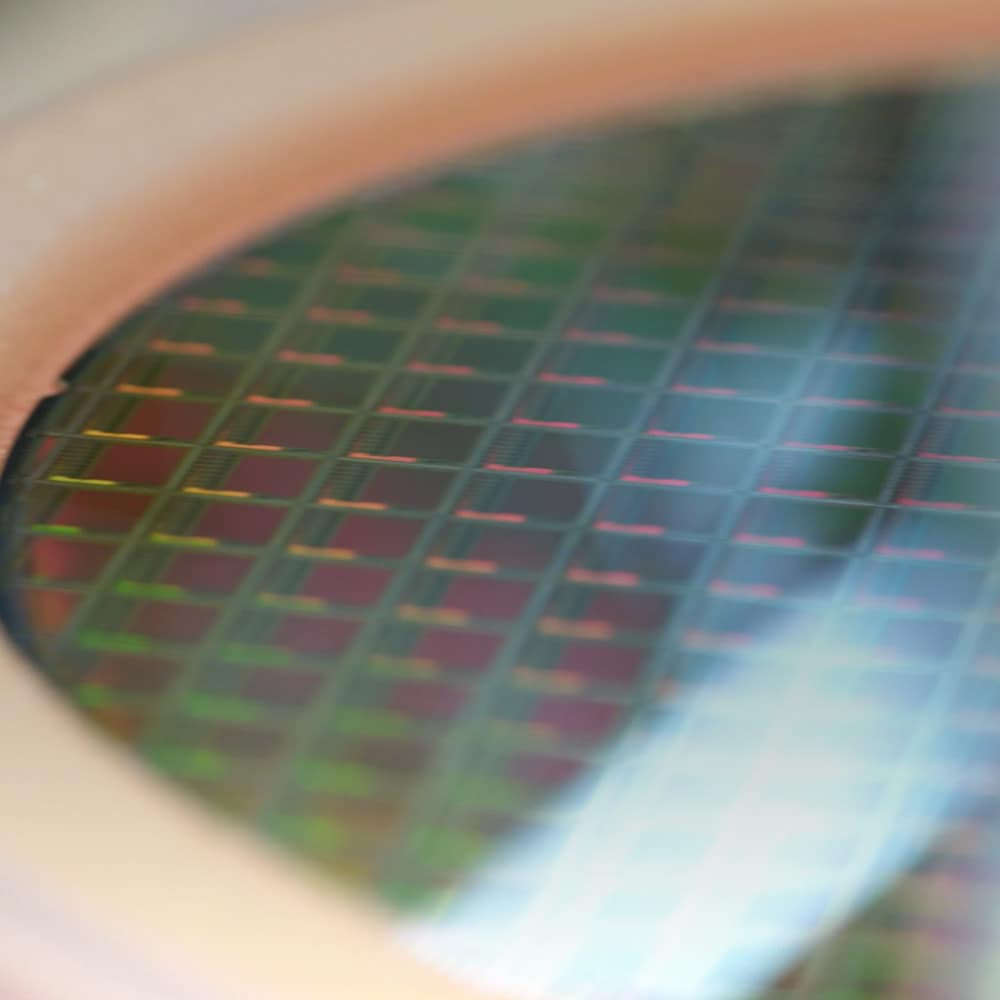

Die Atlas10 UV-Kamera kann bei der Herstellung von Halbleitern eingesetzt werden. Da UV-Licht eine kürzere Wellenlänge hat als sichtbares Licht, kann die Kamera kleinste Fehler in immer kleineren Schaltkreisen erkennen. Sie kann verwendet werden, um Polierspuren, kristalline Vertiefungen, Terrassierungen, Hohlräume oder andere Defekte in Wafern zu finden.
Transparente Materialien wie Kunststoffe und Glas können von einer UV-Kamerainspektion stark profitieren. Acrylharz (PMMA) und Polystyrol (PS) reagieren unterschiedlich auf UV-Licht. Der Atlas10 kann verwendet werden, um verschiedene transparente Materialien anhand ihrer unterschiedlichen UV-Durchlässigkeit zu identifizieren und ermöglicht eine automatisierte Sortierung in Einrichtungen wie Recyclinganlagen.

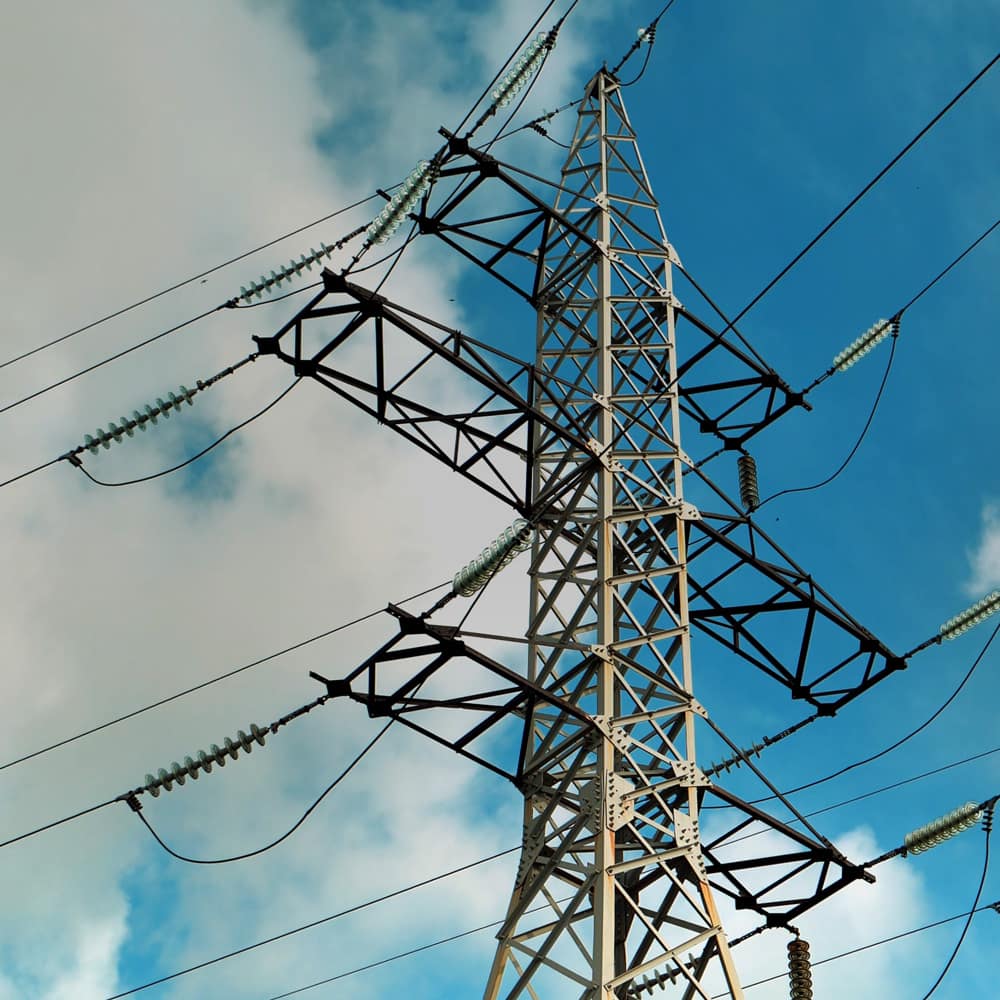

Ultraviolette Strahlung kann von beschädigten Teilen in der elektrischen Energieinfrastruktur abgegeben werden. Der Einsatz von UV-Sensoren kann helfen, defekte oder beschädigte Teile in Hochspannungsleitungen und anderen elektrischen Versorgungseinrichtungen zu erkennen und zu lokalisieren.
