Phoenix 8,1 MP Model

Sensor
Sony IMX566 CMOS Sensor
Auflösung
8,1 MP, 2840 x 2840 px px
Bildrate
13,8 FPS
Kameramodell Mono/Farbe Objektivanschluss GigE Vision Schnittstelle

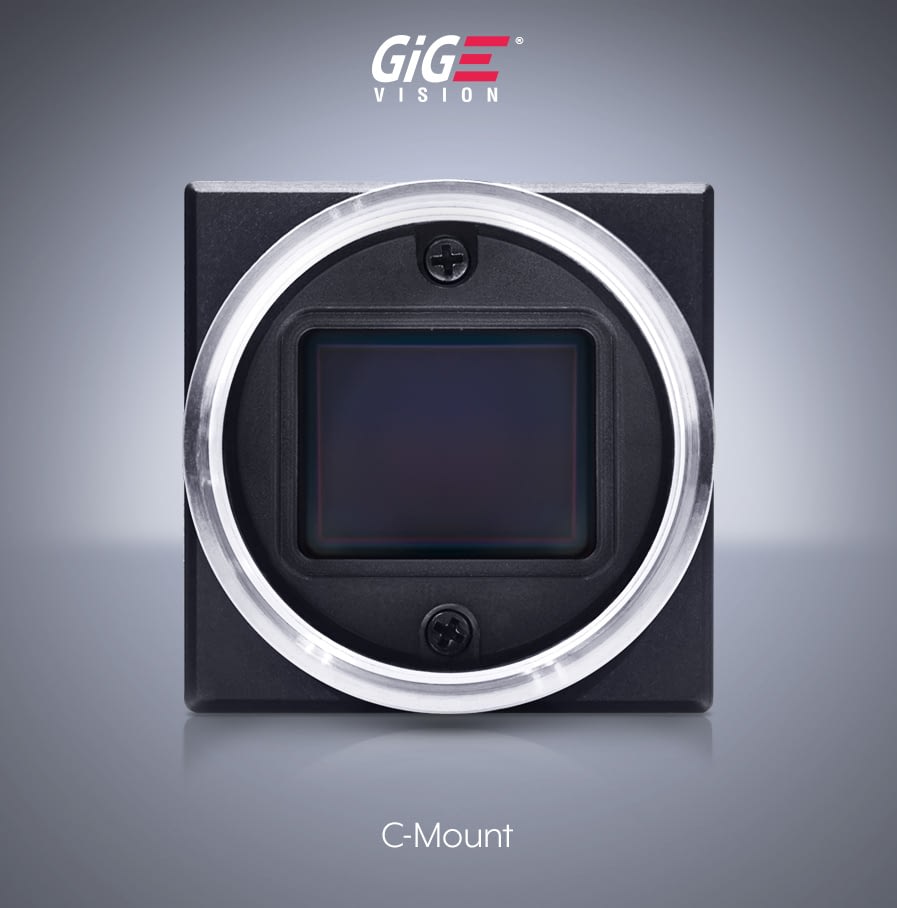

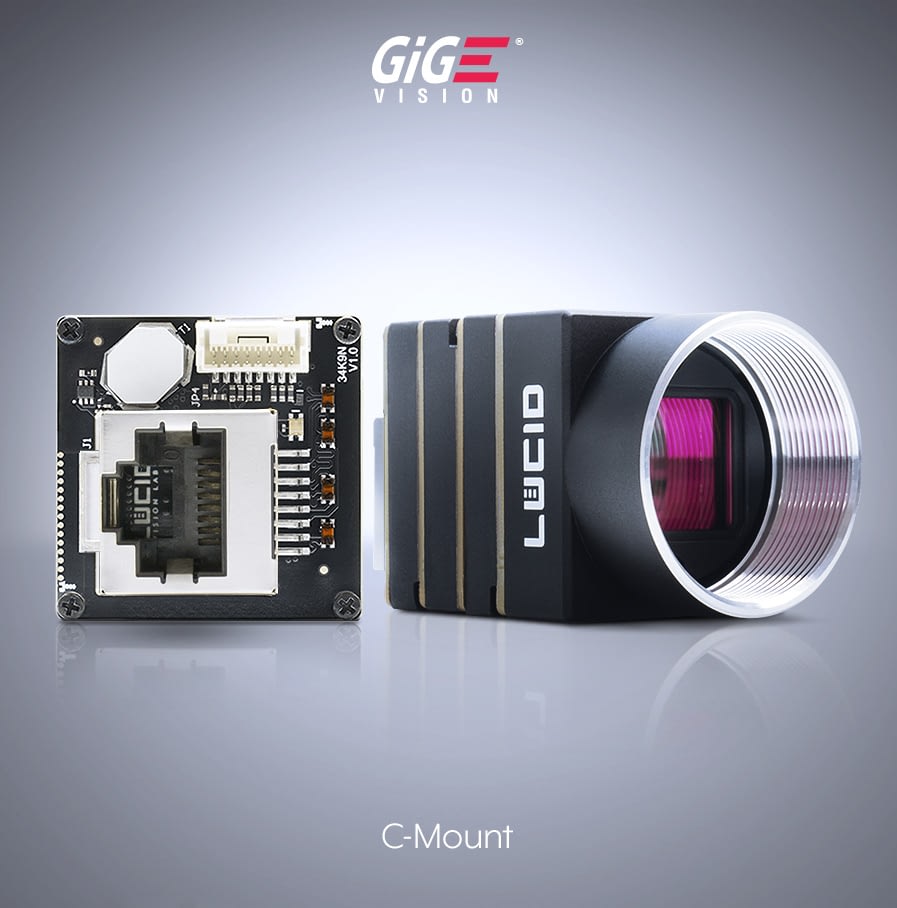

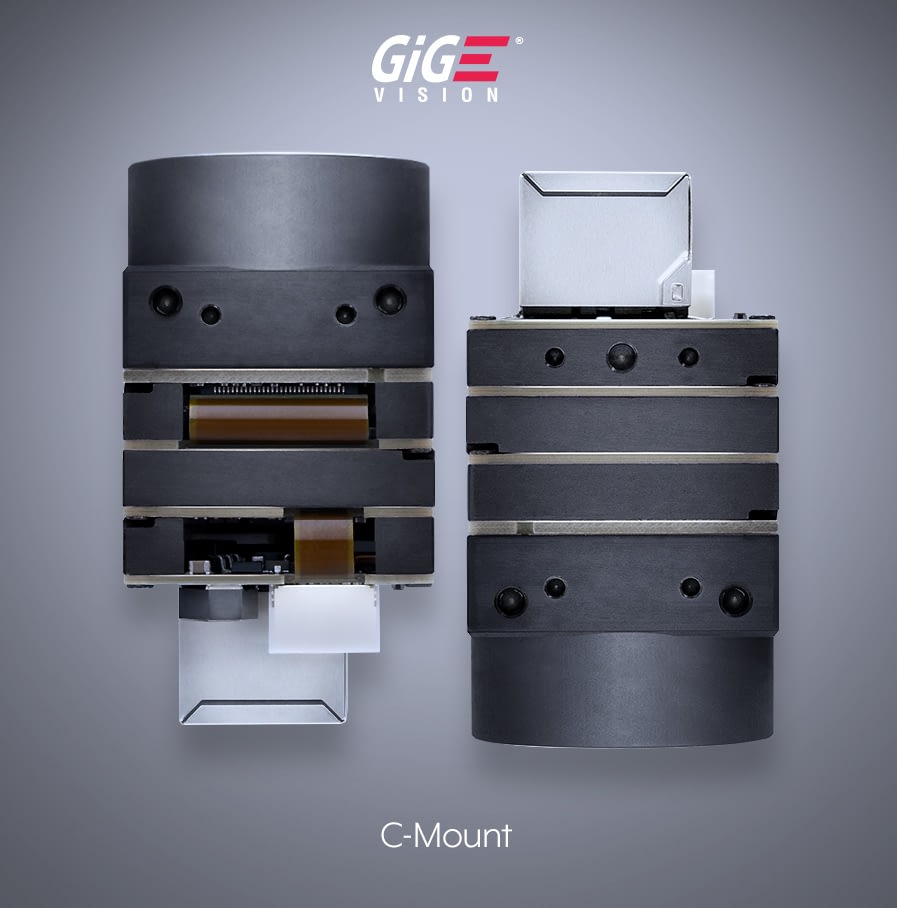

PHX081S-CC Farbe C-mount RJ45
PHX081S-MC Mono C-mount RJ45

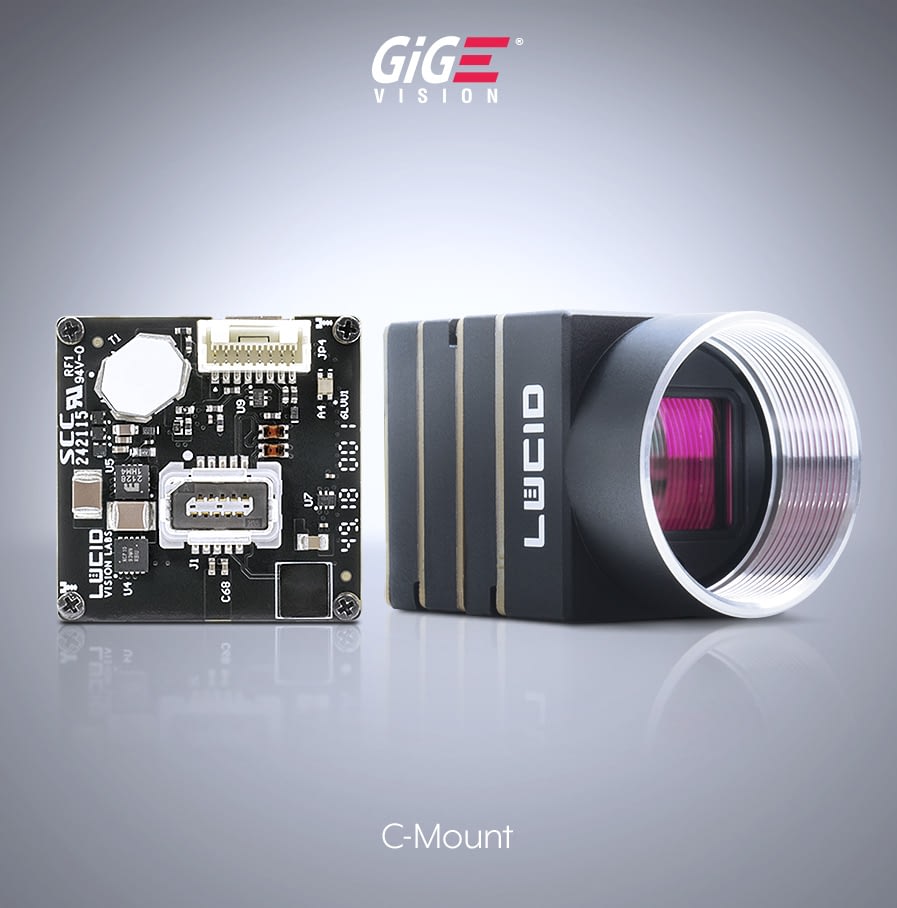

PHX081S-CC-IX Farbe C-mount ix Connector
PHX081S-MC-IX Mono C-mount ix Connector

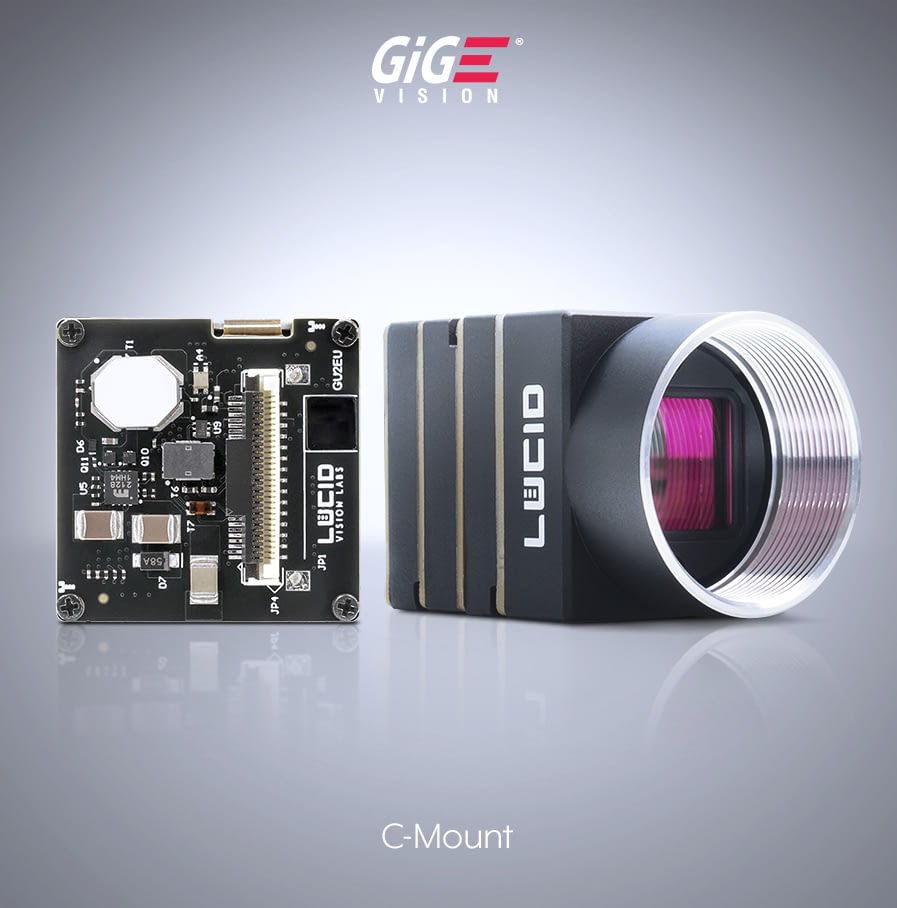

PHX081S-CC-FFC Farbe C-mount FFC (ZIF)
PHX081S-MC-FFC Mono C-mount FFC (ZIF)

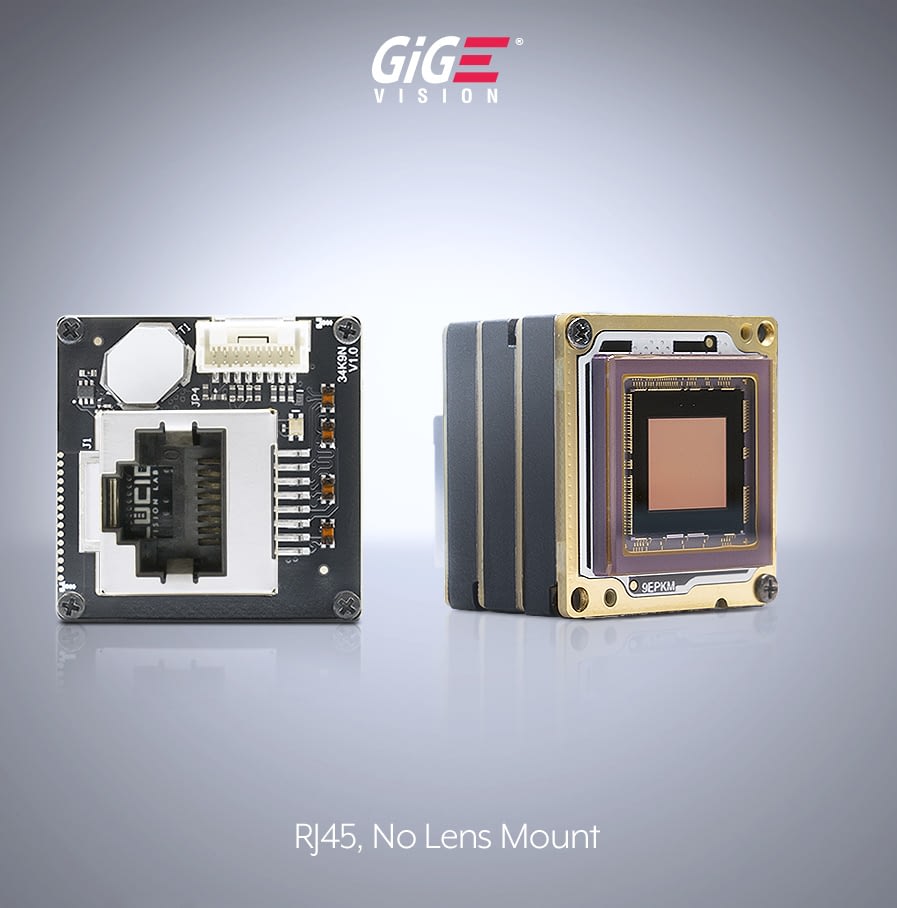

PHX081S-CNL Farbe Kein Objektivanschluss RJ45
PHX081S-MNL Mono Kein Objektivanschluss RJ45

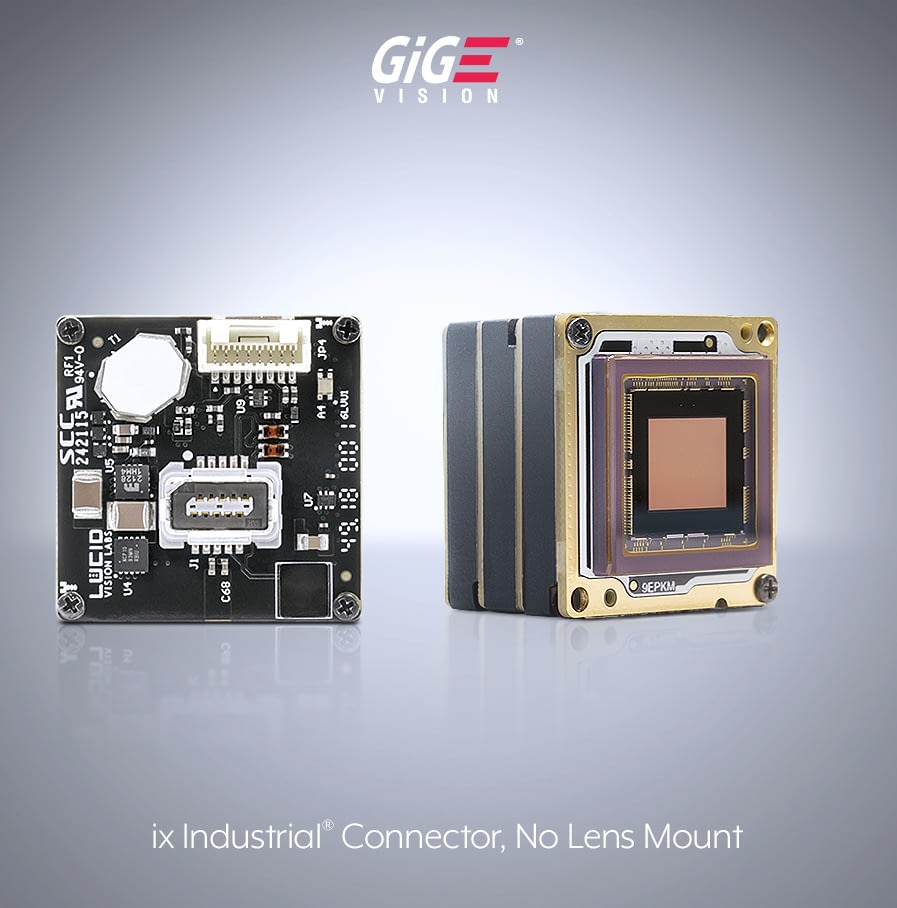

PHX081S-CNL-IX Farbe Kein Objektivanschluss ix Connector
PHX081S-MNL-IX Mono Kein Objektivanschluss ix Connector

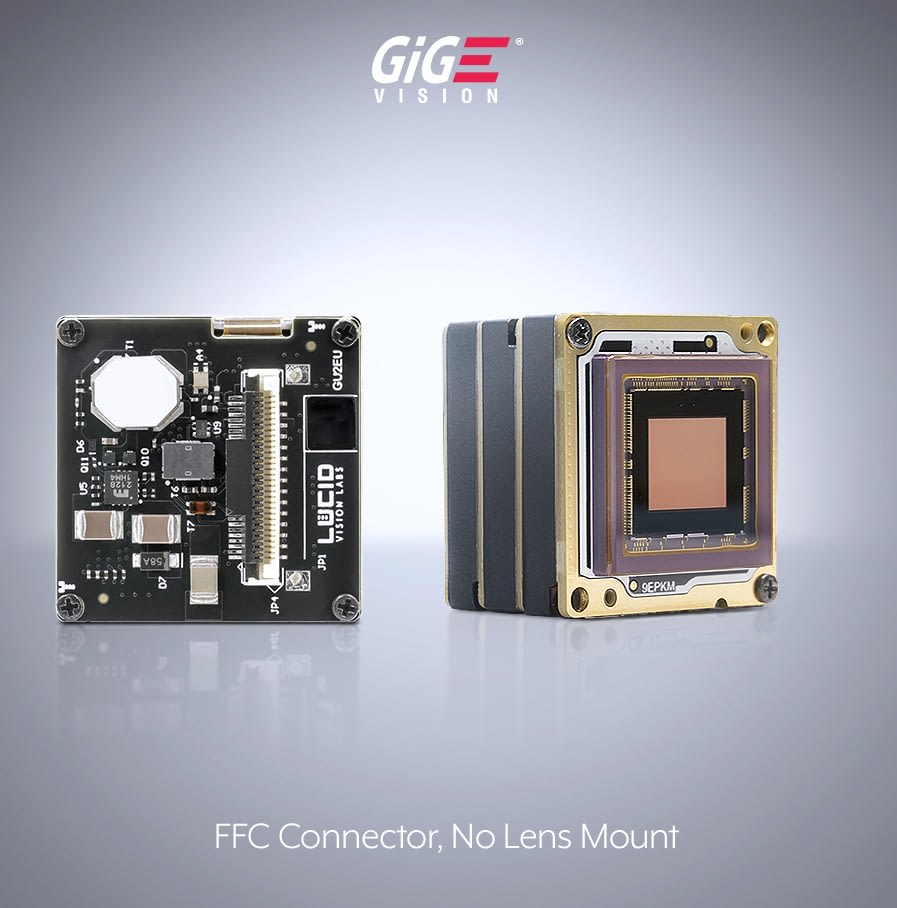

PHX081S-CNL-FFC Farbe Kein Objektivanschluss FFC (ZIF)
PHX081S-MNL-FFC Mono Kein Objektivanschluss FFC (ZIF)
PHX081S-CNLF Farbe Kein Objektivanschluss mit Flansch RJ45
PHX081S-MNLF Mono Kein Objektivanschluss mit Flansch RJ45

Bitte wählen Sie Ihre Kamerakonfiguration aus:

Artikelnummer: n. v. Kategorie:

Spezifikationen

Sensor
Sensor Sony IMX566 CMOS
Shutter-Technologie Global
Sensorgröße 11,1 mm (Type 2/3″)
Auflösung 2840 x 2840 px, 8,1 MP
Pixelgröße 2,74 µm (H) x 2,74 µm (V)
Bildrate* 13,8 FPS (14,8 FPS) @ 8,1 MP
Gehäuse
Abmessungen 28 x 28 x 28.4 mm
Objektivanschluss C-Mount / Kein Objektivanschluss / Kein Objektivanschluss mit Flansch
Gewicht 39 g
Schnittstellen und Leistungsdaten
Schnittstelle 1000BASE-T RJ45, PoE
ix Industrial, PoE
FFC, PoE
GPIO Schnittstelle JST, 8-pin-Steckverbinder
Opto-isolierte E/A-Anschlüsse 1 input, 1 output
Non-isolierte E/A-Anschlüsse 2 bi-directional
Spannungsversorgung PoE (IEEE 802.3af), oder 12-24 VDC extern
Leistungsaufnahme 3,5W via PoE, 3W bei externer Stromversorgung
*Max FPS basierend auf 10 % Device Link Throughput Reserve für das erneute Senden von Paketen. Die in Klammern () angegebenen FPS basieren auf 0 % Device Link Throughput Reserve. LUCID empfiehlt 10 % Reserve für die Stream-Zuverlässigkeit.
Kamerafeatures
Bildspeicher 128 MB
Bildoptimierung Gain, gamma, black level, Weißabgleich, LUT, CCM, pixel correction, hue, saturation, color space conversion
Pixelformate Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
Bildkontrolle Horizontal und vertikal binning, decimation, ROI, horizontal und vertikal flip
Bit-Tiefe 12 bit
Belichtung 0 dB bis 48 dB analog und digital
Speicherbare Benutzereinstellungen 25 μs bis 10 s (Normal) 2,296 μs bis 2,464 μs (Kurzer Modus)
Camera Features
Speicherbare Benutzereinstellungen 1 Default und 2 frei Speicherbare
Nichtflüchtiger Speicher 16 MB
Chunk Daten Frame counter, offset X/Y, width/height, exposure time, gain, black level, line status, sequencer set
Event Daten Acquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer 2 counters und 2 timers
Sequencer Belichtungszeit, gain
Synchronisierung Software trigger, hardware trigger, PTP (IEEE 1588)
Standards und Umgebungsbedingungen
Standard GigE Vision v2.0
Konformität CE, FCC, RoHS, REACH, WEEE
Lagertemperatur -30 bis 60°C
Betriebstemperatur -10 bis 55°C Umgebungstemperatur
Luftfeuchtigkeit Operating: 20% ~ 80%, relativ, nicht kondensierend
Schock und Vibration DIN EN 60068-2-27, DIN EN 60068-2-64
Gewährleistung 3 Jahre

EMVA 1288 Daten

Interaktive Grafiken – bitte fahren Sie mit der Maus über die Punkte in der Grafik, um die QE % anzuzeigen

PHX081S-M (Mono, Sony IMX566 CMOS)
Mono EMVA 1288 Daten
Dynamikbereich 69,99 dB
Signal-Rausch-Verhältnis 39,83 dB
Sättigungskapazität 9606 e-
Absolute Empfindlichkeitsgrenze (bei 527.5nm) 4,18 γ
Temporäres Dunkelrauschen 2,44 e-
Gain 0,408 DN / e-
Dunkelstrom 1,1 e- / s
Dunkelsignal Non-Uniformity 0,51 e-
Photo Response Non-Uniformity 0,38 %
Linearity Error Max/Min 0,10/-0,22 %
PHX081S-C (Farbe, Sony IMX566 CMOS)
Farbe EMVA 1288 Daten
Dynamikbereich 69,92 dB
Signal-Rausch-Verhältnis 39,76 dB
Sättigungskapazität 9467 e-
Absolute Empfindlichkeitsgrenze (bei 527.5nm) 5,6 γ
Temporäres Dunkelrauschen 2,41 e-
Gain 0,413 DN / e-
Dunkelstrom 2,3 e- / s
Dunkelsignal Non-Uniformity 0,527 e-
Photo Response Non-Uniformity 0,537 %
Linearity Error Max/Min 0,12/-0,25 %

emva-1288-logo

Die Bewertung der Abbildungsqualität nach EMVA 1288 Standard charakterisiert Bildsensoren und Kameras. Weitere Informationen über den EMVA 1288-Standard finden Sie unter http://www.emva.org/standards-technology/emva-1288/

Technische Zeichnung

Phoenix 28 x 28 mm, C-Mount, RJ45 Technische Zeichnung
Phoenix 28 x 28 mm, C-Mount, RJ45 Technische Zeichnung


Phoenix 28 x 28 mm, C-Mount, ix Connector Technische Zeichnung
Phoenix 28 x 28 mm, C-Mount, ix Connector Technische Zeichnung


Phoenix 28 x 28 mm, C-Mount, FFC Technische Zeichnung
Phoenix 28 x 28 mm, C-Mount, FFC Technische Zeichnung

Kamerainstallation / Downloads

Erste Schritte

Für die Einrichtung der Kamera besuchen Sie bitte unseren Getting Started Guide für LUCID-Kameras. Diese Seite beschreibt, wie man:
  • Schließen Sie Ihre Kamera zum ersten Mal an
  • Installieren Sie Arena SDK oder Software von Drittanbietern
  • Aktivieren Sie Jumbo Frames auf dem Host-PC und der Kamera
  • IP-Adresse der Kamera zuweisen
  • Aktualisieren Sie die Kamera-Firmware

Downloads


Für alle anderen Dateien besuchen Sie bitte unsere Download-Seite um Zugang zu erhalten:
  • Arena SDK (Arena View GUI, APIs, Beispielcode)
  • 3D-CAD-Zeichnungen (.step-Dateien)
  • Kamera-Firmware-Dateien
  • Technische Dokumentation

Zubehör

Stativadapter, Objektive, Kabel und Power Over Ethernet (PoE)-Ethernet-Injektoren / Schnittstellenkarten sind separat erhältlich. Bitte beachten Sie, dass die Ethernet-Anschlüsse der meisten Consumer-Motherboards und Laptops kein PoE unterstützen. Besuchen Sie unsere Zubehörseite für vollständige Details zu allen Zubehörteilen.
Linsenhersteller-Nr. Objektivbeschreibung 0.4MP
PHX004S
1.6MP
PHX016S
2.3MP
PHX023S
3.2MP
PHX032S
5.0MP
PHX050S
5.0MP
PHX050S-P/Q

PHX050S1-P/Q
6.3MP
PHX064S
8.9MP
PHX089S
12.2MP
PHX122S
12.3MP
PHX120S
20.0MP
PHX200S
Edmund Optics UC Series #33-300C-Mount 1/2″ 4mm f/1.8
Good
Good
Good
Edmund Optics UC Series #33-301C-Mount 1/2″ 6mm f/1.85
Good
Good
Good
Edmund Optics UC Series #33-307C-Mount 1/2″ 8mm f/1.8
Good
Good
Good
Edmund Optics UC Series #33-303C-Mount 1/1.8″ 12mm f/1.8
Good
Good
Good
Slight vignette
Slight vignette
Slight vignette
Edmund Optics UC Series #33-304C-Mount 1/1.8″ 16mm f/1.8
Good
Good
Good
Slight vignette
Slight vignette
Slight vignette
Edmund Optics UC Series #33-305C-Mount 1/1.8″ 25mm f/1.85
Good
Good
Good
Slight vignette
Slight vignette
Slight vignette
Edmund Optics C Series #67-709C-Mount 1/1.8" 6mm, f1.4
Good
Good
Good
Slight vignette
Slight vignette
Slight vignette
Edmund Optics C Series #58-000C-Mount 2/3" 8.5mm, f/1.3
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C Series #58-001C-Mount 2/3" 12mm, f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C Series #59-870C-Mount 2/3" 16mm, f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C Series #59-871C-Mount 2/3" 25mm, f/1.4
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C Series #59-872C-Mount 2/3" 35mm, f/1.65
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics C Series #59-873C-Mount 2/3" 50mm, f/2
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL060CC-Mount 5MP 2/3″ 6mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL080CC-Mount 5MP 2/3″ 8mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #NF120-5M-CC-Mount 5MP 2/3″ 12mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL160CC-Mount 5MP 2/3″ 16mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact C #BL250CC-Mount 5MP 2/3″ 25mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Universe Compact NF #BL060*NF-Mount 5MP 2/3″ 6mm f/2.0
Good*
Good*
Good*
Good*
Good*
Good*
Good*
Universe Compact NF #BL080*NF-Mount 5MP 2/3″ 8mm f/2.0
Good*
Good*
Good*
Good*
Good*
Good*
Good*
Universe Compact NF #BL120*NF-Mount 5MP 2/3″ 12mm f/2.0
Good*
Good*
Good*
Good*
Good*
Good*
Good*
Universe Compact NF #BL160*NF-Mount 5MP 2/3″ 16mm f/2.0
Good*
Good*
Good*
Good*
Good<*/div>
Good*
Good*
Universe Compact NF #BL250*NF-Mount 5MP 2/3″ 25mm f/1.8
Good*
Good*
Good*
Good*
Good*
Good*
Good*
LUCID #NF120-5M-CC-Mount 5MP 2/3″ 12mm f/2.0
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M series #HF6XA-5MC-Mount 5MP 2/3″ 6mm f/1.9
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M series #HF8XA-5MC-Mount 5MP 2/3″ 8mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M series #HF12XA-5MC-Mount 5MP 2/3″ 12mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M series #HF16XA-5MC-Mount 5MP 2/3″ 16mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon HF-XA-5M series #HF25XA-5MC-Mount 5MP 2/3″ 25mm f/1.6
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S series #CF8ZA-1SC-Mount 23MP 1.2″ 8mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S series #CF12ZA-1SC-Mount 23MP 1.2″ 12mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S series #CF162ZA-1SC-Mount 23MP 1.2″ 16mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S series #CF25ZA-1SC-Mount 23MP 4/3″ 25mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S series #CF35ZA-1SC-Mount 23MP 4/3″ 35mm f/1.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Fujinon CF-ZA-1S series #CF50ZA-1SC-Mount 23MP 4/3″ 50mm f/2.4
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY Series #V0828-MPYC-Mount 12MP 1.1″ 8mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY Series #V1228-MPYC-Mount 12MP 1.1″ 12mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY Series #V1628-MPYC-Mount 12MP 1.1″ 16mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY Series #V2528-MPYC-Mount 12MP 1.1″ 25mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPY Series #V3528-MPYC-Mount 12MP 1.1″ 35mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPT Series #F1228-MPTC-Mount 45MP 4/3″ 12mm f/2.8
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Computar MPT Series #F2524-MPTC-Mount 45MP 4/3″ 25mm f/2.4
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Good
Edmund Optics CA Series #11-320TFL-Mount APS-C 50mm f/1.8
Edmund Optics CA Series #11-321TFL-Mount APS-C 75mm f/2.8
Edmund Optics CA Series #11-322TFL-Mount APS-C 100mm f/2.8
*Diese Objektive dürfen nur mit NF-montierten
Phoenix-Modellen verwendet werden

Objektiv-AdapterHersteller-Nr.LUCID SKU
C-Mount auf S-Mount (M12) Objektiv-AdapterLUCID ADA-C-SADA-C-S
Transformations-Kit
180° & 90° Transformations-Kit für Phoenix-KameraLUCID PHX24-TKPHX24-TK
FFC auf M12/JST Extender Board und FFC-Kabel für Phoenix-KameraLUCID FFC-15-JST-M12FFC-15-JST-M12
FFC auf RJ45/JST Extender Board und FFC-Kabel für Phoenix-KameraLUCID FFC-15-JST-RJ45FFC-15-JST-RJ45
Kabel für Phoenix-Modelle
Ethernet Cat6a STP Patch­ka­bel – 2,0m, Schwarz, Rastnasenschutz StarTech C6ASPAT7BKCAB-RR-2M
Ethernet Cat6a STP Patch­ka­bel – 4,5m, Schwarz, RastnasenschutzStarTech C6ASPAT15BKCAB-RR-5M
ix Industrial Ethernet Cat6a Kable – 2,0m, SchwarzLUCID CAB-IR-2MCAB-IR-2M
ix Industrial Ethernet Cat6a Kable – 5,0m, SchwarzLUCID CAB-IR-5MCAB-IR-5M
GPIO 8-pin 20cm JST KableGPIO-8P20GPIO-8P20
Stativadapter
Stativadapter (Phoenix, Triton)PHX-TRPHX-TR
PC-Karten, PoE, Kamera Netzteil
LR-LINK PCIe GigE Vision PoE+ NetzwerkkarteLR-LINK LRES2001PT-POEPCIE-POE1-LR
2-CH LR-LINK PCIe GigE Vision PoE+ NetzwerkkarteLR-LINK LRES2002PTPCIE-POE2-LR
4-CH PCIe 2.5G/1G, GigE Vision PoE+ Netzwerkkarteioi GE2PX4-PCIE4XE301PCIE-POE4-2G
Intel Gigabit CT NetzwerkkarteIntel EXPI9301CTBLKPCIE-ETH1
TP-Link 1GbE 15.4W PoE InjektorTP-Link TL-POE150SPOEP
Procet 10GbE 60W PoE++ Injektor (802.3af/at, NA/EU)Procet PT-PSE104GB-60-10POEP-PT / POEP-PTEU
