Name: Phoenix 5,0 MP Model (IMX568)
SKU: 95066
Availability: InStock

Spezifikationen

Sensor
Sensor	Sony IMX568 CMOS
Shutter-Technologie	Global
Sensorgröße	8,8 mm (Type 1/1.8″)
Auflösung	2448 x 2048 px, 5,0 MP
Pixelgröße	2,74 µm (H) x 2,74 µm (V)
Bildrate*	22 FPS (23,5 FPS) @ 5,0 MP

Gehäuse
Abmessungen	24x24x27,35 mm, (Kein Objektivanschluss 24x24x18,7 mm)

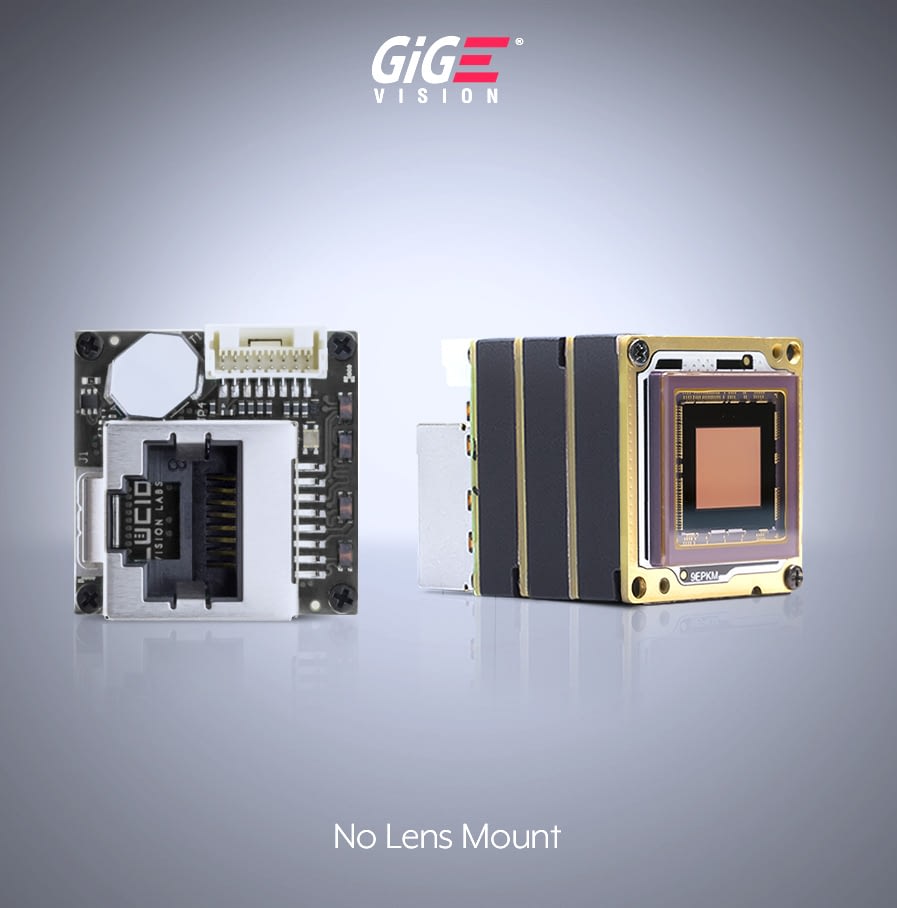

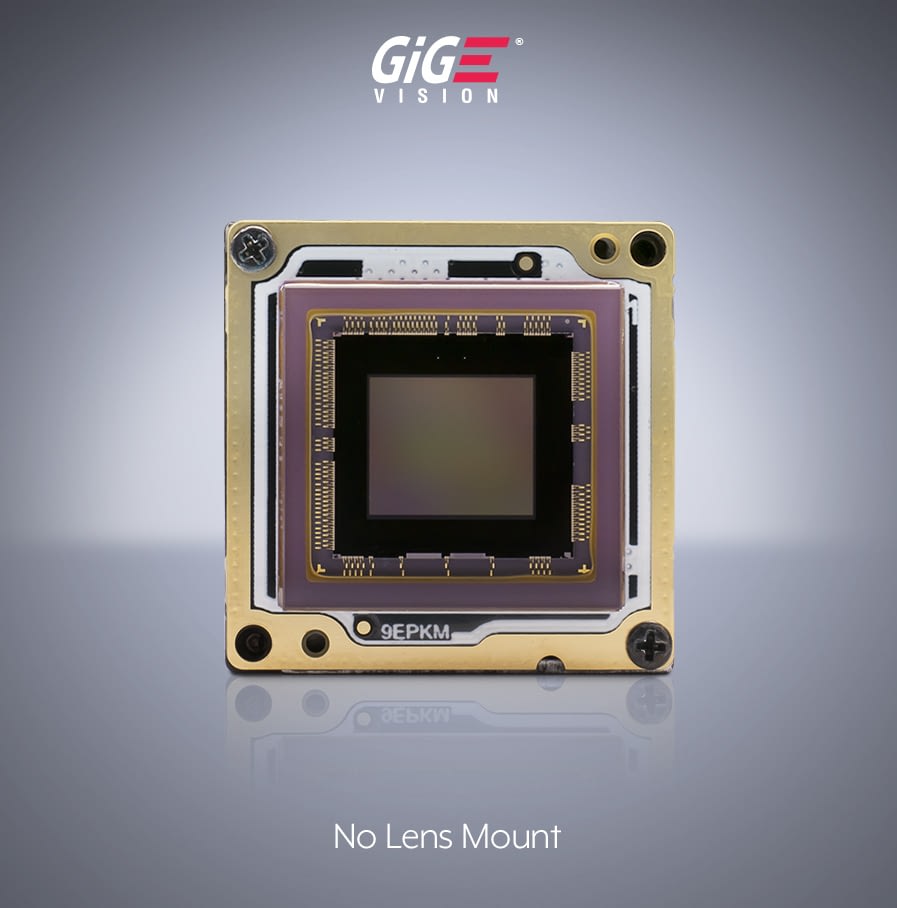

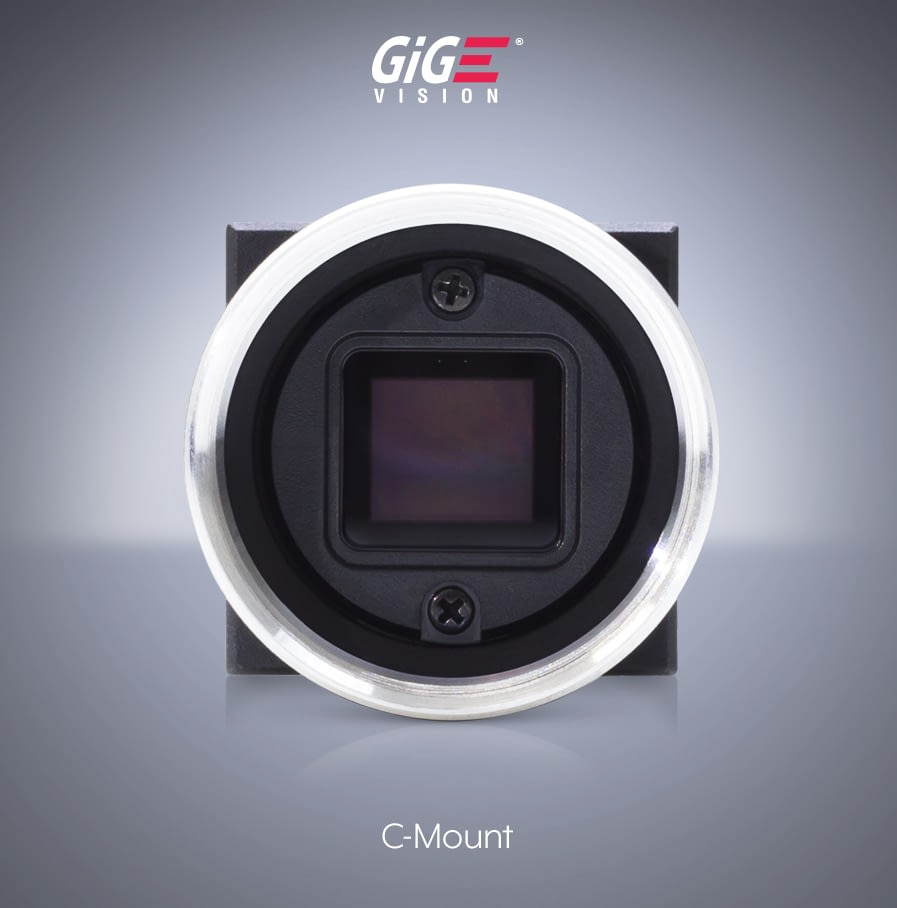

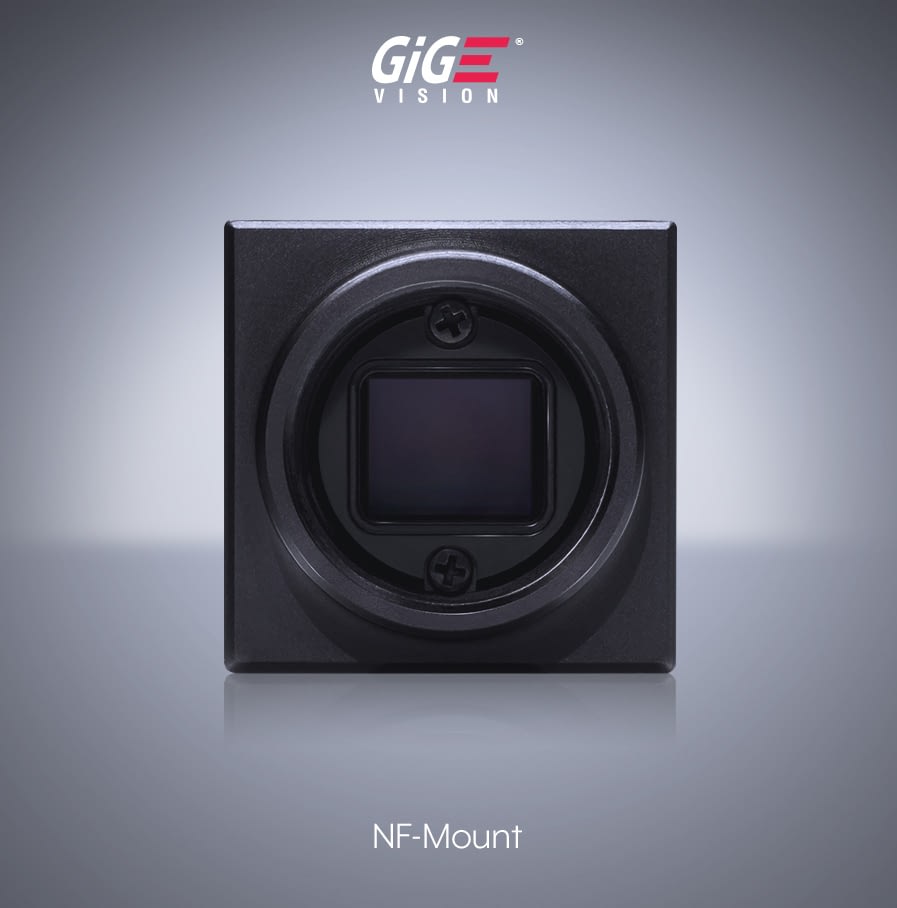

Objektivanschluss	C, NF, S, Kein Objektivanschluss, Abgesetzter Sensor mit C-Mount
Gewicht	30 g, (Kein Objektivanschluss 20 g)

Schnittstellen und Leistungsdaten

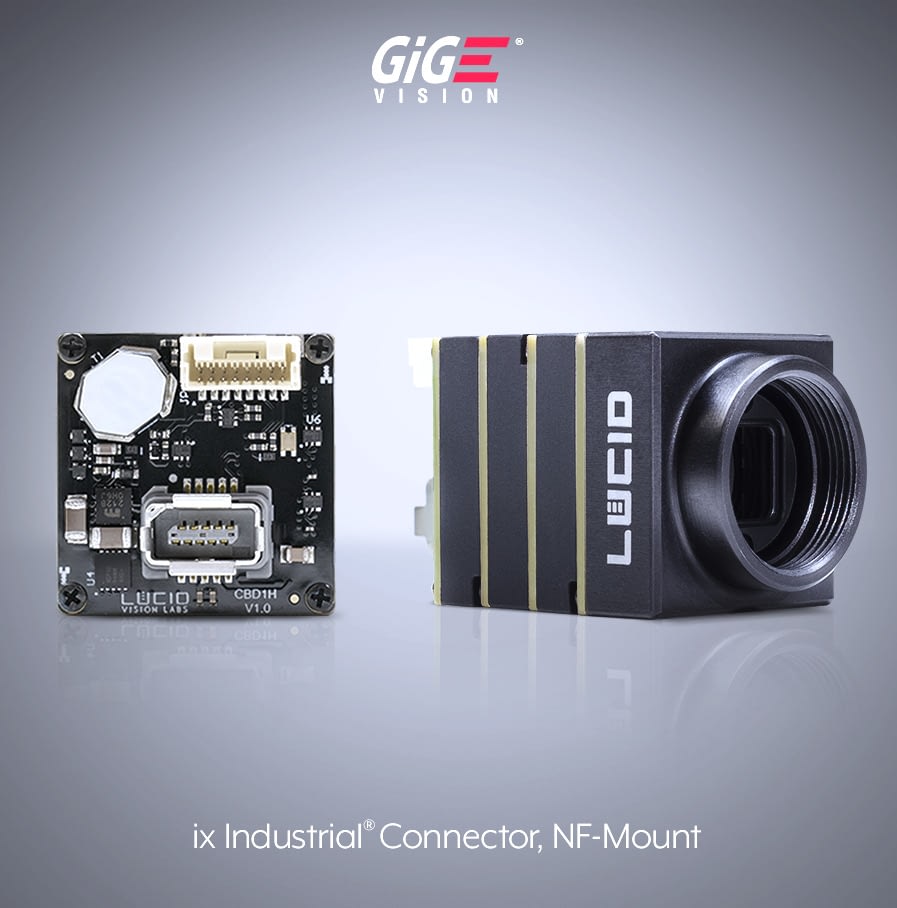

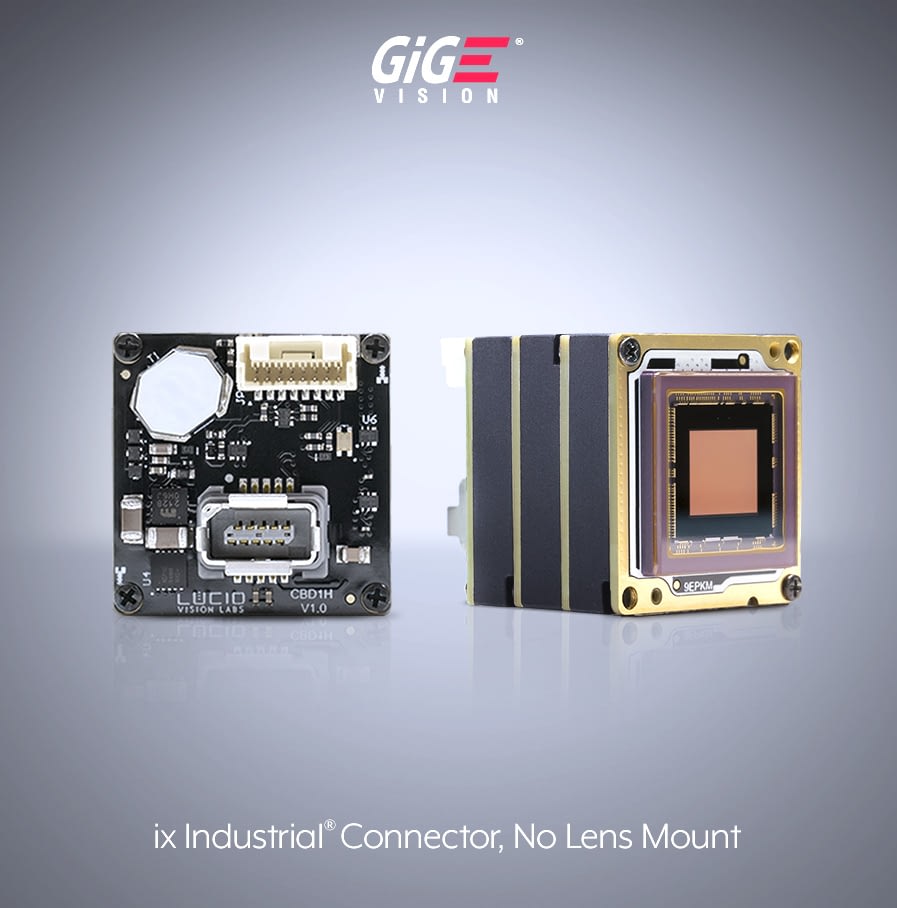

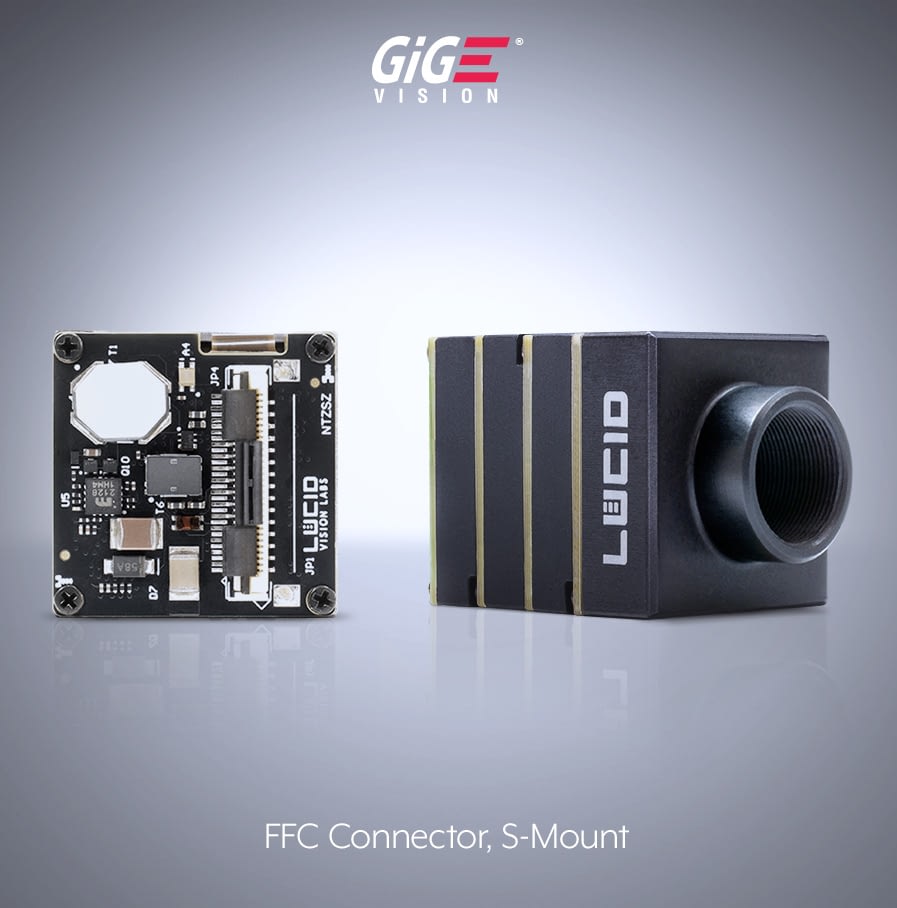

Schnittstelle	1000BASE-T RJ45, PoE ix Industrial, PoE FFC, PoE
GPIO Schnittstelle	JST, 8-pin-Steckverbinder
Opto-isolierte E/A-Anschlüsse	1 input, 1 output
Non-isolierte E/A-Anschlüsse	2 bidirektionale
Spannungsversorgung	PoE (IEEE 802.3af), oder 12-24 VDC extern
Leistungsaufnahme	3,1W via PoE, 2,5W bei externer Stromversorgung

*Max FPS basierend auf 10 % Device Link Throughput Reserve für das erneute Senden von Paketen. Die in Klammern () angegebenen FPS basieren auf 0 % Device Link Throughput Reserve. LUCID empfiehlt 10 % Reserve für die Stream-Zuverlässigkeit.

Kamerafeatures
Bildspeicher	128 MB
Bildoptimierung	Gain, gamma, black level, Weißabgleich, LUT, CCM, pixel correction, hue, saturation, color space conversion
Pixelformate	Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
Bildkontrolle	Horizontal und vertikal binning, decimation, ROI, horizontal und vertikal flip
Bit-Tiefe	12 bit
Gain	0 dB bis 48 dB analog und digital
Belichtung	22,25 μs bis 10 s (Normal) 2,296 μs bis 2,464 μs (Kurzer Modus)
Speicherbare Benutzereinstellungen	1 Default und 2 frei Speicherbare
Nichtflüchtiger Speicher	16 MB
Chunk Daten	Frame counter, offset X/Y, width/height, exposure time, gain, black level, line status, sequencer set
Event Daten	Acquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer	2 counters und 2 timers
Sequencer	Belichtungszeit, gain
Synchronisierung	Software trigger, hardware trigger, PTP (IEEE 1588)

Standards und Umgebungsbedingungen
Standard	GigE Vision v2.0
Konformität	CE, FCC, RoHS, REACH, WEEE
Lagertemperatur	-30 bis 60°C
Betriebstemperatur	-10 bis 55°C Umgebungstemperatur
Luftfeuchtigkeit	Operating: 20% ~ 80%, relativ, nicht kondensierend
Schock und Vibration	DIN EN 60068-2-27, DIN EN 60068-2-64
Gewährleistung	3 Jahre

Pat: patents.thinklucid.com

EMVA 1288 Daten

Interaktive Grafiken – bitte fahren Sie mit der Maus über die Punkte in der Grafik, um die QE % anzuzeigen

PHX051S-M (Mono, Sony IMX568 CMOS)

Mono EMVA 1288 DATEN
Dynamikbereich	69,75 dB
Signal-Rausch-Verhältnis	39,75 dB
Sättigungskapazität	9443 e-
Absolute Empfindlichkeitsgrenze (bei 527.5nm)	4,33 γ
Temporäres Dunkelrauschen	2,48 e-
Gain	0,42 DN / e-
Dunkelstrom	2,26 e- / s
Dunkelsignal Non-Uniformity	0,39 e-
Photo Response Non-Uniformity	0,37 %
Linearity Error Max/Min	0,06/-0,21 %

PHX051S-C (Farbe, Sony IMX568 CMOS)

FARBE EMVA 1288 DATEN
Dynamikbereich	69,63 dB
Signal-Rausch-Verhältnis	39,7 dB
Sättigungskapazität	9295 e-
Absolute Empfindlichkeitsgrenze (bei 527,5nm)	5,42 γ
Temporäres Dunkelrauschen	2,47 e-
Gain	0,416 DN / e-
Dunkelstrom	2,51 e- / s
Dunkelsignal Non-Uniformity	0,398 e-
Photo Response Non-Uniformity	0,629 %
Linearity Error Max/Min	0,05/-0,12 %

Die Bewertung der Abbildungsqualität nach EMVA 1288 Standard charakterisiert Bildsensoren und Kameras. Weitere Informationen über den EMVA 1288-Standard finden Sie unter http://www.emva.org/standards-technology/emva-1288/

Technische Zeichnung

Kamerainstallation / Downloads

Erste Schritte

Für die Einrichtung der Kamera besuchen Sie bitte unseren Getting Started Guide für LUCID-Kameras. Diese Seite beschreibt, wie man:

Schließen Sie Ihre Kamera zum ersten Mal an
Installieren Sie Arena SDK oder Software von Drittanbietern
Aktivieren Sie Jumbo Frames auf dem Host-PC und der Kamera
IP-Adresse der Kamera zuweisen
Aktualisieren Sie die Kamera-Firmware

Downloads

Phoenix Datasheet (PDF)

Für alle anderen Dateien besuchen Sie bitte unsere Download-Seite um Zugang zu erhalten:

Arena SDK (Arena View GUI, APIs, Beispielcode)
3D-CAD-Zeichnungen (.step-Dateien)
Kamera-Firmware-Dateien
Technische Dokumentation

Zubehör

Stativadapter, Objektive, Kabel und Power Over Ethernet (PoE)-Ethernet-Injektoren / Schnittstellenkarten sind separat erhältlich. Bitte beachten Sie, dass die Ethernet-Anschlüsse der meisten Consumer-Motherboards und Laptops kein PoE unterstützen. Besuchen Sie unsere Zubehörseite für vollständige Details zu allen Zubehörteilen.

Linsenhersteller-Nr.	Objektivbeschreibung	0.4MP PHX004S	1.6MP PHX016S	2.3MP PHX023S	3.2MP PHX032S	5.0MP PHX050S	5.0MP PHX050S-P/Q PHX050S1-P/Q	6.3MP PHX064S	8.9MP PHX089S	12.2MP PHX122S	12.3MP PHX120S	20.0MP PHX200S
Edmund Optics UC Series #33-300	C-Mount 1/2″ 4mm f/1.8	Good	Good	Good
Edmund Optics UC Series #33-301	C-Mount 1/2″ 6mm f/1.85	Good	Good	Good
Edmund Optics UC Series #33-307	C-Mount 1/2″ 8mm f/1.8	Good	Good	Good
Edmund Optics UC Series #33-303	C-Mount 1/1.8″ 12mm f/1.8	Good	Good	Good	Slight vignette			Slight vignette		Slight vignette
Edmund Optics UC Series #33-304	C-Mount 1/1.8″ 16mm f/1.8	Good	Good	Good	Slight vignette			Slight vignette		Slight vignette
Edmund Optics UC Series #33-305	C-Mount 1/1.8″ 25mm f/1.85	Good	Good	Good	Slight vignette			Slight vignette		Slight vignette
Edmund Optics C Series #67-709	C-Mount 1/1.8" 6mm, f1.4	Good	Good	Good	Slight vignette			Slight vignette		Slight vignette
Edmund Optics C Series #58-000	C-Mount 2/3" 8.5mm, f/1.3	Good	Good	Good	Good	Good	Good	Good		Good
Edmund Optics C Series #58-001	C-Mount 2/3" 12mm, f/1.8	Good	Good	Good	Good	Good	Good	Good		Good
Edmund Optics C Series #59-870	C-Mount 2/3" 16mm, f/1.6	Good	Good	Good	Good	Good	Good	Good		Good
Edmund Optics C Series #59-871	C-Mount 2/3" 25mm, f/1.4	Good	Good	Good	Good	Good	Good	Good		Good
Edmund Optics C Series #59-872	C-Mount 2/3" 35mm, f/1.65	Good	Good	Good	Good	Good	Good	Good		Good
Edmund Optics C Series #59-873	C-Mount 2/3" 50mm, f/2	Good	Good	Good	Good	Good	Good	Good		Good
Universe Compact C #BL060C	C-Mount 5MP 2/3″ 6mm f/2.0	Good	Good	Good	Good	Good	Good	Good		Good
Universe Compact C #BL080C	C-Mount 5MP 2/3″ 8mm f/2.0	Good	Good	Good	Good	Good	Good	Good		Good
Universe Compact C #NF120-5M-C	C-Mount 5MP 2/3″ 12mm f/2.0	Good	Good	Good	Good	Good	Good	Good		Good
Universe Compact C #BL160C	C-Mount 5MP 2/3″ 16mm f/2.0	Good	Good	Good	Good	Good	Good	Good		Good
Universe Compact C #BL250C	C-Mount 5MP 2/3″ 25mm f/1.8	Good	Good	Good	Good	Good	Good	Good		Good
Universe Compact NF #BL060*	NF-Mount 5MP 2/3″ 6mm f/2.0	Good*	Good*	Good*	Good*	Good*	Good*	Good*
Universe Compact NF #BL080*	NF-Mount 5MP 2/3″ 8mm f/2.0	Good*	Good*	Good*	Good*	Good*	Good*	Good*
Universe Compact NF #BL120*	NF-Mount 5MP 2/3″ 12mm f/2.0	Good*	Good*	Good*	Good*	Good*	Good*	Good*
Universe Compact NF #BL160*	NF-Mount 5MP 2/3″ 16mm f/2.0	Good*	Good*	Good*	Good*	Good<*/div>	Good*	Good*
Universe Compact NF #BL250*	NF-Mount 5MP 2/3″ 25mm f/1.8	Good*	Good*	Good*	Good*	Good*	Good*	Good*
LUCID #NF120-5M-C	C-Mount 5MP 2/3″ 12mm f/2.0	Good	Good	Good	Good	Good	Good	Good		Good
Fujinon HF-XA-5M series #HF6XA-5M	C-Mount 5MP 2/3″ 6mm f/1.9	Good	Good	Good	Good	Good	Good	Good		Good
Fujinon HF-XA-5M series #HF8XA-5M	C-Mount 5MP 2/3″ 8mm f/1.6	Good	Good	Good	Good	Good	Good	Good		Good
Fujinon HF-XA-5M series #HF12XA-5M	C-Mount 5MP 2/3″ 12mm f/1.6	Good	Good	Good	Good	Good	Good	Good		Good
Fujinon HF-XA-5M series #HF16XA-5M	C-Mount 5MP 2/3″ 16mm f/1.6	Good	Good	Good	Good	Good	Good	Good		Good
Fujinon HF-XA-5M series #HF25XA-5M	C-Mount 5MP 2/3″ 25mm f/1.6	Good	Good	Good	Good	Good	Good	Good		Good
Fujinon CF-ZA-1S series #CF8ZA-1S	C-Mount 23MP 1.2″ 8mm f/1.8	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good
Fujinon CF-ZA-1S series #CF12ZA-1S	C-Mount 23MP 1.2″ 12mm f/1.8	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good
Fujinon CF-ZA-1S series #CF162ZA-1S	C-Mount 23MP 1.2″ 16mm f/1.8	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good
Fujinon CF-ZA-1S series #CF25ZA-1S	C-Mount 23MP 4/3″ 25mm f/1.8	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good
Fujinon CF-ZA-1S series #CF35ZA-1S	C-Mount 23MP 4/3″ 35mm f/1.8	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good
Fujinon CF-ZA-1S series #CF50ZA-1S	C-Mount 23MP 4/3″ 50mm f/2.4	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good
Computar MPY Series #V0828-MPY	C-Mount 12MP 1.1″ 8mm f/2.8	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good
Computar MPY Series #V1228-MPY	C-Mount 12MP 1.1″ 12mm f/2.8	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good
Computar MPY Series #V1628-MPY	C-Mount 12MP 1.1″ 16mm f/2.8	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good
Computar MPY Series #V2528-MPY	C-Mount 12MP 1.1″ 25mm f/2.8	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good
Computar MPY Series #V3528-MPY	C-Mount 12MP 1.1″ 35mm f/2.8	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good
Computar MPT Series #F1228-MPT	C-Mount 45MP 4/3″ 12mm f/2.8	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good
Computar MPT Series #F2524-MPT	C-Mount 45MP 4/3″ 25mm f/2.4	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good	Good
Edmund Optics CA Series #11-320	TFL-Mount APS-C 50mm f/1.8
Edmund Optics CA Series #11-321	TFL-Mount APS-C 75mm f/2.8
Edmund Optics CA Series #11-322	TFL-Mount APS-C 100mm f/2.8
*Diese Objektive dürfen nur mit NF-montierten Phoenix-Modellen verwendet werden

Objektiv-Adapter	Hersteller-Nr.	LUCID SKU
C-Mount auf S-Mount (M12) Objektiv-Adapter	LUCID ADA-C-S	ADA-C-S

Transformations-Kit
180° & 90° Transformations-Kit für Phoenix-Kamera	LUCID PHX24-TK	PHX24-TK
FFC auf M12/JST Extender Board und FFC-Kabel für Phoenix-Kamera	LUCID FFC-15-JST-M12	FFC-15-JST-M12
FFC auf RJ45/JST Extender Board und FFC-Kabel für Phoenix-Kamera	LUCID FFC-15-JST-RJ45	FFC-15-JST-RJ45

Kabel für Phoenix-Modelle
Ethernet Cat6a STP Patchkabel – 2,0m, Schwarz, Rastnasenschutz	StarTech C6ASPAT7BK	CAB-RR-2M
Ethernet Cat6a STP Patchkabel – 4,5m, Schwarz, Rastnasenschutz	StarTech C6ASPAT15BK	CAB-RR-5M
ix Industrial Ethernet Cat6a Kable – 2,0m, Schwarz	LUCID CAB-IR-2M	CAB-IR-2M
ix Industrial Ethernet Cat6a Kable – 5,0m, Schwarz	LUCID CAB-IR-5M	CAB-IR-5M
GPIO 8-pin 20cm JST Kable	GPIO-8P20	GPIO-8P20

Stativadapter
Stativadapter (Phoenix, Triton)	PHX-TR	PHX-TR

PC-Karten, PoE, Kamera Netzteil
LR-LINK PCIe GigE Vision PoE+ Netzwerkkarte	LR-LINK LRES2001PT-POE	PCIE-POE1-LR
2-CH LR-LINK PCIe GigE Vision PoE+ Netzwerkkarte	LR-LINK LRES2002PT	PCIE-POE2-LR
4-CH PCIe 2.5G/1G, GigE Vision PoE+ Netzwerkkarte	ioi GE2PX4-PCIE4XE301	PCIE-POE4-2G
Intel Gigabit CT Netzwerkkarte	Intel EXPI9301CTBLK	PCIE-ETH1
TP-Link 1GbE 15.4W PoE Injektor	TP-Link TL-POE150S	POEP
Procet 10GbE 60W PoE++ Injektor (802.3af/at, NA/EU)	Procet PT-PSE104GB-60-10	POEP-PT / POEP-PTEU

Kameramodell	Mono/Farbe	Objektivanschluss	GigE Vision Schnittstelle
PHXET051S-CC	Farbe	Abgesetzter Sensor mit C-Mount	RJ45
PHXET051S-MC	Mono	Abgesetzter Sensor mit C-Mount	RJ45
PHXE051S-CC-FFC	Farbe	C-mount	FFC (ZIF)
PHXE051S-MC-FFC	Mono	C-mount	FFC (ZIF)
PHX051S-CNF-FFC	Farbe	NF-mount	FFC (ZIF)
PHX051S-MNF-FFC	Mono	NF-mount	FFC (ZIF)
PHX051S-CNL-FFC	Farbe	Kein Objektivanschluss	FFC (ZIF)
PHX051S-MNL-FFC	Mono	Kein Objektivanschluss	FFC (ZIF)
