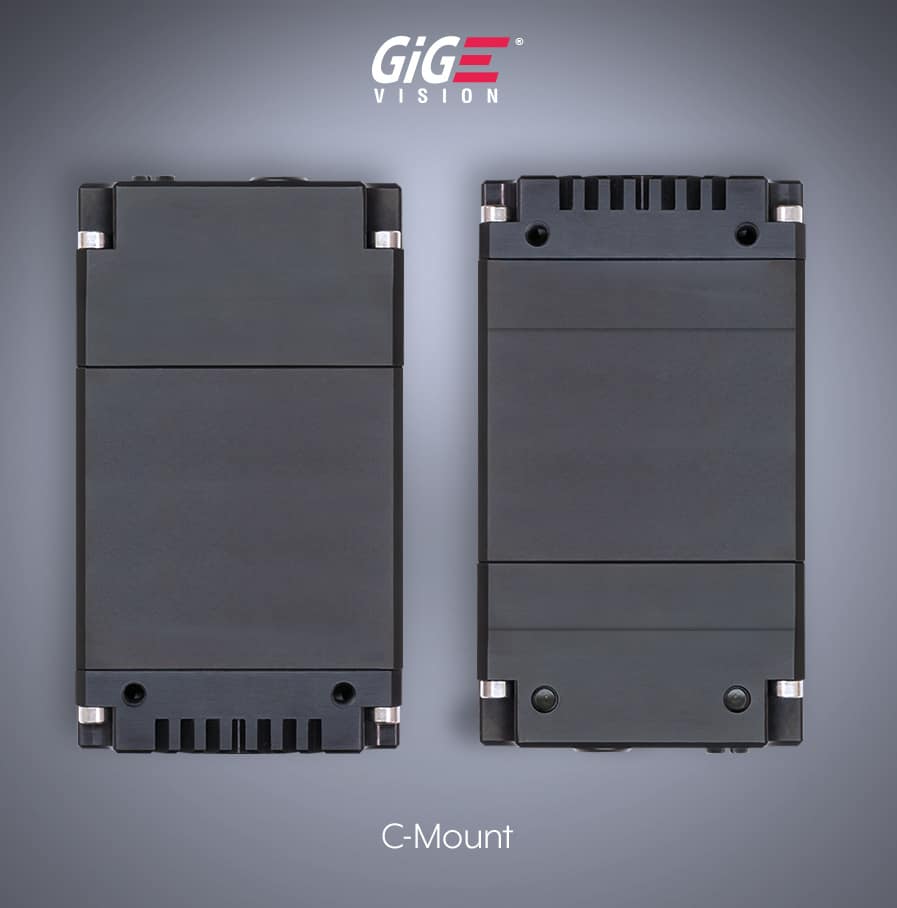

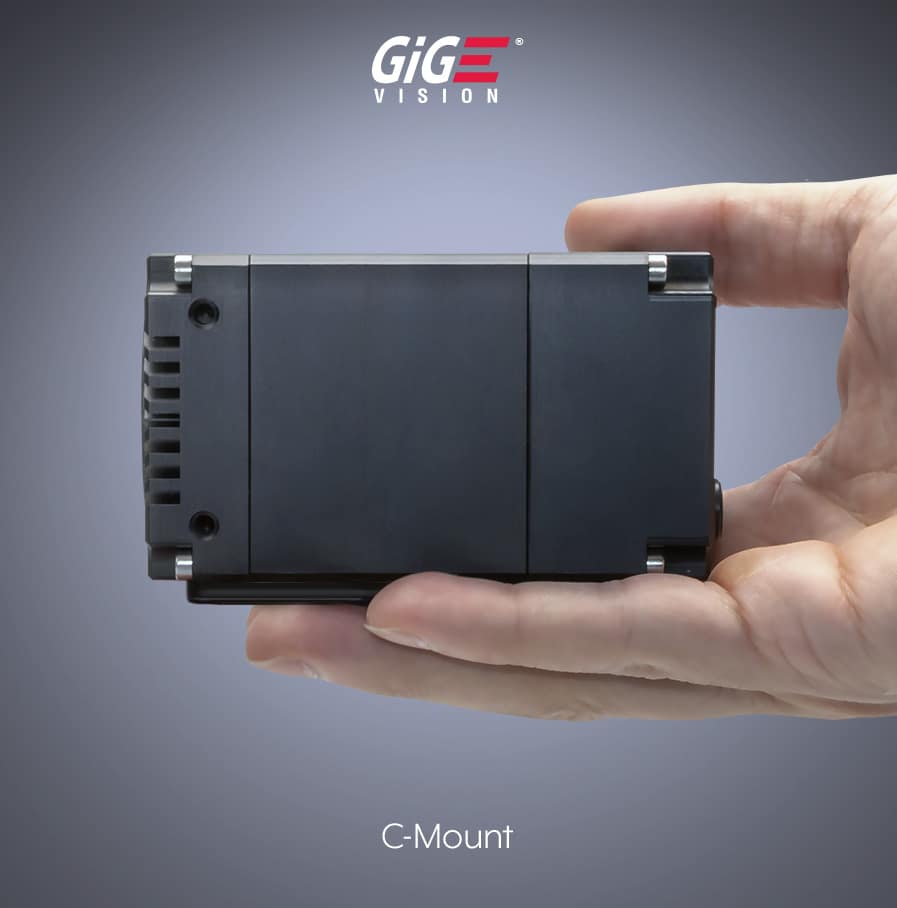

Atlas10 16,2 MP Model

Sensor
Sony IMX532 CMOS
Auflösung
16,2 MP 5320 x 3032 px
Bildrate
76,1 FPS
Kameramodell Mono/Farbe Objektivanschluss 10GBASE-T GigE Vision Schnittstelle
ATX162S-CC Farbe C-mount M12
ATX162S-MC Mono C-mount M12

Bitte wählen Sie Ihre Kamerakonfiguration aus:

Artikelnummer: n. v. Kategorie:

Spezifikationen

Sensor
Sensor Sony IMX532 CMOS (Pregius-S, BSI)
Shutter-Technologie Global
Sensorgröße 16,8 mm (Type 1.1″)
Auflösung 5320 x 3032 px, 16,2 MP
Pixelgröße 2,74 µm (H) x 2,74 µm (V)
Bildrate 75,6 FPS @ 16,2 MP (8 Bit ADC-Modus)
76,1 FPS @ 16,2 MP (10 Bit ADC-Modus)
68,9 FPS @ 16,2 MP (12 Bit ADC-Modus)
Gehäuse
Abmessungen 55 x 55 x 95,5 mm
Objektivanschluss C-Mount
Gewicht 325 g
Schnittstellen und Leistungsdaten
Schnittstelle 10GBASE-T*, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX
M12, PoE (*10GBASE-T arbeitet im Short Reach Mode, max. 25m Kabellänge)
Datenübertragungsprotokoll UDP (GigE Vision), TCP, RDMA (RoCE v2)
GPIO Schnittstelle M8, 8-pin-Steckverbinder
Opto-isolierte E/A-Anschlüsse 1 input, 1 output
Non-isolierte E/A-Anschlüsse 2 bidirektionale
Spannungsversorgung PoE+ (IEEE 802.3at) oder 12-24 VDC extern
Leistungsaufnahme <12 W über PoE, 11,5 W bei externer Stromversorgung
Kamerafeatures
Bildspeicher 380 MB
Bildoptimierung Gain, gamma, black level, Weißabgleich, LUT, CCM, pixel correction, hue, saturation, color space conversion
Pixelformate Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
Bildkontrolle Horizontal und vertikal binning, decimation, ROI, horizontal und vertikal flip
Bit-Tiefe 8, 10, 12 bit
Gain 0 dB bis 48 dB analog und digital
Belichtung 6.976 μs bis 10 s (Normal) 2,296 μs bis 2,464 μs (Kurzer Modus)
Speicherbare Benutzereinstellungen 1 Default und 2 frei Speicherbare
Nichtflüchtiger Speicher 16 MB
Chunk Daten Frame counter, offset X/Y, width/height, exposure time, gain, black level, line status, sequencer set
Event Daten Exposure start/end
Counter & Timer 2 counters und 2 timers
Sequencer Belichtungszeit, gain
Synchronisierung Software trigger, hardware trigger, PTP (IEEE 1588)
Standards und Umgebungsbedingungen
Standard GigE Vision v2.0
Konformität CE, FCC, RoHS, REACH, WEEE
Lagertemperatur -30 bis 60°C
Betriebstemperatur -20 bis 50°C Umgebungstemperatur
Luftfeuchtigkeit Operating: 20% ~ 80%, relativ, nicht kondensierend
Schock und Vibration DIN EN 60068-2-27, DIN EN 60068-2-64
Gewährleistung 3 Jahre

EMVA 1288 Daten

Interaktive Grafiken – bitte fahren Sie mit der Maus über die Punkte in der Grafik, um die QE % anzuzeigen

ATX162S-M (Mono, Sony IMX532 CMOS)
Mono EMVA 1288 Daten
Dynamikbereich 70,79 dB
Signal-Rausch-Verhältnis 39,74 dB
Sättigungskapazität 9411 e-
Absolute Empfindlichkeitsgrenze (bei 527.5nm) 3,79 γ
Temporäres Dunkelrauschen 2,1 e-
Gain 0,42 DN / e-
Dunkelstrom 0,58 e- / s
Dunkelsignal Non-Uniformity 0,30 e-
Photo Response Non-Uniformity 0,59 %
Linearity Error Max/Min 0,16/-0,30 %
ATX162S-C (Farbe, Sony IMX532 CMOS)
Farbe EMVA 1288 Daten
Dynamikbereich 70,6 dB
Signal-Rausch-Verhältnis 39,67 dB
Sättigungskapazität 9276 e-
Absolute Empfindlichkeitsgrenze (bei 527.5nm) 4,82 γ
Temporäres Dunkelrauschen 2,13 e-
Gain 0,42 DN / e-
Dunkelstrom 0,86 e- / s
Dunkelsignal Non-Uniformity 0,35 e-
Photo Response Non-Uniformity 0,85 %
Linearity Error Max/Min 0,12/-0,21 %

emva-1288-logo

Die Bewertung der Abbildungsqualität nach EMVA 1288 Standard charakterisiert Bildsensoren und Kameras. Weitere Informationen über den EMVA 1288-Standard finden Sie unter http://www.emva.org/standards-technology/emva-1288/

Technische Zeichnung

Abmessung für Atlas10 TFL-Mount / C-Mount Kamera
Atlas10 Drawings

Kamerainstallation / Downloads

Erste Schritte / Datenblatt

Für die Einrichtung der Kamera lesen Sie bitte unseren „Getting Started“-Leitfaden. Darin erfahren Sie, wie Sie Ihre Kamera anschließen, das Arena SDK oder Software von Drittanbietern installieren, Jumbo Frames aktivieren, der Kamera eine IP-Adresse zuweisen und die Firmware aktualisieren. PDFAtlas10 Datasheet (PDF)

Atlas10-Software-Updates abonnieren


TitelDateinameDateitypVersionDateDateigrößeLink
ATX162S Technical Reference ManualATX162S_1.20.0.0_Documentation_English.zipzip1.20.0.02024-03-222.2 MB
Atlas10 C-Mount CAD DrawingAtlas10-C-Mount.STEPSTEP1.02021-03-013.4 MB
ATX162S FirmwareATX162S_1.20.0.0_Firmware.zipzip1.20.0.02023-08-0810.8 MB
ArenaSDK_v1.0.49.3.exe
1.3 GB
Arena SDK – Windows 11/10

v1.0.49.3 (Release Date: 2025-03-13). For Windows 11 (64-bit) / Windows 10 (32/64-bit).
Compatible with all standard camera models except Triton Smart.

Changelog

ArenaSDK_v0.1.95_Linux_x64.tar.gz
232.9 MB
Arena SDK – x64 Ubuntu 22.04/24.04
v0.1.95 API Only, (Release Date: 2025-02-27).
Ubuntu 22.04/24.04 (64-bit).
Compatible with all standard camera models except Triton2 EVS and Triton Smart.

Changelog

ArenaSDK_v0.1.78_Linux_ARM64.tar.gz
143.4 MB
Arena SDK – ARM64 Ubuntu 22.04/24.04
v0.1.78 (Release Date: 2025-02-27)
SDK API Only
Ubuntu 22.04/24.04 (64-bit). Tested on NVIDIA AGX Xavier / TX2 Development Kit.
Compatible with all standard camera models except Triton2 EVS and Triton Smart.

Changelog

arena_api-2.7.1-py3-none-any.zip
205.7 MB
Arena Python Package

v2.7.1 (Release date: 2025-02-27)
Includes: wheel, examples, documentation.

Requirements: Python 3.6.8 or above
Minimum Compatible Arena Versions
Arenac_Win_Version_Min = V1.0.42.0
Arenac_Lin_Version_Min = V0.1.85
Arenac_Arm_Version_Min = V0.1.61

Changelog

Compatible with all standard camera models except Triton2 EVS and Triton Smart.

Zubehör

Stativadapter, Objektive, Kabel und Power Over Ethernet (PoE)-Ethernet-Injektoren / Schnittstellenkarten sind separat erhältlich. Bitte beachten Sie, dass die Ethernet-Anschlüsse der meisten Consumer-Motherboards und Laptops kein PoE unterstützen. Besuchen Sie unsere Zubehörseite für vollständige Details zu allen Zubehörteilen.
Linsenhersteller-Nr.Lens Description5,0MP
ATX051S
8,1MP
ATX081S
12,3MP
ATX124S
16,2MP
ATX162S
20,4MP
ATX204S
24,5MP
ATX245S
31,4MP
ATX314S
45MP
ATX450N
47MP
ATX470S
65MP
ATX650G
Edmund Optics UC #33-300C-Mt 1/2″ 4mm f/1,8
Edmund Optics UC #33-300C-Mt 1/2″ 6mm f/1,85
Edmund Optics UC #33-307C-Mt 1/2″ 8mm f/1,8
Edmund Optics UC #33-303C-Mt 1/1,8″ 12mm f/1,8
Vignette
Edmund Optics UC #33-304C-Mt 1/1,8″ 16mm f/1,8
Vignette
Edmund Optics UC #33-305C-Mt 1/1,8″ 25mm f/1,85
Vignette
Edmund Optics C #67-709C-Mt 1/1,8" 6mm, f1,4
Vignette
Edmund Optics C #58-000C-Mt 2/3" 8,5mm, f/1,3
Good
Good
Edmund Optics C #58-001C-Mt 2/3" 12mm, f/1,8
Good
Good
Edmund Optics C #59-870C-Mt 2/3" 16mm, f/1,6
Good
Good
Edmund Optics C #59-871C-Mt 2/3" 25mm, f/1,4
Good
Good
Edmund Optics C #59-872C-Mt 2/3" 35mm, f/1,65
Good
Good
Edmund Optics C #59-873C-Mt 2/3" 50mm, f/2
Good
Good
Universe Compact C #BL060CC-Mt 5MP 2/3″ 6mm f/2,0
Good
Good
Universe Compact C #BL080CC-Mt 5MP 2/3″ 8mm f/2,0
Good
Good
Universe Compact C #BL120CC-Mt 5MP 2/3″ 12mm f/2,0
Good
Good
Universe Compact C #BL160CC-Mt 5MP 2/3″ 16mm f/2,0
Good
Good
Universe Compact C #BL250CC-Mt 5MP 2/3″ 25mm f/1,8
Good
Good
Fujinon HF-XA-5M #HF6XA-5MC-Mt 5MP 2/3″ 6mm f/1,9
Good
Good
Fujinon HF-XA-5M #HF8XA-5MC-Mt 5MP 2/3″ 8mm f/1,6
Good
Good
Fujinon HF-XA-5M #HF12XA-5MC-Mt 5MP 2/3″ 12mm f/1,6
Good
Good
Fujinon HF-XA-5M #HF16XA-5MC-Mt 5MP 2/3″ 16mm f/1,6
Good
Good
Fujinon HF-XA-5M #HF25XA-5MC-Mt 5MP 2/3″ 25mm f/1,6
Good
Good
Fujinon CF-ZA-1S #CF8ZA-1SC-Mt 23MP 1,2″ 8mm f/1,8
Good
Good
Good
Good
Good
Vignette (1)
Fujinon CF-ZA-1S #CF12ZA-1SC-Mt 23MP 1,2″ 12mm f/1,8
Good
Good
Good
Good
Good
Good (1)
Fujinon CF-ZA-1S #CF16ZA-1SC-Mt 23MP 1,2″ 16mm f/1,8
Good
Good
Good
Good
Good
Good (1)
Fujinon CF-ZA-1S #CF25ZA-1SC-Mt 23MP 4/3″ 25mm f/1,8
Good
Good
Good
Good
Good
Good (1)
Fujinon CF-ZA-1S #CF35ZA-1SC-Mt 23MP 4/3″ 35mm f/1,8
Good
Good
Good
Good
Good
Good (1)
Fujinon CF-ZA-1S #CF50ZA-1SC-Mt 23MP 4/3″ 50mm f/2,4
Good
Good
Good
Good
Good
Good (1)
Computar MPY #V0828-MPY2C-Mt 12MP 1,1″ 8mm f/2,8
Good
Good
Good
Computar MPY #V1228-MPY2C-Mt 12MP 1,1″ 12mm f/2,8
Good
Good
Good
Computar MPY #V1628-MPY2C-Mt 12MP 1,1″ 16mm f/2,8
Good
Good
Good
Computar MPY #V2528-MPYC-Mt 12MP 1,1″ 25mm f/2,8
Good
Good
Good
Computar MPY #V3528-MPYC-Mt 12MP 1,1″ 35mm f/2,8
Good
Good
Good
Computar MPT #F1228-MPTC-Mt 45MP 4/3″ 12mm f/2,8
Good
Good
Good
Good
Good
Good (1)
Good (3)
Computar MPT #F1628-MPTC-Mt 45MP 4/3″ 16mm f/2,8
Good
Good
Good
Good
Good
Good (1)
Good (3)
Computar MPT #F2524-MPTC-Mt 45MP 4/3″ 25mm f/2,4
Good
Good
Good
Good
Good
Good (1)
Good (3)
Edmund Optics CA #11-320TFL-Mt APS-C 35mm f/2,8
Good (2)
Good
Good
Edmund Optics CA #11-320TFL-Mt APS-C 50mm f/1,8
Good (2)
Good
Good
Edmund Optics CA #11-321TFL-Mt APS-C 75mm f/2,8
Good (2)
Good
Good
Edmund Optics CA #11-322TFL-Mt APS-C 100mm f/2,8
Good (2)
Good
Good
(1) For AXT24S C-mount models. (2) For AXT24S TFL-mount models. (3) When used with TFL-Mount to C-Mount Adapter (P/N: ADA-TFL-C)
KabelHersteller-Nr.LUCID SKU
M12 auf RJ45 IP67 Cat6a Kable (Amphenol) – 2,0m, Dunkelgrün LUCID CAB-MR-2M-ACAB-MR-2M-A
M12 auf RJ45 IP67 Cat6a Kable (Amphenol) – 5,0m, DunkelgrünLUCID CAB-MR-5M-ACAB-MR-5M-A
M12 auf RJ45 IP67 Cat6a Kable (Amphenol) – 15,0m, DunkelgrünLUCID CAB-MR-15M-ACAB-MR-15M-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Abwärts] – 5m (Amphenol)LUCID CAB-MR-5M-RA1-ACAB-MR-5M-RA1-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Abwärts] – 15m (Amphenol)LUCID CAB-MR-15M-RA1-ACAB-MR-15M-RA1-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Aufwärts] – 5m (Amphenol)LUCID CAB-MR-5M-RA2-ACAB-MR-5M-RA2-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Aufwärts] – 15m (Amphenol)LUCID CAB-MR-15M-RA2-ACAB-MR-15M-RA2-A
M12 auf RJ45 IP67 Cat6a Kabel [Rechter Winkel, Atlas/Helios-Seite] – 5m (Amphenol)LUCID CAB-MR-5M-RA3-ACAB-MR-5M-RA3-A
M12 auf RJ45 IP67 Cat6a Kabel [Rechter Winkel, Atlas/Helios-Seite] – 15m (Amphenol)LUCID CAB-MR-15M-RA3-ACAB-MR-15M-RA3-A
M8 GPIO 8-pin (Amphenol) 1,0m KableLUCID GPIO-M8-1M-AGPIO-M8-1M-A
M8 GPIO 8-pin (Amphenol) 5,0m KableLUCID GPIO-M8-5M-AGPIO-M8-5M-A
M8 GPIO 8-pin (Amphenol) 15,0m KableLUCID GPIO-M8-15M-AGPIO-M8-15M-A
M8 GPIO 8-pin Kable [Rechter Winkel, Abwärts(Triton) / Aufwärts(Atlas & Helios)]-5m (Amphenol)LUCID GPIO-M8-5M-RA1-AGPIO-M8-5M-RA1-A
M8 GPIO 8-pin Kable [Rechter Winkel, Abwärts(Triton) / Aufwärts(Atlas & Helios)]-15m (Amphenol)LUCID GPIO-M8-15M-RA1-AGPIO-M8-15M-RA1-A
M8 GPIO 8-pin Kable [Rechter Winkel, Aufwärts(Triton) / Abwärts(Atlas & Helios)]-5m (Amphenol)LUCID GPIO-M8-5M-RA2-AGPIO-M8-5M-RA2-A
M8 GPIO 8-pin Kable [Rechter Winkel, Aufwärts(Triton) / Abwärts(Atlas & Helios)]-15m (Amphenol)LUCID GPIO-M8-15M-RA2-AGPIO-M8-15M-RA2-A
Stativadapter
Atlas10 StativadapterATX-TRATX-TR
Breakout Boards
M8 GPIO Breakout Board + M8-M8 IP67 Kable 1M KitGPIO-M8-BRK-KIT001GPIO-M8-BRK-KIT001
PC-Karten, PoE, Kamera Netzteil
LUCID 2-CH 10G/1G RDMA PoE+ Host Channel Adapter (HCA) Netzwerkkarte
*Diese Karte unterstützt RDMA auf Atlas10-Kameras
PCIE-10GPOE2-LUCIDPCIE-10GPOE2-LUCID
2-CH 10G/1G RDMA Host Channel Adapter (HCA) Netzwerkkarte
*Diese Karte unterstützt RDMA auf Atlas10-Kameras
Broadcom BCM957416A4160CPCIE-10GETH2-BC
Procet 2.5/5.0/10GbE 60W PoE++ InjectorProcet PT-PSE104GB-60-10POEP-PT(EU)
M8 GPIO AC Netzteil (NA/EU)MEAN WELL GST60A18-P1JM8P-US1 or M8P-EU1
