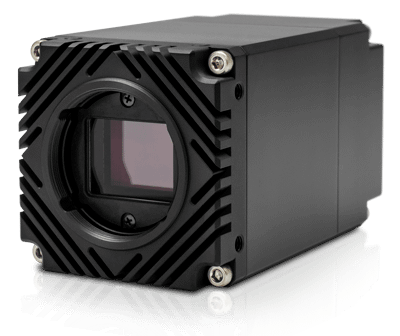

고품질 글로벌 셔터 및 롤링 셔터 CMOS 센서와 이더넷을 통한 전력 공급(PoE)을 지원하는 10기가비트 이더넷이 결합된 Atlas10은 컴팩트한 산업용 카메라에서 빠른 프레임 레이트로 뛰어난 이미징 성능을 구현할 수 있습니다. 비닝 및 데시메이션 옵션과 함께 관심 영역(ROI)을 줄이는 옵션을 통해 사용자는 Atlas10에서 더 높은 프레임 레이트를 구현할 수 있습니다.
5.0 ~ 65 MP 센서
액티브 센서 정렬
PTP(IEEE 1588) 트리거
PoE 사용 가능
+
비용 효율적인 RDMA
자세히 알아보기
Atlas10 10기가 카메라 - RDMA를 통한 안정적인 1.2GB/s 스트리밍
Atlas10 10GigE RDMA 카메라 모델 검색
| 모델 | 메가픽셀 | 해상도 | 프레임 레이트 | 센서 | 센서 크기 | 픽셀 크기 | 셔터 | 렌즈 마운트 | 크로마 | 디지털 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|
| ATX650G | 65.0 MP | 9344 x 7000 px | 14.1 fps | Gpixel GMAX3265 CMOS | 2.3" | 3.2 µm | Global | TFL-II (M48 x 0.75) | Mono / Color | 10GigE, M12 |
| ATX470S | 47.0 MP | 8232 x 5588 px | 23.2 fps | Sony IMX492 CMOS | 1.4" | 2.315 µm | Rolling | TFL (M35 x 0.75) / 렌즈 마운트 없음 | Mono / Color | 10GigE, M12 |
| ATX450N | 45.0 MP | 8192 x 5460 px | 16 fps | onsemi XGS45000 CMOS | 2.2" | 3.2 µm | Global | TFL-II (M48 x 0.75) | Mono / Color | 10GigE, M12 |
| ATX314S | 31.4 MP | 6464 x 4852 px | 35 fps | Sony IMX342 CMOS | APS-C 27.9mm | 3.45 µm | Global | TFL (M35 x 0.75) / 렌즈 마운트 없음 | Mono / Color | 10GigE, M12 |
| ATX245S | 24.5 MP | 5320 x 4600 px | 45.4 fps | Sony IMX530 CMOS | 4/3" | 2.74 µm | Global | TFL / C-Mount | Mono / Color | 10GigE, M12 |
| ATX204S | 20.4 MP | 4504 x 4504 px | 54.1 fps | Sony IMX531 CMOS | 1.1" | 2.74 µm | Global | C-Mount | Mono / Color | 10GigE, M12 |
| ATX162S | 16.2 MP | 5320 x 3032 px | 76.1 fps | Sony IMX532 CMOS | 1.1" | 2.74 µm | Global | C-Mount | Mono / Color | 10GigE, M12 |
| ATX124S | 12.3 MP | 4096 x 3000 px | 89.7 fps | Sony IMX535 CMOS | 1/1.1″ | 2.74 µm | Global | C-Mount | Mono / Color | 10GigE, M12 |
| ATX081S | 8.1 MP | 2840 x 2840 px | 136.7 fps | Sony IMX536 CMOS | 2/3″ | 2.74 µm | Global | C-Mount | Mono / Color | 10GigE, M12 |
| ATX051S | 5.0 MP | 2448 x 2048 px | 205 fps | Sony IMX537 CMOS | 1/1.8 | 2.74 µm | Global | C-Mount | Mono / Color | 10GigE, M12 |
Atlas10 UV 10GigE RDMA 카메라 모델
고감도 소니 UV 8.1 MP IMX487 센서가 탑재된 Atlas10 UV 10GigE(10GBASE-T) PoE+ 카메라는 자외선(UV) 광선 스펙트럼 범위(200~400nm)에서 이미지를 캡처할 수 있습니다. Pregius S 이면조사 센서 기술을 활용하는 이 카메라는 200~400nm 범위의 고감도를 통해 투명 재료(플라스틱 및 PET), 반도체 검사, 재료 분류 등 다양한 산업 분야에서 더욱 정밀한 이미지를 얻을 수 있습니다. 자세히 알아보려면 UV 랜딩 페이지를 방문하세요..
| 모델 | 메가픽셀 | 해상도 | 프레임 레이트 | 센서 | 센서 크기 | 픽셀 크기 | 셔터 | 렌즈 마운트 | 크로마 | 디지털 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|
 ATX081S-UC | 8.1 MP | 2840 x 2840 px | 136.8 fps | Sony IMX487 CMOS | 2/3″ | 2.74 µm | Global | C-Mount | Mono (UV + VIS) | 10GigE, M12 |
가속화된 성능

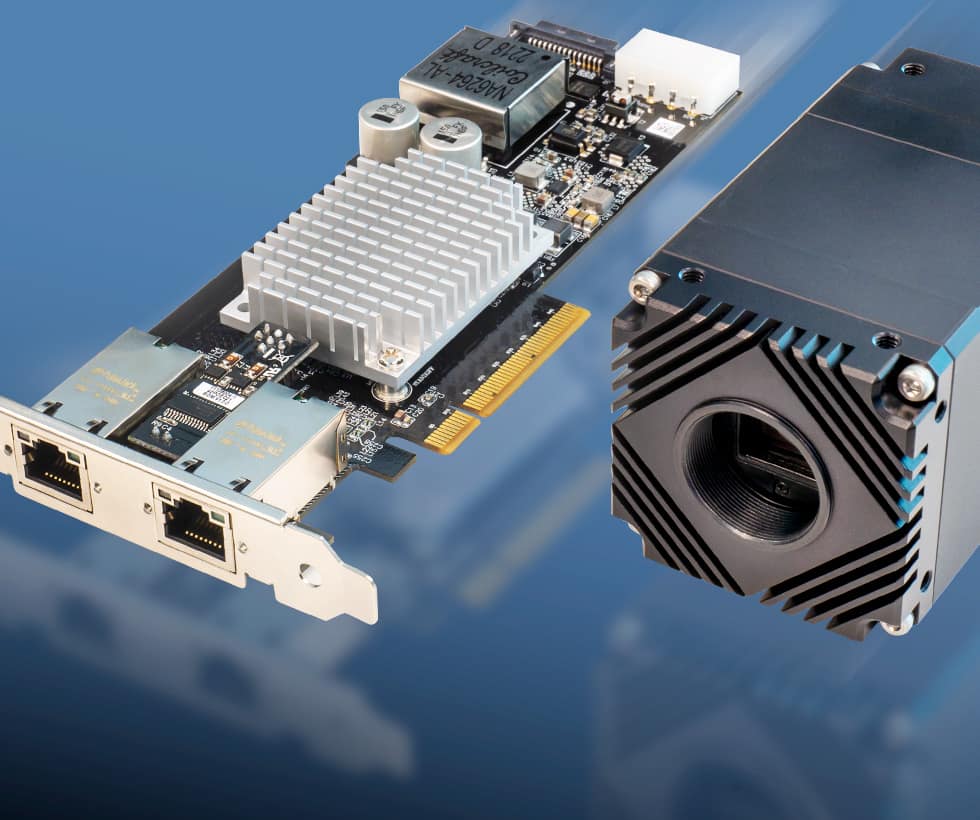

RDMA는 원격 직접 메모리 액세스의 약자입니다. RDMA를 사용하면 Atlas10 카메라가 CPU나 OS의 개입 없이 이미지 데이터를 PC의 메인 메모리로 직접 전송할 수 있습니다. 즉, CPU와 OS가 더 이상 데이터 전송을 관리하는 데 리소스를 소비할 필요가 없으므로 다른 작업을 위해 CPU 리소스를 확보할 수 있습니다. Atlas10 카메라에서 RDMA가 작동하는 방식에 대한 자세한 내용을 보려면 RDMA 백서 PDF를 다운로드하세요.
• Atlas10 카메라
• Compatible RDMA HCA network interface card:
LUCID는 두 개의 호환 가능한 10GigE RDMA HCA 네트워크 카드를 판매합니다:
1) LUCID 2-CH 10G1G RDMA PoE+ 호스트 채널 어댑터 (HCA) 이더넷 네트워크 어댑터 (P/N: PCIE-10GPOE2-LUCID)
2) 2-CH 10G/1G RDMA 호스트 채널 어댑터 (HCA) 이더넷 네트워크 어댑터 (P/N: PCIE-10GETH2-BC)
(위의 RDMA 카드를 사용하려면 호스트 PC에 PCIe 3세대 x8 슬롯이 필요합니다.)
1) LUCID 2-CH 10G1G RDMA PoE+ 호스트 채널 어댑터 (HCA) 이더넷 네트워크 어댑터 (P/N: PCIE-10GPOE2-LUCID)
2) 2-CH 10G/1G RDMA 호스트 채널 어댑터 (HCA) 이더넷 네트워크 어댑터 (P/N: PCIE-10GETH2-BC)
(위의 RDMA 카드를 사용하려면 호스트 PC에 PCIe 3세대 x8 슬롯이 필요합니다.)
• M12 – RJ45 Cat6a 케이블. 전체 케이블 목록을 보려면 여기를 클릭하세요.
• M8 GPIO 전원 공급 장치(비 PoE RDMA 네트워크 카드 구매 시 필요). M8 GPIO 전원 공급 장치를 보려면 여기를 클릭하십시오.
LUCID의 RDMA 구현은 Atlas10 – 10GigE 카메라(모든 Atlas10 카메라 모델은 RDMA 지원) 및 웹 스토어에서 구입할 수 있는 RDMA 호스트 채널 어댑터(HCA) 네트워크 카드와만 호환됩니다.
호스트 PC:
Windows 10(64비트) 또는 Windows 11(64비트)
Arena Software Development Kit:
Windows용 Arena SDK 버전 1.0.41.8 이상
Atlas10 카메라 펌웨어:
기존 Atlas10 사용자의 경우, Atlas10 카메라의 펌웨어를 버전 1.20.0.0 이상으로 업그레이드해야 합니다. 다음 Atlas10 펌웨어는 RDMA를 지원합니다:
ATX051S_1.20.0.0_Firmware.zip
ATX081S_1.20.0.0_Firmware.zip
ATX081S-UV_1.20.0.0_Firmware.zip
ATX124S_1.20.0.0_Firmware.zip
ATX162S_1.20.0.0_Firmware.zip
ATX204S_1.20.0.0_Firmware.zip
ATX245S_1.21.0.0_Firmware.zip
ATX314S_1.20.0.0_Firmware.zip
ATX470S_1.22.0.0_Firmware.zip
ATX650G_1.20.0.0_Firmware.zip
LUCID의 RDMA 구현은 카메라와 호스트 PC 간에 제로 카피 이미지 전송을 가능하게 하는 비용 효율적인 솔루션을 제공합니다.
현재 Atlas10 카메라 사용자는 RDMA를 지원하는 최신 카메라 펌웨어를 무료로 다운로드하여 설치할 수 있습니다. 아레나 SDK도 무료로 제공됩니다. 파일을 다운로드하려면 다운로드 허브를 방문하세요.
Atlas10 카메라 가격은 특정 모델에 따라 미화 1950달러(5MP 모델)에서 10,950달러(65MP 모델)까지 다양합니다. 모든 Atlas10 카메라는 표준 Cat6A 케이블을 사용하여 이더넷을 통한 전원 공급(PoE)을 통해 10GigE 데이터 대역폭을 지원합니다. 소니의 듀얼 포트 RDMA 10GigE HCA 네트워크 인터페이스 카드의 가격은 비 RDMA 10GigE 네트워크 인터페이스 카드와 동일하게 $400(PoE+ 카드, PCIE-10GPOE2-LUCID) 및 $275(비 PoE 카드, PCIE-10GETH2-BC)로 책정되어 있습니다.
RDMA HCA 네트워크 인터페이스 카드(LUCID 및 브로드컴)용 드라이버는 Arena SDK와 함께 패키징되어 설치됩니다. Arena SDK 인스톨러는 NIC 드라이버와 SPI 드라이버를 설치 및 구성합니다.
예, 모든 Atlas10 카메라와 모든 10GigE 네트워크 카드(RDMA 및 비 RDMA NIC)는 UDP 데이터 전송을 지원합니다. UDP는 RDMA와는 다른 데이터 전송 프로토콜이며, 이 두 가지를 동시에 활성화할 수 없습니다.
예, TCP는 RDMA 카드 및 새 카메라 펌웨어에서 작동합니다. TCP는 RDMA와는 다른 데이터 전송 프로토콜이며, 이 두 가지를 동시에 활성화할 수 없다는 점에 유의하세요. RDMA는 하드웨어 수준에서 흐름 제어 및 패킷 재전송(카메라와 RDMA HCA 네트워크 카드에 의해 관리됨)을 제공하여 TCP와 유사한 안정성 기능을 활성화합니다. 이러한 안정성 기능에는 CPU 또는 OS 리소스가 필요하지 않습니다.)
현재 LUCID는 특정 네트워크 스위치에 대해 Atlas10 RDMA 카메라와 RDMA HCA 네트워크 카드의 인증을 받지 않았습니다. 가까운 시일 내에 더 많은 스위치를 테스트할 계획입니다.
모든 애플리케이션이 다르기 때문에 RDMA가 활성화된 후 정확한 CPU 감소율을 제공하는 것은 불가능합니다. 사용 중인 Atlas10 카메라 대수, 호스트 PC의 CPU 및 하드웨어 구성, OS 구성에 따라 결과는 달라질 수 있습니다. 그러나 사용자는 기존 UDP 스트리밍에 비해 RDMA 스트리밍 중에 CPU 사용량이 크게 감소할 것으로 기대할 수 있습니다.
LUCID의 자체 내부 테스트 결과:
-128GB 메모리가 장착된 i9-10900x에서 테스트한 결과, 4개의 Atlas10 카메라 스트리밍 시 CPU 사용량이 5.4%(비-RDMA)에서 0.08%(RDMA)로 감소한 것으로 나타났습니다.
-32GB 메모리가 장착된 i3-i3-10300에서 테스트한 결과, 2대의 Atlas10 카메라 스트리밍 시 CPU 사용량이 21%(비-RDMA)에서 3%(RDMA)로 감소한 것으로 나타났습니다.
기가 비전 표준 위원회의 적극적인 회원인 LUCID는 기가 비전 표준의 다음 릴리스에 RDMA 기술을 통합하는 것을 지지합니다. LUCID는 RDMA 기술의 표준화가 10기가, 25기가 등 더 빠른 이더넷 전송 속도의 업계 도입을 가속화할 것으로 믿습니다.
아니요, LUCID의 1GigE, 2.5GigE 또는 5GigE 카메라에는 RDMA를 사용할 수 없습니다. 이러한 인터페이스에 RDMA를 제공할 계획은 없습니다. RDMA는 Atlas10 – 10GigE 카메라에서만 사용할 수 있습니다.
초고해상도 센서, 탁월한 이미징 품질

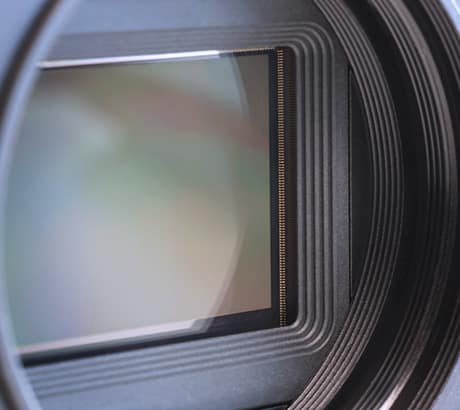

Atlas10 – 10GigE 카메라는 탁월한 이미징 품질을 제공하는 고해상도 센서를 갖추고 있습니다. 카메라 설계는 주변 온도 -20~50°C의 넓은 작동 온도 범위에서 이미징 성능을 극대화하고 유지합니다. 제조 과정에서의 엄격한 품질 관리를 통해 모든 유닛이 EMVA 1288 이미징 품질 목표 내에서 작동하도록 보장합니다.
Atlas10 47MP ATX470S
8192 x 5556px, Sony IMX492
양자 효율성 (@ 500nm)
85.5%
템포럴 다크 노이즈
7.83 e-
다이나믹 레인지
65.4 dB
포화 용량
15655 e-
Atlas10 65MP ATX650G
9344 x 7000px, Gpixel GMAX3265
양자 효율성 (@ 500nm)
62.5%
템포럴 다크 노이즈
5.38 e-
다이나믹 레인지
64.5 dB
포화 용량
9957 e-
EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/
액티브 센서 정렬

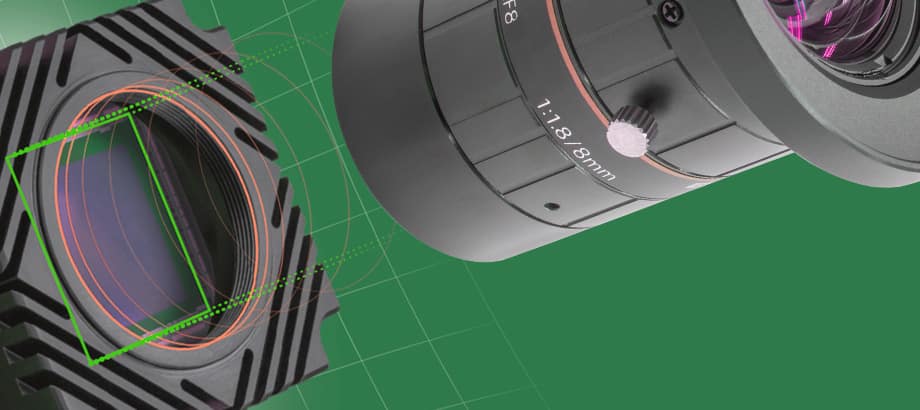

큰 센서를 사용하면, 센서 틸트와 회전에서 사소한 불일치가 발생해도 이미징에 부정적인 영향을 미칠 수 있습니다. 이러한 이유로, 모든 Atlas10 카메라는 센서 틸트 및 회전을 최소화하고 이미지 센서의 중심을 렌즈 광축에 능동적으로 정렬합니다. 그 결과로, 정밀하게 부착된 대형 센서가 모서리에서도 이미지가 선명하고 또렷하도록 렌즈 마운트에 정렬됩니다. 당사의 기술 요약에서 액티브 센서 정렬 프로세스에 대해 자세히 알아보시기 바랍니다.
10Gbps - PoE+ (Power over Ethernet+)로 10x GigE 비전 속도
Power Over Ethernet
Power over Ethernet (PoE+, IEEE 802.3at)는 하나의 M12 이더넷 케이블을 통해 데이터와 전력 흐름이 모두 가능하므로, 케이블 수와 향후 유지관리의 필요성이 최소화되어, 가치가 높습니다.
100% 컴플라이언스
Atlas10는 GigE Vision을 만족하는 소프트웨어 및 하드웨어 와 호환됩니다. 이에 따라, 서로 다른 공급업체와도 안정적이고 일관된 운영을 할 수 있도록 합니다.
안전하고 견고한 M12 및 M8 커넥터

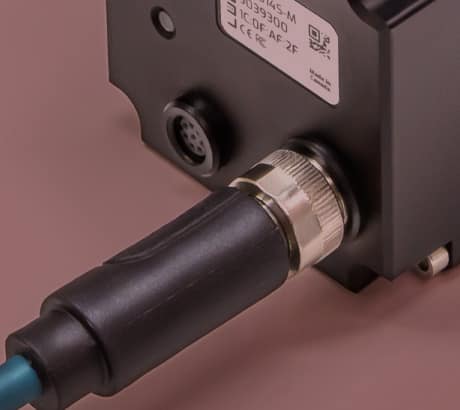

M12 이더넷 및 M8 GPIO 커넥터는 다양한 산업 환경의 요구사항을 견디도록 설계되었습니다. M12 이더넷 커넥터는 IEC 61076-2-109로 표준화되었으며, GigE Vision 표준에 포함되어 있습니다. 견고한 디자인으로 강한 진동과 전기 간섭에 대한 보호가 가능합니다. 안심할 수 있는 8 핀 M8 GPIO 커넥터는 opto-coupled input 라인, opto-coupled output 라인 및 2 개의 양방향 라인을 사용하여 IEC 61076-2-104로 표준화 되었습니다. M12 이더넷 및 M8 GPIO 컨넥션은 일반 산업, 자동차, 농업용, 공정 제어, 식음료 및 의료 애플리케이션 등의 까다로운 애플리케이션에 대한 탁월한 선택입니다.
