Kameras für Bildgebungssysteme View detail

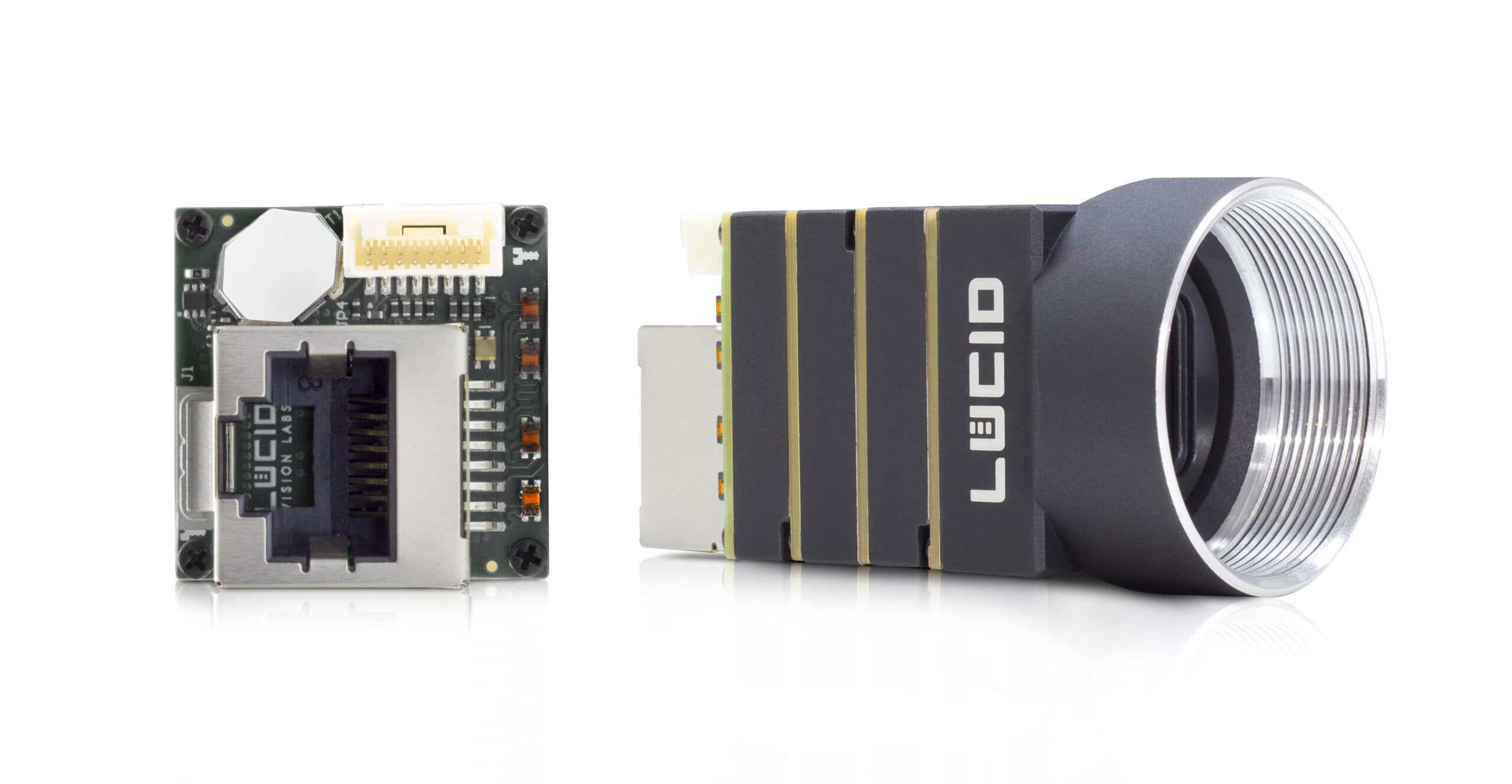

Phoenix Machine Vision Camera

Phoenix

Flexibles Kameramodul für die einfache OEM-Integration

Phoenix-Kamera von LUCID an – ein flexibles GigE-PoE-Kameramodul, das für eine einfache OEM-Integration entwickelt wurde. Es hat ein hybrides Design zwischen einer Board-Level-Kamera und einer regulären Bildverarbeitungs-Kamera mit Gehäuse. Dieses Design ermöglicht es, viele verschiedene Formfaktor-Optionen anzubieten. Mit einer großen Auswahl an Sensoren von 0,4 MP bis 20 MP, 4 Objektivanschlüssen, 3 Kameraausrichtungen und 3 Schnittstellenanschlussoptionen kann die Kamera an verschiedene Anwendungen angepasst werden.

28 x 28 mm Phoenix Kamera-Modelle

KameramodellAuflösungAuflösung (HxV)Fake FPSBildrateSensorMax. BildkreisPixelgrößeShutter-TechnologieObjektivanschlussMono/FarbeGigE Schnittstelle
PHX200S20,0 MP5472 x 3648 px15,6 fpsSony IMX183 CMOS1"2,40 µmRollingC / Kein ObjektivanschlussMono / FarbeRJ45 / ix Connector / FFC
PHX124S12,3 MP4096 x 3000 px29.0 fpsSony IMX565 CMOS1/1.1"2.74 µmGlobalC / Kein ObjektivanschlussMono / FarbeRJ45 / ix Connector / FFC
PHX120S12,3 MP4096 x 3000 px39,0 fpsSony IMX304 CMOS1,1"3,45 µmGlobalC / Kein ObjektivanschlussMono / FarbeRJ45 / ix Connector / FFC
PHX089S8,9 MP4096 x 2160 px412,5 fpsSony IMX267 CMOS1"3,45 µmGlobalC / Kein ObjektivanschlussMono / FarbeRJ45 / ix Connector / FFC
PHX081S8,1 MP2840 x 2840 px513.8 fpsSony IMX566 CMOS2/3″2.74 µmGlobalC / Kein ObjektivanschlussMono / FarbeRJ45 / ix Connector / FFC

24 x 24 mm Phoenix Kamera-Modelle

KameramodellAuflösungAuflösung (HxV)Fake FPSBildrateSensorMax. BildkreisPixelgrößeShutter-TechnologieObjektivanschlussMono/FarbeGigE Schnittstelle
PHX122S12,2 MP4024 x 3036 px19,1 fpsSony IMX226 CMOS1/1,7"1,85 µmRollingC / Kein Objektivanschluss /
Abgesetzter Sensor mit C-Mount*
Mono / FarbeRJ45 / ix Connector / FFC
PHX064S6,3 MP3072 x 2048 px217,7 fpsSony IMX178 CMOS1/1,8”2,40 µmRollingC NF / S / Kein Objektivanschluss /
Abgesetzter Sensor mit C-Mount
Mono / FarbeRJ45 / ix Connector / FFC
PHX050S1-P/Q5,0 MP2448 x 2048 px322 fpsSony IMX264MZR CMOS
Sony IMX264MYR CMOS
2/3"3,45 µmGlobalC / NF / Kein Objektivanschluss /
Abgesetzter Sensor mit C-Mount
Polarisiert Mono
Polarisiert Farbe
RJ45 / ix Connector / FFC
PHX050S-P/Q5,0 MP2448 x 2048 px322 fpsSony IMX250MZR CMOS
Sony IMX250MYR CMOS
2/3"3,45 µmGlobalC / NF / Kein Objektivanschluss /
Abgesetzter Sensor mit C-Mount
Polarisiert Mono
Polarisiert Farbe
RJ45 / ix Connector / FFC
PHX051S5,0 MP2448 x 2048 px422 fpsSony IMX568 CMOS1/1,8”2.74 µmGlobalC / NF / Kein Objektivanschluss /
Abgesetzter Sensor mit C-Mount
Mono / FarbeRJ45 / ix Connector / FFC
PHX050S5,0 MP2448 x 2048 px522 fpsSony IMX264 CMOS2/3"3,45 µmGlobalC / NF / Kein Objektivanschluss /
Abgesetzter Sensor mit C-Mount
Mono / FarbeRJ45 / ix Connector / FFC
PHX032S3,2 MP2048 x 1536 px635,4 fpsSony IMX265 CMOS1/1,8"3,45 µmGlobalC / NF / S / Kein Objektivanschluss /
Abgesetzter Sensor mit C-Mount
Mono / FarbeRJ45 / ix Connector / FFC
PHX023S2,3 MP1920 x 1200 px748,3 fpsSony IMX392 CMOS1/2,3"3,45 µmGlobalC / NF / S / Kein Objektivanschluss /
Abgesetzter Sensor mit C-Mount
Mono / FarbeRJ45 / ix Connector / FFC
PHX016S1,6 MP1440 x 1080 px871,6 fpsSony IMX273 CMOS1/2,9"3,45 µmGlobalC / NF / S / Kein Objektivanschluss /
Abgesetzter Sensor mit C-Mount
Mono / FarbeRJ45 / ix Connector / FFC
PHX004S0,4 MP728 x 544 px9286 fpsSony IMX287 CMOS1/2,9"6,9 µmGlobalC / NF / S / Kein Objektivanschluss /
Abgesetzter Sensor mit C-Mount
Mono / FarbeRJ45 / ix Connector / FFC

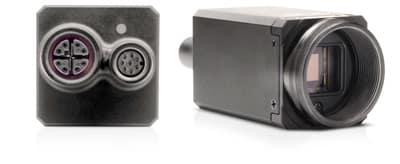

Triton Machine Vision Camera

Triton

Factory Tough IP67 Kamera – der neue Standard in der Industrie

Die Elektronik der Triton ist in einem versiegelten, zweiteiligen und durch vier M2 Schrauben gesicherten Aluminiumgehäuse untergebracht. Robuste M12 Ethernet- und M8 GPIO-Steckverbinder bieten eine sichere Verbindung bei Schock und Vibrationen. Für noch optimaleren Schutz gegen Staub und Wasser kann die Kamera optional mit IP67-Tubus für Objektive aufgerüstet werden. Damit kann in vielen Fällen auf ein zusätzliches externes Gehäuse verzichtet werden. Die Triton arbeitet in einem breiten Umgebungstemperaturbereich von -20°C bis 55°C. Mit nur 67 Gramm Gewicht und ihrer Größe von nur 29 x 29 mm ist sie optimal geeignet für den zuverlässigen Betrieb in jeder Umgebung.

Area Scan Triton

KameramodellAuflösungAuflösung (HxV)Fake FPSBildrateSensorMax. BildkreisPixelgrößeShutter-TechnologieObjektivanschlussMono/FarbeSchnittstelle
TRI245S24,5 MP5320 x 4600 px14,5 fpsSony IMX540 CMOS4/3"2,74 µmGlobalCMono / FarbeM12 GigE Vision
TRI204S20,4 MP4504 x 4504 px25,5 fpsSony IMX541 CMOS1,1"2,74 µmGlobalCMono / FarbeM12 GigE Vision
TRI200S20,0 MP5472 x 3648 px35,6 fpsSony IMX183 CMOS1"2,40 µmRollingCMono / FarbeM12 GigE Vision
TRI162S16,2 MP5320 x 3032 px46,9 fpsSony IMX542 CMOS1,1"2,74 µmGlobalCMono / FarbeM12 GigE Vision
TRI124S12,3 MP4096 x 3000 px59,0 fpsSony IMX545 CMOS1/1,1"2,74 µmGlobalCMono / FarbeM12 GigE Vision
TRI120S12,3 MP4096 x 3000 px69,0 fpsSony IMX304 CMOS1,1"3,45 µmGlobalCMono / FarbeM12 GigE Vision
TRI122S12,2 MP4024 x 3036 px79,1 fpsSony IMX226 CMOS1/1,7"1,85 µmRollingCMono / FarbeM12 GigE Vision
TRI089S8,9 MP4096 x 2160 px812,5 fpsSony IMX267 CMOS1"3,45 µmGlobalCMono / FarbeM12 GigE Vision
TRI081S8,1 MP2840 x 2840 px913,8 fpsSony IMX546 CMOS2/3"2,74 µmGlobalCMono / FarbeM12 GigE Vision
TRI071S7,1 MP3208 x 2200 px1015,8 fpsSony IMX428 CMOS1,1"4,5 µmGlobalCMono / FarbeM12 GigE Vision
TRI064S6,3 MP3072 x 2048 px1117,7 fpsSony IMX178 CMOS1/1,8”2,40 µmRollingCMono / FarbeM12 GigE Vision
TRI054S 5,4 MP2880 x 1860 px1220,8 fpsSony IMX490 CMOS1/1,55"3,0 µmRollingCFarbe 24bit HDRM12 GigE Vision
TRI050S1-P/Q 5,0 MP2448 x 2048 px1322 fpsSony IMX264MZR CMOS
Sony IMX264MYR CMOS
2/3"3,45 µmGlobalCPolarisiert Mono
Polarisiert Farbe
M12 GigE Vision
TRI050S-P/Q 5,0 MP2448 x 2048 px1422 fpsSony IMX250MZR CMOS
Sony IMX250MYR CMOS
2/3"3,45 µmGlobalCPolarisiert Mono
Polarisiert Farbe
M12 GigE Vision
TRI051S 5,0 MP2448 x 2048 px1522 fpsSony IMX547 CMOS1/1,8″2,74 µmGlobalCMono / FarbeM12 GigE Vision
TRI050S 5,0 MP2448 x 2048 px1622 fpsSony IMX264 CMOS2/3"3,45 µmGlobalCMono / FarbeM12 GigE Vision
TRI032S3,2 MP2048 x 1536 px1735,4 fpsSony IMX265 CMOS1/1,8"3,45 µmGlobalCMono / FarbeM12 GigE Vision
TRI028S2,8 MP1936 x 1464 px1839,2 fpsSony IMX429 CMOS2/3"4,5 µmGlobalCMono / FarbeM12 GigE Vision
TRI023S2,3 MP1920 x 1200 px1948,3 fpsSony IMX392 CMOS1/2,3"3,45 µmGlobalCMono / FarbeM12 GigE Vision
TRI016S1,6 MP1440 x 1080 px2071,6 fpsSony IMX273 CMOS1/2,9"3,45 µmGlobalCMono / FarbeM12 GigE Vision
TRI005S0,5 MP812 x 620 px21166,4 fpsSony IMX433 CMOS1/1,7"9,0 µmGlobalCMono / FarbeM12 GigE Vision
TRI004S0,4 MP728 x 544 px22286 fpsSony IMX287 CMOS1/2,9"6,9 µmGlobalCMono / FarbeM12 GigE Vision

Zeilenkamera

KameramodellAuflösung (HxV)ZeilenrateSensorMax. BildkreisPixelgrößeShutter-TechnologieObjektivanschlussMono/FarbeSchnittstelle
TRI02KA2048 x 1 px60 kHzAMS Dragster DR-2k-714,3 mm7 µmGlobalCMonoM12 GigE Vision

Embedded Vision Modelle

KameramodellChipsetAuflösungAuflösung (HxV)SensorMax. BildkreisPixelgrößeShutter-TechnologieObjektivanschlussMono/FarbeSchnittstelle
Triton EdgeXilinx UltraScale+ ZU3CG MPSoC1.6 MP1440 x 1080 pxSony IMX296 CMOS1/2.9“3.45 µmGlobalCMono / FarbeM12 GigE
Atlas 5GigE Cameras

Atlas 5GigE (5GBASE-T)

Atlas Kamera - Mehr Auflösung und Geschwindigkeit Streaming mit 600 MB/s

Die Atlas Industriekamera wurde für Bildverarbeitungsanwendungen entwickelt, die eine hohe Bandbreite bei kompakter Größe erfordern. Die 5Gbase-T (5GigE) Ethernet-Schnittstelle ist 5-mal schneller als Gigabit-Ethernet, 50 % schneller als USB3,1 Gen1 und funktioniert mit bis zu 100 m normalem Ethernet-Kupferkabel. Die Atlas unterstützt Power over Ethernet (PoE), was die Integration vereinfacht und die Kosten reduziert, trotz seiner kompakten Größe unterstützt die Atlas großformatige APS-C-Bildsensoren, ohne dass große Kühlkörper oder Lüfter erforderlich sind. Die 5GigE-Atlas trifft den Sweet Spot aus schnelleren Bildraten, geringer Größe und hervorragendem Preis-Leistungs-Verhältnis.

Non-IP67 Modelles

KameramodellAuflösungAuflösung (HxV)Fake FPSBildrateSensorMax. BildkreisPixelgrößeShutter-TechnologieObjektivanschlussMono/FarbeSchnittstelle
ATL314S31,4 MP6464 x 4852 px117,9 fpsSony IMX342 CMOSAPS-C 27.9mm3,45 µmGlobalTFL (M35 x 0,75) /
Kein Objektivanschluss
Mono / Farbe5GBASE-T, M12
ATL196S19,6 MP4416 x 4428 px227,9 fpsSony IMX367 CMOS4/3" 21,7mm3,45 µmGlobalTFL (M35 x 0,75)Mono / Farbe5GBASE-T, M12
ATL168S16,8 MP5456 x 3076 px332,9 fpsSony IMX387 CMOS4/3" 21,6mm3,45 µmGlobalTFL (M35 x 0,75)Mono / Farbe5GBASE-T, M12
ATL120S12,3 MP4096 x 3000 px442,5 fpsSony IMX253 CMOS1,1"3,45 µmGlobalC-mountMono / Farbe5GBASE-T, M12
ATL089S 8,9 MP4096 x 2160 px558,5 fpsSony IMX255 CMOS1"3,45 µmGlobalC-mountMono / Farbe5GBASE-T, M12
ATL071S7,1 MP3208 x 2200 px674,6 fpsSony IMX420 CMOS1,1"4,5 µmGlobalC-mountMono / Farbe5GBASE-T, M12
ATL050S5,0 MP2448 x 2048 px798 fpsSony IMX250 CMOS2/3"3,45 µmGlobalC-mountMono / Farbe5GBASE-T, M12
ATL028S2,8 MP1936 x 1464 px8173 fpsSony IMX421 CMOS2/3"4,5 µmGlobalC-mountMono / Farbe5GBASE-T, M12
atlas IP67 kamera

Atlas 5GigE IP67

Unsere Atlas-IP67-Modelle bieten die gleiche 5GigE-Leistung, jedoch mit eingebautem IP67-Schutz für staub- und wasserfesten Betrieb.

IP67 Models

KameramodellAuflösungAuflösung (HxV)Fake FPSBildrateSensorMax.
Bildkreis
PixelgrößeShutter-
Technologie
ObjektivanschlussMono/FarbeSchnittstelle
ATP245S24,5 MP5320 x 4600 px122.7 fpsSony IMX540 CMOS4/3"2,74 µmGlobalC-mountMono / Farbe5GBASE-T, M12
ATP204S20,4 MP4504 x 4504 px227,3 fpsSony IMX541 CMOS1.1"2,74 µmGlobalC-mountMono / Farbe5GBASE-T, M12
ATP200S20,0 MP5472 x 3648 px317,9 fpsSony IMX183 CMOS1"2,40 µmRollingC-mountMono / Farbe5GBASE-T, M12
ATP162S16,2 MP5320 x 3032 px434,4 fpsSony IMX542 CMOS1.1"2,74 µmGlobalC-mountMono / Farbe5GBASE-T, M12
ATP124S12,3 MP4096 x 3000 px545,2 fpsSony IMX545 CMOS1/1.1"2,74 µmGlobalC-mountMono / Farbe5GBASE-T, M12
ATP120S12,3 MP4096 x 3000 px642,5 fpsSony IMX253 CMOS1,1"3,45 µmGlobalC-mountMono / Farbe5GBASE-T, M12
ATP089S8,9 MP4096 x 2160 px758,5 fpsSony IMX255 CMOS1"3,45 µmGlobalC-mountMono / Farbe5GBASE-T, M12
ATP081S8,1 MP2840 x 2840 px868,8 fpsSony IMX546 CMOS2/3″2,74 µmGlobalC-mountMono / Farbe5GBASE-T, M12
ATP071S7,1 MP3208 x 2200 px974,6 fpsSony IMX420 CMOS1,1"4,5 µmGlobalC-mountMono / Farbe5GBASE-T, M12
ATP051S5,0 MP2448 x 2048 px10110 fpsSony IMX547 CMOS1/1.8″2,74 µmGlobalC-mountMono / Farbe5GBASE-T, M12
ATP050S5,0 MP2448 x 2048 px1198 fpsSony IMX250 CMOS2/3"3,45 µmGlobalC-mountMono / Farbe5GBASE-T, M12
ATP028S2,8 MP1936 x 1464 px12173 fpsSony IMX421 CMOS2/3"4,5 µmGlobalC-mountMono / Farbe5GBASE-T, M12
Atlas SWIR IP67

Atlas SWIR IP67

Unsere Atlas SWIR IP67-Modelle verfügen über die SenSWIR CMOS-Sensoren von Sony mit integriertem IP67-Schutz für staub- und wasserfesten Betrieb. Bitte beachten Sie, dass unsere SWIR-Modelle nur 1GigE sind.

IP67 Models

KameramodellAuflösungAuflösung (HxV)BildrateSensorMax. BildkreisPixelgrößeShutter-TechnologieKühlungObjektivanschlussChroma / EmpfindlichkeitSchnittstelle
SWIR LogoATP013-WC1,3 MP1280 x 1024 px84,9 fpsSony IMX990 InGaAs1/2“5 µmGlobalTEC1,
Interner Kühlkörper
CMono, 400nm - 1700nmM12 GigE Vision
SWIR LogoATP003-WC0,3 MP640 x 512 px257 fpsSony IMX991 InGaAs1/4“5 µmGlobalTEC1,
Interner Kühlkörper
CMono, 400nm - 1700nmM12 GigE Vision

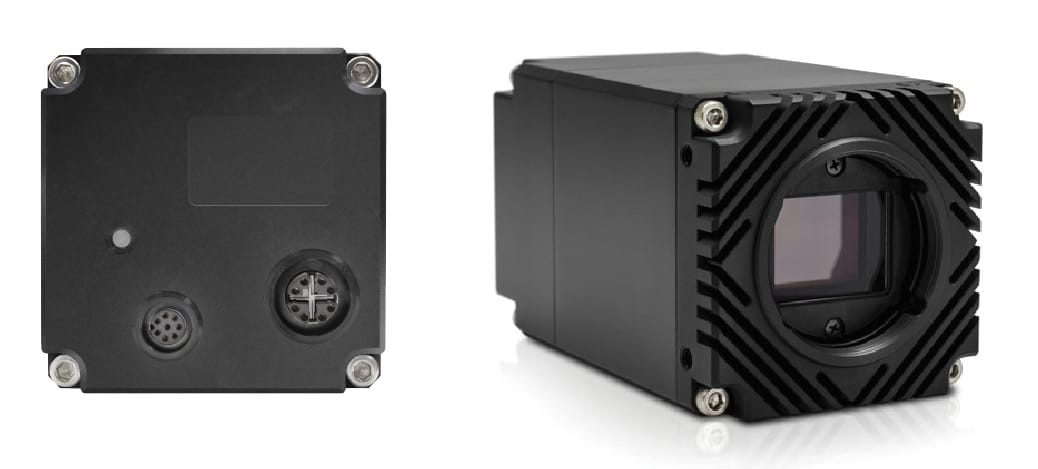

Atlas10 10GigE 10GBASE-T Camera

Atlas10 10GigE

10GBASE-T (10Gbps / 1,2 GB/s) PoE+ Kamera

10-Gigabit-Ethernet mit Power over Ethernet (PoE) gepaart mit den Pregius-S-CMOS-Sensoren der 4. Generation von Sony ermöglicht es der Atlas10, über ein einziges Kabel schnellere Bildraten bei hohen Auflösungen zu erreichen. Die 10GigE-Schnittstelle ermöglicht auch den Betrieb von Pregius-S-Sensoren mit hohen Bittiefen (10/12-Bit ADC), was zu einer Maximierung der Bildqualität bei gleichbleibenden Bildraten beiträgt. Mit der Option, die Region of Interest (ROI) zu reduzieren, sowie Binning- und Dezimierungsoptionen können Anwender noch höhere Bildraten mit der Atlas10 erzielen.

KameramodellAuflösungAuflösung (HxV)BildrateSensorMax. BildkreisPixelgrößeShutter-TechnologieObjektivanschlussMono / FarbeSchnittstelle
ATX470S47,0 MP8192 x 5556 px22,5 fpsSony IMX492 CMOS1,4"2,315 µmRollingTFL (M35 x 0.75)Mono / Farbe10GBASE-T, M12
ATX245S24,5 MP5320 x 4600 px45,4 fpsSony IMX530 CMOS4/3"2,74 µmGlobalTFL (M35 x 0.75)Mono / Farbe10GBASE-T, M12
ATX204S20,4 MP4504 x 4504 px54,1 fpsSony IMX531 CMOS1,1"2,74 µmGlobalC-MountMono / Farbe10GBASE-T, M12
ATX162S16,2 MP5320 x 3032 px76,1 fpsSony IMX532 CMOS1,1"2,74 µmGlobalC-MountMono / Farbe10GBASE-T, M12
ATX124S12,3 MP4096 x 3000 px89.7 fpsSony IMX535 CMOS1/1.1″2,74 µmGlobalC-MountMono / Farbe10GBASE-T, M12
ATX081S8,1 MP2840 x 2840 px136.7 fpsSony IMX536 CMOS2/3″2,74 µmGlobalC-MountMono / Farbe10GBASE-T, M12
ATX051S5,0MP2448 x 2048 px205 fpsSony IMX537 CMOS1/1.82,74 µmGlobalC-MountMono / Farbe10GBASE-T, M12

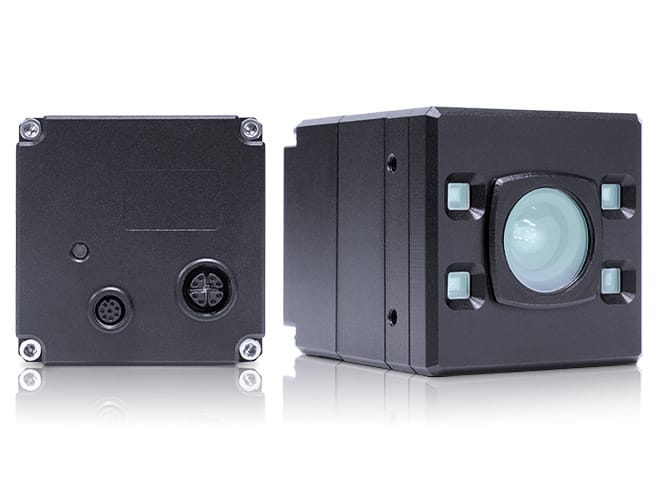

Helios2 3D Camera Time of Flight

Helios Time-of-Flight 3D-Kamera

Die nächste Generation Time-of-Flight

Die Helios 2 ToF-Kamera wurde für anspruchsvolle Anwendungen und industrielle Arbeitsumgebungen entwickelt. Sie bewährt sich im Dauereinsatz in zahlreichen 3D-Applikationen in der Industrie, beispielweise für Robotik, 3D-Inspektion und Logistik, in der Materialhandhabung, Bin Picking, Sortierung, Palettierung / Depalettierung, für Volumenschätzungen und viele andere Bereiche.

 Helios2+Helios2Helios2 WideHelios
Sensor: Sony IMX556PLR Sony IMX556PLR Sony IMX556PLR Sony IMX556PLR
Auflösung: 640 x 480 px, 0,3 MP 640 x 480 px, 0,3 MP 640 x 480 px, 0,3 MP 640 x 480 px, 0,3 MP
VCSEL Wellenlänge: 850 nm, Indoors 850 nm, Indoors 850 nm, Indoors 850 nm, Indoors
Arbeitsabstand: 0,3 - 8,3 m (Normal, HDR)
      0,3 - 2,5 m (Schnelle)
0,3 - 8,3 m 0,3 - 8,3 m 0,3 - 6,0 m
Präzision (Tiefenrauschen)
@ 1 m:
0,6 mm 0,6 mm 0,6 mm (0,72 mm*) (*bei Belichtungszeit 3000 μs)1,6 mm
Genauigkeit bis zu 1,5 m± 4,0 mm± 4,0 mm± 6,0 mm± 5,0 mm
Sichtfeld:69° x 51° 69° x 51° 108° x 78°59° x 45°
Anzahl Arbeitsabstands-Modes: 6 (Normal Modi)
      5 (HDR Modi)
      3 (Schnelle Geschwindigkeitsmodi)
6 Modes 6 Modes2 Modes
Anzahl der Pixelformate: 10 888
Hoher Dynamikbereich (HDR) Modi? JaNeinNeinNein
Hochgeschwindigkeitsmodus? Ja NeinNeinNein
Einstellbarer Start-punkt für die Arbeitsabstands-Modes: Ja Ja Ja Nein
Abmessungen:60 x 60 x 77,5 mm60 x 60 x 77,5 mm60 x 60 x 77,5 mm 55 x 55 x 77,5 mm
Gewicht:398 g398 g390 g 254 g
Bildwiederholrate: 30 FPS (Normal)
      10 FPS (HDR)
      103 FPS (Schnelle)
30 FPS (Alle Bereichs-Modes) 30 FPS (Alle Bereichs-Modes)
10 FPS (Alle Bereichs-Modes bei 3000µs Belichtungszeit)
30FPS (Nahbereich) , 15FPS (Fernbereich)
Belichtungs-Voreinstellungen: HDR, Manual: 3
(62,5, 250, 1000 μs)
3 (62,5, 250, 1000 μs)3 (187,5, 750, 3000 μs)2
Schutz gemäß IP67: Ja Ja JaNein
Power over Ethernet (PoE): Ja Ja NeinNein
"Flying Pixel" Filter: Ja Ja Ja Nein
Indoor Umgebungslicht-Filter: On-Camera & On-Sensor On-Camera & On-Sensor On-Camera & On-Sensor On-Sensor
Kombinierbar mit anderen Helios Kameras? Ja Ja Ja Ja
Kombinierbar mit Farbkamera für RGB Punktwolken? Ja Ja Ja Ja
