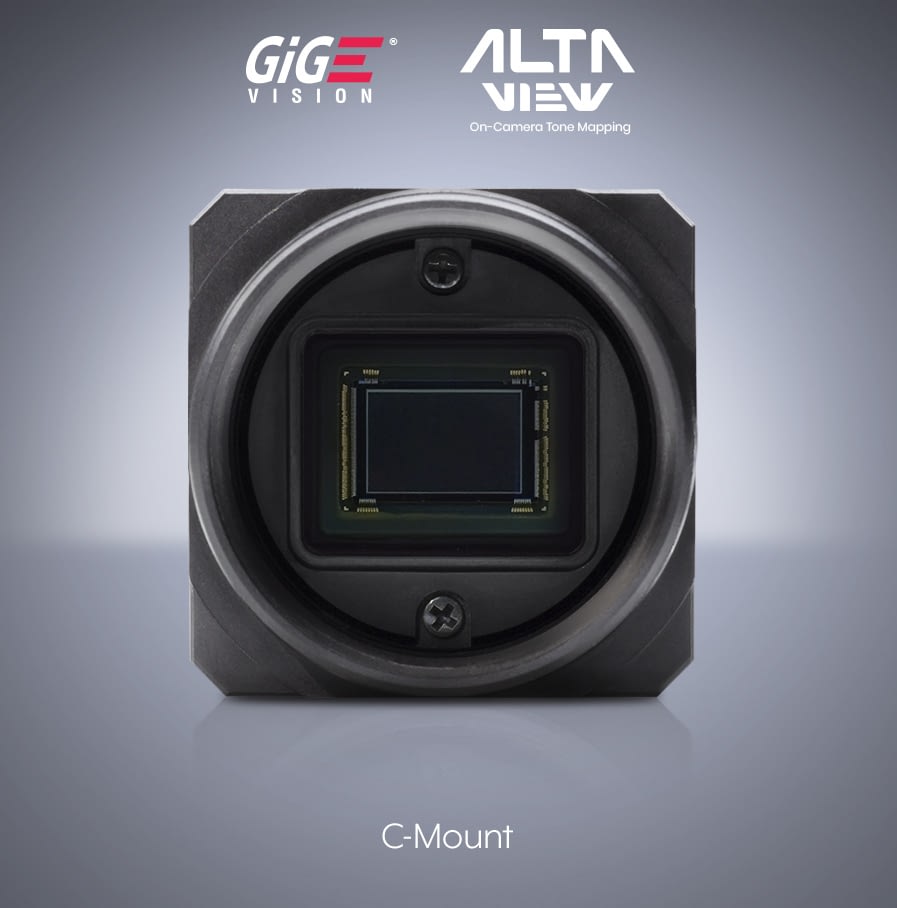

Triton HDR 5,4 MP Modell mit AltaView Tone-Mapping

Die Triton TDR054S mit dem IMX490 (BSI) back-illuminated stacked CMOS Sensor und der kamerainternen AltaView HDR Tone-Mapping Engine von LUCID ermöglicht adaptives Tone-Mapping ohne die Notwendigkeit, einen eigenen Tone-Mapping Algorithmus auf einem Host-PC zu erstellen. Die Triton TDR054S mit AltaView nutzt den vollen 24-Bit-RAW-Bildstrom des IMX490-Sensors, um einen Tone-Mapping-Bildstrom mit geringer Latenz zu erzeugen, der reich an Farben und wertvollen Daten in den Schatten und Lichtern ist. Dieser endgültige 8-Bit-Bildstrom ist für mobile Sensoranwendungen wie Automobil- und Schieneninspektion sowie autonome Roboter optimiert.

Sensor
Sony IMX490 CMOS
Auflösung
5,4 MP, 2880 x 1860 px
Bildrate
13,8 FPS
Kameramodell Mono/Farbe Objektivanschluss GigE Vision Schnittstelle Enthaltenes Zubehör
TDR054S-CC Farbe (AltaView) C-mount M12 M8 GPIO IP67 Cap

USD $590.00

Register or login for pricing
Artikelnummer: TDR054S-CC Kategorie:

Triton Kamera mit Sony IMX490 Sensor und AltaView HDR Tone Mapping

AltaView: Tone Mapping auf der Kamera. Optimiert für Mobile Sensing.

Der TDR054S mit AltaView™ kamerainternem HDR-Tone-Mapping verarbeitet native 24-Bit-RAW-Daten, um Vollfarb-RGB (8 Bit pro Farbkanal) und YCbCr auszugeben. Erleben Sie höhere Bildraten bei geringerer Latenz und reduzierter Entwicklungszeit. Das adaptive Tone Mapping bietet:

•  24-Bit-RAW-zu-8-Bit-RGB-Tonemapping mit geringer Latenz direkt auf der Kamera
• Zeitliche Rückwärtsflussfilterung zur Eliminierung von Helligkeitsflimmern
• Mehrstufiger Weißabgleich und Farbabgleich für Farbgenauigkeit und Bildschärfe
• Feste Belichtungseinstellung. Keine automatische Belichtung, kein automatischer Weißabgleich, keine automatische Verstärkung, keine zusätzlichen CCMs oder LUTs erforderlich
Besuchen Sie die Seite zur AltaView On-Camera Tone Mapping Engine, um mehr zu erfahren.

Spezifikationen

Sensor
Sensor Sony IMX490 CMOS
Shutter-Technologie Automotive Sensor mit Rolling Shutter
Sensorgröße 10,36 mm (Type 1/1.55″)
Auflösung 2880 x 1860 px, 5,36 MP
Pixelgröße 3,0 µm (H) x 3,0 µm (V) BSI Pixel
Bildrate Maximale Auflösung 2880×1860:
6,9 FPS (7,7 FPS) – (RGB8, 24 bit)
10,4 FPS (11,5 FPS) – (YCbCr422_8, 16 bit)
13,8 FPS (15,4 FPS) – (YCbCr411_8, 12 bit)

ROI 1920×1080:
17,0 FPS (18,9 FPS) – (RGB8, 24 bit)
24,7 FPS (24,7 FPS) – (YCbCr411_8, 12 bit)

2×2 Binning 1440×928:
26,4 FPS (29,3 FPS) – (RGB8, 24 bit)
30,1 FPS (30,1 FPS) – (YCbCr411_8, 12 bit)

Gehäuse
Abmessungen 29 x 29 x 45 mm
Objektivanschluss C-Mount
Gewicht 67 g
Schutzart IP67 (Für den vollen IP67 Schutz verwenden Sie mit der Kamera einen Objektivtubus und IP67 Kabel)
Schnittstellen und Leistungsdaten
Schnittstelle 1000BASE-T GigE M12 (8-Pin X-Coded), PoE
GPIO Schnittstelle M8, 8-pin-Steckverbinder
Opto-isolierte E/A-Anschlüsse 1 input (2.5V-24V und 10.5V-24V), 1 output
Non-Isolated I/O Ports 2 bidirektionale
Spannungsversorgung PoE (IEEE 802.3af), oder 12-24 VDC extern
Leistungsaufnahme 3,8W via PoE, 3,2W bei externer Stromversorgung
*Max FPS basierend auf 10 % Device Link Throughput Reserve für das erneute Senden von Paketen. Die in Klammern () angegebenen FPS basieren auf 0 % Device Link Throughput Reserve. LUCID empfiehlt 10 % Reserve für die Stream-Zuverlässigkeit.
Kamerafeatures
Bildspeicher 240 MB
Bildoptimierung AltaView ist LUCIDs kamerainternes adaptives Tonemapping-System. Vom Benutzer einstellbare feste Belichtungseinstellung. Einstellung der Rückwärtsfluss-Filterung.
Pixelformate Bayer8/12p/16/24, RGB8, BGR8, YCbCr422_8/16, YCbCr411_8/16
Bildkontrolle ROI, binning, horizontal und vertikal flip
Bit-Tiefe N/A
Gain N/A
Belichtung 143 μs bis 5 s
Speicherbare Benutzereinstellungen 1 default und 2 custom user set
Nichtflüchtiger Speicher 16 MB
Chunk Daten Image, CRC, histogram stats, timestamp, line status, sequencer set, pixel format, width/height, offset X/Y, pixel dynamic range min/max, gain, black level, exposure time
Event Daten Acquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer 2 counters und 2 timers
Sequencer Belichtungszeit, gain (8 Max)
Synchronisierung Software trigger, hardware trigger, PTP (IEEE 1588)
Standards und Umgebungsbedingungen
Standard GigE Vision v2.0
Konformität CE, FCC, RoHS, REACH, WEEE
Lagertemperatur -30 bis 60°C
Betriebstemperatur -20 bis 55°C Umgebungstemperatur
Luftfeuchtigkeit Operating: 20% ~ 80%, relativ, nicht kondensierend
Schock und Vibration DIN EN 60068-2-27, DIN EN 60068-2-64, DIN EN 60068-2-6
Industrietaugliche EMV-Störfestigkeit DIN EN 61000-6-2
Gewährleistung 3 Jahre

EMVA 1288 Daten

Interaktive Grafiken – bitte fahren Sie mit der Maus über die Punkte in der Grafik, um die QE % anzuzeigen
Achtung: Die EMVA1288-Daten gelten nicht für die 8-Bit-Tonemapping-Ausgabe. Die folgenden EMVA1288-Ergebnisse beziehen sich auf die 24-Bit-RAW-Ausgabe des Sensors, die an die kamerainterne Tone-Mapping-Engine von AltaView gesendet wird.

TRI054S-CC (Farbe, Sony IMX490 CMOS)
Farbe EMVA 1288 Daten
Dynamikbereich 123,6 dB
Signal-Rausch-Verhältnis 50,8 dB
Sättigungskapazität 120000 e-
Absolute Empfindlichkeitsgrenze (bei 527.5nm) 1,5 γ
Temporäres Dunkelrauschen 0,54 e-
Gain 9,83 DN24 / e-

*Der IMX490 erreicht einen hohen Dynamikbereich unter Verwendung von zwei Subpixeln für jedes Pixel. Jedes Sub-Pixel variiert in Empfindlichkeit und Sättigungskapazität. Jedes Sub-Pixel wird mit hohen und niedrigen Umwandlungsgewinnen ausgelesen, so dass vier 12-Bit-Kanäle für jedes Pixel zur Verfügung stehen. Diese vier Kanäle werden zu einem einzigen linearen 24-Bit-HDR-Wert kombiniert. Der EMVA1288-Standard ist nicht direkt auf die kombinierten 24-Bit-Daten anwendbar, aber er ist auf die einzelnen Kanäle anwendbar. Die Ergebnisse wurden an den einzelnen Kanälen gemessen und gegebenenfalls skaliert, um widerzuspiegeln, wie die Kanäle zu einem 24-Bit-HDR-Bild kombiniert werden.

emva-1288-logo
<

Die Bewertung der Abbildungsqualität nach EMVA 1288 Standard charakterisiert Bildsensoren und Kameras. Weitere Informationen über den EMVA 1288-Standard finden Sie unter http://www.emva.org/standards-technology/emva-1288/

Technische Zeichnung

Abmessung für Triton C-Mount Kamera
Triton Camera Drawings

Kamerainstallation / Downloads

Getting Started Guide

For camera setup please visit our Getting Started Guide for LUCID cameras. This page covers how to:
  • Connect your camera for the first time
  • Download and install Arena SDK or 3rd party software
  • Enable Jumbo Frames on the Host PC and Camera
  • Assign camera IP address
  • Update camera firmware

Downloads

Visit our Downloads Page for access to:
  • Arena SDK (Arena View, APIs, Examples)
  • 3D CAD drawings (.step files)
  • Camera firmware files
  • Technical Documentation
