Triton 5,4 MP Model

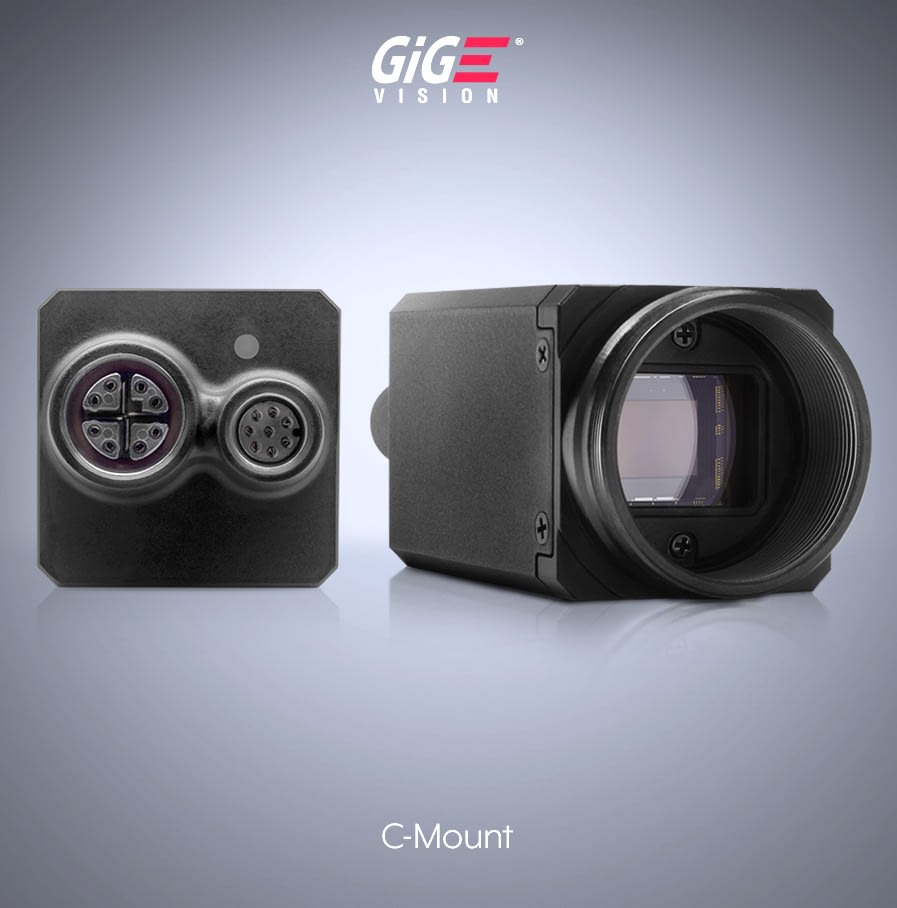

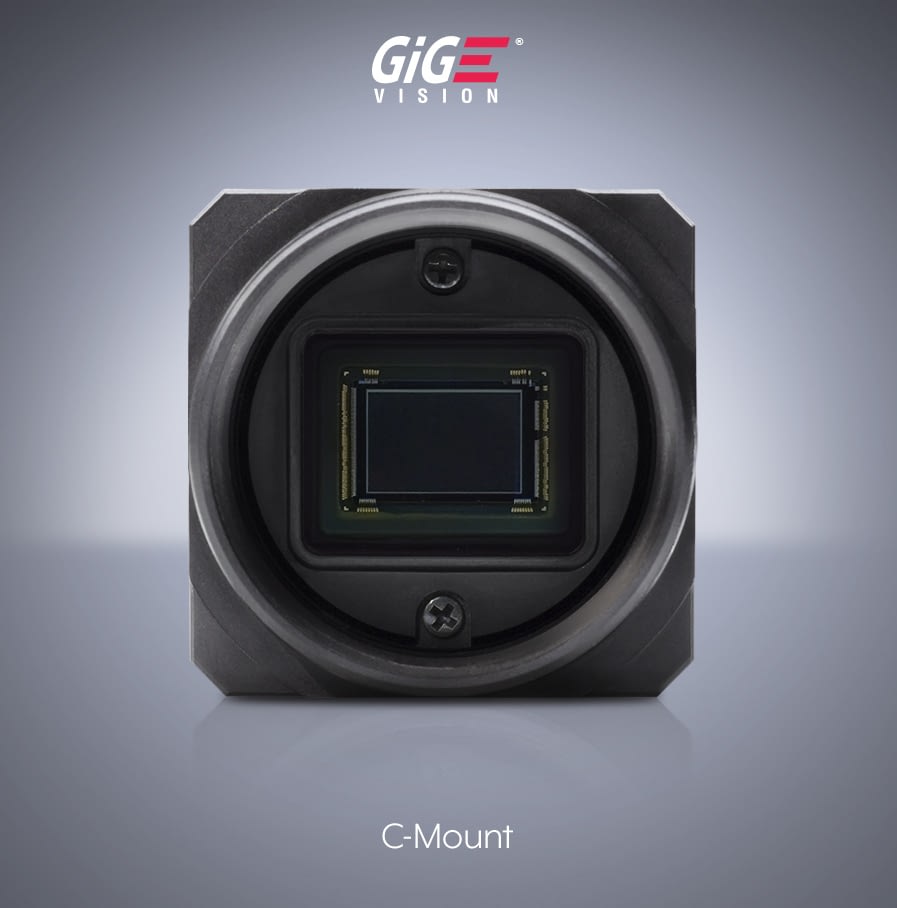

Die Triton TRI054S mit dem hintergrundbeleuchteten Stapel-CMOS-Sensor IMX490 (BSI) ermöglicht eine gleichzeitige 120-dB-HDR-Bildgebung und LED-Flackerreduzierung. Sony hat einen neuen CMOS-Sensor speziell für den Einsatz im Auto entwickelt. Der IMX490 hat ein breiteres Sichtfeld, beherrscht besseres HDR für einen größeren Dynamikumfang und unterbindet das Flackern von LED-Signalen und Beleuchtung. Sony hat einen neuen CMOS-Sensor speziell für den Einsatz im Auto entwickelt. Der IMX490 hat ein breiteres Sichtfeld, beherrscht besseres HDR für einen größeren Dynamikumfang und unterbindet das Flackern von LED-Signalen und Beleuchtung. Der IMX490 ist ein 1/1,55 Zoll großer CMOS-Sensor mit einer Auflösung von 5,4 Megapixeln aus 2.880 × 1.860 Bildpunkten.

Sensor
Sony IMX490 CMOS
Auflösung
5,4 MP, 2880 x 1860 px
Bildrate
20,8 FPS
KameramodellMono/FarbeObjektivanschlussGigE Vision SchnittstelleEnthaltenes Zubehör
TRI054S-CCFarbeC-mountM12M8 GPIO IP67 Cap

USD $460.00

Login to see prices
Artikelnummer: TRI054S-CC Kategorie:

Triton mit Sony's IMX490 CMOS-Sensor für die Automobilindustrie

Fahrzeugkamera mit 5,4 MP Auflösung, "Backlit"-Sensor (BSI), HDR, verhindert das Flackern von LED-Signalen (LFM) und bietet Schutz nach IP67.

Der IMX490 ist ein 1/1,55 Zoll großer CMOS-Sensor mit einer Auflösung von 5,4 Megapixeln aus 2.896 × 1.876 Bildpunkten. Durch das breite Bildformat soll der Sensor in der Horizontalen einen größeren Bereich als frühere Sensoren abbilden, um so im Auto verbaut zum Beispiel mehr Straßenschilder, Fahrradfahrer oder Fußgänger einzufangen. In der Vertikalen sollen dennoch auch über dem Fahrzeug auf Höhe der Haltelinie montierte Ampeln erkannt werden. Das ist vor allem in Europa von Vorteil, während zum Beispiel in den USA Ampeln auf der gegenüberliegende Seite der Kreuzung montiert werden.

Dynamikumfang von 100.000 bis 0,1 Lux. Um bei schwierigen Lichtverhältnissen wie zum Beispiel der Ein- und Ausfahrt aus einem Tunnel Bereiche wie Schatten oder extremes Gegenlicht dennoch korrekt zu erfassen, erreicht der Sensor einen dreimal größeren Dynamikumfang als Sonys zuvor für das Automotive-Segment angebotener CMOS-Sensor, der darüber hinaus noch mit einer Auflösung von 2 Megapixeln arbeitete. Dadurch soll eine Überbelichtung selbst bei direktem Gegenlicht mit bis zu 100.000 Lux vermieden werden. Am anderen Ende des Spektrums sollen Personen und Hindernisse bei bis zu 0,1 Lux erkannt werden können.

  • 120dB HDR-Funktion, dreimal so hoch wie bei herkömmlichen Sensoren, plus Bewegungsartefaktfilter.
  • Unterbindet das Flackern von LED-Signalen und Beleuchtung (LFM).
  • Die hohe Empfindlichkeit von 2280 mV (Standardwert: F5,6) wurde gegenüber herkömmlichen Sensoren um ca. 15% verbessert.
  • Die Triton-Kamera bietet Schutzart IP67, zertifizierten Schock- und Vibrationsbetrieb, EMV-Industrie-Immunität und eine hohe Betriebstemperatur.

5.4MP IMX490 (HDR & LFM) vs. Conventional 2.0 MP (HDR Only)

IMX264 5.0MPIMX490 5.4MP

Spezifikationen

Sensor
SensorSony IMX490 CMOS
Shutter-TechnologieAutomotive Sensor with Rolling Shutter
Sensorgröße10,36 mm (Type 1/1.55″)
Auflösung2880 x 1860 px, 5,36 MP
Pixelgröße3,0 µm (H) x 3,0 µm (V) BSI Pixel
BildrateNormal 12-bit ADC: 20.8 FPS (23,1 FPS) (8-bit Bayer)
HDR PWL Comp, 12-bit ADC: 20.8 FPS (23,1 FPS) (8-bit Bayer)
Gehäuse
Abmessungen29 x 29 x 45 mm
ObjektivanschlussC-Mount
Gewicht67 g
SchutzartIP67 (Für den vollen IP67 Schutz verwenden Sie mit der Kamera einen Objektivtubus und IP67 Kabel)
Schnittstellen und Leistungsdaten
Schnittstelle1000BASE-T GigE M12, PoE
GPIO SchnittstelleM8, 8-pin-Steckverbinder
Opto-isolierte E/A-Anschlüsse1 input, 1 output
Non-Isolated I/O Ports2 bidirektionale
SpannungsversorgungPoE (IEEE 802.3af), oder 12-24 VDC extern
Leistungsaufnahme3,1W via PoE, 2,5W bei externer Stromversorgung
*Max FPS basierend auf 10 % Device Link Throughput Reserve für das erneute Senden von Paketen. Die in Klammern () angegebenen FPS basieren auf 0 % Device Link Throughput Reserve. LUCID empfiehlt 10 % Reserve für die Stream-Zuverlässigkeit.
Kamerafeatures
Bildspeicher240 MB
BildoptimierungGain, gamma, black level, white balance, LUT, CCM, pixel correction, hue, saturation, color space conversion
PixelformateMono8/10/12/16/24, Bayer8/10/12/16/24, RGB8/12p/16/24, BGR8/12p/16/24, YCbCr422_8/16/24, YCbCr411_8/16/24
BildkontrolleROI, horizontal und vertikal flip
Bit-Tiefe10 bit, 12 bit
Gain0 dB bis 42 dB digital, 0 dB bis 30 dB analog
Belichtung86.128 μs bis 5 s
Speicherbare Benutzereinstellungen1 default und 2 custom user set
Nichtflüchtiger Speicher16 MB
Chunk DatenFrame counter, offset X/Y, width/height, exposure time, gain, black level, line status, sequencer set
Event DatenAcquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer2 counters und 2 timers
SequencerBelichtungszeit, gain (8 Max)
SynchronisierungSoftware trigger, hardware trigger, PTP (IEEE 1588)
Standards und Umgebungsbedingungen
StandardGigE Vision v2.0
KonformitätCE, FCC, RoHS, REACH, WEEE
Lagertemperatur-30 bis 60°C
Betriebstemperatur-20 bis 55°C Umgebungstemperatur
LuftfeuchtigkeitOperating: 20% ~ 80%, relativ, nicht kondensierend
Schock und VibrationDIN EN 60068-2-27, DIN EN 60068-2-64, DIN EN 60068-2-6
Industrietaugliche EMV-VerträglichkeitDIN EN 61000-6-2
Gewährleistung3 Jahre

EMVA 1288 Daten

Interaktive Grafiken – bitte fahren Sie mit der Maus über die Punkte in der Grafik, um die QE % anzuzeigen

TRI054S-CC (Farbe, Sony IMX490 CMOS)
Farbe EMVA 1288 Daten
Dynamikbereich123,6 dB
Signal-Rausch-Verhältnis50,8 dB
Sättigungskapazität120000 e-
Absolute Empfindlichkeitsgrenze (bei 527.5nm)1,5 γ
Temporäres Dunkelrauschen0,54 e-
Gain9,83 DN24 / e-

*Der IMX490 erreicht einen hohen Dynamikbereich unter Verwendung von zwei Subpixeln für jedes Pixel. Jedes Sub-Pixel variiert in Empfindlichkeit und Sättigungskapazität. Jedes Sub-Pixel wird mit hohen und niedrigen Umwandlungsgewinnen ausgelesen, so dass vier 12-Bit-Kanäle für jedes Pixel zur Verfügung stehen. Diese vier Kanäle werden zu einem einzigen linearen 24-Bit-HDR-Wert kombiniert. Der EMVA1288-Standard ist nicht direkt auf die kombinierten 24-Bit-Daten anwendbar, aber er ist auf die einzelnen Kanäle anwendbar. Die Ergebnisse wurden an den einzelnen Kanälen gemessen und gegebenenfalls skaliert, um widerzuspiegeln, wie die Kanäle zu einem 24-Bit-HDR-Bild kombiniert werden.

emva-1288-logo
<

Die Bewertung der Abbildungsqualität nach EMVA 1288 Standard charakterisiert Bildsensoren und Kameras. Weitere Informationen über den EMVA 1288-Standard finden Sie unter http://www.emva.org/standards-technology/emva-1288/

Technische Zeichnung

Abmessung für Triton C-Mount Kamera
Triton Camera Drawings

Kamerainstallation / Downloads

Getting Started Guide

For camera setup please visit our Getting Started Guide for LUCID cameras. This page covers how to:
  • Connect your camera for the first time
  • Download and install Arena SDK or 3rd party software
  • Enable Jumbo Frames on the Host PC and Camera
  • Assign camera IP address
  • Update camera firmware

Downloads

Visit our Downloads Page for access to:
  • Arena SDK (Arena View, APIs, Examples)
  • 3D CAD drawings (.step files)
  • Camera firmware files
  • Technical Documentation
