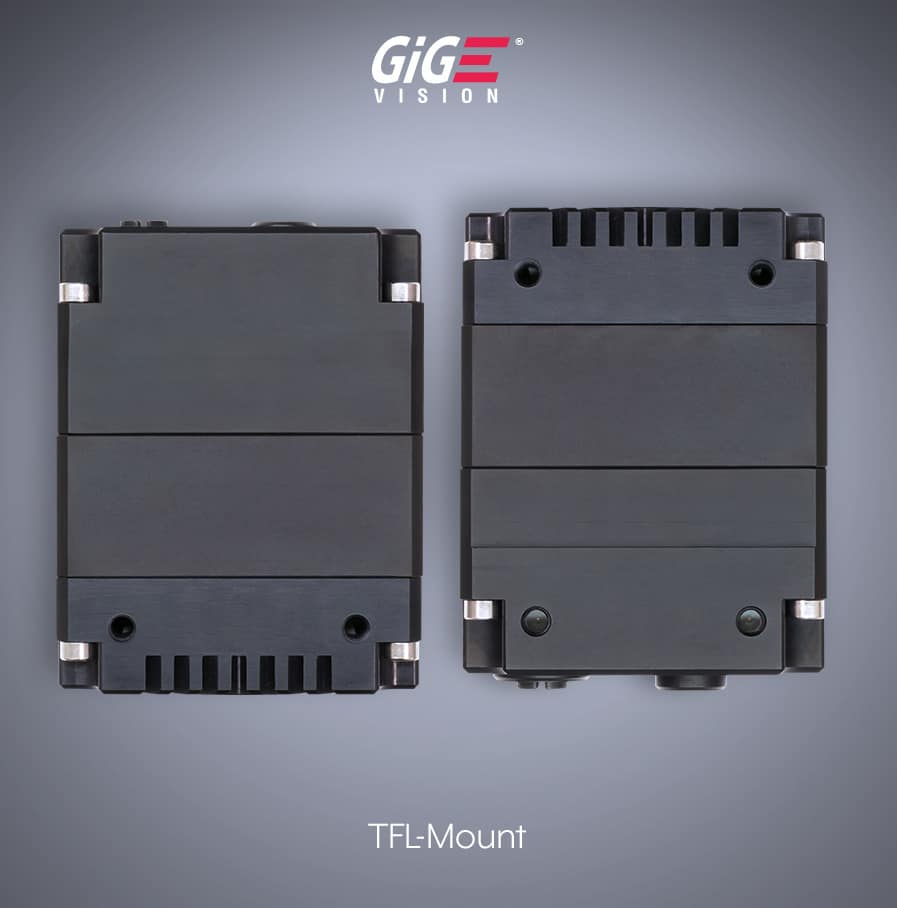

Name: Atlas 19,6 MP Model
SKU: 66880
Price: 4500.00 USD
Availability: InStock

Spezifikationen

Sensor
Sensor	Sony IMX367 CMOS
Shutter-Technologie	Global
Sensorgröße	21,7mm (Type 4/3)
Auflösung	4416 x 4428 px, 19,6 MP
Pixelgröße	3,45 µm (H) x 3,45 µm (V)
Bildrate	27,9 FPS @ 19,6 MP (8 Bit ADC-Modus) 22,7 FPS @ 19,6 MP (10 Bit ADC-Modus) 19,1 FPS @ 19,6 MP (12 Bit ADC-Modus)

Gehäuse

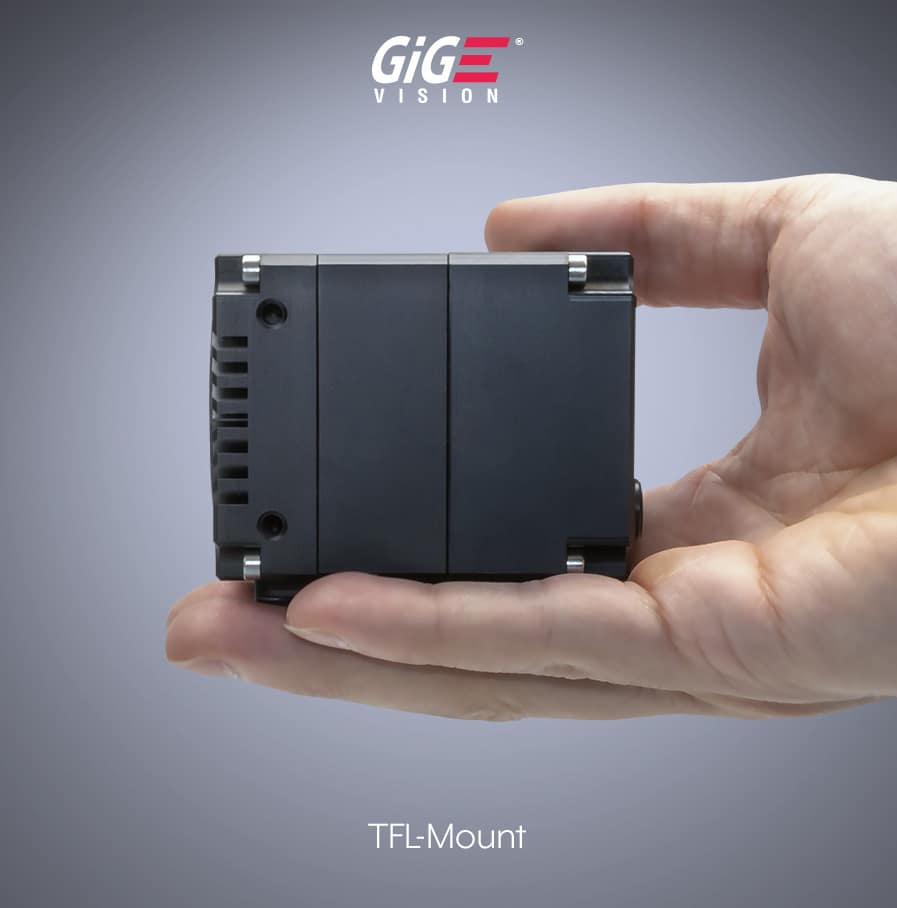

Abmessungen	55 x 55 x 70 mm

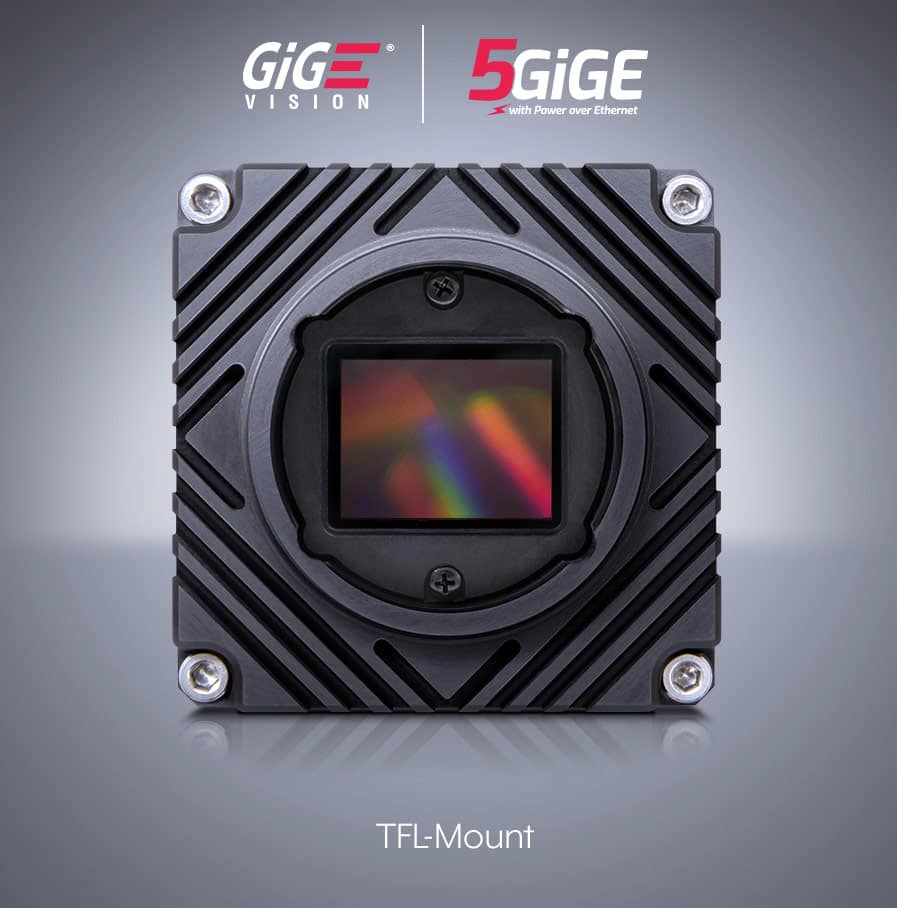

Objektivanschluss	TFL-Mount
Gewicht	240 g

Schnittstellen und Leistungsdaten

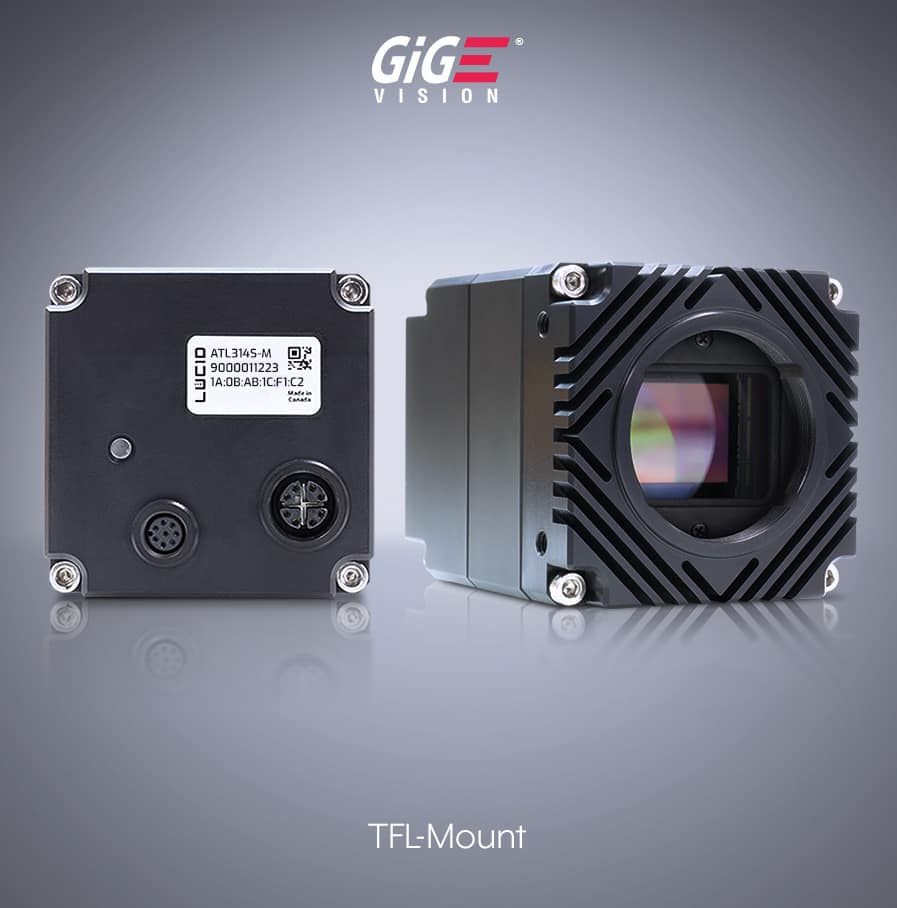

Schnittstelle	5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX M12, PoE
GPIO Schnittstelle	M8, 8-pin-Steckverbinder
Opto-isolierte E/A-Anschlüsse	1 input, 1 output
Non-isolierte E/A-Anschlüsse	2 bidirektionale
Spannungsversorgung	PoE (IEEE 802.3af), oder 12-24 VDC extern
Leistungsaufnahme	8,5W über PoE, 8W bei externer Stromversorgung

Kamerafeatures
Bildspeicher	380 MB
Bildoptimierung	Gain, gamma, black level, Weißabgleich, LUT, CCM, pixel correction, hue, saturation, color space conversion
Pixelformate	Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
Bildkontrolle	Horizontal und vertikal binning, decimation, ROI, horizontal und vertikal flip
Bit-Tiefe	8, 10, 12 bit
Gain	0 dB bis 48 dB analog und digital
Belichtung	30 μs bis 10 s
Speicherbare Benutzereinstellungen	1 Default und 2 frei Speicherbare
Nichtflüchtiger Speicher	16 MB
Chunk Daten	Frame counter, offset X/Y, width/height, exposure time, gain, black level, line status, sequencer set
Event Daten	Exposure start/end
Counter & Timer	2 counters und 2 timers
Sequencer	Belichtungszeit, gain
Synchronisierung	Software trigger, hardware trigger, PTP (IEEE 1588)

Standards und Umgebungsbedingungen
Standard	GigE Vision v2.0
Konformität	CE, FCC, RoHS, REACH, WEEE
Lagertemperatur	-30 bis 60°C
Betriebstemperatur	-20 bis 55°C Umgebungstemperatur
Luftfeuchtigkeit	Operating: 20% ~ 80%, relativ, nicht kondensierend
Schock und Vibration	DIN EN 60068-2-27, DIN EN 60068-2-64
Gewährleistung	3 Jahre

EMVA 1288 Daten

Interaktive Grafiken – bitte fahren Sie mit der Maus über die Punkte in der Grafik, um die QE % anzuzeigen

ATL196S-M (Mono, Sony IMX367 CMOS)

Mono EMVA 1288 Daten
Dynamikbereich	70,9 dB
Signal-Rausch-Verhältnis	40,17 dB
Sättigungskapazität	10388 e-
Absolute Empfindlichkeitsgrenze (bei 527.5nm)	4,19 γ
Temporäres Dunkelrauschen	2,3 e-
Gain	0,38 DN / e-
Dunkelstrom	2,64 e- / s
Dunkelsignal Non-Uniformity	0,83 e-
Photo Response Non-Uniformity	0,79 %
Linearity Error Max/Min	0,34/-0,56 %

ATL196S-C (Farbe, Sony IMX367 CMOS)

Farbe EMVA 1288 Daten
Dynamikbereich	70,9 dB
Signal-Rausch-Verhältni	40,1 dB
Sättigungskapazität	10227 e-
Absolute Empfindlichkeitsgrenze (bei 527.5nm)	4,7 γ
Temporäres Dunkelrauschen	2,27 e-
Gain	0,378 DN / e-
Dunkelstrom	1,84 e- / s
Dunkelsignal Non-Uniformity	0,66 e-
Photo Response Non-Uniformity	0,7 %
Linearity Error Max/Min	0,42/-0,32 %

Die Bewertung der Abbildungsqualität nach EMVA 1288 Standard charakterisiert Bildsensoren und Kameras. Weitere Informationen über den EMVA 1288-Standard finden Sie unter http://www.emva.org/standards-technology/emva-1288/

Technische Zeichnung

Abmessung für Atlas TFL-Mount und C-Mount Kamera

Kamerainstallation / Downloads

Erste Schritte

Für die Einrichtung der Kamera besuchen Sie bitte unseren Getting Started Guide für LUCID-Kameras. Diese Seite beschreibt, wie man:

Schließen Sie Ihre Kamera zum ersten Mal an
Installieren Sie Arena SDK oder Software von Drittanbietern
Aktivieren Sie Jumbo Frames auf dem Host-PC und der Kamera
IP-Adresse der Kamera zuweisen
Aktualisieren Sie die Kamera-Firmware

Downloads

Atlas Datasheet (PDF)

Für alle anderen Dateien besuchen Sie bitte unsere Download-Seite um Zugang zu erhalten:

Arena SDK (Arena View GUI, APIs, Beispielcode)
3D-CAD-Zeichnungen (.step-Dateien)
Kamera-Firmware-Dateien
Technische Dokumentation

Zubehör

Stativadapter, Objektive, Kabel und Power Over Ethernet (PoE)-Ethernet-Injektoren / Schnittstellenkarten sind separat erhältlich. Bitte beachten Sie, dass die Ethernet-Anschlüsse der meisten Consumer-Motherboards und Laptops kein PoE unterstützen. Besuchen Sie unsere Zubehörseite für vollständige Details zu allen Zubehörteilen.

Linsenhersteller-Nr.	Objektivbeschreibung	2,8MP ATL028S	5,0MP ATL050S	7,1MP ATL071S	8,9MP ATL089S	12,3MP ATL120S	16,8MP ATL168S	19,6MP ATL196S	31,4MP ATL314S
Edmund Optics UC #33-300	C-Mount 1/2″ 4mm f/1,8
Edmund Optics UC #33-301	C-Mount 1/2″ 6mm f/1,85
Edmund Optics UC #33-307	C-Mount 1/2″ 8mm f/1,8
Edmund Optics UC #33-303	C-Mount 1/1.8″ 12mm f/1,8
Edmund Optics UC #33-304	C-Mount 1/1.8″ 16mm f/1,8
Edmund Optics UC #33-305	C-Mount 1/1.8″ 25mm f/1,85
Edmund Optics C #67-709	C-Mount 1/1.8" 6mm, f1,4
Edmund Optics C #58-000	C-Mount 2/3" 8.5mm, f/1,3	Good	Good
Edmund Optics C #58-001	C-Mount 2/3" 12mm, f/1,8	Good	Good
Edmund Optics C #59-870	C-Mount 2/3" 16mm, f/1,6	Good	Good
Edmund Optics C #59-871	C-Mount 2/3" 25mm, f/1,4	Good	Good
Edmund Optics C #59-872	C-Mount 2/3" 35mm, f/1,65	Good	Good
Edmund Optics C #59-873	C-Mount 2/3" 50mm, f/2	Good	Good
Universe Compact C #BL060C	C-Mount 5MP 2/3″ 6mm f/2,0	Good	Good
Universe Compact C #BL080C	C-Mount 5MP 2/3″ 8mm f/2,0	Good	Good
Universe Compact C #BL120C	C-Mount 5MP 2/3″ 12mm f/2,0	Good	Good
Universe Compact C #BL160C	C-Mount 5MP 2/3″ 16mm f/2,0	Good	Good
Universe Compact C #BL250C	C-Mount 5MP 2/3″ 25mm f/1,8	Good	Good
Fujinon HF-XA-5M #HF6XA-5M	C-Mount 5MP 2/3″ 6mm f/1,9	Good	Good
Fujinon HF-XA-5M #HF8XA-5M	C-Mount 5MP 2/3″ 8mm f/1,6	Good	Good
Fujinon HF-XA-5M #HF12XA-5M	C-Mount 5MP 2/3″ 12mm f/1,6	Good	Good
Fujinon HF-XA-5M #HF16XA-5M	C-Mount 5MP 2/3″ 16mm f/1,6	Good	Good
Fujinon HF-XA-5M #HF25XA-5M	C-Mount 5MP 2/3″ 25mm f/1,6	Good	Good
Fujinon CF-ZA-1S#CF8ZA-1S	C-Mount 23MP 1.2″ 8mm f/1,8	Good	Good	Good	Good	Good
Fujinon CF-ZA-1S #CF12ZA-1S	C-Mount 23MP 1.2″ 12mm f/1,8	Good	Good	Good	Good	Good
Fujinon CF-ZA-1S #CF162ZA-1S	C-Mount 23MP 1.2″ 16mm f/1,8	Good	Good	Good	Good	Good
Fujinon CF-ZA-1S #CF252ZA-1S	C-Mount 23MP 4/3″ 25mm f/1,8	Good	Good	Good	Good	Good
Fujinon CF-ZA-1S #CF352ZA-1S	C-Mount 23MP 4/3″ 35mm f/1,8	Good	Good	Good	Good	Good
Fujinon CF-ZA-1S #CF502ZA-1S	C-Mount 23MP 4/3″ 50mm f/2,4	Good	Good	Good	Good	Good
Computar MPY #V0828-MPY2	C-Mount 12MP 1.1″ 8mm f/2,8	Good	Good	Good	Good	Good
Computar MPY #V1228-MPY2	C-Mount 12MP 1.1″ 12mm f/2,8	Good	Good	Good	Good	Good
Computar MPY #V1628-MPY2	C-Mount 12MP 1.1″ 16mm f/2,8	Good	Good	Good	Good	Good
Computar MPY #V2528-MPY	C-Mount 12MP 1.1″ 25mm f/2,8	Good	Good	Good	Good	Good
Computar MPY #V3528-MPY	C-Mount 12MP 1.1″ 35mm f/2,8	Good	Good	Good	Good	Good
Edmund Optics CA #11-319	TFL-Mount APS-C 35mm f/1.8						Good	Good	Good
Edmund Optics CA #11-320	TFL-Mount APS-C 50mm f/1,8						Good	Good	Good
Edmund Optics CA #11-321	TFL-Mount APS-C 75mm f/2,8						Good	Good	Good
Edmund Optics CA #11-322	TFL-Mount APS-C 100mm f/2,8						Good	Good	Good

Objektiv-Adapter
TFL-Mount auf F-Mount Objektiv (mit einstellbarem BFD) Adapter	ADA-TFL-F-ADJ	ADA-TFL-F-ADJ
TFL-Mount auf F-Mount Objektiv-Adapter	ADA-TFL-F	ADA-TFL-F
TFL-Mount auf C-Mount Objektiv-Adapter	ADA-TFL-C	ADA-TFL-C
TFL-Mount auf Canon EF-Mount (mit GPIO und Power) Birger-Adapter	ADA-TFL-EF(US/EU)	ADA-TFL-EF(US/EU)

Kabel
M12 auf RJ45 IP67 Cat6a Kable (Amphenol) – 2,0m, Dunkelgrün	LUCID CAB-MR-2M-A	CAB-MR-2M-A
M12 auf RJ45 IP67 Cat6a Kable (Amphenol) – 5,0m, Dunkelgrün	LUCID CAB-MR-5M-A	CAB-MR-5M-A
M12 auf RJ45 IP67 Cat6a Kable (Amphenol) – 15,0m, Dunkelgrün	LUCID CAB-MR-15M-A	CAB-MR-15M-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Abwärts] – 5m (Amphenol)	LUCID CAB-MR-5M-RA1-A	CAB-MR-5M-RA1-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Abwärts] – 15m (Amphenol)	LUCID CAB-MR-15M-RA1-A	CAB-MR-15M-RA1-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Aufwärts] – 5m (Amphenol)	LUCID CAB-MR-5M-RA2-A	CAB-MR-5M-RA2-A
M12 auf RJ45 IP67 Cat6a Kable [Rechter Winkel, Aufwärts] – 15m (Amphenol)	LUCID CAB-MR-15M-RA2-A	CAB-MR-15M-RA2-A
M12 auf RJ45 IP67 Cat6a Kabel [Rechter Winkel, Altas/Helios-Seite] – 5m (Amphenol)	LUCID CAB-MR-5M-RA3-A	CAB-MR-5M-RA3-A
M12 auf RJ45 IP67 Cat6a Kabel [Rechter Winkel, Altas/Helios-Seite] – 15m (Amphenol)	LUCID CAB-MR-15M-RA3-A	CAB-MR-15M-RA3-A
M8 GPIO 8-pin (Amphenol) 1,0m Kable	LUCID GPIO-M8-1M-A	GPIO-M8-1M-A
M8 GPIO 8-pin (Amphenol) 5,0m Kable	LUCID GPIO-M8-5M-A	GPIO-M8-5M-A
M8 GPIO 8-pin (Amphenol) 15,0m Kable	LUCID GPIO-M8-15M-A	GPIO-M8-15M-A
M8 GPIO 8-pin Kable [Rechter Winkel, Abwärts(Triton) / Aufwärts(Atlas & Helios)]-5m (Amphenol)	LUCID GPIO-M8-5M-RA1-A	GPIO-M8-5M-RA1-A
M8 GPIO 8-pin Kable [Rechter Winkel, Abwärts(Triton) / Aufwärts(Atlas & Helios)]-15m (Amphenol)	LUCID GPIO-M8-15M-RA1-A	GPIO-M8-15M-RA1-A
M8 GPIO 8-pin Kable [Rechter Winkel, Aufwärts(Triton) / Abwärts(Atlas & Helios)]-5m (Amphenol)	LUCID GPIO-M8-5M-RA2-A	GPIO-M8-5M-RA2-A
M8 GPIO 8-pin Kable [Rechter Winkel, Aufwärts(Triton) / Abwärts(Atlas & Helios)]-15m (Amphenol)	LUCID GPIO-M8-15M-RA2-A	GPIO-M8-15M-RA2-A

Stativadapter
Atlas Stativadapter	ATL-TR	ATL-TR

PC-Karten, PoE, Kamera Netzteil
2-CH 10G/5G/2.5G/1G PoE+ NBASE-T Netzwerkkarte	ioi DGEAP2X-PCIE8XG302	PCIE-POE2-MG
10G/5G/2.5G/1G PoE+ NBASE-T Netzwerkkarte	ioi GE10-PCIE4XG301	PCIE-POE1-MG2
4-CH 5G/2.5G/1G PoE+ NBASE-T Netzwerkkarte	Neousys PCIe-PoE454at	PCIE-POE4-5G
Procet 10GbE 60W PoE++ Injektor (802.3af/at, NA/EU)	Procet PT-PSE104GB-60-10	POEP-PT(EU)
Procet 2.5/5.0GbE 30W PoE+ Injector (802.3af/at, NA/EU)	Procet PT-PSE104G-30-5	POEP-PT(PTEU)-5G
M8 GPIO AC Netzteil (NA/EU)	MEAN WELL GST60A18-P1J	M8P-US1 or M8P-EU1

Kameramodell	Mono/Farbe	Objektivanschluss	5GBASE-T GigE Vision Schnittstelle
ATL196S-CT	Farbe	TFL-mount	M12
ATL196S-MT	Mono	TFL-mount	M12
