Slide Triton Schock und Vibration getestet • IP67 vorbereitet • Erweiterter Temperaturbereich • EMV Klassifizierung FCC Klasse B Factory Tough Triton Machine Vision Camera M12 GigE PoE M8 8-Pin GPIO Robustes Aluminium-Druckgussgehäuse
29 x 29 x 45 mm
IP67 Objektivhalter (Englisch) Triton camera video thumbnail Vorteile anschauen Triton Factory tough Für die hohen Anforderungen der Industrie entwickelt. Leichtes und kompaktes Design (29 x 29 mm). Aktive Sensorausrichtung für herausragende optische Leistung. GigE Vision- und GenICam-konforme PoE-Kamera, konzipiert für vielfältige Machine Vision Applikationen in der Industrie. Sehr gutes Preis-Leistungs-Verhältnis – ab 314€. TM TM

Lernen Sie die Triton Camera Modelle kennen

Für eine detaillierte Ansicht der Modellspezifikationen, klicken Sie bitte auf die untenstehenden Artikelnummern.

KameramodellAuflösungAuflösung (HxV)Fake FPSBildrateSensorMax. BildkreisPixelgrößeShutter-TechnologieObjektivanschlussMono/FarbeSchnittstelle
TRI245S24,5 MP5320 x 4600 px14,9 fpsSony IMX540 CMOS4/3"2,74 µmGlobalCMono / FarbeM12 GigE Vision
TRI204S20,4 MP4504 x 4504 px26 fpsSony IMX541 CMOS1,1"2,74 µmGlobalCMono / FarbeM12 GigE Vision
TRI200S20,0 MP5472 x 3648 px36 fpsSony IMX183 CMOS1"2,40 µmRollingCMono / FarbeM12 GigE Vision
TRI162S16,2 MP5320 x 3032 px47,5 fpsSony IMX542 CMOS1,1"2,74 µmGlobalCMono / FarbeM12 GigE Vision
TRI124S12,3 MP4096 x 3000 px59,5 fpsSony IMX545 CMOS1/1,1"2,74 µmGlobalCMono / FarbeM12 GigE Vision
TRI120S12,3 MP4096 x 3000 px69,5 fpsSony IMX304 CMOS1,1"3,45 µmGlobalCMono / FarbeM12 GigE Vision
TRI122S12,2 MP4024 x 3036 px79,7 fpsSony IMX226 CMOS1/1,7"1,85 µmRollingCMono / FarbeM12 GigE Vision
TRI089S8,9 MP4096 x 2160 px813,7 fpsSony IMX267 CMOS1"3,45 µmGlobalCMono / FarbeM12 GigE Vision
TRI081S8,1 MP2840 x 2840 px914,8 fpsSony IMX546 CMOS2/3"2,74 µmGlobalCMono / FarbeM12 GigE Vision
TRI071S7,1 MP3208 x 2200 px1017,2 fpsSony IMX428 CMOS1,1"4,5 µmGlobalCMono / FarbeM12 GigE Vision
TRI064S6,3 MP3072 x 2048 px1119,5 fpsSony IMX178 CMOS1/1,8”2,40 µmRollingCMono / FarbeM12 GigE Vision
TRI054S 5,4 MP2880 x 1860 px1223,1 fpsSony IMX490 CMOS1/1,55"3,0 µmRollingCFarbe 24bit HDRM12 GigE Vision
TRI050S1-P/Q 5,0 MP2448 x 2048 px1324 fpsSony IMX264MZR CMOS
Sony IMX264MYR CMOS
2/3"3,45 µmGlobalCPolarisiert Mono
Polarisiert Farbe
M12 GigE Vision
TRI050S-P/Q 5,0 MP2448 x 2048 px1424 fpsSony IMX250MZR CMOS
Sony IMX250MYR CMOS
2/3"3,45 µmGlobalCPolarisiert Mono
Polarisiert Farbe
M12 GigE Vision
TRI051S 5,0 MP2448 x 2048 px1524 fpsSony IMX547 CMOS1/1,8″2,74 µmGlobalCMono / FarbeM12 GigE Vision
TRI050S 5,0 MP2448 x 2048 px1624 fpsSony IMX264 CMOS2/3"3,45 µmGlobalCMono / FarbeM12 GigE Vision
TRI032S3,2 MP2048 x 1536 px1738 fpsSony IMX265 CMOS1/1,8"3,45 µmGlobalCMono / FarbeM12 GigE Vision
TRI028S2,8 MP1936 x 1464 px1842,5 fpsSony IMX429 CMOS2/3"4,5 µmGlobalCMono / FarbeM12 GigE Vision
TRI023S2,3 MP1920 x 1200 px1952 fpsSony IMX392 CMOS1/2,3"3,45 µmGlobalCMono / FarbeM12 GigE Vision
TRI016S1,6 MP1440 x 1080 px2077 fpsSony IMX273 CMOS1/2,9"3,45 µmGlobalCMono / FarbeM12 GigE Vision
TRI005S0,5 MP812 x 620 px21166,5 fpsSony IMX433 CMOS1/1,7"9,0 µmGlobalCMono / FarbeM12 GigE Vision
TRI004S0,4 MP728 x 544 px22291 fpsSony IMX287 CMOS1/2,9"6,9 µmGlobalCMono / FarbeM12 GigE Vision

Zeilenkamera

KameramodellAuflösung (HxV)ZeilenrateSensorMax. BildkreisPixelgrößeShutter-TechnologieObjektivanschlussObjektivanschlussSchnittstelle
TRI02KA2048 x 1 px60 kHzAMS Dragster DR-2k-714,3 mm7 µmGlobalCMonoM12 GigE Vision

Slide Für die Industrie gemacht – innen und außen Aktive Sensorpositionierung Wärmeleitpad Hohe Wärmeleitfähigkeit direkt am Gehäuse gewährleistet einen zuverlässigen Betrieb bei höheren Temperaturen 24V Eingang, SPS-kompatibel Verhindert unkontrolliertes Triggern durch elektromagnetische Störungen M12 Steckverbinder mit O-Ring Schützt gemäß IP67 vor Schmutz, Staub und Wasser Elektromagnetische Störfestigkeit Geschützt vor Spannungsschwankungen, elektrostatische Entladungen, Überspannung, starke Magnetfelder und Störstrom 6-DoF Ausrichtung des Bildsensors für überragende optische Qualität Schock & Vibration getestet Getestet für Schocks mit bis zu 20G und Vibrationen bis 4,9G (Random) / 10G (Sinusvibration) Hocheffizienter isolierter PoE Niedriger Stromverbrauch bei geringer Wärmeentwicklung Niedrige EMV-Strahlung Spezielles Design für die EMV FCC Klasse B vereinfacht die Integration in das Endprodukt des Kunden. Aluminium-Gehäuse aus Druckguss Widerstandsfähig, leicht und mit effizienter Wärmeableitung Eloxierter Objektivhalter aus Druckguss Langlebige Front mit festen und beständigen Objektivtubus-Gewindetoleranzen Starr-Flex-Leiterplatte Ermöglicht die bestmögliche Miniaturisierung und eine Größe von nur 29 x 29 x 45 mm

Nicht nur klein und leicht

29 x 29 mm

67 g

M12-Anschlüsse für Staub- und Wasserschutz

M12/M8-Anschlüsse

Umgebungstemperatur von -20 °C bis 55 °C

Mit der Triton-Kamera erreicht die 29 x 29 mm Standard-Bildverarbeitungskamera ein neues Level.

Die Elektronik der Triton ist in einem versiegelten, zweiteiligen und durch vier M2 Schrauben gesicherten Aluminiumgehäuse untergebracht. Robuste M12 Ethernet- und M8 GPIO-Steckverbinder bieten eine sichere Verbindung bei Schock und Vibrationen. Für noch optimaleren Schutz gegen Staub und Wasser kann die Kamera optional mit IP67-Tubus für Objektive aufgerüstet werden. Damit kann in vielen Fällen auf ein zusätzliches externes Gehäuse verzichtet werden. Die Triton arbeitet in einem breiten Umgebungstemperaturbereich von -20°C bis 55°C. Mit nur 67 Gramm Gewicht und ihrer Größe von nur 29 x 29 mm ist sie optimal geeignet für den zuverlässigen Betrieb in jeder Umgebung.

Triton Machine Vision Kamera

Gigabit-Ethernet

Die zuverlässige und vielseitige Schnittstelle für den industriellen Einsatz.

100 m Kabellänge

Bis zu 100 m Kabellänge (abgeschirmt) mit isolierter Stromversorgung zwischen Triton und Host.

1 Gbit/s Bandbreite

Bis zu 1Gb/s (1,000 Mb/s) streaming von rohen und unkomprimierten Bilddaten

Power over Ethernet

Power over Ethernet (PoE) ermöglicht die Datenübertragung und Stromversorgung über ein einziges Kabel. Dies vereinfacht Design und Wartung.

GigE Vision

100 % konform

Kompatibel mit Hard- und Software von Drittanbietern, die ebenfalls den GigE Vision Standard unterstützen.

Triton-Kamera in Hand gehalten
Aktive Sensorausrichtung

Aktive Sensorausrichtung

Aktive Sensorausrichtung für die Triton-Kamera

Alle Kameras der Triton-Serie verfügen über eine aktive Sensorausrichtung, mit der die Verkippung und Drehung des Bildsensors minimiert und sein Zentrum an der optischen Achse des Objektivs ausgerichtet wird. Unser spezielles Herstellungsverfahren mit sechs Freiheitsgraden positioniert den Bildsensor exakt und präzise zur optischen Mitte. Das Ergebnis sind Bilder, die sich auch in den Randbereichen durch größtmögliche Schärfe und Detailgenauigkeit auszeichnen. Erfahren Sie mehr über unseren Fertigungsprozess für die aktive Sensorausrichtung in unserem Tech Brief.
Aktive Sensorausrichtung

IP67-Schutz

Was bedeutet IP67?

Das Eindringschutzsystem (Ingress Protection, IP) ist ein weltweiter Standard für die Einstufung von Schutzklassen gegen feste Objekte und Flüssigkeiten. Die gemäß Schutzklasse IP67 geprüfte Triton bietet mit aufgeschraubten Objektivtubus Schutz vor festen Partikeln wie Staub, Schmutz und Sand. Darüber hinaus ist sie gegen das Eindringen von Wasser beim zeitweiligen Untertauchen bis zu einer Tiefe von 1 Meter und einer Dauer von maximal 30 Minuten geschützt. Die Triton steht für hohe Bildqualität und lange Lebensdauer, auch unter rauen Umgebungsbedingungen und ohne sperrige und kostenintensiven Zusatzgehäuse.

IP67-Kamera - Triton

Slide Triton Machine Vision Camera ip67 m12 and m8 cables ip67 lens tube ring ip67 Lens tube Mit dem IP67 Objektivtubus und Adapterring von LUCID kann die Kamera vor Wasser und Staubpartikeln geschützt werden. IP67 Objektivschutz IP67 M12 & M8 Kabel IP67-Kabel dichten die Anschlüsse der Kamera gegen das Eindringen von Staub und Wasser ab und gewährleisten eine sichere und zuverlässige Verbindung. Was benötige ich dafür?

M12- und M8-Anschlüsse

Die M12-Ethernet- und M8-GPIO-Steckverbinder bieten eine robuste und sichere Kabelverbindung mit Schutz vor Schmutz, Staub und Wasser. Der M12-Ethernet-Konnektor ist gemäß IEC 61076-2-109 standardisiert und erfüllt die Anforderungen des GigE Vision Standards. Der sichere 8-polige M8-GPIO-Steckverbinder ist nach IEC 61076-2-104 genormt und verfügt über eine optogekoppelte Eingangsleitung, eine optogekoppelte Ausgangsleitung und zwei bidirektionale Leitungen. Die robusten M12- und M8-Anschlüsse wurden für den fehlerfreien Betrieb, auch in Umgebungen mit starken Vibrationen entwickelt und zum Schutz vor elektrischen Störungen abgeschirmt. Durch die robusten M12- und M8-Anschlüsse eignet sich die Triton ideal als Kamera für vielfältige Anwendungen in Industrie, Automobilbranche und Landwirtschaft, Prozesssteuerung, Lebensmittel- und Getränkeherstellung sowie in der Medizintechnik.
M12 und M8 IP67 Steckverbinder
Triton M12- and M8-Anschlüsse

M12- und M8-Anschlüsse

Die M12-Ethernet- und M8-GPIO-Steckverbinder bieten eine robuste und sichere Kabelverbindung mit Schutz vor Schmutz, Staub und Wasser. Der M12-Ethernet-Konnektor ist gemäß IEC 61076-2-109 standardisiert und erfüllt die Anforderungen des GigE Vision Standards. Der sichere 8-polige M8-GPIO-Steckverbinder ist nach IEC 61076-2-104 genormt und verfügt über eine optogekoppelte Eingangsleitung, eine optogekoppelte Ausgangsleitung und zwei bidirektionale Leitungen. Die robusten M12- und M8-Anschlüsse wurden für den fehlerfreien Betrieb, auch in Umgebungen mit starken Vibrationen entwickelt und zum Schutz vor elektrischen Störungen abgeschirmt. Durch die robusten M12- und M8-Anschlüsse eignet sich die Triton ideal als Kamera für vielfältige Anwendungen in Industrie, Automobilbranche und Landwirtschaft, Prozesssteuerung, Lebensmittel- und Getränkeherstellung sowie in der Medizintechnik.
M12 und M8 IP67 Steckverbinder
Triton M12- and M8-Anschlüsse

Bessere Bilder, bessere Ergebnisse

Sony Pregius und Starvis CMOS-Sensoren

Sony Pregius and Starvis Sensors

Bei den anspruchsvollsten Anwendungen in der Bildverarbeitung von heute kommt es auf eine ausgezeichnete Bildqualität bei laufendem 24/7-Betrieb an. Die Triton Bildverarbeitungskamera bietet eine hervorragende Qualität und Leistung dank der Pregius™ und Starvis™ Sensoren von Sony – den branchenführenden Global Shutter und Rolling Shutter CMOS-Sensoren. Die Pregius Global Shutter-Technologie von Sony erfasst gestochen scharfe, unverzerrte Bilder mit außergewöhnlich niedrigem Leserauschen und sehr hohem Dynamikbereich. Die Starvis-Rolling-Shutter-Technologie von Sony zeichnet sich durch die neueste BSI-Technologie (Back-Side Illuminated) aus und bietet eine unübertroffene Empfindlichkeit für Anwendungen mit wenig Licht.

sony pregius logo sony starvis logo

Enthüllen von versteckten Materialeigenschaften per Polarisierung

transparent phone case scratch inspection

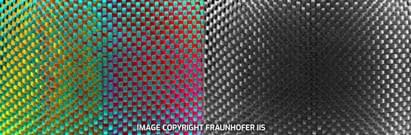

Carbon Fiber Polarized Inspection


Mit der Triton-Kamera und deren polarisierten CMOS-Sensoren IMX250MZR/MYR und IMX264MZR/MYR von Sony, die mit der Polarsens-Technologie ausgestattet sind, sehen Sie über das sichtbare Licht hinaus. Die 5 MP Triton-Modelle TRI050S-P/Q und TRI050S1-P/Q bieten eine kamerainterne Verarbeitung unter Verwendung der vier Richtungsfilter und geben sowohl die Intensität als auch den Polarisationswinkel jedes Bildpixels aus. Mit der Triton-Polarisationskamera lassen sich nun diverse Polarisationsanwendungen durch eine kompakte und kostengünstige Bildverarbeitungsmethode lösen.

Logo Polarisierung
Arena Software Development Kit (SDK)
Arena SDK

Arena SDK

Das Arena SDK basiert auf den neuesten Industriestandards und Softwaretechnologien. Genießen Sie eine schnelle Software mit wenigen Funktionsaufrufen. Dank seiner modernen GUI, die auf dem GenICam-Standard basiert, ist unser Arena SDK einfach zu bedienen.

• Arena enthält Beispielcodes und bietet ein stabiles und robustes APIs.
• Unsere benutzerfreundliche HTML5 Doku hilft Ihnen bei der Suche nach Ihren gewünschten Themen.
• Arena UI-Toolkit für die schnelle Entwicklung von benutzerdefinierten GUIs.
• ArenaView GUI zum Anzeigen und Erfassen von Bildern.

Besuchen Sie die Arena SDK-Seite, um mehr zu erfahren.
