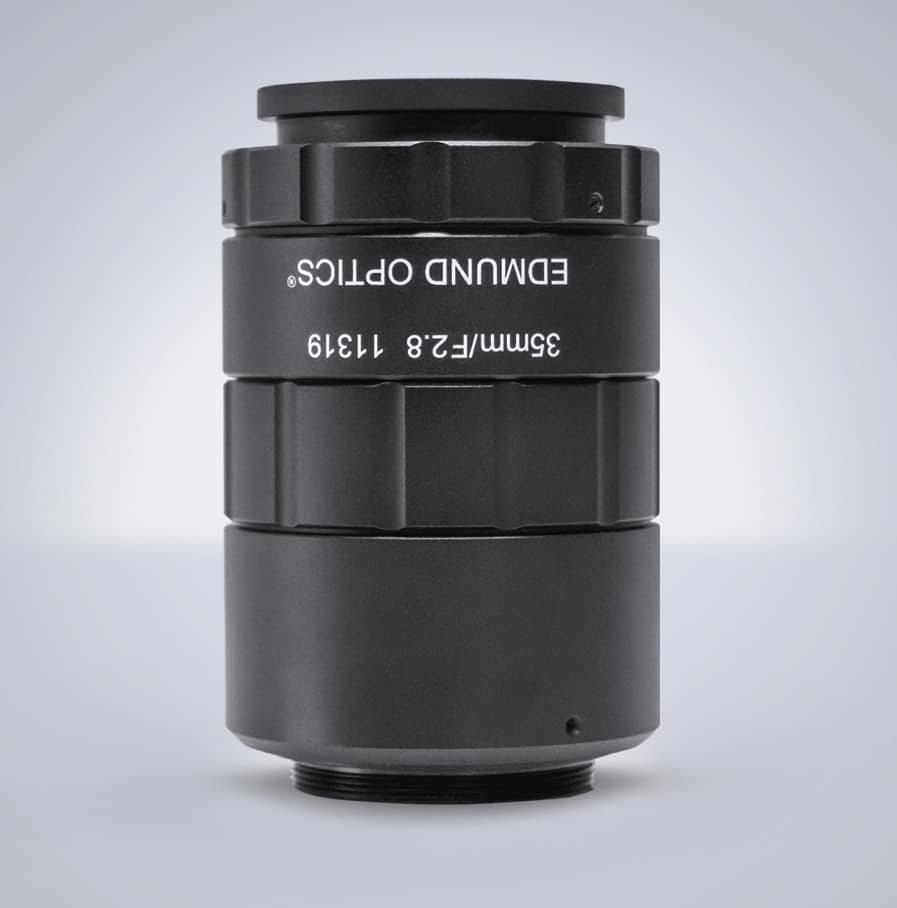

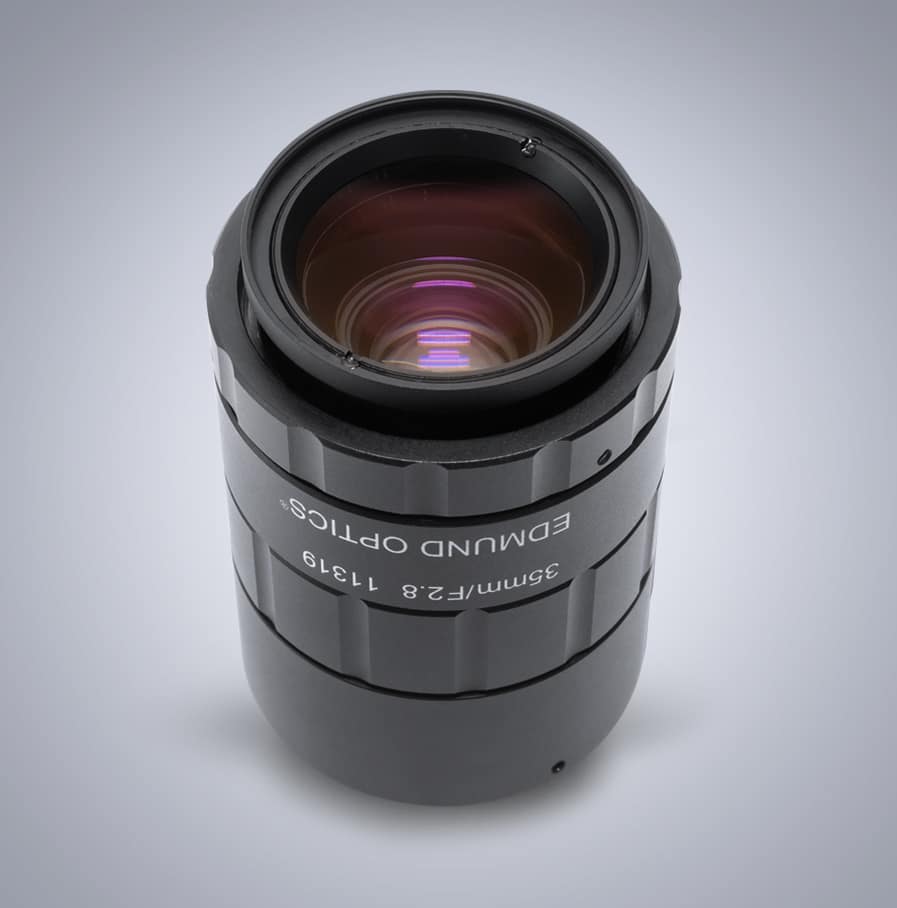

Edmund Optics TFLマウント APS-C 35mm f/2.8 レンズ
TECHSPEC® CA (Compact APS) シリーズ 固定焦点レンズは、高解像度大判センサー用にデザインされています。28mmのイメージサークルを持つAPS-Cフォーマットに対応した本レンズは、カメラマウントにTFLマウントを採用します。TFLマウントは、M35 x 0.75 のねじ込み式マウントで、17.5mmのフランジバック距離を有します。これはCマウントのフランジバック距離と同じで、丈夫さや扱いやすさを提供します。TECHSPEC® CA シリーズ 固定焦点レンズは、コンパクトサイズながら大判センサーに対応しており、マシンビジョンやファクトリーオートメションといったアプリケーションに理想的になります。Atlas TLFマウントモデルとの互換性
主な仕様 EO#11-319
焦点距離 FL (mm):
35.00
許容最大センサーフォーマット:
APS-C
絞り範囲 (f/#):
f/2.8 – f/16
作動距離 WD (mm):
200 – ∞
コーティング:
λ/4 MgF2
Horizontal Field of View, APS-C Sensor:
137.3mm – 35.4°
画角 (@4/3型カメラ; 水平方向):
106.1mm – 27.7°
実視野 (@1.1型センサー; 水平方向):
87.1mm – 22.9°
実視野 (@1型カメラ):
78.5mm – 20.7°
実視野 (@1/1.8型カメラ; 水平方向):
44.1mm – 11.7°
実視野 (@1/2型カメラ; 水平方向):
39.2mm – 10.4°
実視野 (@1/2.5型カメラ; 水平方向):
35.6mm – 9.5°
実視野 (@1/3型カメラ; 水平方向):
29.4mm – 7.8°
実視野 (@1/4型カメラ; 水平方向):
22.1mm – 5.9°
実視野 (@2/3型カメラ; 水平方向):
54.0mm – 14.3°
フィルターマウント:
M40.5 x 0.5
全長 (mm):
74.90
マウント:
TFL Mount
素子枚数 (群数):
8 (7)
物体側 NA:
0.0275
外径 (mm):
50
スタイル:
VIS
アイリスオプション:
Variable
タイプ:
Fixed Focal Length Lens
USD $910.00
Login to see prices
