Triton 카메라 모델 살펴보기

모델 사양을 자세히 보려면 아래의 부품 번호를 클릭하십시오.

모델메가픽셀해상도Fake FPS프레임 레이트센서센서 크기픽셀 크기셔터렌즈 마운트크로마디지털 인터페이스
TRI245S24.5 MP5320 x 4600 px14.5 fpsSony IMX540 CMOS4/3"2.74 µmGlobalCMono / ColorM12 GigE Vision
TRI204S20.4 MP4504 x 4504 px25.5 fpsSony IMX541 CMOS1.1"2.74 µmGlobalCMono / ColorM12 GigE Vision
TRI200S20.0 MP5472 x 3648 px35.6 fpsSony IMX183 CMOS1"2.40 µmRollingCMono / ColorM12 GigE Vision
TRI162S16.2 MP5320 x 3032 px46.9 fpsSony IMX542 CMOS1.1"2.74 µmGlobalCMono / ColorM12 GigE Vision
TRI124S12.3MP4096 x 3000 px59.0 fpsSony IMX545 CMOS1/1.1"2.74 µmGlobalCMono / ColorM12 GigE Vision
TRI120S12.3 MP4096 x 3000 px69.0 fpsSony IMX304 CMOS1.1"3.45 µmGlobalCMono / ColorM12 GigE Vision
TRI122S12.2 MP4024 x 3036 px79.1 fpsSony IMX226 CMOS1/1.7"1.85 µmRollingCMono / ColorM12 GigE Vision
TRI089S8.9 MP4096 x 2160 px812.5 fpsSony IMX267 CMOS1"3.45 µmGlobalCMono / ColorM12 GigE Vision
TRI081S8.1 MP2840 x 2840 px913.8 fpsSony IMX546 CMOS2/3″2.74 µmGlobalCMono / ColorM12 GigE Vision
TRI071S7.1 MP3208 x 2200 px1015.8 fpsSony IMX428 CMOS1.1"4.5 µmGlobalCMono / ColorM12 GigE Vision
TRI064S6.3 MP3072 x 2048 px1117.7 fpsSony IMX178 CMOS1/1.8”2.40 µmRollingCMono / ColorM12 GigE Vision
TRI054S 5.4 MP2880 x 1860 px1220.8 fpsSony IMX490 CMOS1/1.55"3.0 µmRollingCColor 24bit HDRM12 GigE Vision
TDR054S 5.4 MP2880 x 1860 px1213.8 fpsSony IMX490 CMOS1/1.55"3.0 µmRollingCColor(AltaView 카메라의 적응형
톤 매핑 처리)
M12 GigE Vision
TRI050S1-P/Q 5.0 MP2448 x 2048 px1322 fpsSony IMX264MZR CMOS
Sony IMX264MYR CMOS
2/3"3.45 µmGlobalCPolarized Mono
Polarized Color
M12 GigE Vision
TRI050S-P/Q 5.0 MP2448 x 2048 px1422 fpsSony IMX250MZR CMOS
Sony IMX250MYR CMOS
2/3"3.45 µmGlobalCPolarized Mono
Polarized Color
M12 GigE Vision
TRI051S 5.0 MP2448 x 2048 px1522 fpsSony IMX547 CMOS1/1.8″2.74 µmGlobalCMono / ColorM12 GigE Vision
TRI050S 5.0 MP2448 x 2048 px1622 fpsSony IMX264 CMOS2/3"3.45 µmGlobalCMono / ColorM12 GigE Vision
TRI032S3.2 MP2048 x 1536 px1735.4 fpsSony IMX265 CMOS1/1.8"3.45 µmGlobalCMono / ColorM12 GigE Vision
TRI028S2.8 MP1936 x 1464 px1839.2 fpsSony IMX429 CMOS2/3"4.5 µmGlobalCMono / ColorM12 GigE Vision
TRI023S2.3 MP1920 x 1200 px1948.3 fpsSony IMX392 CMOS1/2.3"3.45 µmGlobalCMono / ColorM12 GigE Vision
TRI016S1.6 MP1440 x 1080 px2071.6 fpsSony IMX273 CMOS1/2.9"3.45 µmGlobalCMono / ColorM12 GigE Vision
TRI005S0.5 MP812 x 620 px21166.4 fpsSony IMX433 CMOS1/1.7"9.0 µmGlobalCMono / ColorM12 GigE Vision
TRI004S0.4 MP720 x 540 px22286 fpsSony IMX287 CMOS1/2.9"6.9 µmGlobalCMono / ColorM12 GigE Vision

Line Scan Model

ModelsResolutionLine RateSensorSensor SizePixel SizeShutterLens MountChromaInterface
TRI02KA2048 x 1 px60 kHzAMS Dragster DR-2k-714.3 mm7 µmGlobalCMonoM12 GigE Vision

SWIR Models

모델메가픽셀해상도프레임 레이트센서센서 크기픽셀 크기셔터냉각렌즈 마운트크로마 / 감도 범위디지털 인터페이스
SWIR LogoTRI013-WC1.3 MP1280 x 1024 px84.9 fpsSony IMX990 InGaAs1/2“5 µmGlobal없음CMono / 400nm to 1700nmM12 GigE Vision
SWIR LogoTRI003-WC0.3 MP640 x 512 px257 fpsSony IMX991 InGaAs1/4“5 µmGlobal없음CMono / 400nm to 1700nmM12 GigE Vision

Embedded Vision Models

ModelsMPResolutionSensorChipsetSensor SizePixel SizeShutterLens MountChromaGigE Interface
Triton Edge1.6 MP1440 x 1080 pxSony IMX296 CMOSXilinx UltraScale+ ZU3CG MPSoC1/2.9“3.45 µmGlobalCMono / ColorM12

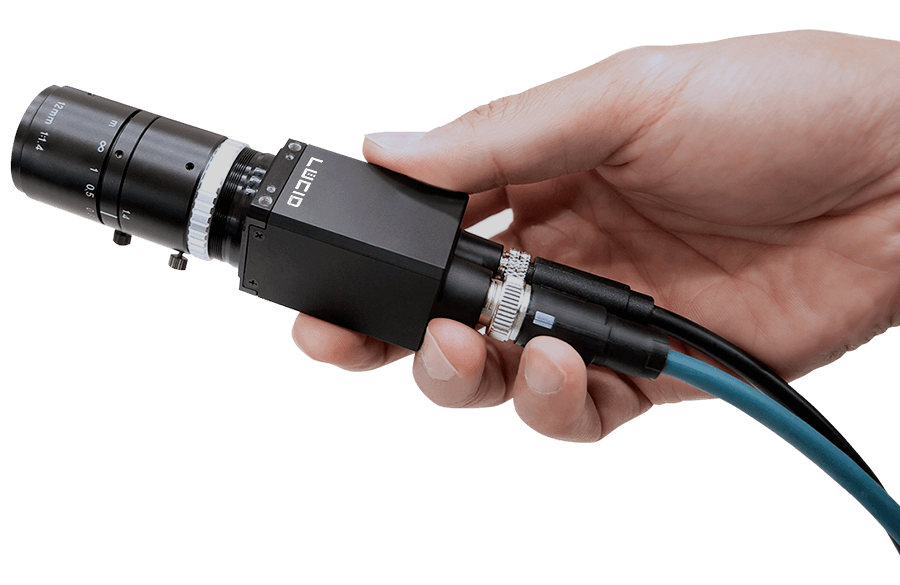

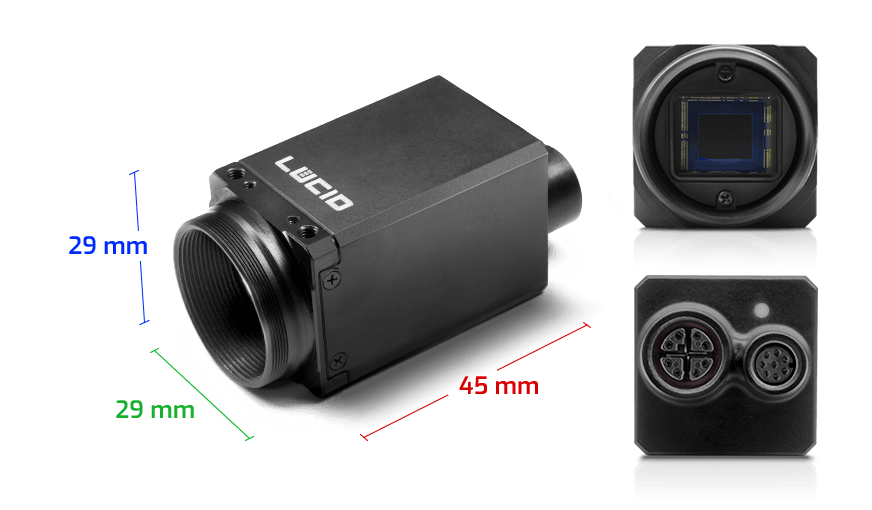

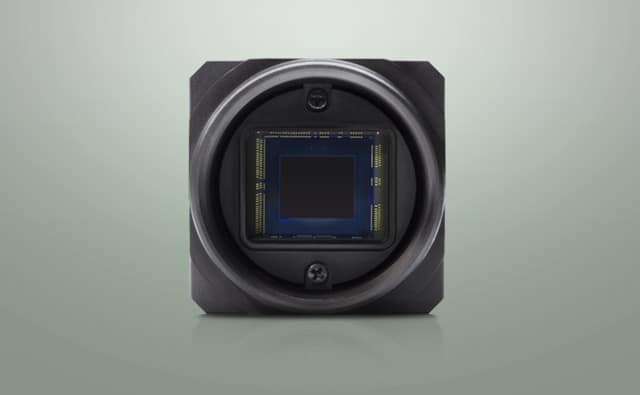

소형 경량 그 이상

29 x 29 mm

67 그램

M12 및 M8 커넥터

-20°C ~ 55°C 주변 온도

Triton 카메라는 표준 29 x 29 mm 머신 비전 카메라를 새로운 차원으로 끌어 올렸습니다.

Triton의 전자장치는 M2 나사 4개를 사용하여 밀봉된 2-피스 알루미늄 케이스에 수납됩니다. 이더넷용 M12 커넥터 및 GPIO용 M8 커넥터는 충격과 진동에 강하고 견고한 연결 기능을 제공합니다. 더욱 우수한 보호를 위해 방진 및 방수 작동 시 IP67 렌즈 튜브 옵션을 부착할 수 있으므로, 외부 케이스가 필요하지 않습니다. 카메라의 작동 온도 범위는 -20°C에서 55°C까지로 넓습니다. 무게 67g에 크기가 29 x 29 mm에 불과하므로 Triton은 어떤 환경에도 쉽게 설치되고 안정적으로 작동할 수 있습니다.

Gigabit Ethernet

산업용으로 사용할 수 있는 안정적이고 다재다능한 인터페이스.

100m 케이블 길이

Triton과 호스트 사이에 절연 기능이 있는 100m 길이의 차폐 케이블 사용.

1 Gb/s 대역폭

최대 1Gb/s (1,000 Mb/s)의 미가공 및 미압축 이미지 데이터 스트리밍.

급전 이더넷

급전 이더넷 (PoE)은 케이블 하나로 데이터와 전력을 전송할 수 있으므로, 설계와 유지관리가 간단해집니다.

100% 호환

GigE Vision에 적합한 타사 소프트웨어 및 하드웨어와 호환.

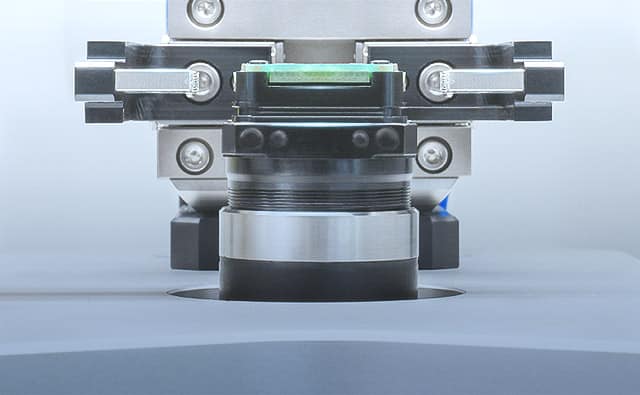

액티브 센서 정렬

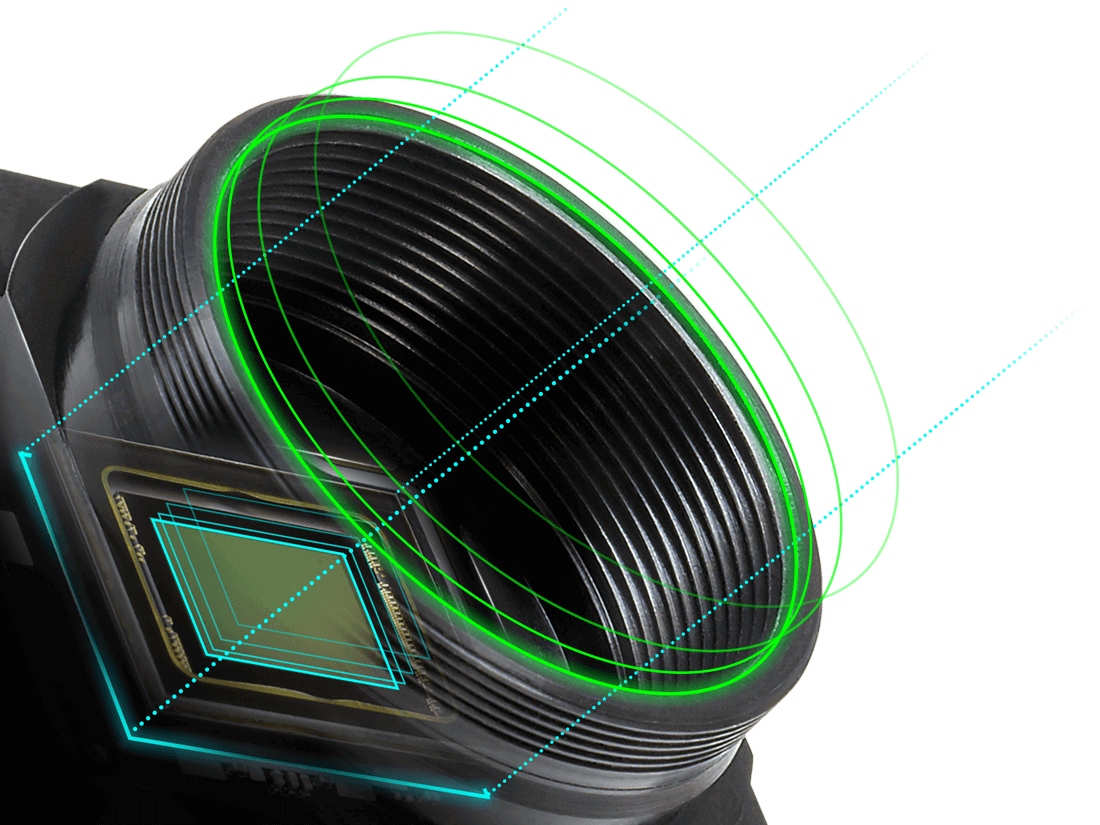

Active Sensor Alignment for Triton Camera

모든 Trion 카메라는 이미지 센서 틸팅과 이미지 센서 회전을 최소화하고, 이미지 센서의 중심이 렌즈 광축에 올 수 있도록 능동적으로 정렬됩니다. 당사의 6-자유도 제조 공정이 이미지 센서를 렌즈 마운트에 정확하고 정밀하게 배치하므로, 모서리에서도 이미지가 선명하고 또렷합니다. 액티브 센서 정렬 제조 공정에 관해서는 당사의 기술 자료를 참조하시기 바랍니다.

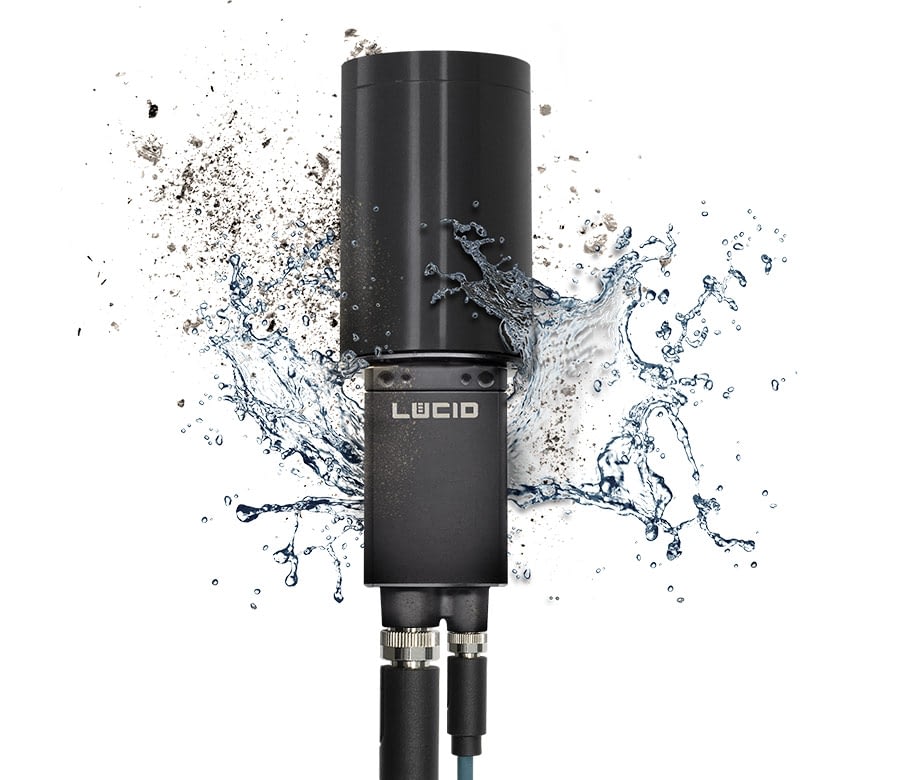

IP67 보호 등급

IP67의 의미

Ingress Protection (IP) 등급 체계는 고체 및 액체에 대한 보호 등급 레벨의 전세계 표준입니다. 렌즈 튜브가 부착된 IP67 Triton은 흙, 먼지, 모래와 같은 고체 입자로부터 보호됩니다. 또한 최대 1 미터 침수 시 30분 동안 방수 기능을 제공합니다. 가혹한 환경에서 고품질의 이미징을 수행하는 동시에, 부피가 큰 인클로저를 추가하지 않고도 장기적인 카메라 내구성을 제공합니다.

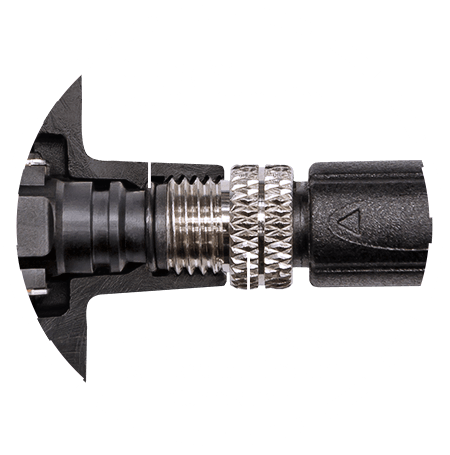

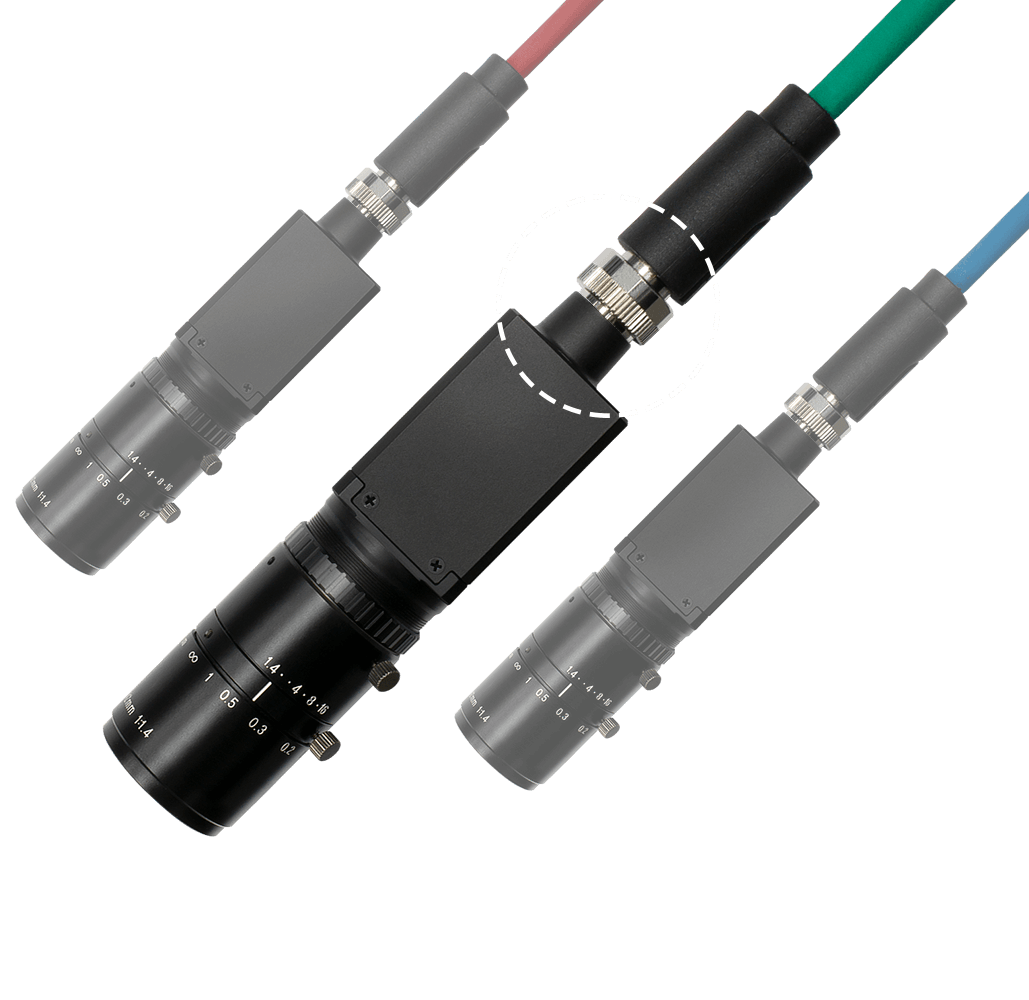

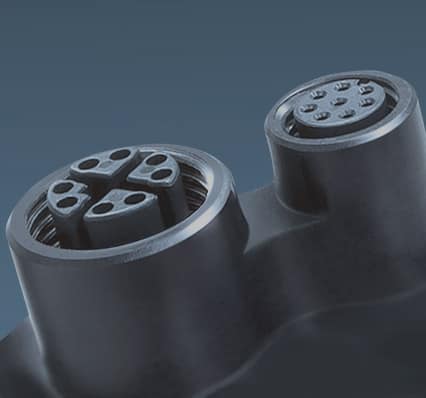

M12 및 M8 커넥터

M12 이더넷 및 M8 GPIO 커넥터는 흙, 먼지 및 물로부터 보호되는 견고하고 안전한 케이블 연결을 제공합니다. M12 이더넷 커넥터는 IEC 61076-2-109로 표준화되었으며 GigE Vision 표준에 포함되어 있습니다. 안전한 8위치 M8 GPIO 커넥터는 광결합 입력 라인, 광결합 출력 라인 및 양방향 라인 2개를 포함하여 IEC 61076-2-104로 표준화되었습니다. 진동 환경에서 오류 없이 작동하도록 설계되었으며 전기 간섭으로부터 보호되도록 차폐된 견고한 M12 및 M8 포트 덕분에, Triton은 산업, 자동차, 농업, 공정 제어, 식음료, 및 의료 분야에 가장 적합합니다.

M12 및 M8 커넥터

M12 이더넷 및 M8 GPIO 커넥터는 흙, 먼지 및 물로부터 보호되는 견고하고 안전한 케이블 연결을 제공합니다. M12 이더넷 커넥터는 IEC 61076-2-109로 표준화되었으며 GigE Vision 표준에 포함되어 있습니다. 안전한 8위치 M8 GPIO 커넥터는 광결합 입력 라인, 광결합 출력 라인 및 양방향 라인 2개를 포함하여 IEC 61076-2-104로 표준화되었습니다. 진동 환경에서 오류 없이 작동하도록 설계되었으며 전기 간섭으로부터 보호되도록 차폐된 견고한 M12 및 M8 포트 덕분에, Triton은 산업, 자동차, 농업, 공정 제어, 식음료, 및 의료 분야에 가장 적합합니다.

우수한 이미징, 우수한 결과

Sony Pregius 및 Starvis CMOS 센서

연중무휴 실행되는 탁월한 이미징 품질로 오늘날 가장 어렵고 까다로운 이미징 애플리케이션을 확인해 보십시오. Triton 머신 비전 카메라는 업계를 선도하는 글로벌 셔터 및 롤링 셔터 CMOS 센서인 Sony Pregius™ 및 Starvis™ 센서의 놀라운 품질과 성능을 제공합니다. Sony의 Pregius 글로벌 셔터 기술은 매우 낮은 판독 잡음과 아주 높은 다이내믹 레인지로 맑고 왜곡되지 않은 이미지를 캡처합니다. Sony의 Starvis 롤링 셔터 기술은 최신 이면조사형 (BSI) 기술로서, 저조도 용도에서 탁월한 감도를 제공합니다.



숨겨진 편광 재료 특성

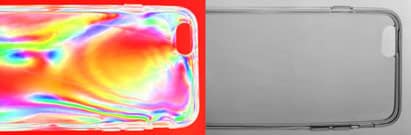

transparent phone case scratch inspection

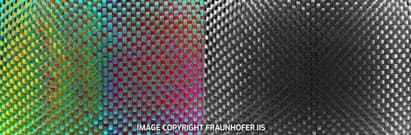

Carbon Fiber Polarized Inspection

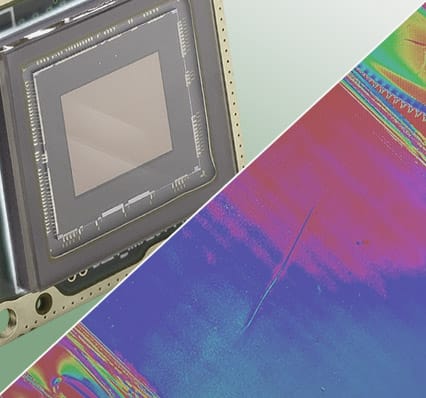

Polarsens 기술을 채택한 Sony의 IMX250MZR/MYR 및 IMX264MZR/MYR CMOS 편광 센서가 탑재된 Triton 카메라로 가시광선 너머를 볼 수 있습니다. 5 MP Triton 모델 TRI050S-P/Q 및 TRI050S1-P/Q는 4개의 방향성 필터를 사용하여 카메라 자체에서 처리 기능을 제공하며, 각 이미지 픽셀의 강도와 편광 각도를 모두 출력합니다. Triton 편광 카메라를 사용함으로써 이제 편광이 이미징 문제를 해결하는 작고 비용효율적인 방법이 될 수 있습니다.

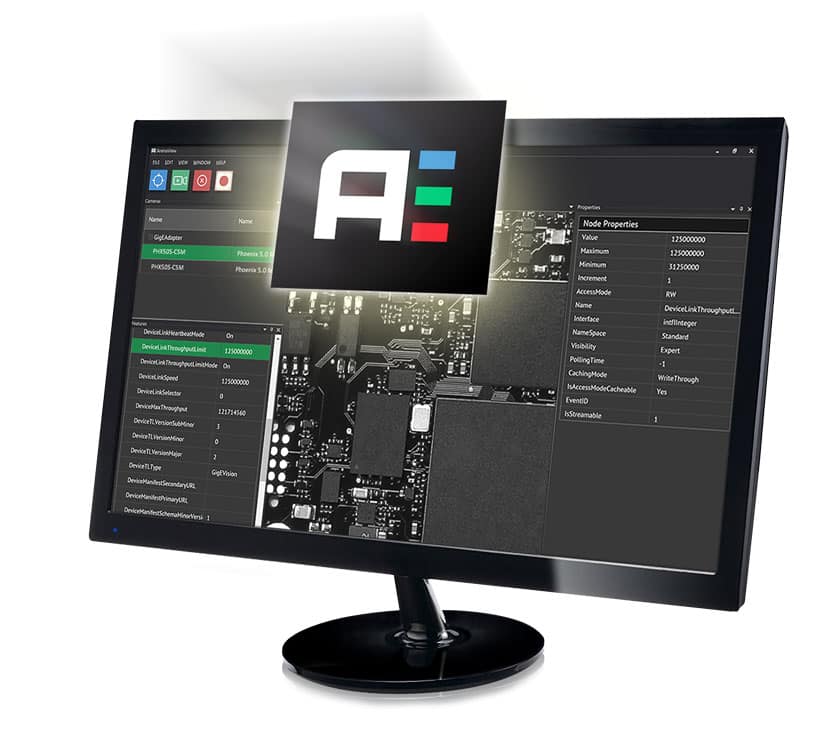

Arena Software Development Kit (SDK)
아레나 SDK

아레나 SDK

Arena라는 강력한 소프트웨어 개발 키트에 오신 것을 환영합니다. Arena SDK는 최신 업계 표준과 컴퓨터 기술을 활용할 수 있도록 처음부터 설계되었습니다. 기능에 대한 호출이 적어 작동이 빠르며 GenICam 표준을 기반으로 한 최신 GUI 덕분에 사용이 간편합니다.
• 예제 코드와 강력한 API 세트가 포함되어 있습니다.
• 사용하기 쉬운 HTML5 문서에서 도움말 항목 검색
• 맞춤형 GUI의 신속한 개발을 위한 Arena UI 툴킷
• 이미지 보기 및 획득을 위한 ArenaView GUI
자세한 내용을 보려면 Arena SDK 페이지를 방문하십시오.
