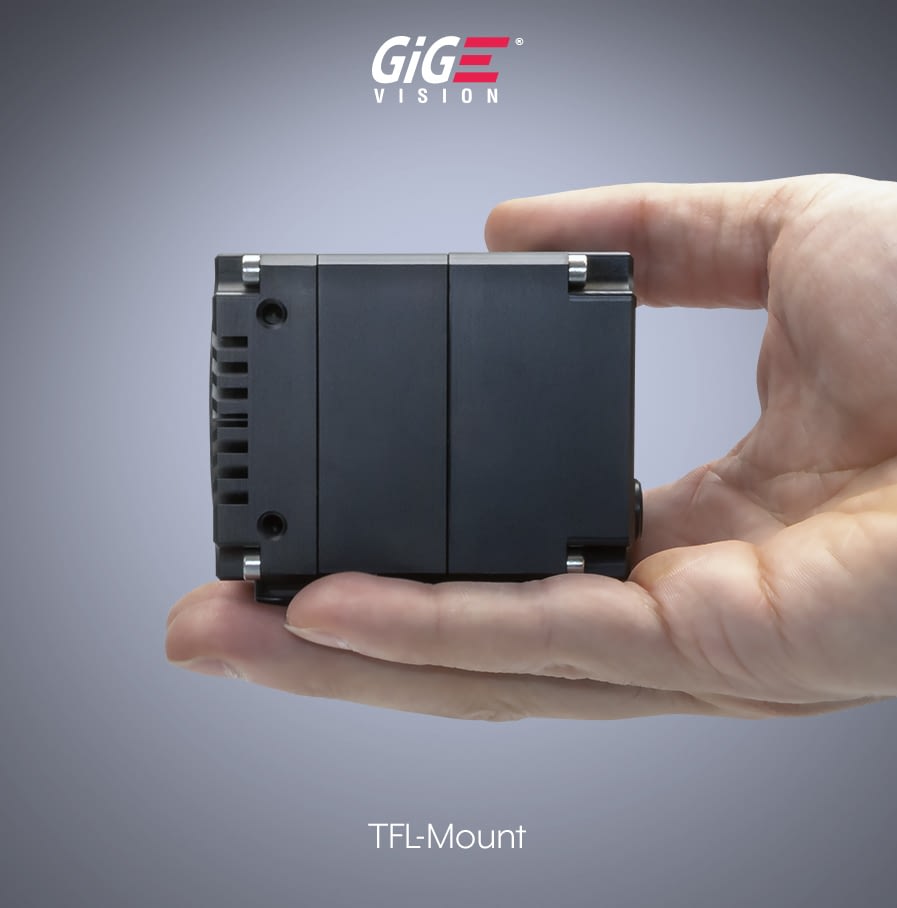

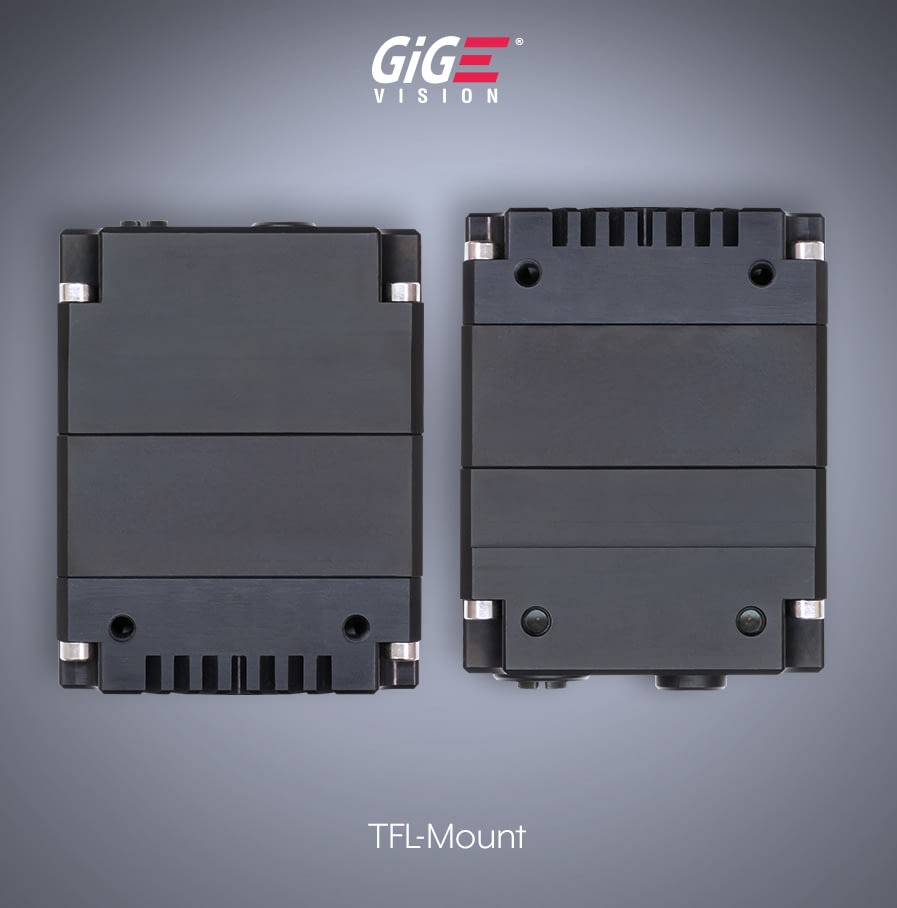

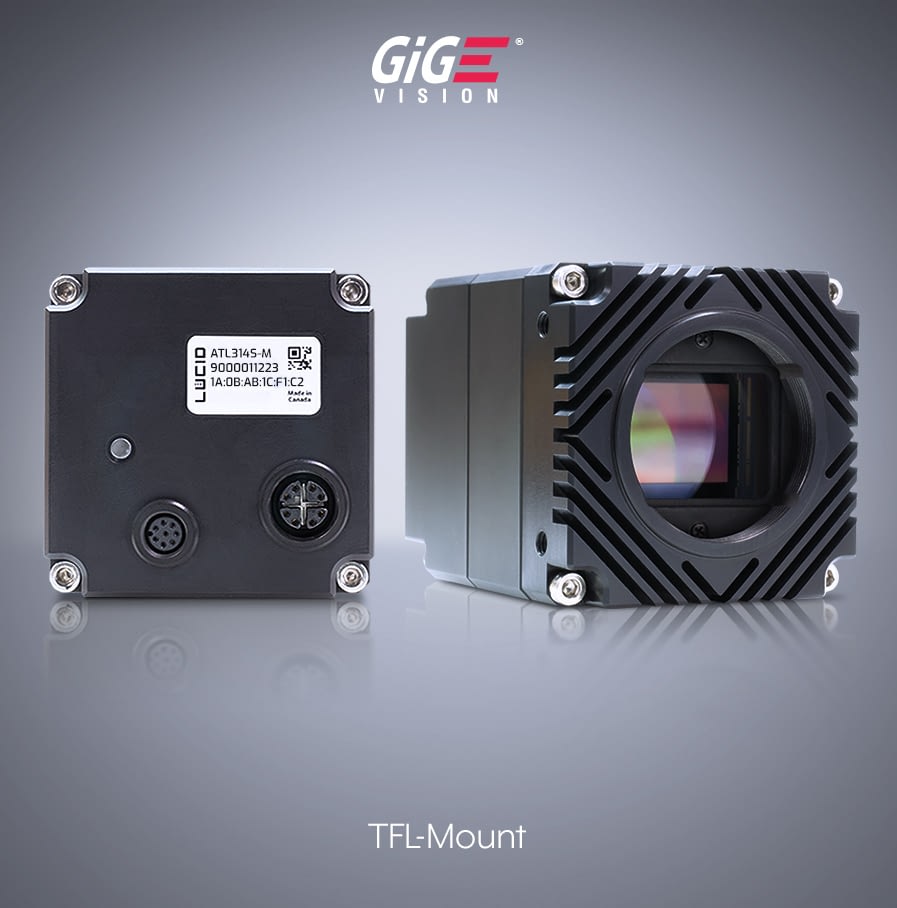

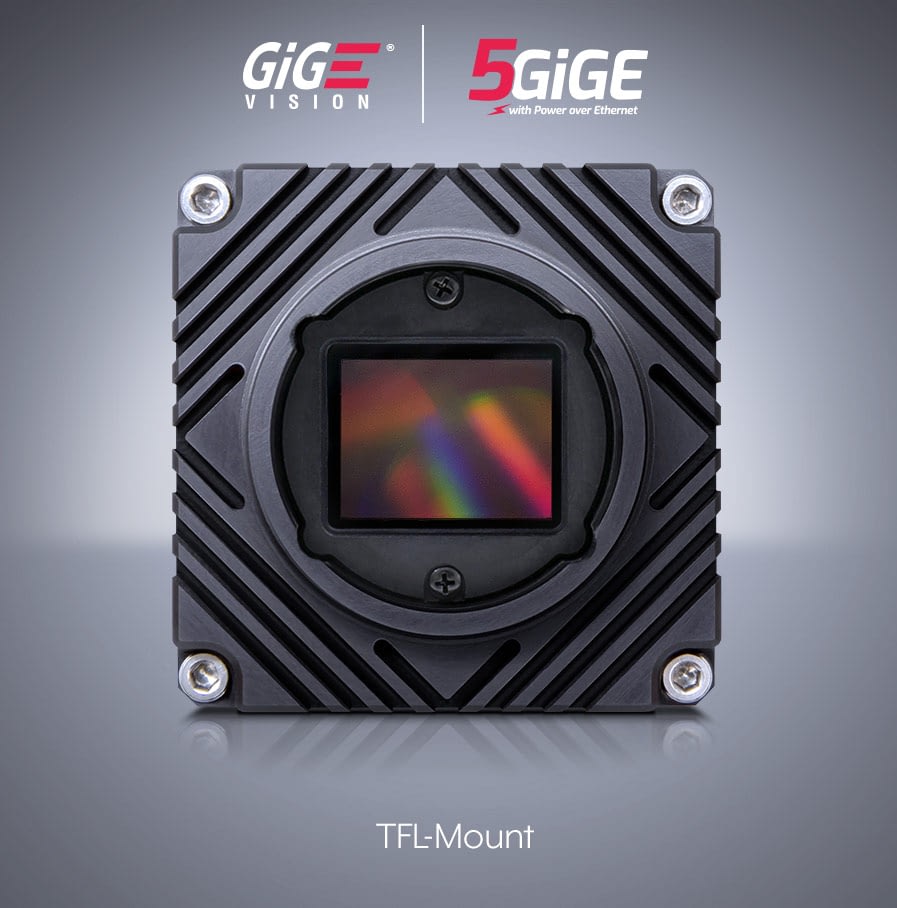

Atlas 16.8 MP Model

센서
Sony IMX387 CMOS
해상도
16.8 MP 5456 x 3076 px
프레임 레이트
32.9 FPS
모델크로마렌즈 마운트5GBASE-T GigE Vision 커넥터
ATL168S-CTColorTFL-mountM12
ATL168S-MTMonoTFL-mountM12

카메라 구성을 선택하십시오:

SKU: N/A 카테고리:

사양서

센서특성
센서Sony IMX387 CMOS
셔터Global Shutter
센서 크기21.6mm (Type 4/3)
해상도5456 x 3076 px, 16.8 MP
픽셀 크기3.45 µm (H) x 3.45 µm (V)
프레임 레이트32.9 FPS @ 16.8 MP (8 Bit ADC mode)
26.6 FPS @ 16.8 MP (10 Bit ADC mode)
22.3 FPS @ 16.8 MP (12 Bit ADC mode)
외관
제품 사이즈55 x 55 x 70 mm
렌즈 마운트C-Mount
무게240 g
인터페이스 및 전원 정보
디지털 인터페이스5GBASE-T (5GigE), 2.5GBASE-T, 1000BASE-T, 100BASE-TX
M12, PoE
GPIO인터페이스8 핀M8커넥터
Opto-Isolated I/O Ports1 input, 1 output
Non-Isolated I/O Ports2 bi-directional
전원 요구사항PoE (IEEE 802.3af), or 12-24 VDC external
소비 전력PoE를 통한 8.5W, 외부 전원 공급시 8W
이미징 속성
메모리380 MB
이미지 처리Gain, gamma, black level, white balance, LUT, CCM, pixel correction, hue, saturation, color space conversion
픽셀 형식Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
이미지 모드수평 및 수직 비닝, 서브 샘플링, ROI, 수평 및 수직 뒤집기
ADC8, 10, 12 bit
Gain범위0 dB ~ 48 dB 아날로그 및 디지털
노출 시간30 μs to 10 s
카메라 기능
User Sets1 default and 2 custom user set
File System Size16 MB
Chunk DataFrame counter, offset X/Y, width/height, 노출 시간, gain, black level, line status, sequencer set
Event DataAcquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer2 counters and 2 timers
Sequencer노출 시간, gain
SynchronizationSoftware trigger, hardware trigger, PTP (IEEE 1588)
표준 및 인증
표준GigE Vision v2.0
응낙CE, FCC, RoHS, REACH, WEEE
보관 온도-30 to 60°C
동작 온도-20 to 55°C 주변
습도동작: 20% ~ 80%, relative, 비 응축
충격 및 진동DIN EN 60068-2-27, DIN EN 60068-2-64
보증3 year

EMVA 1288 데이터

ATL168S EMVA 1288 results.
Interactive graphs – please hover over the points in the graph to reveal QE %

ATL168S-M (Mono, Sony IMX387 CMOS)
Mono EMVA 1288 Results
Dynamic Range71.0 dB
SNR (Max)40.19 dB
Saturation Capacity10441 e-
Absolute Sensitivity Threshold (Measured at 527.5nm)4.42 γ
Temporal Dark Noise2.3 e-
Gain0.38 DN / e-
Dark Current2.36 e- / s
Dark Signal Non-Uniformity0.82 e-
Photo Response Non-Uniformity0.82 %
Linearity Error Max/Min0.35/-0.43 %
ATL168S-C (Color, Sony IMX387 CMOS)
Color EMVA 1288 Results
Dynamic Range70.94 dB
SNR (Max)40.15 dB
Saturation Capacity10346 e-
Absolute Sensitivity Threshold (Measured at 527.5nm)4.7 γ
Temporal Dark Noise2.32 e-
Gain0.378 DN / e-
Dark Current3.5 e- / s
Dark Signal Non-Uniformity0.81 e-
Photo Response Non-Uniformity0.87 %
Linearity Error Max/Min0.38/-0.39 %

emva-1288-logo

EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/

도면

Atlas TFL-Mount / C-Mount Drawings
Atlas 5Gbase-t Camera Drawings

시작하기 / 다운로드

Getting Started Guide

For camera setup please visit our Getting Started Guide for LUCID cameras. This page covers how to:
  • Connect your camera for the first time
  • Download and install Arena SDK or 3rd party software
  • Enable Jumbo Frames on the Host PC and Camera
  • Assign camera IP address
  • Update camera firmware

Downloads

Visit our Downloads Page for access to:
  • Arena SDK (Arena View, APIs, Examples)
  • 3D CAD drawings (.step files)
  • Camera firmware files
  • Technical Documentation

부속품

Tripod adapters, lenses, cables, and Power Over Ethernet (PoE) Ethernet injectors / interface cards are sold separately. Please note that Ethernet ports on most consumer motherboards and laptops do not support PoE. Visit our Accessories page for complete details on all accessories.
Lens AdapterSubject to 25% US import tariff?
US customers only
TFL-Mount to F-Mount Lens (w/ Adjustable BFD) AdapterADA-TFL-F-ADJADA-TFL-F-ADJNo
TFL-Mount Lens to F-Mount Adapter ADA-TFL-FADA-TFL-FNo
TFL-Mount Lens to C-Mount Adapter ADA-TFL-CADA-TFL-CNo
TFL-Mount to Canon EF-Mount (w/ GPIO and Power) Birger AdapterADA-TFL-EF(US/EU)ADA-TFL-EF(US/EU)No
Cables for Atlas Models
M12 to RJ45 IP67 Cat6a Cable (Amphenol) – 2.0m, Dark Green LUCID CAB-MR-2M-ACAB-MR-2M-ANo
M12 to RJ45 IP67 Cat6a Cable (Amphenol) – 5.0m, Dark Green LUCID CAB-MR-5M-ACAB-MR-5M-ANo
M12 to RJ45 IP67 Cat6a Cable (Amphenol) – 15.0m, Dark GreenLUCID CAB-MR-15M-ACAB-MR-15M-ANo
M12 to RJ45 IP67 Cat6a Cable (Amphenol) [Right Angle, Down] – 5m LUCID CAB-MR-5M-RA1-ACAB-MR-5M-RA1-ANo
M12 to RJ45 IP67 Cat6a Cable (Amphenol) [Right Angle, Down] – 15m LUCID CAB-MR-15M-RA1-ACAB-MR-15M-RA1-ANo
M12 to RJ45 IP67 Cat6a Cable (Amphenol) [Right Angle, Up] – 5m LUCID CAB-MR-5M-RA2-ACAB-MR-5M-RA2-ANo
M12 to RJ45 IP67 Cat6a Cable (Amphenol) [Right Angle, Up] – 15m LUCID CAB-MR-15M-RA2-ACAB-MR-15M-RA2-ANo
M12 to RJ45 IP67 Cat6a Cable (Amphenol) [Right Angle, Atlas Side] – 5m LUCID CAB-MR-5M-RA3-ACAB-MR-5M-RA3-ANo
M8 GPIO 8-pin (Amphenol) 1.0m CableLUCID GPIO-M8-1M-AGPIO-M8-1M-ANo
M8 GPIO 8-pin (Amphenol) 5.0m CableLUCID GPIO-M8-5M-AGPIO-M8-5M-ANo
M8 GPIO 8-pin (Amphenol) 15.0m CableLUCID GPIO-M8-15M-AGPIO-M8-15M-ANo
M8 GPIO 8-pin Cable [Right Angle, Down(Triton) / Up(Atlas & Helios)] (Amphenol) -5.0m LUCID GPIO-M8-5M-RA1-AGPIO-M8-5M-RA1-ANo
M8 GPIO 8-pin Cable [Right Angle, Down(Triton) / Up(Atlas & Helios)] (Amphenol) -15.0m LUCID GPIO-M8-15M-RA1-AGPIO-M8-15M-RA1-ANo
M8 GPIO 8-pin Cable [Right Angle, Up(Triton) / Down(Atlas & Helios)] (Amphenol) -5.0m LUCID GPIO-M8-5M-RA2-AGPIO-M8-5M-RA2-ANo
M8 GPIO 8-pin Cable [Right Angle, Up(Triton) / Down(Atlas & Helios)] (Amphenol) -15.0m LUCID GPIO-M8-15M-RA2-AGPIO-M8-15M-RA2-ANo
Tripod Mount Adapter
Atlas Tripod AdapterATL-TRATL-TRNo
Interface Cards, PoE Injectors, Power Supply
ioi 2-CH 10G/5G/2.5G/1G PoE+ NBASE-T Ethernet Cardioi DGEAP2X-PCIE8XG302PCIE-POE2-MGNo
ioi 1-CH 10G/5G/2.5G/1G PoE+ NBASE-T Ethernet Cardioi GE10-PCIE4XG301PCIE-POE1-MG2No
ioi 4-CH 5G/2.5G/1G PoE+ Ethernet Cardioi GE5PX4-PCIE4XG301PCIE-POE4-5G-IOINo
ioi 1-CH 5G/2.5G/1G PoE+ Ethernet Cardioi GE5P-PCIE1XG302PCIE-POE1-5G-IOINo
Neousys 4-CH 5G/2.5G/1G PoE+ Ethernet CardNeousys PCIe-PoE454atPCIE-POE4-5GNo
Procet 10/5.0/2.5GbE 60W PoE++ InjectorProcet PT-PSE104GB-60-10POEP-PT(EU)Yes
Procet 5.0/2.5GbE 30W PoE+ InjectorProcet PT-PSE104G-30-5POEP-PT(PTEU)-5GYes
M8 GPIO AC Adapter Power Supply (NA/EU/AU Versions)MEAN WELL GST60A18-P1JM8P-US1, M8P-EU1, M8P-AU1Yes
