Triton10 머신 비전 카메라는 RDMA(원격 직접 메모리 액세스, RoCEv2 제로-카피 프로토콜) 기술을 적용하여 비용 대비 뛰어난 10GigE 성능을 제공합니다. 많은 5GigE 카메라에 비해 경쟁력 있는 가격으로 탁월한 가치를 제공합니다. Triton10은 10GigE RDMA 기술 외에도 기존 애플리케이션 내에서 폭넓은 호환성을 위해 10GigE, 5GigE, 2.5GigE 및 1GigE에서 표준 GigE Vision UDP 스트리밍 프로토콜도 지원합니다. IP67 등급으로 방진 및 방수 기능을 보장하므로 까다로운 환경에 이상적입니다. 44 x 44 x 82mm의 컴팩트한 크기로 모든 머신 비전 설정에 완벽하게 들어맞습니다. 액티브 센서 정렬, 이더넷을 통한 전력 공급(PoE), 17핀 M12 GPIO를 갖춘 이 카메라는 가장 까다로운 머신 비전 애플리케이션을 충족하도록 설계되었습니다.

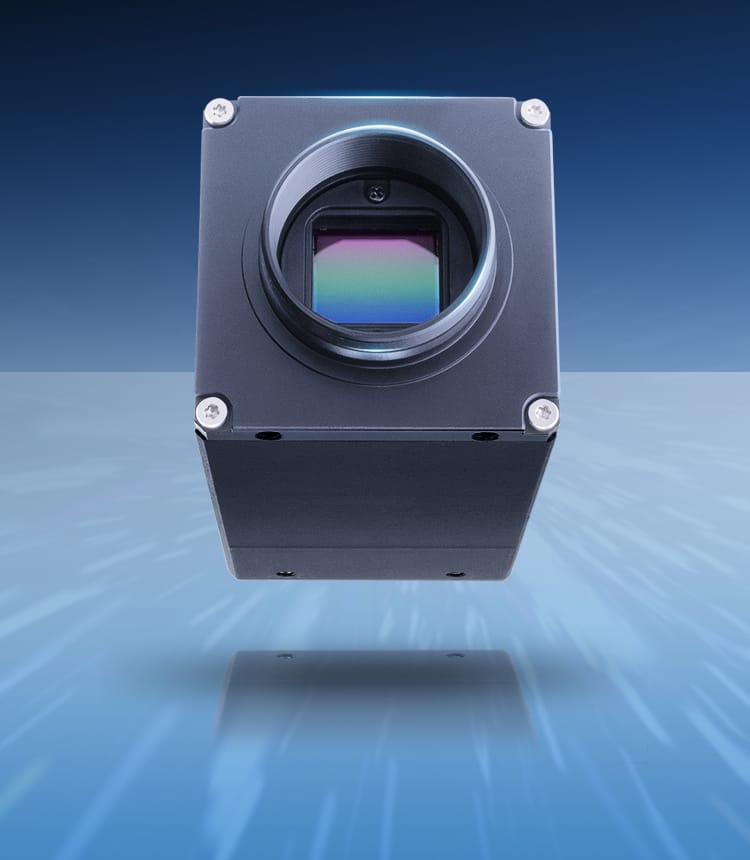

Triton10 - 콤팩트한 다목적 고속 카메라
Triton10 10GigE RDMA 모델을 확인해 보세요
| 모델 | 메가픽셀 | 해상도 | 프레임 레이트 | 센서 | 센서 크기 | 픽셀 크기 | 셔터 | 렌즈 마운트 | 크로마 | 디지털 인터페이스 |
|---|---|---|---|---|---|---|---|---|---|---|

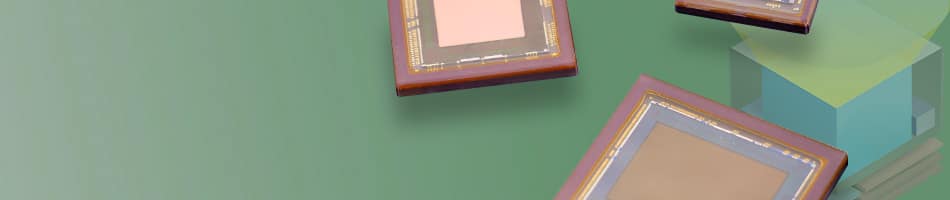

| TRX245S | 24.5 MP | 5320 x 4600 px | 35.5 fps | Sony IMX530 CMOS | 1.2" | 2.74 µm | Global | C | Mono / Color | 10GigE M12 |
| TRX204S | 20.4 MP | 4504 x 4504 px | 42.8 fps | Sony IMX531 CMOS | 1.1" | 2.74 µm | Global | C | Mono / Color | 10GigE M12 |
| TRX162S | 16.2 MP | 5320 x 3040 px | 53.0 fps | Sony IMX532 CMOS | 1.1" | 2.74 µm | Global | C | Mono / Color | 10GigE M12 |
| TRX124S | 12.3 MP | 4096 x 3000 px | 66.8 fps | Sony IMX535 CMOS | 1/1.1" | 2.74 µm | Global | C | Mono / Color | 10GigE M12 |
| TRX081S | 8.1 MP | 2840 x 2840 px | 101.3 fps | Sony IMX536 CMOS | 2/3″ | 2.74 µm | Global | C | Mono / Color | 10GigE M12 |
| TRX051S | 5.0 MP | 2448 x 2048 px | 155.2 fps | Sony IMX537 CMOS | 1/1.8″ | 2.74 µm | Global | C | Mono / Color | 10GigE M12 |
산업 환경에 최적화된 견고한 카메라
IP67 등급 방진·방수, 물리적 충격 및 진동 인증, 산업용 EMC 내성, 내구성이 뛰어난 커넥터, -20°C ~ 55°C 작동 온도 범위 지원.
GigE Vision 3.0
Triton10은 GigE Vision 3.0을 지원하며, 10GigE, 5GigE, 2.5GigE, 1GigE 속도에서 RDMA(10GigE) 또는 UDP 프로토콜을 활용하여 최적의 성능을 제공합니다.

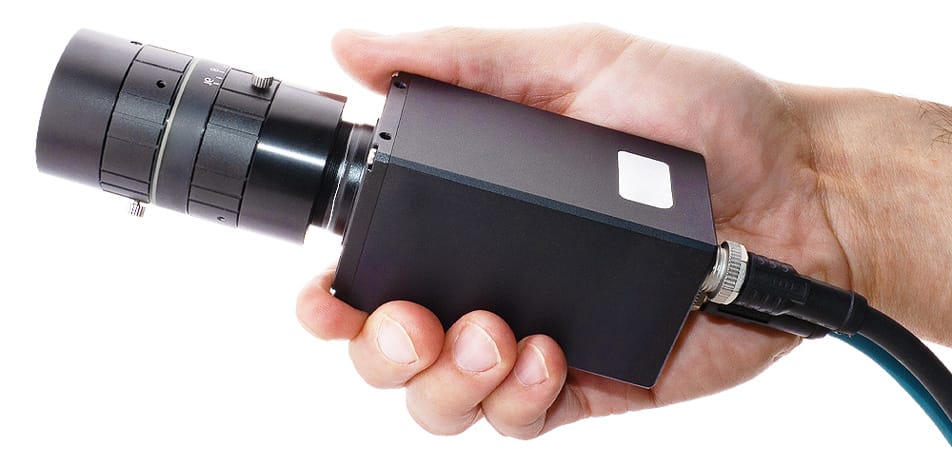

경량 및 콤팩트 디자인
크기 44x44x82mm, 무게 243g으로, 추가 히트싱크나 액티브 냉각 팬 없이도 더 많은 10GigE 카메라를 좁은 공간에 효율적으로 배치할 수 있습니다.
이더넷을 통한 전원 공급(PoE)
PoE 기능을 통해 별도의 전원 케이블 없이 이더넷 케이블만으로 카메라에 전력을 공급할 수 있습니다. Triton10은 고효율 절연 PoE를 적용하여 전력 소모와 발열을 최소화합니다.

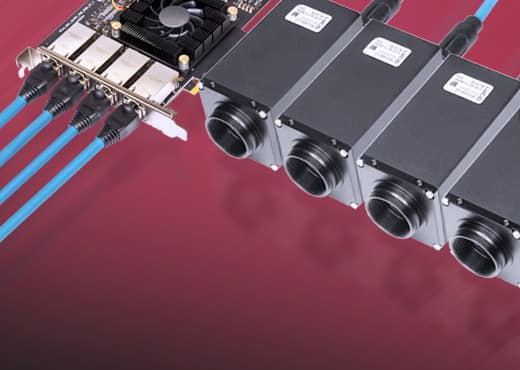

또한, LUCID는 10GigE RDMA PoE+ HCA 네트워크 카드를 제공합니다. 비용 효율적인 멀티 카메라 구성을 위해 4포트 및 2포트 모델을 선택할 수 있습니다.
Direct
Memory
Access
IP67 보호
LUCID의 Triton10 10GigE 머신 비전 카메라는 IP67 등급 보호 기능을 갖추어 최대 1m 깊이의 물에서도 30분간 방수 기능을 유지하며, 먼지로부터도 완벽하게 보호됩니다. 호환 가능한 IP67 렌즈 튜브와 IP67 케이블을 연결하면 혹독한 환경에서도 안정적인 성능을 보장하며, 장비를 먼지와 습기로부터 안전하게 보호할 수 있습니다. 또한, Triton10은 모든 기존 LUCID 렌즈 튜브와 호환됩니다.

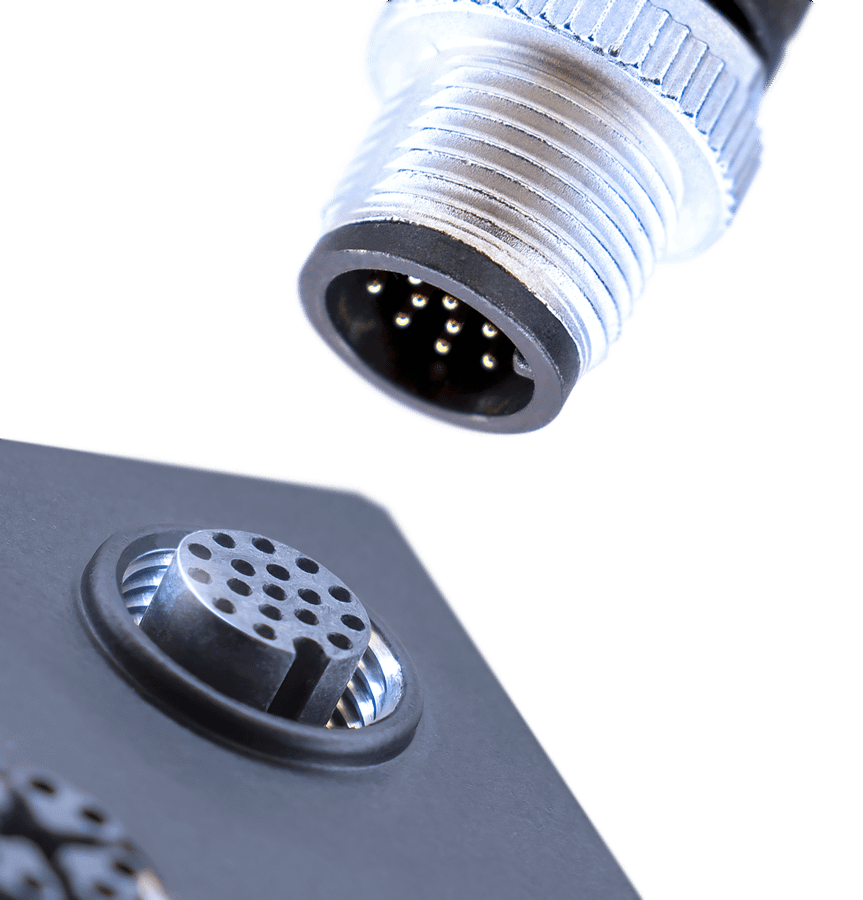

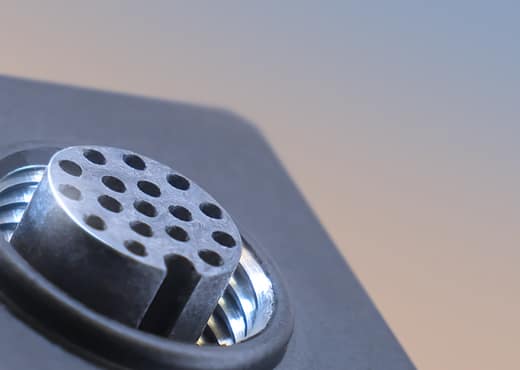

17핀 GPIO
정밀한 카메라 제어 기능 제공
Triton10은 보다 향상된 기능과 정밀한 카메라 제어를 위해 17핀 GPIO 포트를 제공합니다. 이 포트에는 절연 및 비절연 입력·출력과 전원 입력이 포함되어 있어 다양한 환경에서 유연하게 활용할 수 있습니다. 또한, RS-422 규격을 준수하는 이중 신호 입력(differential inputs)을 지원하여 쿼드러처 인코더(quadrature encoders)와 연동할 수 있으며, 이를 통해 카메라에 정확한 속도, 위치, 모션 피드백을 제공합니다. RS-422는 우수한 노이즈 내성을 갖춘 장거리 데이터 통신을 지원하므로, 다양한 산업 환경에서 안정적인 성능을 보장합니다.

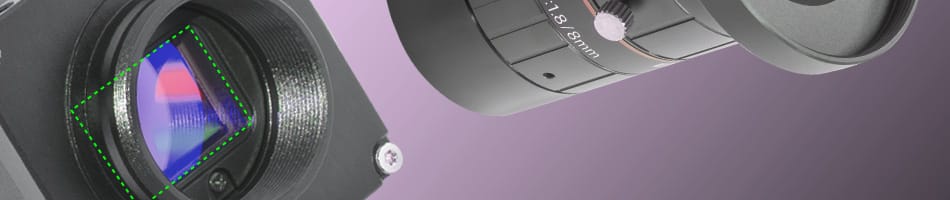

액티브 센서 정렬
모든 Triton10 카메라는 이미지 센서 틸팅과 이미지 센서 회전을 최소화하고, 이미지 센서의 중심이 렌즈 광축에 올 수 있도록 능동적으로 정렬됩니다. 당사의 6-자유도 제조 공정이 이미지 센서를 렌즈 마운트에 정확하고 정밀하게 배치하므로, 모서리에서도 이미지가 선명하고 또렷합니다. 액티브 센서 정렬 제조 공정에 관해서는 당사의 기술 자료를 참조하시기 바랍니다.
Arena SDK
강력한 소프트웨어 개발 환경, Arena SDK. LUCID의 Arena SDK는 최신 산업 표준과 소프트웨어 기술을 기반으로 개발된 강력한 소프트웨어 개발 키트(SDK)입니다. GenICam 표준을 기반으로 한 현대적인 GUI 덕분에 더욱 간편하게 사용할 수 있으며, 함수 호출을 최소화하여 빠른 성능을 제공합니다. 또한, ArenaView GUI는 내장된 JupyterLab 지원을 통해 단순한 카메라 뷰어를 넘어선 강력한 개발 환경을 제공합니다. ArenaView의 JupyterLab은 모든 SDK 기능과 카메라 성능을 테스트하고 문서화할 수 있는 사전 구성된 인터랙티브 개발 환경을 제공하며, 실시간 Python 코드, 리치 텍스트 요소, 대화형 시각화를 포함하는 노트북 문서를 생성할 수 있습니다. 이를 통해 개발자는 ArenaView 내에서 직접 카메라 스트림의 라이브 출력을 활용하여 맞춤형 카메라 GUI를 제작할 수 있습니다.
• SDK에는 예제 코드와 강력한 API 세트가 포함되어 있습니다.
• 사용하기 쉬운 HTML5 문서에서 도움말 주제를 검색하세요.
• 맞춤형 GUI의 빠른 개발을 위한 Arena UI 툴킷
• 이미지를 보기 및 획득하기 위한 ArenaView GUI
• ArenaView의 JupyterLab은 Python을 사용하는 대화형 개발 환경을 제공합니다.
자세한 내용을 알아보려면 Arena SDK 페이지를 방문하세요.
