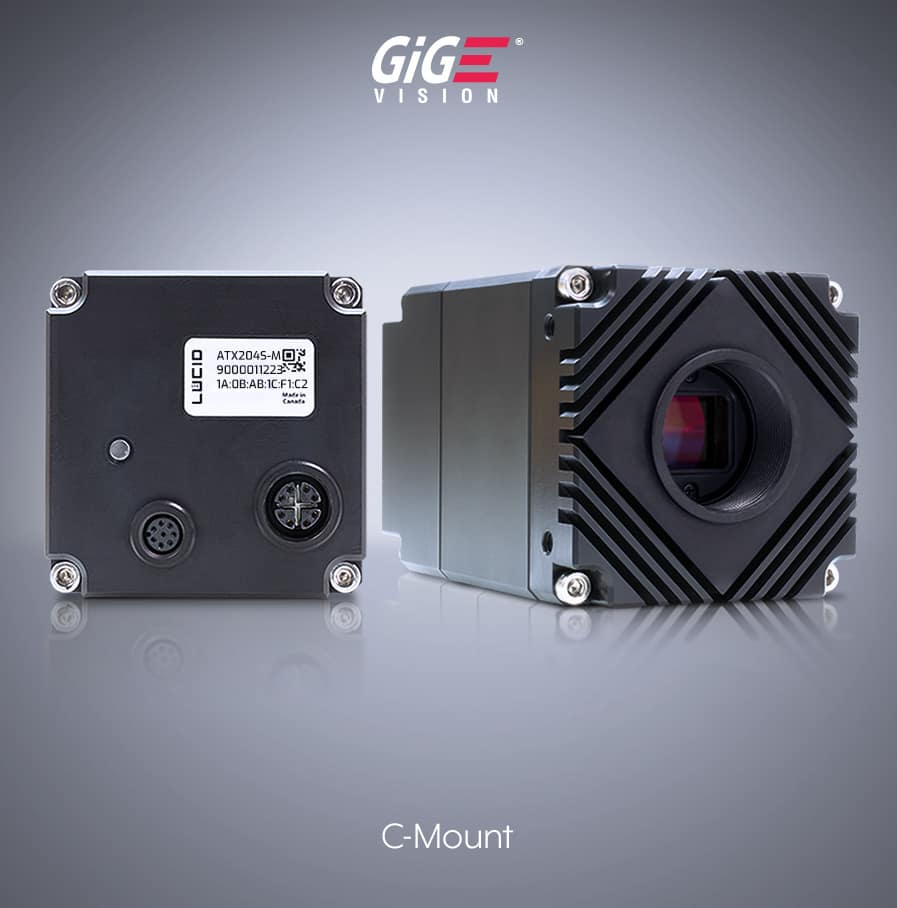

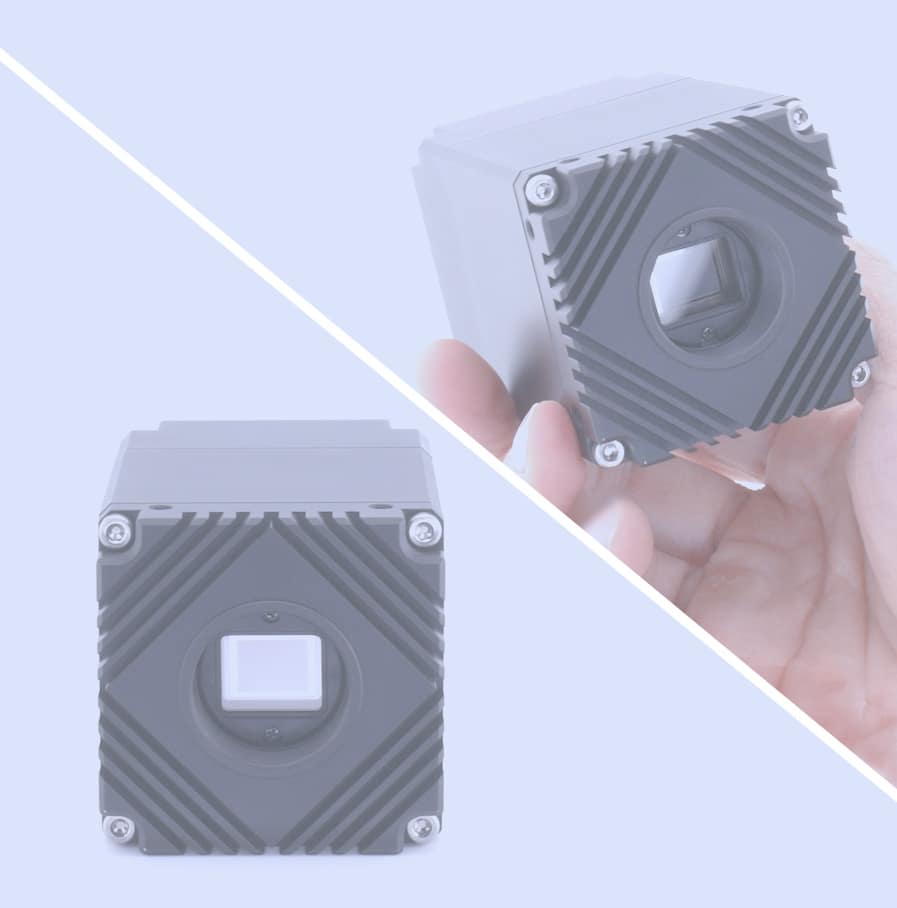

Atlas10 20.4 MP 모델

센서
Sony IMX531 CMOS
해상도
20.4 MP 4504 x 4504 px
프레임 레이트
54.1 FPS
모델 크로마 렌즈 마운트 10GBASE-T GigE Vision 커넥터
ATX204S-CC Color C-mount M12
ATX204S-MC Mono C-mount M12

카메라 구성을 선택하십시오:

SKU: N/A 카테고리:

사양서

센서특성
센서 Sony IMX531 CMOS (Pregius-S, BSI)
셔터 Global Shutter
센서 크기 17.5mm (Type 1.1″)
해상도 4504 x 4504 px, 20.4 MP
픽셀 크기 2.74 µm (H) x 2.74 µm (V)
프레임 레이트* 54.1 FPS (59.2 FPS) @ 20.4 MP (8 Bit ADC mode)
54.1 FPS (59.3 FPS) @ 20.4 MP (10 Bit ADC mode)
54.1 FPS (56.5 FPS) @ 20.4 MP (12 Bit ADC mode)
외관
제품 사이즈 55 x 55 x 95.5 mm

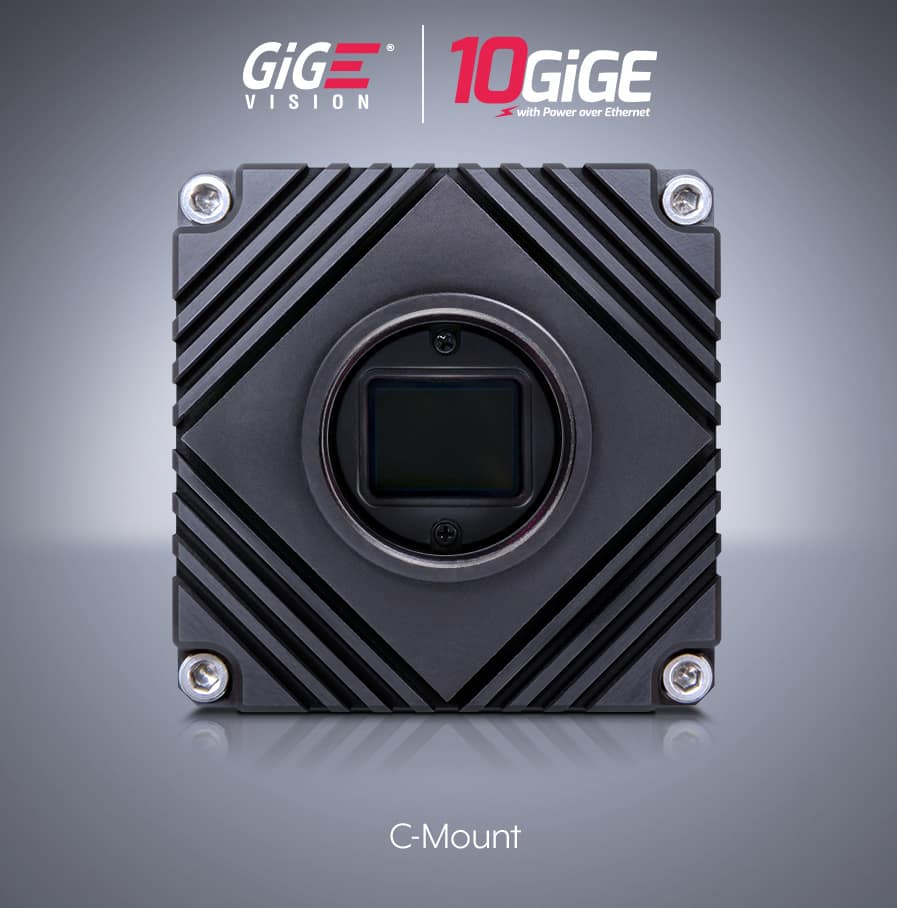

렌즈 마운트 C-Mount
무게 325 g
인터페이스 및 전원 정보
디지털 인터페이스 10GBASE-T*, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX
M12, PoE (*10GBASE-T는 Short Reach 모드에서 실행, 최대 25m 케이블 길이)
전송 계층 프로토콜 UDP (GigE Vision), TCP, RDMA (RoCE v2)
GPIO인터페이스 8 핀M8커넥터
Opto-Isolated I/O Ports 1 input, 1 output
Non-Isolated I/O Ports 2 bi-directional
전원 요구사항 PoE+ (IEEE 802.3at) or 12-24 V through GPIO
소비 전력 PoE+를 통한 <12W, 외부 전원 공급시 11.5W
*패킷 재전송을위한 10 % 장치 링크 처리량 예약을 기준으로 한 최대 FPS입니다. 0 % 장치 링크 처리량 예약을 기준으로 괄호 () 안에 표시된 FPS입니다. LUCID는 스트림 안정성을 위해 10 % 예약을 권장합니다.
이미징 속성
메모리 380 MB
이미지 처리 Gain, gamma, black level, white balance, LUT, CCM, pixel correction, hue, saturation, color space conversion
픽셀 형식 Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
이미지 모드 수평 및 수직 비닝, 서브 샘플링, ROI, 수평 및 수직 뒤집기
ADC 8, 10, 12 bit
Gain범위 0 dB ~ 48 dB 아날로그 및 디지털
노출 시간 6.24 μs ~ 10 s (Normal) 2.296 μs ~ 2.464 μs (Short Mode)
카메라 기능
User Sets 1 default and 2 custom user set
File System Size 16 MB
Chunk Data Frame counter, offset X/Y, width/height, 노출 시간, gain, black level, line status, sequencer set
Event Data Acquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer 2 counters and 2 timers
Sequencer 노출 시간, gain
Synchronization Software trigger, hardware trigger, PTP (IEEE 1588)
표준 및 인증
표준 GigE Vision v2.0
응낙 CE, FCC, RoHS, REACH, WEEE
보관 온도 -30 to 60°C
동작 온도 -20 to 50°C 주변
습도 동작: 20% ~ 80%, relative, 비 응축
충격 및 진동 DIN EN 60068-2-27, DIN EN 60068-2-64*
보증 3 year
*나열된 사양 테스트가 진행 중이며 변경 될 수 있습니다

EMVA 1288 데이터

대화형 그래프 – 그래프의 포인트에 마우스를 가져가면 QE %가 표시됩니다.

ATX204S-M (Mono, Sony IMX531 CMOS)
Mono EMVA 1288 Results
Dynamic Range 70.73 dB
SNR (Max) 39.74 dB
Saturation Capacity 9426 e-
Absolute Sensitivity Threshold (Measured at 527.5nm) 3.70 γ
Temporal Dark Noise 2.13 e-
Gain 0.42 DN / e-
Dark Current 0.84 e- / s
Dark Signal Non-Uniformity 0.34 e-
Photo Response Non-Uniformity 0.62 %
Linearity Error Max/Min 0.16/-0.33 %
ATX204S-C (Color, Sony IMX531 CMOS)
Color EMVA 1288 Results
Dynamic Range 70.7 dB
SNR (Max) 39.71 dB
Saturation Capacity 9374 e-
Absolute Sensitivity Threshold (Measured at 527.5nm) 4.93 γ
Temporal Dark Noise 2.12 e-
Gain 0.42 DN / e-
Dark Current 0.59 e- / s
Dark Signal Non-Uniformity 0.32 e-
Photo Response Non-Uniformity 0.88 %
Linearity Error Max/Min 0.13/-0.28 %

emva-1288-logo

EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/

도면

Atlas10 TFL-Mount / C-Mount Drawings
Atlas10 Drawings

시작하기 / 다운로드

Getting Started Guide

For camera setup please visit our Getting Started Guide for LUCID cameras. This page covers how to:
  • Connect your camera for the first time
  • Download and install Arena SDK or 3rd party software
  • Enable Jumbo Frames on the Host PC and Camera
  • Assign camera IP address
  • Update camera firmware

Downloads

Visit our Downloads Page for access to:
  • Arena SDK (Arena View, APIs, Examples)
  • 3D CAD drawings (.step files)
  • Camera firmware files
  • Technical Documentation

부속품

삼각대 어댑터, 렌즈, 케이블 및 PoE(Power Over Ethernet) 이더넷 인젝터/인터페이스 카드는 별도로 판매됩니다. 대부분의 소비자 마더보드 및 노트북의 이더넷 포트는 PoE를 지원하지 않습니다. 모든 액세서리에 대한 자세한 내용은 액세서리 페이지를 방문하십시오.
Atlas10 모델용 케이블제조업체 부품 번호LUCID SKU
M12 to RJ45 IP67 Cat6a Cable (Amphenol) – 2.0m, Dark Green LUCID CAB-MR-2M-ACAB-MR-2M-A
M12 to RJ45 IP67 Cat6a Cable (Amphenol) – 5.0m, Dark Green LUCID CAB-MR-5M-ACAB-MR-5M-A
M12 to RJ45 IP67 Cat6a Cable (Amphenol) – 15.0m, Dark GreenLUCID CAB-MR-15M-ACAB-MR-15M-A
M12 to RJ45 IP67 Cat6a Cable (Amphenol) [Right Angle, Down] – 5m LUCID CAB-MR-5M-RA1-ACAB-MR-5M-RA1-A
M12 to RJ45 IP67 Cat6a Cable (Amphenol) [Right Angle, Down] – 15m LUCID CAB-MR-15M-RA1-ACAB-MR-15M-RA1-A
M12 to RJ45 IP67 Cat6a Cable (Amphenol) [Right Angle, Up] – 5m LUCID CAB-MR-5M-RA2-ACAB-MR-5M-RA2-A
M12 to RJ45 IP67 Cat6a Cable (Amphenol) [Right Angle, Up] – 15m LUCID CAB-MR-15M-RA2-ACAB-MR-15M-RA2-A
M12 to RJ45 IP67 Cat6a Cable (Amphenol) [Right Angle, Atlas Side] – 5m LUCID CAB-MR-5M-RA3-ACAB-MR-5M-RA3-A
M12 to RJ45 IP67 Cat6a Cable (Amphenol) [Right Angle, Atlas Side] – 15m LUCID CAB-MR-15M-RA3-ACAB-MR-15M-RA3-A
M8 GPIO 8-pin (Amphenol) 1.0m CableLUCID GPIO-M8-1M-AGPIO-M8-1M-A
M8 GPIO 8-pin (Amphenol) 5.0m CableLUCID GPIO-M8-5M-AGPIO-M8-5M-A
M8 GPIO 8-pin (Amphenol) 15.0m CableLUCID GPIO-M8-15M-AGPIO-M8-15M-A
M8 GPIO 8-pin Cable [Right Angle, Down(Triton) / Up(Atlas & Helios)] (Amphenol) -5.0m LUCID GPIO-M8-5M-RA1-AGPIO-M8-5M-RA1-A
M8 GPIO 8-pin Cable [Right Angle, Down(Triton) / Up(Atlas & Helios)] (Amphenol) -15.0m LUCID GPIO-M8-15M-RA1-AGPIO-M8-15M-RA1-A
M8 GPIO 8-pin Cable [Right Angle, Up(Triton) / Down(Atlas & Helios)] (Amphenol) -5.0m LUCID GPIO-M8-5M-RA2-AGPIO-M8-5M-RA2-A
M8 GPIO 8-pin Cable [Right Angle, Up(Triton) / Down(Atlas & Helios)] (Amphenol) -15.0m LUCID GPIO-M8-15M-RA2-AGPIO-M8-15M-RA2-A
삼각대 마운트 어댑터
Atlas10 Tripod AdapterATX-TRATX-TR
인터페이스 카드, PoE 인젝터, 전원 공급 장치
LUCID 2-CH 10G1G RDMA PoE+ 호스트 채널 어댑터 (HCA) 이더넷 네트워크 어댑터
*이 카드는 Atlas10 카메라에서 RDMA를 지원합니다.
PCIE-10GPOE2-LUCIDPCIE-10GPOE2-LUCID
2-CH 10G/1G RDMA 호스트 채널 어댑터 (HCA) 이더넷 네트워크 어댑터
*이 카드는 Atlas10 카메라에서 RDMA를 지원합니다.
Broadcom BCM957416A4160CPCIE-10GETH2-BC
2-CH 10G/5G/2.5G/1G PoE+ NBASE-T 이더넷 네트워크 어댑터IOI DGEAP2X-PCIE8XG302PCIE-POE2-MG
10G/5G/2.5G/1G PoE+ NBASE-T 이더넷 네트워크 어댑터IOI GE10-PCIE4XG301PCIE-POE1-MG2
Procet 10GbE 60W PoE+ 인젝터 (802.3af/at, NA/EU)Procet PT-PSE104GB-60-10POEP-PT(EU)
M8 GPIO AC 어댑터 전원 공급 장치(NA/EU/AU)MEAN WELL GST60A18-P1JM8P-US1, M8P-EU1, M8P-AU1
