Triton2 SWIR 5.2MP Model (Sony IMX992)

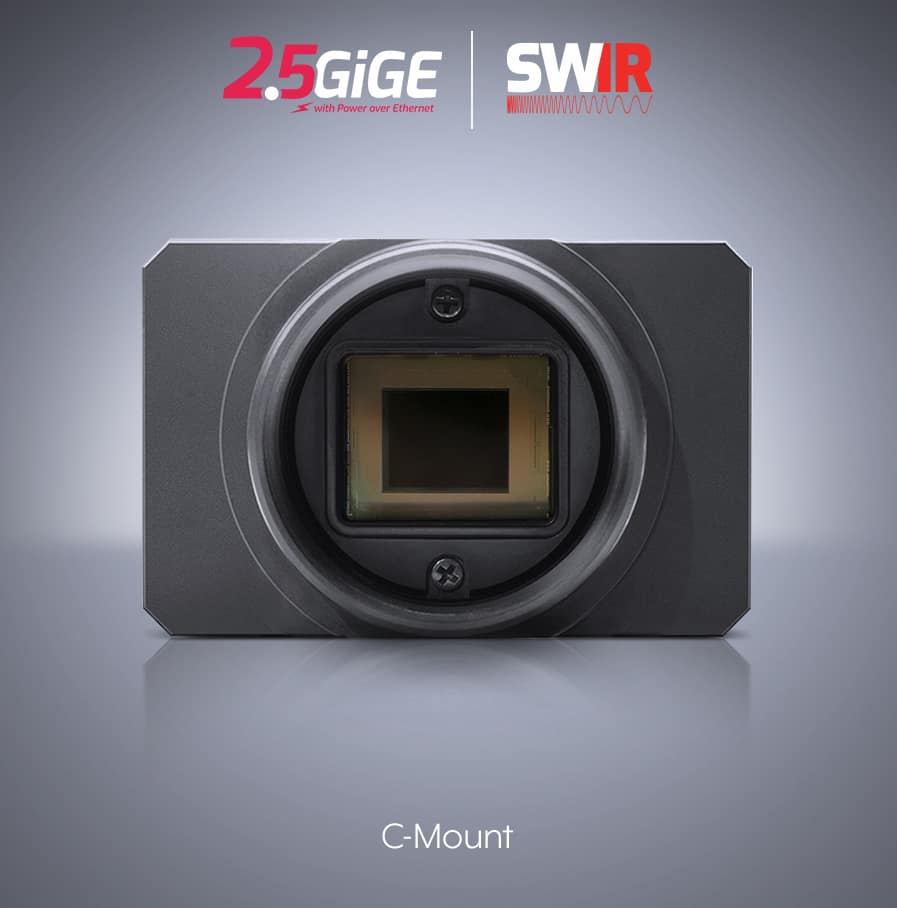

광대역 및 고감도 Sony SenSWIR 5.2 MP IMX992 InGaAs 센서가 탑재된 Triton2 SWIR 카메라는 5μm의 소형 픽셀 크기로 가시광선 및 비가시광 스펙트럼 모두에 걸쳐 이미지를 캡처할 수 있습니다. Triton2 SWIR은 2.5GigE 대역폭(300MB/s), IP67 보호, 액티브 센서 정렬, 이더넷을 통한 전력 공급(PoE)을 제공하는 컴팩트한 Factory Tough™ 카메라입니다.

센서
Sony IMX992 InGaAs
해상도
5.2 MP, 2560 x 2048 px
프레임 레이트
49.4 FPS
모델 크로마 감도 범위 냉각 렌즈 마운트 2.5 GigE Vision 커넥터
TRT053S-WC Mono 400 nm to 1700 nm 없음 C-mount M12

USD $20,400.00

Register or login for pricing
SKU: TRT053S-WC 카테고리:

명세서

센서특성
센서 Sony IMX992 InGaAs CMOS
셔터 Global
센서 크기 11.4 mm (Type 1/1.4″)
해상도 2560 x 2048 px, 5.2 MP
픽셀 크기 3.45 µm (H) x 3.45 µm (V)
프레임 레이트* 49.4 FPS (49.4 FPS) @ 5.2 MP (8 Bit ADC mode)
49.4 FPS (49.4 FPS) @ 5.2 MP (10 Bit ADC mode)
49.4 FPS (49.4 FPS) @ 5.2 MP (12 Bit ADC mode)
감도 범위 400nm ~ 1700nm(EMVA 1288 탭 참조)
외관
제품 사이즈 44 x 29 x 45.3 mm
렌즈 마운트 C-Mount
무게 90 g
진입 보호 IP67 (IP67 보호를 위해 Triton2은 IP67 렌즈 튜브 및 케이블과 함께 사용해야합니다)
인터페이스 및 전원 정보
디지털 인터페이스 2.5GBASE-T / 1000BASE-T M12 (8 Pin X-Coded), PoE
GPIO인터페이스 8 핀M8커넥터
Opto-Isolated I/O Ports 1 input (2.5V-24V and 10.5V-24V), 1 output
Non-Isolated I/O Ports 2 bi-directional
전원 요구사항 PoE (IEEE 802.3af) or 12-24 V through GPIO
소비 전력 <5W via PoE, <3W when powered externally
*패킷 재전송을위한 10 % 장치 링크 처리량 예약을 기준으로 한 최대 FPS입니다. 0 % 장치 링크 처리량 예약을 기준으로 괄호 () 안에 표시된 FPS입니다. LUCID는 스트림 안정성을 위해 10 % 예약을 권장합니다.
이미징 속성
메모리 128 MB
이미지 처리 Gain, gamma, black level, LUT, pixel correction
픽셀 형식 Mono8/10/12/16
이미지 모드 수평 및 수직 비닝, Binning, ROI, 수직 뒤집기
ADC 8, 10, 12 bit
Gain범위 0 dB ~ 42 dB 아날로그 및 디지털
Conversion Gain Normal and High Mode (High: 2.3x in analog domain)
노출 시간 22.656 μs ~ 10 s (Normal)
카메라 기능
냉각 능력 없음
User Sets 1 default and 2 custom user set
File System Size 16 MB
Chunk Data Frame counter, offset X/Y, width/height, 노출 시간, gain, black level, line status, sequencer set
Event Data Acquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer 2 counters and 2 timers
Sequencer 노출 시간, gain
Synchronization Software trigger, hardware trigger, PTP (IEEE 1588)
표준 및 인증
표준 GigE Vision v2.0
응낙 CE, FCC, RoHS, REACH, WEEE
보관 온도 -30 to 60°C
동작 온도 -20 to 50°C 케이스 온도
습도 동작: 20% ~ 80%, relative, 비 응축
충격 및 진동 DIN EN 60068-2-27, DIN EN 60068-2-64, DIN EN 60068-2-6
산업용 EMC 내성 DIN EN 61000-6-2
보증 3 year

EMVA 1288 데이터

대화형 그래프 – 그래프의 포인트 위로 마우스를 가져가면 QE %를 확인할 수 있습니다.

TRT033S-WC / TRT053S-WC (Mono Visible+SWIR, Sony IMX992/993 CMOS)
Mono EMVA 1288 Results
Dynamic Range 50.2 dB
SNR (Max) 47.2 dB
Saturation Capacity 52000 e-
Temporal Dark Noise 160 e-
Photo Response Non-Uniformity 0.89 %
Linearity Error Max/Min 0.40/-0.54 %
Dark Current
Imager @ 49°C
26,800 e-/s

emva-1288-logo

EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/

도면

Triton2 SWIR IP67 C-Mount Drawings
Triton SWIR 기술 도면

시작하기 / 다운로드

Getting Started Guide

For camera setup please visit our Getting Started Guide for LUCID cameras. This page covers how to:
  • Connect your camera for the first time
  • Download and install Arena SDK or 3rd party software
  • Enable Jumbo Frames on the Host PC and Camera
  • Assign camera IP address
  • Update camera firmware

Downloads

Visit our Downloads Page for access to:
  • Arena SDK (Arena View, APIs, Examples)
  • 3D CAD drawings (.step files)
  • Camera firmware files
  • Technical Documentation

부속품

Tripod adapters, lenses, cables, and Power Over Ethernet (PoE) Ethernet injectors / interface cards are sold separately. Please note that Ethernet ports on most consumer motherboards and laptops do not support PoE. Visit our Accessories page for complete details on all accessories.
