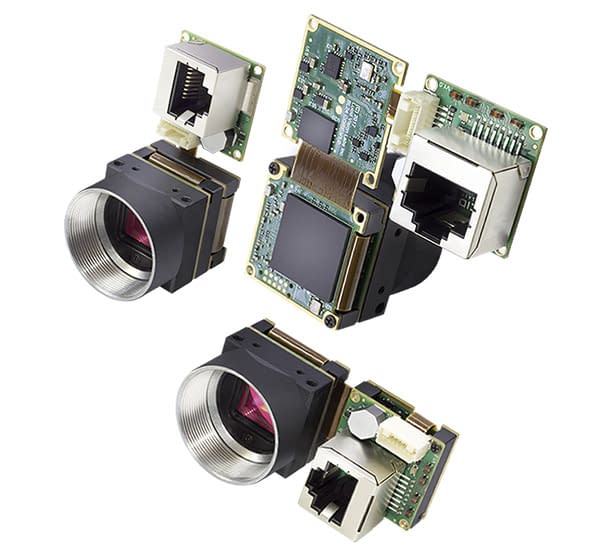

Phoenix Phoenix는 간편한 OEM 통합을 위해 설계된 유연한 GigE PoE 카메라 모듈입니다. 0.4MP ~ 20MP의 다양한 센서, 6개의 렌즈 마운트, 3개의 카메라 오리엔테이션 및 3개의 인터페이스 커넥터 옵션을 통해 다양한 애플리케이션에 맞게 카메라를 조정할 수 있습니다. Phoenix 카메라 모델 살펴보기

간편한 OEM 통합을 위해 설계된 유연한 카메라 모듈

TM 24x24 mm & 28x28 mm Sizes 6 Lens Mounts 3 Camera Orientations 3 Connectors
Gige-Vision-Logo-white genicam-logo-white Phoenix Machine Vision Camera phoenix-camera-Lens-Mount Phoenix-camera-different-camera-shapes-200 Phoenix-Connectors

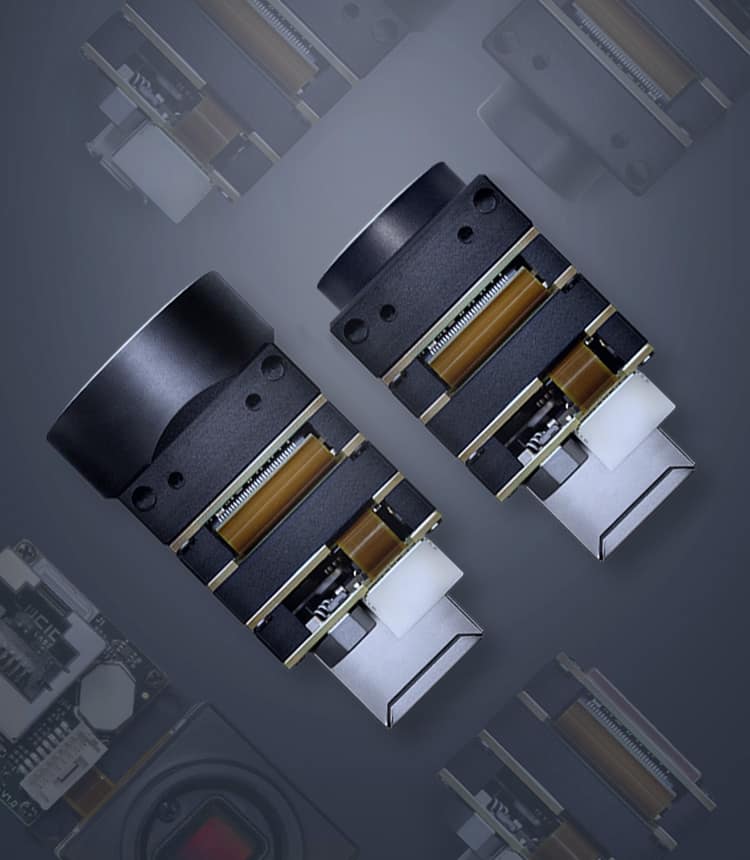

작고 변형 가능한 소형 Phoenix 카메라를 만나보세요

Phoenix 카메라 모델 살펴보기

모델 사양을 자세히 보려면 아래의 부품 번호를 클릭하십시오.w.

28 x 28 mm Phoenix Models

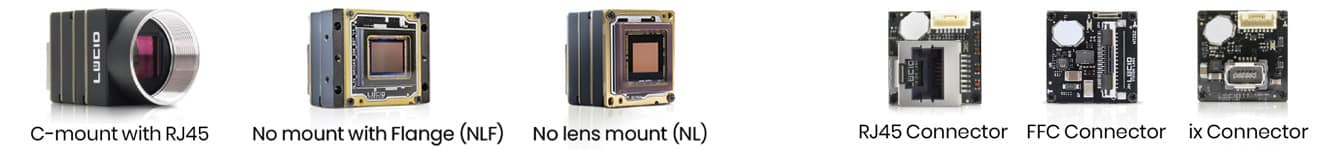

Phoenix 머신 비전 카메라(28x28mm 크기)
모델메가픽셀해상도Fake FPS프레임 레이트센서센서 크기픽셀 크기셔터렌즈 마운트크로마디지털 인터페이스
PHX200S20.0 MP5472 x 3648 px15.6 fpsSony IMX183 CMOS1"2.40 µmRollingC / 렌즈 마운트 없음 / 플랜지가 있는 렌즈 마운트 없음Mono / ColorRJ45 / ix Connector / FFC
PHX124S12.3MP4096 x 3000 px29.0 fpsSony IMX565 CMOS1/1.1"2.74 µmGlobalC / 렌즈 마운트 없음 / 플랜지가 있는 렌즈 마운트 없음Mono / ColorRJ45 / ix Connector / FFC
PHX120S12.3 MP4096 x 3000 px39.0 fpsSony IMX304 CMOS1.1"3.45 µmGlobalC / 렌즈 마운트 없음 / 플랜지가 있는 렌즈 마운트 없음Mono / ColorRJ45 / ix Connector / FFC
PHX089S8.9 MP4096 x 2160 px412.5 fpsSony IMX267 CMOS1"3.45 µmGlobalC / 렌즈 마운트 없음 / 플랜지가 있는 렌즈 마운트 없음Mono / ColorRJ45 / ix Connector / FFC
PHX081S8.1 MP2840 x 2840 px513.8 fpsSony IMX566 CMOS2/3″2.74 µmGlobalC / 렌즈 마운트 없음 / 플랜지가 있는 렌즈 마운트 없음Mono / ColorRJ45 / ix Connector / FFC

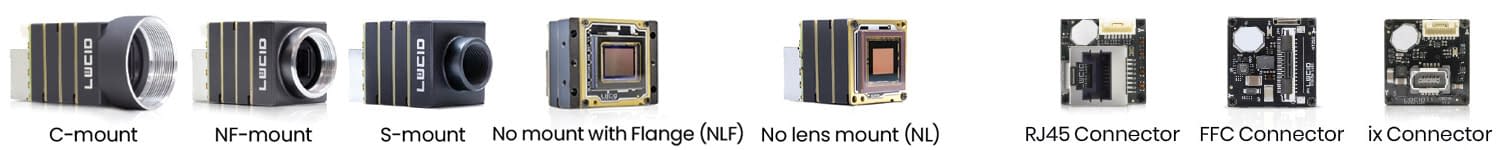

24 x 24 mm Phoenix Models

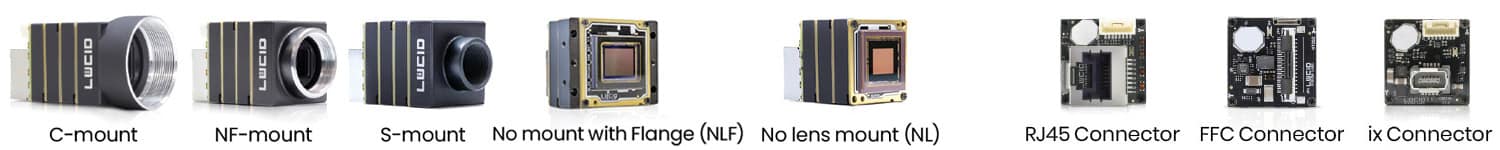

Phoenix 머신 비전 카메라(24x24mm 크기)
모델메가픽셀해상도Fake FPS프레임 레이트센서센서 크기픽셀 크기셔터렌즈 마운트크로마디지털 인터페이스
PHX122S12.2 MP4024 x 3036 px19.1 fpsSony IMX226 CMOS1/1.7"1.85 µmRollingC / C Ext Head*/ 렌즈 마운트 없음Mono / ColorRJ45 / ix Connector / FFC
PHX064S6.3 MP3072 x 2048 px217.7 fpsSony IMX178 CMOS1/1.8”2.40 µmRollingC / C Ext Head / NF / S / 렌즈 마운트 없음Mono / ColorRJ45 / ix Connector / FFC
PHX050S1-P/Q5.0 MP2448 x 2048 px422 fpsSony IMX264MZR CMOS
Sony IMX264MYR CMOS
2/3"3.45 µmGlobalC / C Ext Head / NF / 렌즈 마운트 없음Polarized Mono
Polarized Color
RJ45 / ix Connector / FFC
PHX050S-P/Q5.0 MP2448 x 2048 px322 fpsSony IMX250MZR CMOS
Sony IMX250MYR CMOS
2/3"3.45 µmGlobalC / C Ext Head / NF / 렌즈 마운트 없음Polarized Mono
Polarized Color
RJ45 / ix Connector / FFC
PHX051S5.0 MP2448 x 2048 px422 fpsSony IMX568 CMOS1/1.8″2.74 µmGlobalC / C Ext Head / NF / 렌즈 마운트 없음Mono / ColorRJ45 / ix Connector / FFC
PHX050S5.0 MP2448 x 2048 px522 fpsSony IMX264 CMOS2/3"3.45 µmGlobalC / C Ext Head / NF / 렌즈 마운트 없음Mono / ColorRJ45 / ix Connector / FFC
PHX032S3.2 MP2048 x 1536 px635.4 fpsSony IMX265 CMOS1/1.8"3.45 µmGlobalC / C Ext Head / NF / 렌즈 마운트 없음Mono / ColorRJ45 / ix Connector / FFC
PHX023S2.3 MP1920 x 1200 px748.3 fpsSony IMX392 CMOS1/2.3"3.45 µmGlobalC / C Ext Head / NF / 렌즈 마운트 없음Mono / ColorRJ45 / ix Connector / FFC
PHX016S1.6 MP1440 x 1080 px871.6 fpsSony IMX273 CMOS1/2.9"3.45 µmGlobalC / C Ext Head / NF / 렌즈 마운트 없음Mono / ColorRJ45 / ix Connector / FFC
PHX004S0.4 MP720 x 540 px9286 fpsSony IMX287 CMOS1/2.9"6.9 µmGlobalC / C Ext Head / NF / 렌즈 마운트 없음Mono / ColorRJ45 / ix Connector / FFC
*C Ext Head 모델은 카메라 바디 크기가 36 x 28mm이고 헤드 크기는 24 x 24mm 입니다. 자세한 정보는 모델 페이지에서 “Drawings” 탭을 보거나 다운로드 페이지에서 CAD 파일을 다운로드하십시오.

28 x 28 mm Phoenix 듀얼 리모트 헤드 모델

28x28mm 듀얼 리모트 헤드 모델
모델메가픽셀해상도프레임 레이트센서센서 크기픽셀 크기셔터렌즈 마운트크로마디지털 인터페이스Availability
PDH050S5.0 MP (x2)2840 x 2840 px11 fps (센서당)Sony IMX264 CMOS (x2)2/3″3.45 µmGlobalDual Remote-Head C-MountMono / ColorRJ45주문 가능

Phoenix 카메라 변환 키트

모델제품 설명호환 모델
PHX24-TK, PHX28-TK180° & 90° Phoenix용 변환 키트모든 모델
FFC-15-JST-RJ45FFC – RJ45/JST 확장 보드 및 FFC 케이블 (Phoenix 카메라용)FFC 커넥터가 있는 Phoenix 모델 (PHX####-##-FFC)
FFC-15-JST-M12FFC – M12/JST 확장 보드 및 FFC 케이블 (Phoenix 카메라용)FFC 커넥터가 있는 Phoenix 모델 (PHX####-##-FFC)

간편한 OEM 통합을 위해 설계된 유연한 GigE PoE 카메라 모듈인 LUCID의 Phoenix 카메라에 대한 소개 동영상을 시청하십시오. 이 카메라에는 보드 레벨 카메라와 일반 케이스형 머신 비전 카메라의 중간 형태인 하이브리드 설계가 적용되어 있습니다. 이 설계를 통해 다양한 폼 팩터 옵션을 제공할 수 있습니다. 0.4 MP ~ 20 MP의 다양한 센서, 4개의 렌즈 마운트, 3개의 카메라 오리엔테이션 및 3개의 인터페이스 커넥터 옵션을 통해 다양한 애플리케이션에 맞게 카메라를 조정할 수 있습니다.

아래로 스크롤하여 Phoenix가 실제로 얼마나 유연한지 확인해 보세요

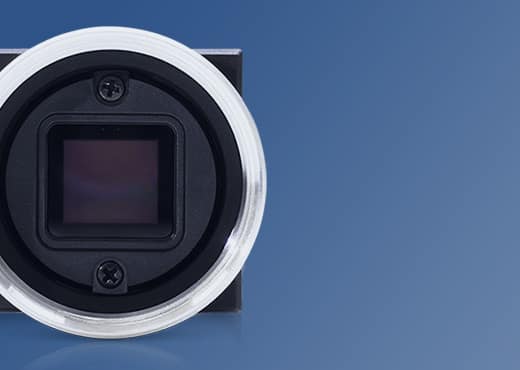

No Lens Mount S-Mount NF-Mount C-Mount Extended Head 완벽한 렌즈 장착 Phoenix 카메라는 제조 현장에서 바로 완벽한 렌즈 마운트를 제공합니다. 렌즈 마운트를 수동으로 사용자 요구에 맞추려면 시간과 노력이 소요될 수 있습니다. 그렇기 때문에 Phoenix는 S- 마운트, NF- 마운트, C- 마운트 및 확장 헤드형 C- 마운트 중에서 선택할 수 있으며, 최대한으로 공간 절약이 필요한 사용자의 경우 렌즈가 없는 마운트 옵션도 선택할 수 있습니다. Phoenix 모델에 따라 특정 렌즈 마운트를 사용할 수 있습니다. 위의 모델 차트에서 원하는 옵션이 보이지 않을 경우 당사에 문의하십시오. C-Mount No Mount with mounting flange phoenix camera No lens mount Phoenix S-mount Phoenix NF lens mount Phoenix C-mount Phoenix No lens mount Phoenix Side drawing S-mount Phoenix Side drawing NF-mount Phoenix Side drawing C-mount Phoenix Side drawing C-mount extended head option c-mount extended head

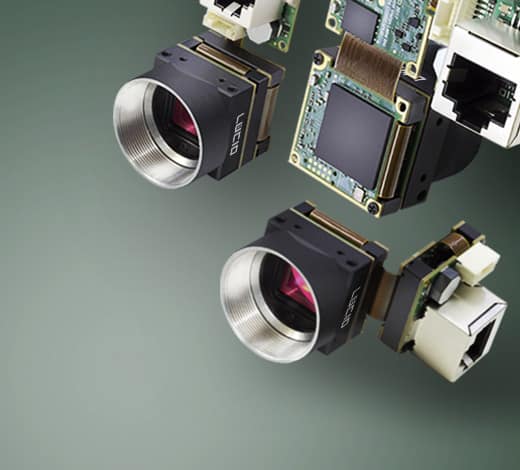

변형 가능한 형태 변환기 Phoenix의 기본 모양은 기존 카메라와 비슷합니다. 그러나 개별 보드 스택은 여러분의 애플리케이션에 가장 잘 맞도록 다양한 각도로 펼쳐질 수 있습니다. 예를 들어, 코너 마운팅에 90° 앵글 카메라 형태를 사용하거나 사용자 맞춤에 따라 최대 180° 앵글 형태를 사용하세요. 스택을 여러 카메라 오리엔테이션으로 펼쳐 직접 실험하거나 Phoenix 180° 및 90° 변형 키트(각이 있는 방향의 경우 180° 및 90° 메칼 브래킷 포함)를 사용하여 보다 널리 사용되는 일부 구성을 먼저 시작해 보세요. Phoenix S-mount with ix Industrial Connector shown using 180° & 90° Transform Kit for 24x24mm Phoenix Original Shape 180° + 90° 180° 90° 180° Phoenix camera 180 degree Phoenix camera 90 degree Phoenix camera 180+90 degree Phoenix camera 180 degree side Phoenix camera

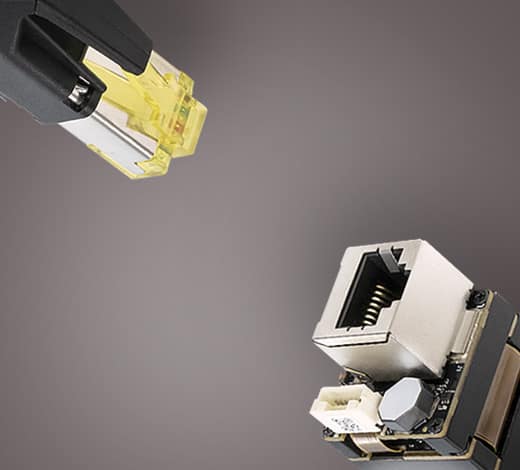

올바른 연결

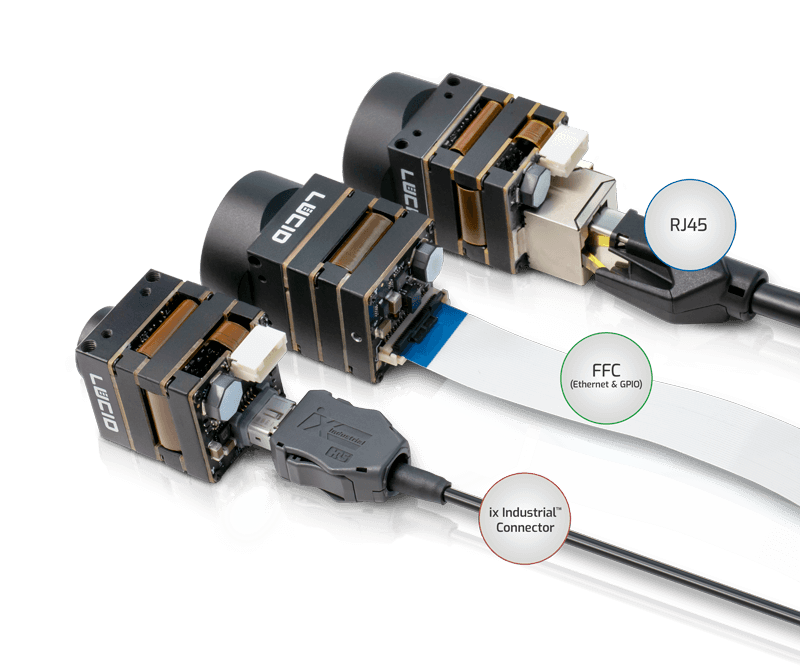

올바른 이더넷 커넥터를 선택하면 고유한 카메라 플레이스먼트를 위한 더 많은 기회가 열리고 복잡한 비전 디자인이 줄어들며 전체 카메라 설치 공간이 줄어들고 출시 시간을 단축할 수 있습니다. RJ45 외에도 Phoenix 카메라는 ix 산업용 이더넷 커넥터 및 FFC (Flat Flexible Cable) 커넥터를 제공합니다.

ix 산업용 커넥터는 RJ45 소켓에 비해 70% 적은 공간을 사용합니다. 높은 EMC 내성, 활성 금속 스냅-인 후크, 98n 이상의 잠금력, 5,000회 결합주기 보장, 충격 및 진동 저항에 대한 railway EN 50155 규격을 준수합니다

FFC (Flat Flexible Cable) 커넥터는 케이블 볼륨을 얇은 평면으로 평평하게 만들고 이더넷 및 GPIO 데이터를 하나로 결합하여 케이블링 공간을 줄이고 다른 쪽 끝에 보다 고유한 애플리케이션 설계를 위한 맞춤형 PCB 연결을 허용합니다.

Phoenix 구성 목록

렌즈 마운트

24x24 mm Phoenix Models

0.4 MP
1.6 MP
2.3 MP
3.2 MP

Phoenix-Lens-Mount-Options

5.0 MP
5.0 MP Polarized

Phoenix-Lens-Mount-Options

6.4 MP
12.2 MP

Phoenix-Lens-Mount-Options-12mp

28x28 mm Phoenix Models

8.9 MP
12.3 MP
20.0 MP

Phoenix-Lens-Mount-Options-28x28mm

C-Mount Extended Head Option

All 24×24 mm Phoenix Models

Extended Head

이미지 센서

24x24 mm Phoenix Models

Phoenix Camera CMOS Sensor Selection

Phoenix Camera CMOS Sensor Selection

28x28 mm Phoenix Models

카메라 오리엔테이션

24x24 mm & 28x28 mm Phoenix Models

All Phoenix Models

Phoenix camera orientation with transform kit 1

Phoenix camera orientation with transform kit 1

이미지 센서

24x24 mm and 28x28 mm Phoenix Models

All Phoenix Models

Phoenix-Connector-Ports

Phoenix FFC Extender kits

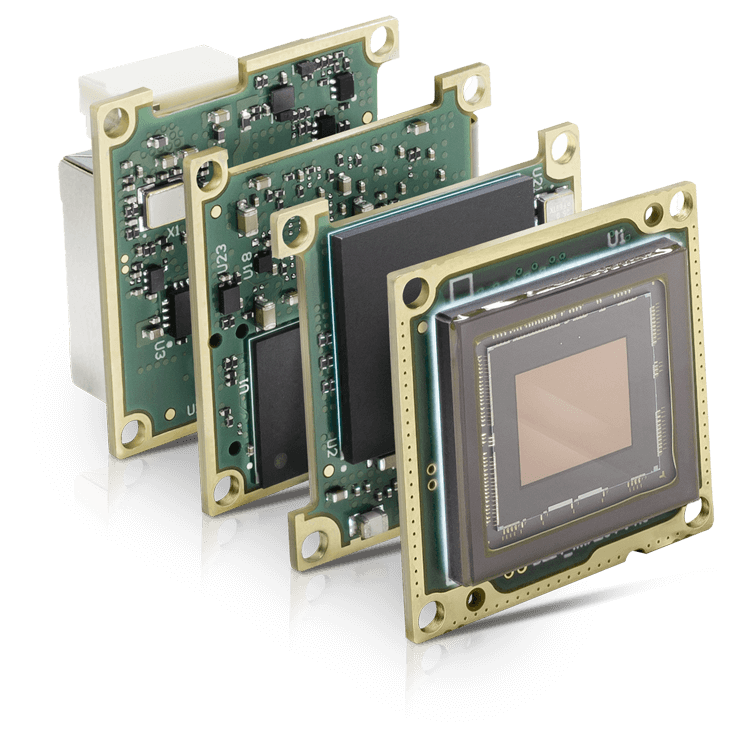

Phoenix 머신 비전 카메라의 내부 기능을 확인하세요.

우수한 이미징, 우수한 결과

Sony Pregius 및 Starvis CMOS 센서

연중무휴 실행되는 탁월한 이미징 품질로 오늘날 가장 어렵고 까다로운 이미징 애플리케이션을 확인해 보십시오. Triton 머신 비전 카메라는 업계를 선도하는 글로벌 셔터 및 롤링 셔터 CMOS 센서인 Sony Pregius™ 및 Starvis™ 센서의 놀라운 품질과 성능을 제공합니다. Sony의 Pregius 글로벌 셔터 기술은 매우 낮은 판독 잡음과 아주 높은 다이내믹 레인지로 맑고 왜곡되지 않은 이미지를 캡처합니다. Sony의 Starvis 롤링 셔터 기술은 최신 이면조사형 (BSI) 기술로서, 저조도 용도에서 탁월한 감도를 제공합니다.



숨겨진 편광 재료 특성

transparent phone case scratch inspection
Carbon Fiber Polarized Inspection

Polarsens 기술을 채택한 Sony의 IMX250MZR/MYR 및 IMX264MZR/MYR CMOS 편광 센서가 탑재된 Phoenix 카메라로 가시광선 너머를 볼 수 있습니다. 5 MP Phoenix 모델 PHX050S-P/Q 및 PHX050S1-P/Q는 4개의 방향성 필터를 사용하여 카메라 자체에서 처리 기능을 제공하며, 각 이미지 픽셀의 강도와 편광 각도를 모두 출력합니다. Phoenix 편광 카메라를 사용함으로써 이제 편광이 이미징 문제를 해결하는 작고 비용효율적인 방법이 될 수 있습니다.

최대 안정성, 24/7 안정성

Quality at Lucid

신뢰할 수 있는 카메라 기술은 최종 설계의 성능과 수명을 크게 개선하고 진단, 문제 해결 및 수리에 소요되는 시간을 크게 줄일 수 있습니다. 이러한 문제를 줄이기 위해 Phoenix 카메라는 까다로운 산업 환경에서 작동하도록 세심하게 설계되었습니다. 카메라 생산을 시작하기 전에 수많은 프로토타입을 통해 온도, 진동 및 습도 내성에 대한 극한의 스트레스 테스트를 거칩니다. 당사의 고유한 고품질 디자인으로 인해 Phoenix 카메라는 55°C 외기 온도에서도 완벽하게 작동합니다.

Phoenix Machine Vision Camera
고속 이미지 신호 처리 (ISP) 파이프 라인

고속 이미지 신호 처리 (ISP) 파이프 라인

당사의 강력한 ISP는 센서의 잠재력을 최대한 활용하는데 있어 하나의 박자도 놓치지 않습니다. 당사의 엔지니어들은 센서, FPGA, 펌웨어 및 메모리 간의 통신을 극대화하여 경계를 허물어 여러분의 예상대로 작동하는 카메라를 제공합니다.

• 프레임 속도 한계치에 도달하지 않고도 ROI, Binning 또는 Decimation을 활성화합니다.

• 여러분의 이미징 워크플로 요구 사항에 맞게 다양한 픽셀 형식 중에서 선택하세요.

•  사실적인 색상 재현을 위해 당사의 CCM (Color Correction Matrix)을 활성화하여 속도 저하없는 동일한 프레임 속도를 달성합니다.

번거로움이 없는 연결성

번거로움이 없는 연결성

우리는 다른 구성 요소와의 번거로움 없는 연결 및 통합의 중요성을 인식하고 있습니다. Phoenix 카메라는 GigE Vision을 준수하며 다른 서드파티의 GigE Vision 소프트웨어와 쉽게 작동합니다. 연구를 통해 우리는 trigger, storbe, 저지연 GigE 이미지 전송 및 네트워크 동기화를 구현하는 표준을 위한 고속 GPIO를 설계했습니다.

• 최대한의 서드파티 소프트웨어 호환성을 위한 GigE Vision 준수

• 당사의 이더넷 전원장치(PoE) 포트는 하나의 케이블을 통해 전력과 데이터를 단순화하고 적절한 전력 절연과 함께 IEEE 802.3af를 준수합니다.

8핀 GPIO에는 고속 trigger 및 strobe를 위한 광-절연 핀과 비-절연 핀이 모두 포함되어 있습니다.

• 다른 네트워크 장치와의 자동 클록 동기화를 위해 IEEE 1588 PTP 지원합니다.

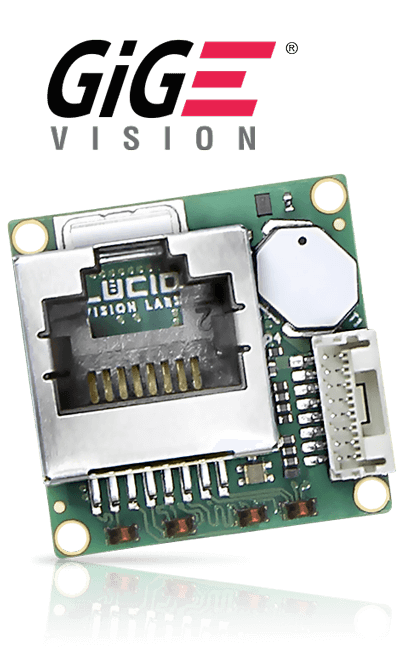

Phoenix is GigE Vision Compliant
Arena Software Development Kit (SDK)

Arena SDK

Arena라는 강력한 소프트웨어 개발 키트에 오신 것을 환영합니다. Arena SDK는 최신 업계 표준과 컴퓨터 기술을 활용할 수 있도록 처음부터 설계되었습니다. 기능에 대한 호출이 적어 작동이 빠르며 GenICam 표준을 기반으로 한 최신 GUI 덕분에 사용이 간편합니다.

• 예제 코드와 강력한 API 세트가 포함되어 있습니다.
• 사용하기 쉬운 HTML5 문서에서 도움말 항목 검색
• 맞춤형 GUI의 신속한 개발을 위한 Arena UI 툴킷
• 이미지 보기 및 획득을 위한 ArenaView GUI

자세한 내용을 보려면 Arena SDK 페이지를 방문하십시오.
