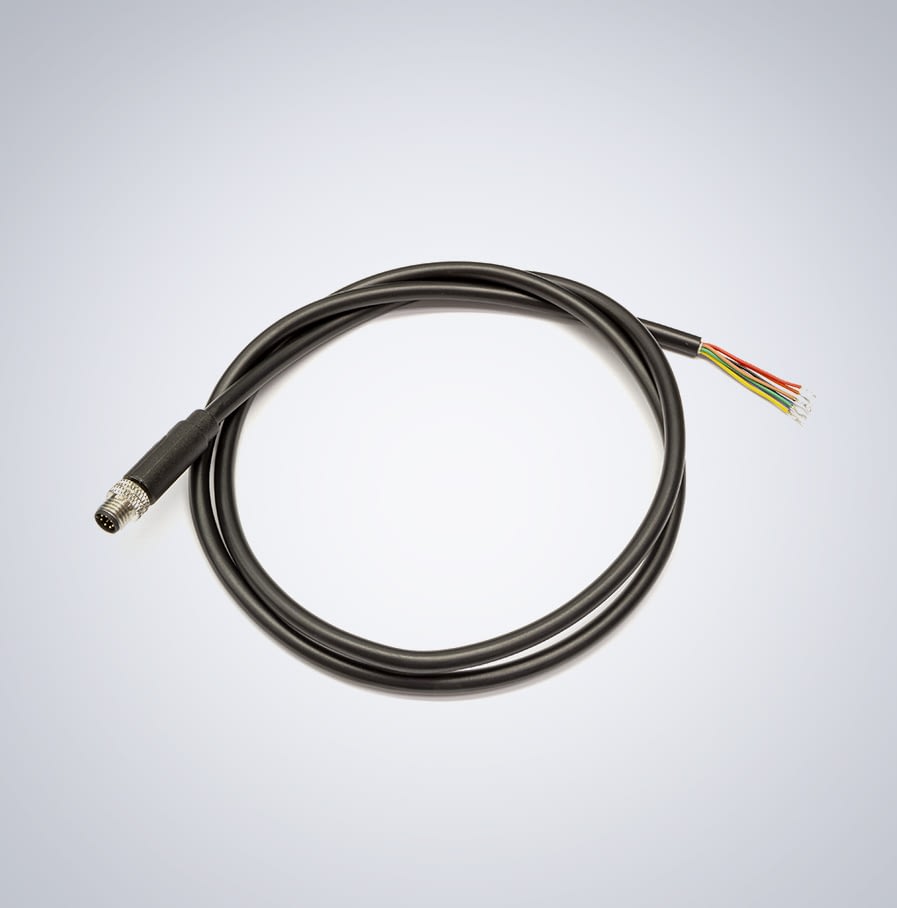

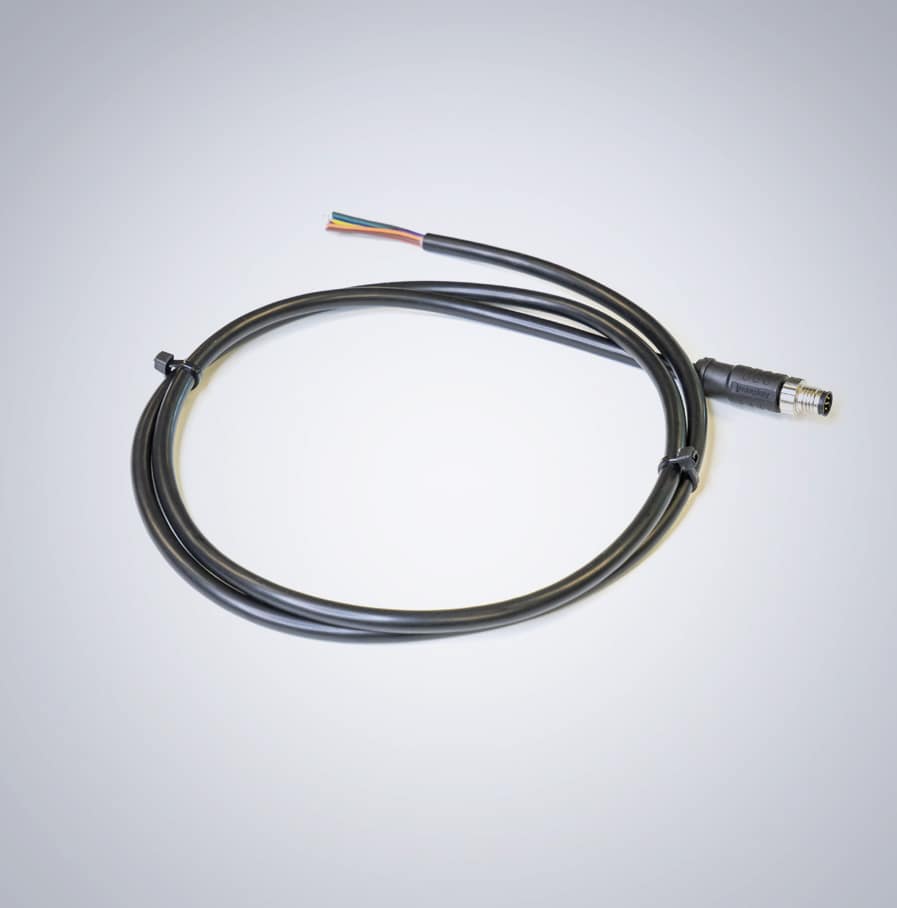

M8 GPIO 8핀 (Amphenol) 1.0m 케이블

이 8핀 GPIO 케이블의 길이는 1m이며 한쪽 끝에 8핀 M8 커넥터 플러그가 있습니다. 다른 쪽 끝은 납땜 또는 단자대에 대한 직접 연결을 위해 5mm로 미리 벗겨져 있습니다. 애플리케이션 노트(영어): LUCID 카메라에서 GPIO 사용(GPIO 핀 할당, 기능 및 트리거 제어)

명세서

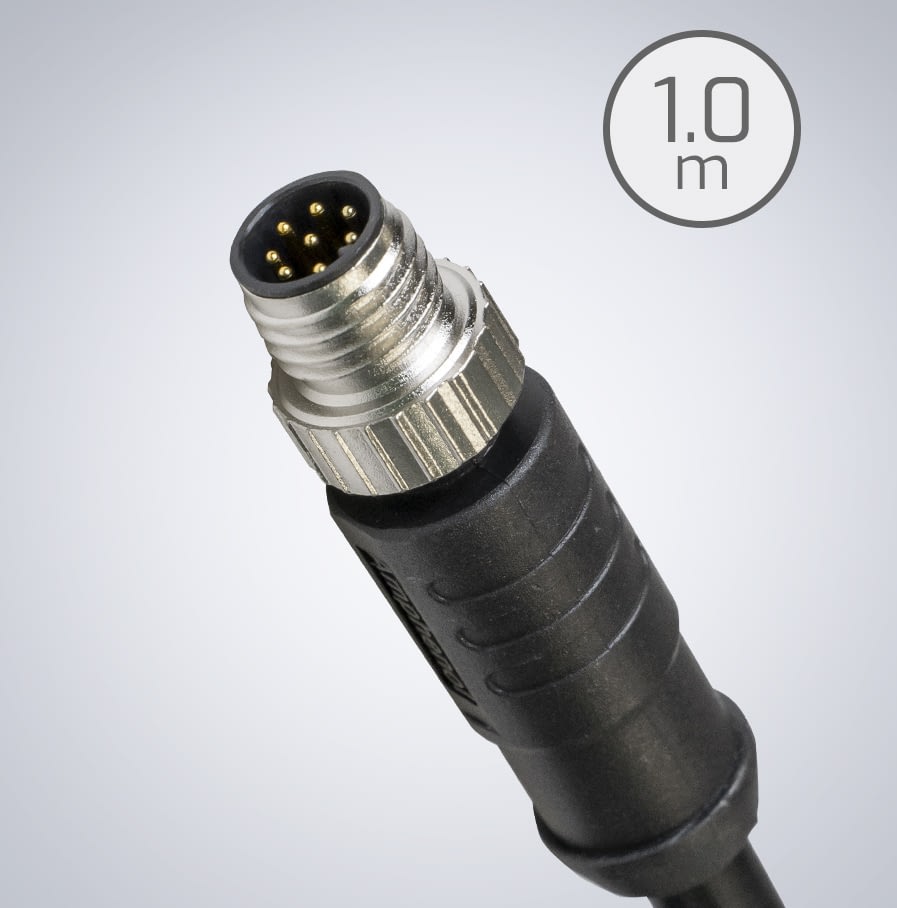

커넥터 종단 M8 A-Coded 8pin Male Connector (IEC 61076-2-104)
IP 등급 M8 connector is IP67
케이블 길이 1.0m (3.3 ft)

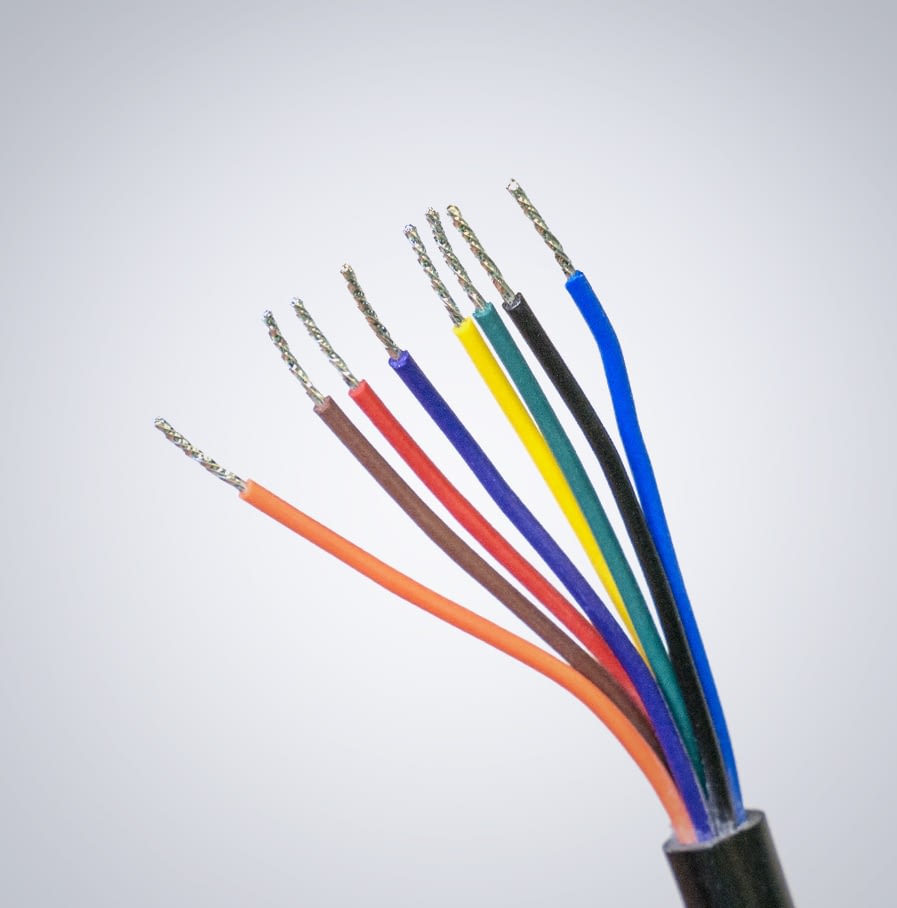

컬러 와이어 레이아웃 8 Stranded wires:
Red 1
Brown 2
Orange 3
Purple 4
Black 5
Blue 6
Yellow 7
Green 8
전선 규격표 – AWG 24 AWG
동작 온도  -5°C to 105°C

USD $25.00

Register or login for pricing
SKU: GPIO-M8-1M-A 카테고리:

기술 도면

GPIO-M8-1M-5M-A-Drawing
