® Atlas & Triton Atlas SWIR 및 Triton SWIR은 가시광선 및 적외선 스펙트럼 모두에서 이미지를 캡처할 수 있는 IP67 SWIR(Short Wave Infrared) GigE 카메라입니다. Sony SenSWIR InGaAs 센서 탑재
• 5.2 MP IMX992 CMOS - 주문 가능
• 3.2 MP IMX993 CMOS - 주문 가능

• 1.3 MP IMX990 CMOS
• 0.3 MP IMX991 CMOS
® Atlas SWIR Triton & Triton2 SWIR NEW 고해상도 SWIR 카메라
5.2MP Sony IMX992
3.2MP Sony IMX993

자세히 알아보기
Atlas SWIR Camera - Sony Senswir IMX990 IMX991 Front LUCID Atlas SWIR Camera Light Spectrum Triton SWIR IP67 Camera Sony IMX993 and IMX992 with TEC Sony IMX993 and IMX992

새로운 모델을 주문할 수 있습니다:

Triton2 SWIR - Sony IMX993 및 IMX992가 탑재된 2.5GigE 카메라

Triton2 SWIR - Sony IMX993 및 IMX992가 탑재된 2.5GigE 카메라

Sony의 IMX992 및 IMX993 SenSWIR 센서가 탑재된 Triton2 – 2.5GigE SWIR 카메라를 소개합니다. 이 센서는 단파장 적외선(SWIR) 스펙트럼에서 고성능 이미지를 제공하며, IMX992의 경우 5.2메가픽셀, IMX993의 경우 3.2메가픽셀의 해상도를 자랑합니다. 이들 센서는 픽셀 크기는 3.45μm(IMX990 및 IMX991의 5μm에 비해)로 더욱 컴팩트해 짐으로써, 작은 센서 크기에서 더 높은 해상도를 구현 하여 C-마운트 렌즈를 사용할 수 있습니다. LUCID의 Triton2와 결합됨으로써 이 새로운 SWIR 모델은 IP67 보호, 액티브 센서 정렬, 견고한 M12 및 M8 연결, 이더넷을 통한 전력 공급, 2.5GigE(300MB/s) 대역폭을 제공하며 뛰어난 성능과 가치를 제공할 것 입니다.

Triton2 2.5GigE cameras with SWIR IMX992 IMX993

IMX992 및 IMX993이 장착된 Triton2 SWIR 카메라 - Cat5e/6 케이블을 통한 PoE 및 2.5GigE(300MB/s) 대역폭과 IP67 방진 및 방수 보호 기능 제공

Triton2 SWIR with IMX992 and IMX993

가시광선 및 단파장 적외선 카메라

LUCID의 아틀라스, 트리톤, 트리톤2 SWIR 카메라는 광대역 고감도 소니 SenSWIR 5.2 MP IMX992, 3.2 MP IMX993, 1.3 MP IMX990, 0.3 MP IMX991 InGaAs 센서를 탑재한 IP67, GigE Vision PoE 카메라로 가시광선 및 비가시광선 스펙트럼에서 모두 이미지를 캡처할 수 있고 5μm의 소형화된 픽셀 크기를 자랑합니다. 이 카메라의 단파장 적외선 스펙트럼 캡처 기능은 과일 검사 및 분류, 포장, 적외선 현미경 검사, 반도체 검사, 재료 분류 등 다양한 산업 분야에서 더욱 정밀하게 이미지를 캡처할 수 있는 가능성을 열어줍니다.

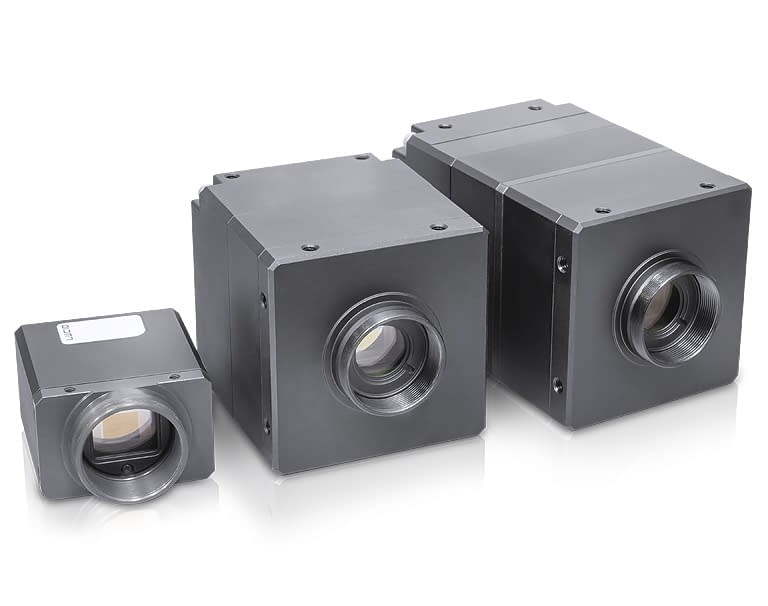

Atlas 및 Triton SWIR 카메라

LUCID는 사용자에게 두 가지 고유한 SWIR 카메라 제품군을 제공합니다. Atlas SWIR은 24시간 연중무휴 스트리밍과 장시간 노출에도 최고의 이미지 품질을 제공하도록 설계되었습니다. 통합 센서 TEC, 내부 방열판, 더 커진 케이스 크기 덕분에 Atlas SWIR은 외부 방열판이나 팬 없이도 센서 온도를 일정하게 유지합니다. Triton SWIR은 크기와 무게를 우선시하고 비용을 낮춰 초소형 SWIR 카메라를 제공합니다. Triton SWIR은 작은 공간에 통합할 수 있는 유연성이 필요하고 카메라의 열 관리 설계를 직접 구축하려는 사용자를 위한 제품입니다.

Triton2 / Triton SWIRAtlas SWIR
Camera Size44 x 29 x 45.3 mm60 x 60 x 65 mm
Camera Weight90 g435 g
Heat Management DesignNo TEC or heatsink.
User managed.
Sensor TEC with internal heatsink.
Delta Δ T up to 30°C. TEC up to 45°C ambient
Dark Current Temperature when Camera is PoweredImager board at 35°C (typical at ambient room temperature of 20°C)TEC at 15°C
Dark Current 27,112 e-/s4,000 e-/s
Temporal Dark Noise198.6 e-196.1 e-
Saturation Capacity140.2 ke-142.6 ke-

이더넷을 통한 전원 공급(PoE+)

이더넷을 통한 전원 공급(PoE)

IEEE 802.3at (Atlas) / IEEE 802.3af (Triton)  표준은 단일 이더넷 케이블을 통해 전원과 데이터를 모두 허용하여 전체 비용을 줄이고 설치 및 유지 관리를 단순화합니다.

능동 센서 정렬

능동 센서 정렬

각 카메라의 센서는 이미지 센서 틸트, 이미지 센서 회전을 최소화하고 이미지 센서의 중심이 렌즈 광축에 위치하도록 능동적으로 정렬됩니다.

산업용 M12 및 M8 커넥터

진동 환경에서 안전한 연결과 오류 없는 작동을 위해 설계되었으며 전기 간섭으로부터 보호하도록 차폐됨.

100m 케이블 길이

최대 케이블 길이가 100m인 기가비트 이더넷 대역폭을 위한 비용 효율적인 CAT5e, CAT6, CAT6a, CAT7 케이블링과 호환됩니다.

Sony SenSWIR InGaAs CMOS View detail
Atlas SWIR IP67 방진 및 방수 View detail
Atlas 열전 센서 냉각(TEC1) View detail

비디오: Triton2 SWIR 5.2MP 소니 IMX992를 사용한 웨이퍼 검사(영어, 4:16) (영어, 4:16)

Video: Comparing the Atlas SWIR with the Triton SWIR (English, 5:35)

비디오: Atlas SWIR 카메라/소니 SensSWIR 센서 프레젠테이션 보기(영어, 17:43)

비디오: Triton SWIR 카메라 데모 구축 방법(카메라, 렌즈, 조명) (영어, 11:36) (영어, 11:36)

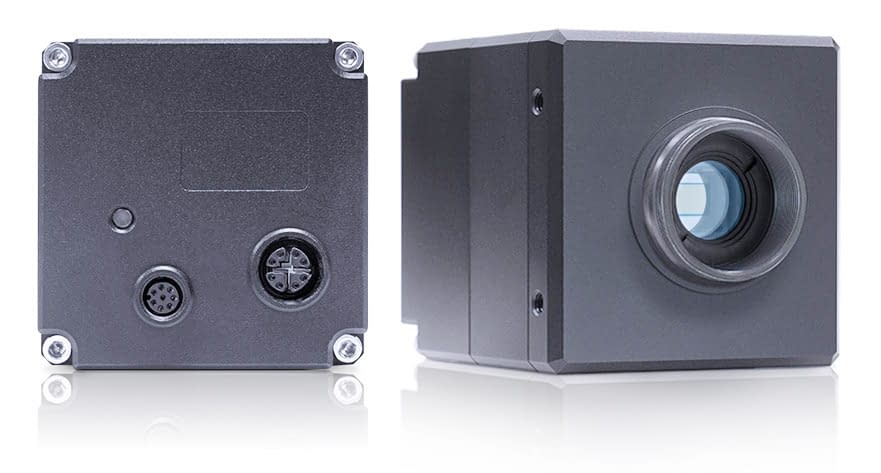

Atlas SWIR IP67 카메라 제품 이미지

Atlas SWIR IP67 카메라 모델 살펴보기

Atlas SWIR은 산업 환경에서 -20~50°C 사이에서 안정적인 작동과 일관된 이미징 성능을 제공하도록 설계된 고성능 센서 냉각 기능이 있는 산업용 IP67 카메라입니다. Atlas에는 최대 장기 냉각 성능을 위한 내부 방열판 및 더 큰 케이스와 함께 통합된 단일 단계 열전 센서 냉각(TEC1)이 장착되어 있습니다. 모델 사양에 대한 자세한 내용을 보려면 아래 부품 번호를 클릭하십시오.

모델메가픽셀해상도프레임 레이트센서센서 크기픽셀 크기셔터냉각렌즈 마운트크로마 / 감도 범위디지털 인터페이스
SWIR LogoATP013S-WC1.3 MP 1280 x 1024 px84.9 fpsSony IMX990 InGaAs1/2“5 µmGlobalTEC1,
내부 방열판
CMono / 400nm to 1700nmM12 GigE Vision
SWIR LogoATP003S-WC0.3 MP 640 x 512 px257 fpsSony IMX991 InGaAs1/4“5 µmGlobalTEC1,
내부 방열판
CMono / 400nm to 1700nmM12 GigE Vision
Triton SWIR IP67 카메라 제품 이미지

Triton2 / Triton SWIR IP67 카메라 모델 살펴보기

트리톤2 및 트리톤 SWIR은 Atlas SWIR과 동일한 팩토리 터프 IP67 기능을 제공하지만 내부 냉각 부품이 포함되어 있지 않습니다. 트리톤 모델에는 TEC1 냉각 장치나 대형 내부 방열판이 포함되어 있지 않습니다. 따라서 카메라를 더 컴팩트하고 비용 효율적으로 만들 수 있지만, 사용자가 직접 카메라의 냉각 솔루션을 관리해야 합니다. 이 카메라는 설계 유연성을 극대화하고 자체 열 관리 설계를 제어하고자 하는 사용자를 위한 제품입니다. 모델 사양을 자세히 살펴보려면 아래 부품 번호를 클릭하세요.

모델메가픽셀해상도프레임 레이트센서센서 크기픽셀 크기셔터냉각렌즈 마운트크로마 / 감도 범위디지털 인터페이스가용성
SWIR LogoTRT053S-WC5.2 MP2560 x 2048 px49.4 fpsSony IMX992 InGaAs1/1.4“3.45 µmGlobal없음CMono / 400nm to 1700nmM12 2.5GigE Vision주문 가능
SWIR LogoTRT033S-WC3.2 MP2048 x 1536 px80.3 fpsSony IMX993 InGaAs1/1.8“3.45 µmGlobal없음CMono / 400nm to 1700nmM12 2.5GigE Vision주문 가능
SWIR LogoTRI013S-WC1.3 MP 1280 x 1024 px84.9 fpsSony IMX990 InGaAs1/2“5 µmGlobal없음CMono / 400nm to 1700nmM12 GigE Vision주문 가능
SWIR LogoTRI003S-WC0.3 MP 640 x 512 px257 fpsSony IMX991 InGaAs1/4“5 µmGlobal없음CMono / 400nm to 1700nmM12 GigE Vision주문 가능

고급 SWIR 픽셀 기술

Sony SenSWIR 센서의 상단 인듐 인(InP) 레이어는 더 얇아서 더 많은 빛이 InGaAs 레이어에 도달할 수 있습니다. Cu-Cu Bonding Bump Bonding 범프 본딩이 있는 기존 InGaAs 센서 Cu-Cu 본딩이 적용된 Sony SensWIR InGaAs 센서 InP 층 SenSWIR 구리-구리(Cu-Cu) 연결은 더 작은 픽셀 피치와 5.0μm의 더 작은 픽셀 크기를 생성합니다. 이를 통해 더 작은 센서 크기에서 더 높은 해상도의 센서를 사용할 수 있습니다. InGaAS 층 SenSWIR 기술은 픽셀 소형화의 문제를 극복하여 가시 스펙트럼에서 SWIR 파장까지 이미징이 가능한 소형의 고해상도 센서를 제공합니다. InP 층 si layer Bump Bonding InP Layer InGaAs layer Top InP layer SenSWIR-si-layer SenSWIR inP layer1 SenSWIR-Arrows Sony SenSWIR Logo

SWIR 카메라는 무엇을 할 수 있습니까?

Visible Spectrum

SWIR 카메라를 이용한 과일 검사

SWIR은 물에 민감하며 과일과 채소의 수분을 감지하는 데 사용할 수 있습니다. 수분 수준의 차이는 농산물에 타박상으로 나타날 수 있습니다. 위의 예에서 정상 파장(왼쪽)은 멍을 감지할 수 없지만 SWIR은 사과(오른쪽)의 멍을 감지할 수 있습니다.

Atlas SWIR 카메라를 사용한 커피 원두 검사

비슷한 색상과 모양의 다른 개체는 서로 구별하기 어려울 수 있습니다. SWIR 파장은 물체의 재질(오른쪽)에 따라 다르게 흡수되고 반사됩니다. 이것은 가시광선을 사용하여 지나치게 감지되지 않을 수 있는 이물질을 감지하는 데 사용할 수 있습니다(왼쪽).

Atlas SWIR 카메라를 사용한 포장 검사

가시광선(왼쪽) 아래에서는 패키지의 충전 수준을 확인하기가 어렵습니다. 특히 패키지에 그래픽이 인쇄되어 있는 경우에는 더욱 그렇습니다. 특정 불투명 플라스틱 포장은 SWIR 파장에서 투명해집니다(오른쪽). 이는 식품 산업에서 가열 밀봉 패키지의 충전 레벨 검사 또는 밀봉 무결성 검사에 사용할 수 있습니다.

SWIR 카메라를 이용한 분말 검사

가시광선 아래에서 유사하게 보이는 다른 화합물은 SWIR 파장을 다르게 흡수할 수 있습니다. 이 예에서 밀가루, 베이킹 소다 및 설탕은 왼쪽에서 오른쪽으로 정렬됩니다. SWIR 스펙트럼의 특정 협대역을 선택하면 다양한 재료를 쉽게 구별할 수 있습니다. 이는 다양한 화합물을 확실하게 식별하는 것이 중요한 제약 산업의 응용 분야에 매우 적합합니다.

Atlas SWIR 카메라를 사용한 실리콘 웨이퍼 검사

SWIR은 실리콘이 약 1100nm-1400nm의 파장에서 반투명해짐에 따라 실리콘 웨이퍼를 검사하는 데 사용할 수 있습니다(오른쪽). 가시광선을 사용하여 웨이퍼 앞면(왼쪽)의 문제를 감지할 수 있지만 SWIR을 사용하면 웨이퍼 앞면과 뒷면 모두에 이물질이나 결함이 더 쉽게 나타날 수 있습니다.

Temp Estimation SWIR

특정 재료는 가열될 때 가시광선 스펙트럼에서 색상이 변하지 않습니다(왼쪽). SWIR은 물체의 100°C에서 1600°C 이상의 온도 변화를 감지하는 데 훨씬 더 민감합니다(오른쪽).

Images Source Sony Semiconductor Solutions Corporation: https://www.sony-semicon.co.jp/e/products/IS/industry/technology/swir.html

Spectrum long

IP67 Factory Tough™ SWIR 카메라 충격, 진동, 물, 먼지, 온도 및 전자기 간섭에 대해 완전히 테스트된 IP67 "공장에서 견고한" PoE 설계. IP67 렌즈 튜브와 케이블이 부착된 IP67 Atlas / Triton SWIR은 먼지, 흙, 모래와 같은 고체 입자로부터 보호합니다. 또한 최대 1m 깊이에서 30분 동안 방수 기능을 제공합니다. 추가로 부피가 큰 인클로저 없이 열악한 환경에서 고품질 이미징을 사용하십시오. IP67이란 무엇입니까? 산업용 EMC 내성 EN 61000-6-2 표준을 준수합니다. 카메라는 전자기 노이즈, 정전기 방전, 전력 서지, 전압 변동 및 전류 방출에 노출됩니다. 이는 산업 환경에서 사용할 때 장치가 의도한 대로 오류 없이 작동하도록 하기 위한 것입니다. 물리적 충격 및 진동 EN 60068-2-27 및 EN 60068-2-64 표준을 준수합니다. 충격(x/y/z), 범프(x/y/z) 및 진동(x/y/z, 랜덤 및 사인파)에 대한 테스트 및 인증을 받았습니다. 최대 20G 충격, 4.9G 무작위 진동, 10G 사인파 진동에 대해 테스트되었습니다. ip67 camera logo Ip67-Swir-Atlas Tube Ring IP67 IP67 lens IP67 Lens Tube

Thermoelectric Cooling (TEC) For Consistent Imaging Performance

SWIR 암전류

상대 암전류 차트

Atlas SWIR 카메라에는 우수한 이미지 품질과 확장된 작동 온도 범위를 위해 통합된 단일 단계 열전 센서 냉각(TEC1)이 장착되어 있습니다. TEC1은 최대 30°C의 Delta T를 제공합니다. 또한 Atlas SWIR IP67 카메라는 내부 방열판을 통합하여 센서 열을 카메라 케이스로 빠르게 분산시킵니다. 내부 방열판 및 알루미늄 케이스 디자인과 결합된 TEC는 -20~50°C 케이스 온도에서 일관된 이미징 성능을 제공합니다.

SenSWIR 센서 열전 냉각(TEC) 내부 방열판 알루미늄 카메라 케이스 Sony IMX990 IMX991 Tec Cooling SWIR
