사양서
| 센서특성 | |
|---|---|

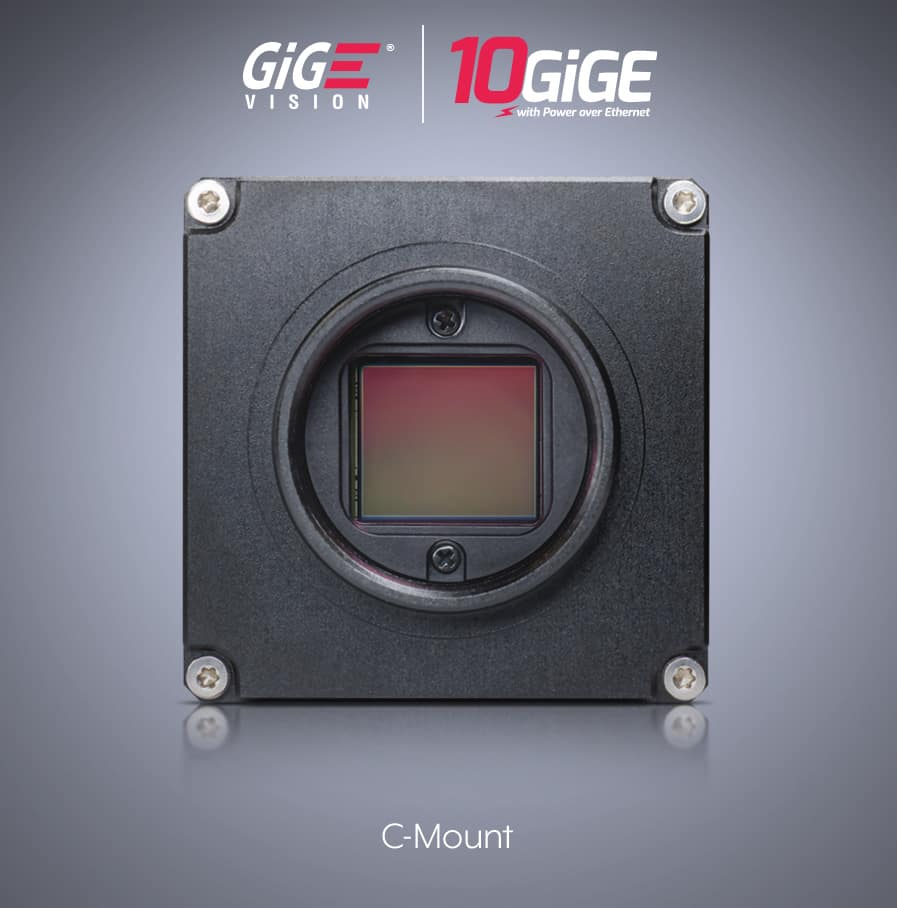

| 센서 | Sony IMX531 CMOS (Pregius-S, BSI) |
| 셔터 | Global Shutter |
| 센서 크기 | 17.5mm (Type 1.1″) |
| 해상도 | 4504 x 4504 px, 20.4 MP |
| 픽셀 크기 | 2.74 µm (H) x 2.74 µm (V) |
| 프레임 레이트* | 42.6 FPS (42.6 FPS) @ 20.4 MP (8 Bit ADC mode) 42.7 FPS (42.7 FPS) @ 20.4 MP (10 Bit ADC mode) 42.8 FPS (42.8 FPS) @ 20.4 MP (12 Bit ADC mode) |
| 외관 | |
|---|---|

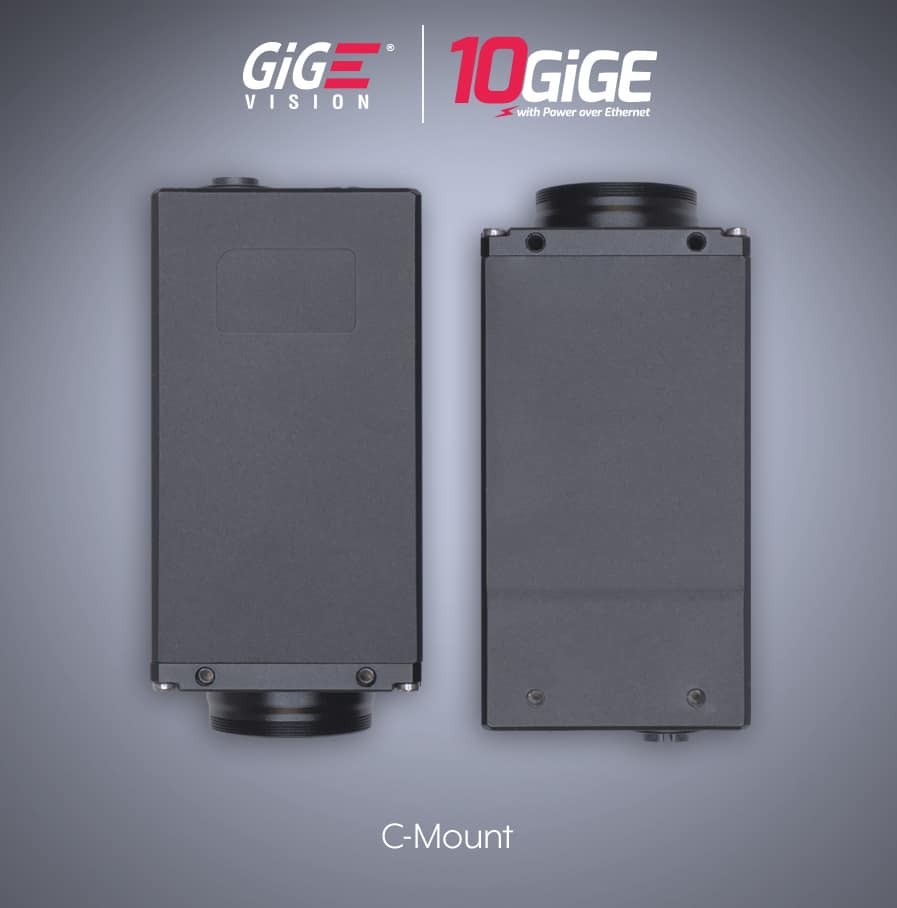

| 제품 사이즈 | 44 x 44 x 82 mm |

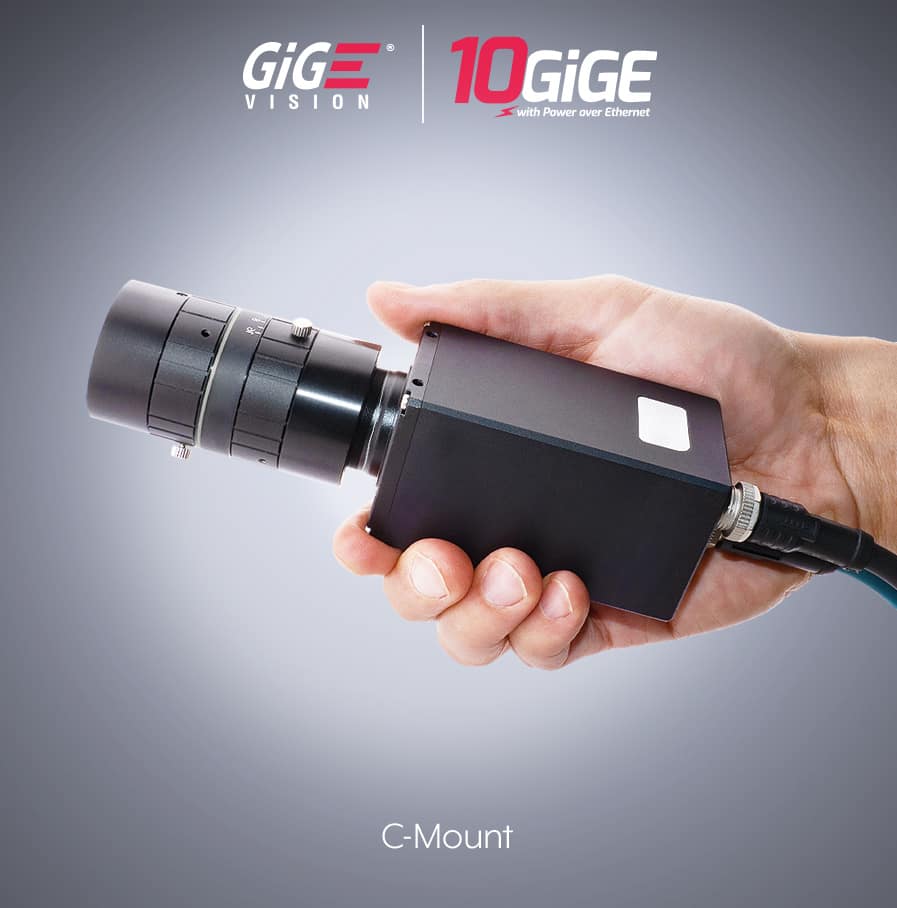

| 렌즈 마운트 | C-Mount |
| 무게 | 243 g |
| 진입 보호 | IP67 (IP67 보호를 위해 Triton은 IP67 렌즈 튜브 및 케이블과 함께 사용해야합니다) |
| 인터페이스 및 전원 정보 | |
|---|---|
| 디지털 인터페이스 | 10GBASE-T*, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX M12, PoE (*10GBASE-T는 Short Reach 모드에서 실행, 최대 25m 케이블 길이) |
| 전송 계층 프로토콜 | UDP (GigE Vision), RDMA (RoCE v2, GigE Vision 3.0) |

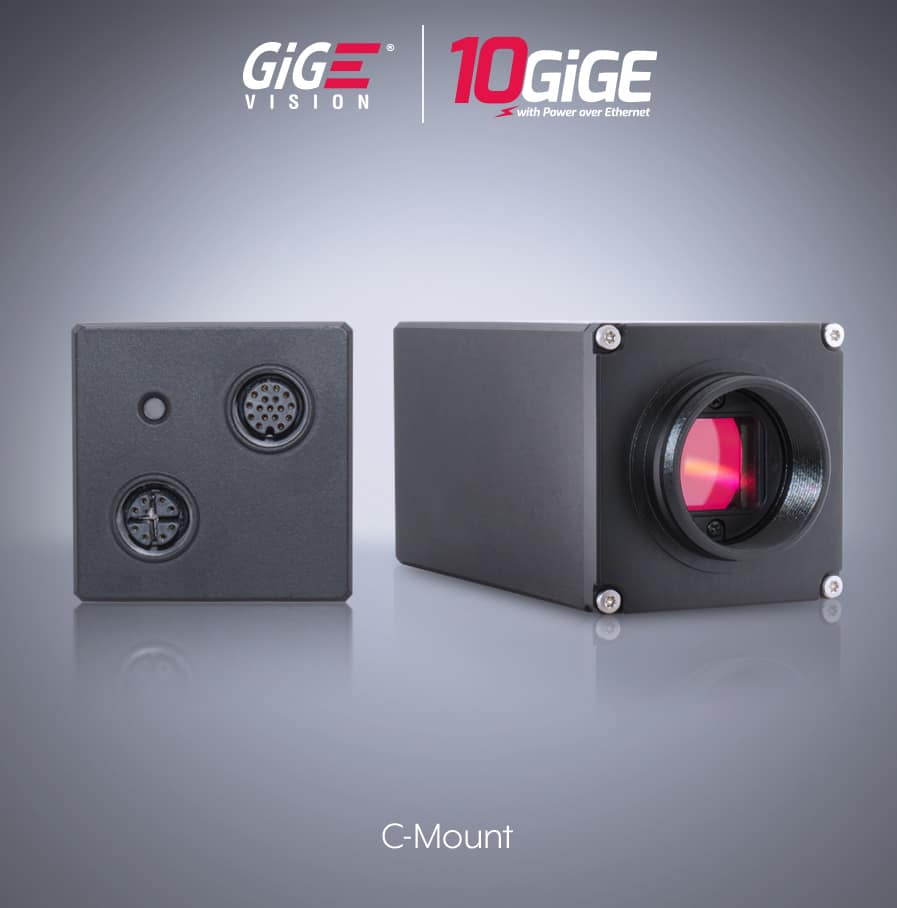

| GPIO인터페이스 | 17 핀M12커넥터 |
| Opto-Isolated I/O Ports | 1 input, 3 output |
| Non-Isolated I/O Ports | 2 bi-directional |
| Differential I/O ports | RS-422: 3 positive, 3 negative |
| 전원 요구사항 | PoE (IEEE 802.3af) or 12-24 V through GPIO |
| 소비 전력 | PoE를 통한 <8.3W, 외부 전원 공급시 7.5W |
*패킷 재전송을위한 10 % 장치 링크 처리량 예약을 기준으로 한 최대 FPS입니다. 0 % 장치 링크 처리량 예약을 기준으로 괄호 () 안에 표시된 FPS입니다. LUCID는 스트림 안정성을 위해 10 % 예약을 권장합니다.
| 이미징 속성 | |
|---|---|
| 메모리 | 880 MB |
| 이미지 처리 | Gain, gamma, black level, white balance, LUT, CCM, pixel correction, hue, saturation, color space conversion |
| 픽셀 형식 | Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411 |
| 이미지 모드 | 수평 및 수직 비닝, 서브 샘플링, ROI, 수평 및 수직 뒤집기 |
| ADC | 8, 10, 12 bit |
| Gain범위 | 0 dB ~ 48 dB 아날로그 및 디지털 Dual ADC Mode (low-gain, high-gain) |
| 노출 시간 | 7.464 μs ~ 10 s (Normal) / 2.296 μs ~ 2.464 μs (Short Mode) |
| 카메라 기능 | |
|---|---|
| User Sets | 1 default and 2 custom user set |
| File System Size | 16 MB |
| Chunk Data | Frame counter, offset X/Y, width/height, 노출 시간, gain, black level, line status, sequencer set |
| Event Data | Acquisition start/end, exposure start/end, line rise/fall, error |
| Counter & Timer | 2 counters and 2 timers |
| Sequencer | 노출 시간, gain |
| Synchronization | Software trigger, hardware trigger, PTP (IEEE 1588) |
| 표준 및 인증 | |
|---|---|
| 표준 | GigE Vision v2.0, GigE Vision v3.0 Ready* |
| 응낙 | CE, FCC, RoHS, REACH, WEEE |
| 보관 온도 | -30 to 60°C |
| 동작 온도 | -20 to 55°C 주변 |
| 습도 | 동작: 20% ~ 80%, relative, 비 응축 |
| 충격 및 진동 | DIN EN 60068-2-27, DIN EN 60068-2-64 |
| 산업용 EMC 내성 | DIN EN 61000-6-2 |
| 보증 | 3 year |
*GigE Vision v3.0 표준은 아직 승인되지 않았습니다. 모든 Triton10 모델은 최신 표준이 발표되면 이를 지원할 것입니다.
