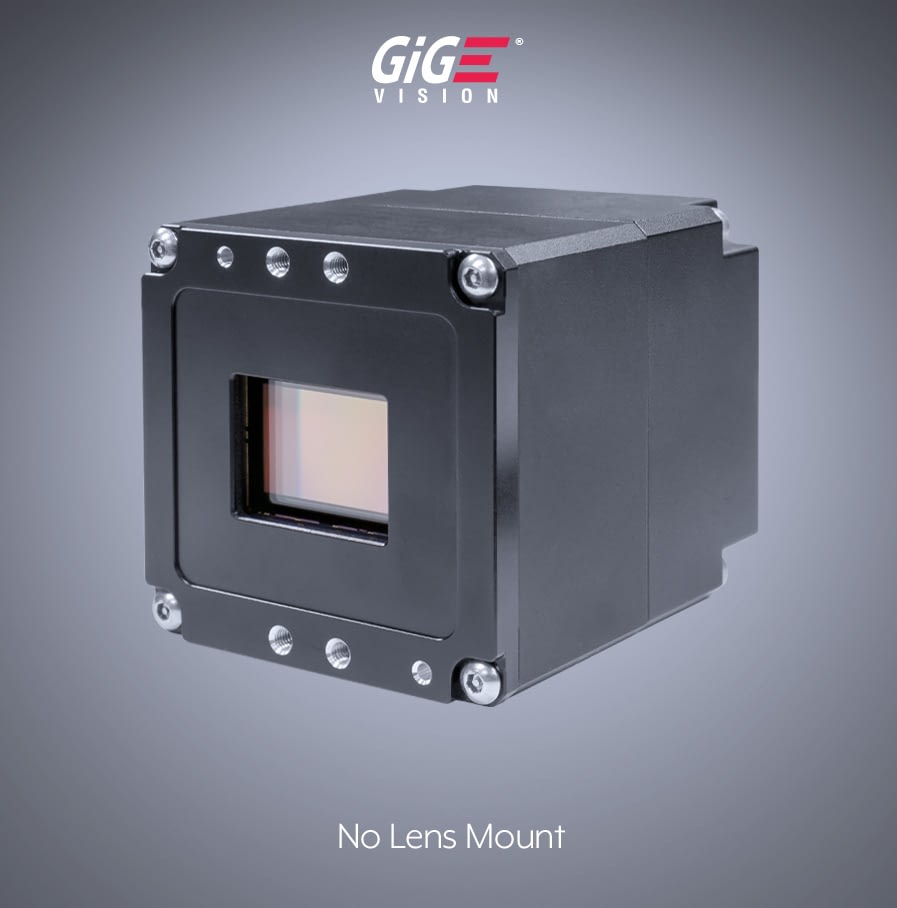

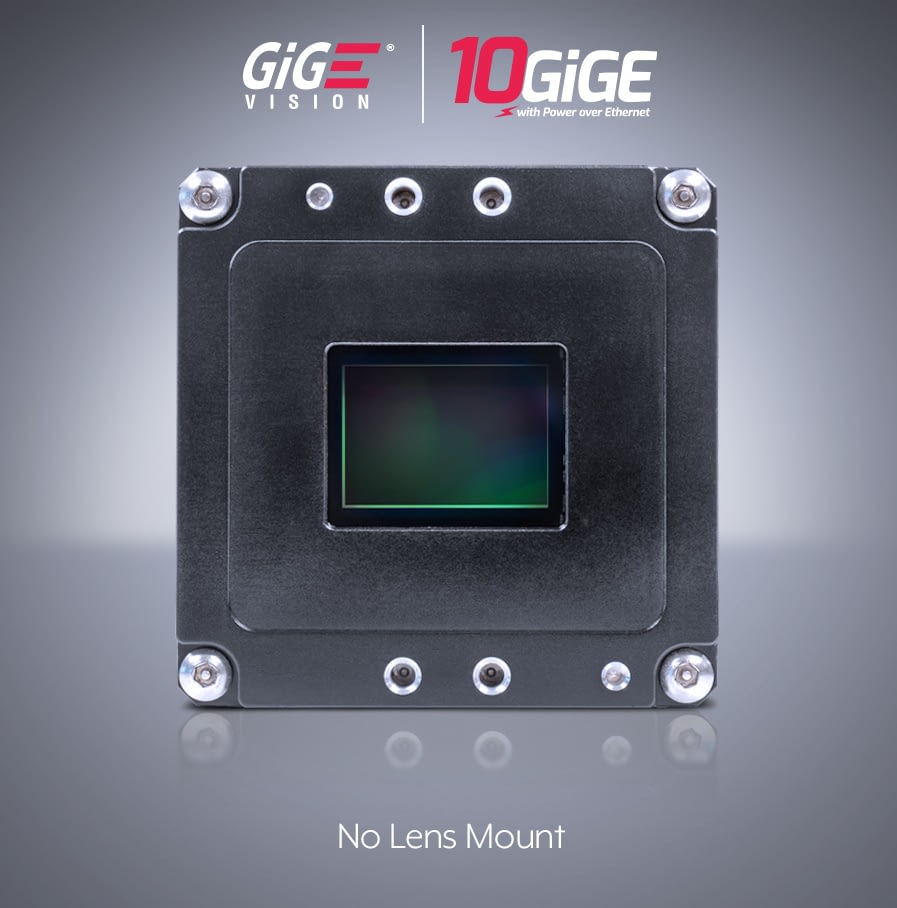

Atlas10 47 MP Model

센서
Sony IMX492CMOS
해상도
47 MP 8192 x 5556 px
프레임 레이트
22.6 FPS
모델크로마렌즈 마운트10GBASE-T GigE Vision 커넥터
ATX470S-CTColorTFL-mountM12
ATX470S-MTMonoTFL-mountM12

카메라 구성을 선택하십시오:

SKU: N/A 카테고리:

사양서

센서특성
센서Sony IMX492 CMOS
셔터Rolling Shutter with Global Reset
센서 크기23.1 mm (Type 1.4″)
해상도8192 x 5556 px, 47 MP
픽셀 크기2.315 µm (H) x 2.315 µm (V)
프레임 레이트*22.6 @ 47 MP (10 bit ADC mode)
15.5 FPS @ 47 MP (12 bit ADC mode)
외관
제품 사이즈55 x 55 x 95.5 mm
렌즈 마운트TFL-Mount
무게304 g
인터페이스 및 전원 정보
디지털 인터페이스10GBASE-T*, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX
M12, PoE (*10GBASE-T는 Short Reach 모드에서 실행, 최대 25m 케이블 길이)
GPIO인터페이스8 핀M8커넥터
Opto-Isolated I/O Ports1 input, 1 output
Non-Isolated I/O Ports2 bi-directional
전원 요구사항PoE+ (IEEE 802.3at) or 12-24 V through GPIO
소비 전력PoE+를 통한 <12W, 외부 전원 공급시 11.5W
*패킷 재전송을위한 10 % 장치 링크 처리량 예약을 기준으로 한 최대 FPS입니다. 0 % 장치 링크 처리량 예약을 기준으로 괄호 () 안에 표시된 FPS입니다. LUCID는 스트림 안정성을 위해 10 % 예약을 권장합니다.
이미징 속성
메모리380 MB
이미지 처리Gain, gamma, black level, white balance, LUT, CCM, pixel correction, hue, saturation, color space conversion
픽셀 형식Mono8/10/12/16, Bayer8/10/12/16, RGB8, BGR8, YCbCr8, YCbCr411, YUV422, YUV411
이미지 모드수평 및 수직 비닝, 서브 샘플링, ROI
ADC10, 12 bit
Gain범위12 dB ~ 27 dB 아날로그
노출 시간125 μs ~ 10 sec
카메라 기능
User Sets1 default and 2 custom user set
File System Size16 MB
Chunk DataFrame counter, offset X/Y, width/height, 노출 시간, gain, black level, line status, sequencer set
Event DataAcquisition start/end, exposure start/end, line rise/fall, error
Counter & Timer2 counters and 2 timers
Sequencer노출 시간, gain
SynchronizationSoftware trigger, hardware trigger, PTP (IEEE 1588)
표준 및 인증
표준GigE Vision v2.0
응낙CE, FCC, RoHS, REACH, WEEE
보관 온도-30 to 60°C
동작 온도-20 to 55°C 주변
습도동작: 20% ~ 80%, relative, 비 응축
충격 및 진동DIN EN 60068-2-27, DIN EN 60068-2-64*
보증3 year
*나열된 사양 테스트가 진행 중이며 변경 될 수 있습니다

EMVA 1288 데이터

ATX470S EMVA 1288 results.
Interactive graphs – please hover over the points in the graph to reveal QE %

ATX470S-M (Mono, Sony IMX492 CMOS)
Mono EMVA 1288 Results
Dynamic Range65.39 dB
SNR (Max)41.95 dB
Saturation Capacity15655 e-
Absolute Sensitivity Threshold (Measured at 527.5nm)10.17 γ
Temporal Dark Noise7.83 e-
Gain0.247 DN / e-
Dark Current8.05 e- / s
Dark Signal Non-Uniformity0.97 e-
Photo Response Non-Uniformity0.62 %
Linearity Error Max/Min0.135/-0.088 %
ATX470S-C (Color, Sony IMX492 CMOS)
Color EMVA 1288 Results
Dynamic Range65.5 dB
SNR (Max)41.94 dB
Saturation Capacity15646 e-
Absolute Sensitivity Threshold (Measured at 527.5nm)11.28 γ
Temporal Dark Noise7.72 e-
Gain0.252 DN / e-
Dark Current6.88 e- / s
Dark Signal Non-Uniformity0.95 e-
Photo Response Non-Uniformity0.677 %
Linearity Error Max/Min0.098/-0.053 %

emva-1288-logo

EMVA 1288 is the Standard for Measurement and Presentation of Specifications for Machine Vision Sensors and Cameras. For more information of the EMVA 1288 standard please visit http://www.emva.org/standards-technology/emva-1288/

도면

Atlas10 TFL-Mount / C-Mount Drawings
Atlas10 Drawings

시작하기 / 다운로드

Getting Started Guide

For camera setup please visit our Getting Started Guide for LUCID cameras. This page covers how to:
  • Connect your camera for the first time
  • Download and install Arena SDK or 3rd party software
  • Enable Jumbo Frames on the Host PC and Camera
  • Assign camera IP address
  • Update camera firmware

Downloads

Visit our Downloads Page for access to:
  • Arena SDK (Arena View, APIs, Examples)
  • 3D CAD drawings (.step files)
  • Camera firmware files
  • Technical Documentation

부속품

삼각대 어댑터, 렌즈, 케이블 및 PoE(Power Over Ethernet) 이더넷 인젝터/인터페이스 카드는 별도로 판매됩니다. 대부분의 소비자 마더보드 및 노트북의 이더넷 포트는 PoE를 지원하지 않습니다. 모든 액세서리에 대한 자세한 내용은 액세서리 페이지를 방문하십시오.
TFL 렌즈Manufacturer Part #SKU
Edmund Optics TFL-Mount APS-C 35mm f/2.8#11-319EOCA350
Edmund Optics TFL-Mount APS-C 50mm f/1.8#11-320EOCA500
Edmund Optics TFL-Mount APS-C 75mm f/2.8#11-321EOCA750
Edmund Optics TFL-Mount APS-C 100mm f/2.8#11-322EOCA01000
렌즈 어댑터
TFL-마운트 대 F-마운트 렌즈(조정 가능한 BFD 포함) 어댑터ADA-TFL-F-ADJADA-TFL-F-ADJ
TFL-마운트-F-마운트 렌즈 어댑터 ADA-TFL-FADA-TFL-F
TFL-마운트-C-마운트 어댑터ADA-TFL-CADA-TFL-C
Canon EF 마운트에 대한 TFL 마운트(GPIO 및 전원 포함) Birger 어댑터ADA-TFL-EF(US/EU)ADA-TFL-EF(US/EU)
케이블
M12 – RJ45 IP67 Cat6a 케이블 – 2.0m, 짙은 녹색 LUCID CAB-MR-2MCAB-MR-2M
M12 – RJ45 IP67 Cat6a 케이블 (Amphenol) – 5.0m, 짙은 녹색LUCID CAB-MR-5M-ACAB-MR-5M-A
M12 – RJ45 IP67 Cat6a 케이블 – 5.0m, 짙은 녹색LUCID CAB-MR-5MCAB-MR-5M
M12 – RJ45 IP67 Cat6a 케이블 – 15m, 짙은 녹색LUCID CAB-MR-15MCAB-MR-15M
M12 – RJ45 IP67 Cat6a 케이블 [ 직각, 아래 ] – 5m, 짙은 녹색LUCID CAB-MR-5M-RA1CAB-MR-5M-RA1
M12 – RJ45 IP67 Cat6a 케이블 [직각, 하향] – 15m, 짙은 녹색LUCID CAB-MR-15M-RA1CAB-MR-15M-RA1
M12 – RJ45 IP67 Cat6a 케이블 [ 직각, 위쪽 ] – 5m, 짙은 녹색LUCID CAB-MR-5M-RA2CAB-MR-5M-RA2
M12 – RJ45 IP67 Cat6a 케이블 [ 직각, 위쪽 ] – 15m, 짙은 녹색LUCID CAB-MR-15M-RA2CAB-MR-15M-RA2
M8 GPIO 8-pin 1.0m CableGPIO-M8GPIO-M8
M8 GPIO 8핀 5.0m 케이블GPIO-M8-5MGPIO-M8-5M
M8 GPIO 8핀 15.0m 케이블
M8 GPIO 8핀 케이블 [직각, 아래(Triton) / 위(Atlas & Helios)]-5.0mLUCID GPIO-M8-5M-RA1GPIO-M8-5M-RA1
M8 GPIO 8핀 케이블 [직각, 아래(Triton) / 위(Atlas & Helios)]-15mLUCID GPIO-M8-15M-RA1GPIO-M8-15M-RA1
M8 GPIO 8핀 케이블 [ 직각, 위(Triton) / 아래(Atlas & Helios)]-5.0mLUCID GPIO-M8-5M-RA2GPIO-M8-5M-RA2
M8 GPIO 8핀 케이블 [ 직각, 위(Triton) / 아래(Atlas & Helios)]-15mLUCID GPIO-M8-15M-RA2GPIO-M8-15M-RA2
삼각대
삼각대 어댑터 (Atlas10)ATX-TRATX-TR
인터페이스 카드 / PoE 인젝터 / 전원 공급 장치
2-CH 10G/5G/2.5G/1G PoE+ NBASE-T 이더넷 네트워크 어댑터IOI DGEAP2X-PCIE8XG302PCIE-POE2-MG
10G/5G/2.5G/1G PoE+ NBASE-T 이더넷 네트워크 어댑터IOI GE10-PCIE4XG301PCIE-POE1-MG2
M8 GPIO AC 어댑터 전원 공급 장치(NA/EU/AU)MEAN WELL GST60A18-P1JM8P-US1, M8P-EU1, M8P-AU1
