仕様
| センサー | |
|---|---|
| センサ名 | Gpixel GL3504 CMOS |
| 電子シャッター方式 | グローバルシャッター |
| センササイズ | 14.3 mm |
| 有効画素数 HxV | 4096 x 2 px (4K) 2048 x 4 px (2K) |
| 画素サイズ | 3.5 µm (H) x 3.5 µm (V) (4K) 7.0 µm (H) x 7.0 µm (V) (2K) |
| ラインレート | 65 kHz (4K)* 130 kHz (2K)* *単一ライン読み出し用 |
| 筐体 | |
|---|---|
| 外形寸法 | 44 x 29 x 45.3 mm |

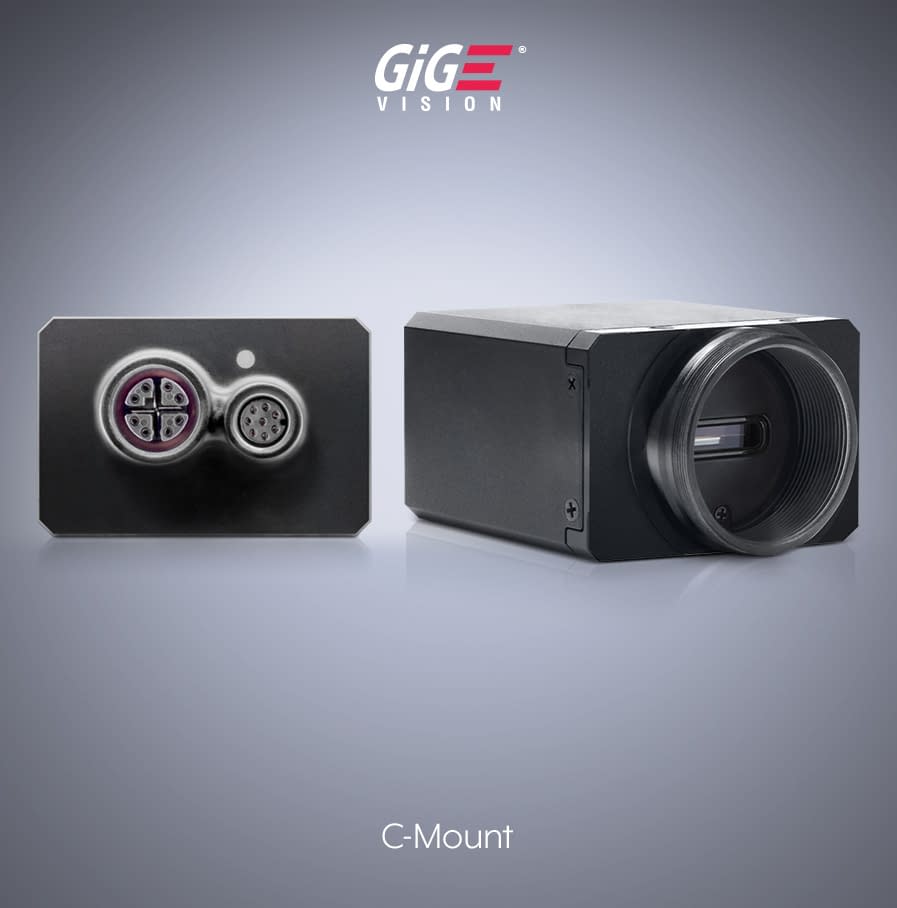

| レンズマウント | Cマウント |
| 質量 | 90 g |
| イングレス保護 (IP) | IP67 (IP67の保護のためには、TritonにIP67の鏡筒とケーブルを使用する必要があります) |
| インターフェース・電源 | |
|---|---|
| インターフェース | 1000BASE-T GigE M12, PoE |
| 外部コネクタ | GPIO 8 pin M8 コネクタ |
| Opto-Isolated I/O Ports | 1 input, 1 output |
| Non-Isolated I/O Ports | 2 bi-directional |
| 電源 | PoE (IEEE 802.3af), or 12-24 V DC |
| 消費電力 | 5W PoE時, 4.5W DC外部入力時 |
| 画像処理機能 | |
|---|---|
| 画像バッファ | 380 MB |
| 画像処理 | ゲイン, ガンマ, ブラックレベル, LUT |
| ビデオフォーマット | Mono8/16, Mono12p, Mono12Packed |
| 読み出しモード | 水平・垂直ビニング, ROI |
| ADC | 8 / 12 bit |
| ゲイン | 0 dB to 24 dB デジタル |
| 露光時間 | 2 μs – 4.2 ms |
| カメラ機能 | |
|---|---|
| ユーザーセット | 1 default and 2 custom user set |
| フラッシュメモリ | 16 MB |
| チャンク | 画像、CRC、トリガーライン、タイムスタンプ、ラインステータス、シーケンサーセット、ピクセルフォーマット、幅/高さ、オフセットX、ピクセルダイナミックレンジ最小/最大、ゲイン、黒レベル、露光時間 |
| カウンターとタイマー | 2 counters and 2 timers |
| 同期方式 | ソフトウェアトリガー, ハードウェアトリガー, PTP (IEEE1588 同期モード) |
| 準拠規格 | |
|---|---|
| マシンビジョン規格 | GigE Vision v2.0 |
| 規格 | CE, FCC, RoHS, REACH, WEEE |
| 保存温度 | -30 to 60°C |
| 動作温度 | -20 to 55°C ambient |
| 動作湿度 | 動作時：20％〜80％（結露なし） ストレージ：20％〜95％（結露しないこと） |
| 耐衝撃と耐振動 | DIN EN 60068-2-27, DIN EN 60068-2-64, DIN EN 60068-2-6 |
| 産業用EMC耐性 | DIN EN 61000-6-2 |
| 製品保証 | 3年 |
