Triton Edge Xilinx Zynq Camera

Triton Edge

산업용 올-인-원 엣지 컴퓨팅 카메라

개발가속화배포
Triton Edge는 다중 프로세서 기능과 사용자 프로그래밍 가능한 FPGA 접근성을 갖춘 Xilinx의 Zynq® UltraScale+™ 기술을 특징으로 합니다. 맞춤형 이미지 처리를 개발 및 실행하기 위해 온-카메라 하드웨어에 대한 탁월한 액세스 제공을 통해 산업용 Triton Edge 카메라에서 직접 실행되는 강력하고 빠르며 에너지 효율적인 고유한 카메라 IP를 생성할 수 있습니다.
Triton Edge Xilinx Zynq Camera

강력한 기능

고유한 이미지 처리 기능이 있지만 처음부터 시작할 필요가 없는 자체 카메라를 구축하려는 엔지니어와 개발자를 위해 제작되었습니다. Triton Edge는 고성능 Sony 글로벌 셔터 센서, LUCID의 사전 설치된 이미지 신호 처리(ISP) 및 Xilinx의 강력한 UltraScale+ MPSoC를 특징으로 하는 일체형 머신 비전 카메라입니다. 이 컴팩트하고 에너지 효율적이며 비용 효율적인 카메라는 Xilinx의 업계 최고의 설계 도구, C/C++, Open CL 설계 추상화와 가장 큰 소프트웨어 및 하드웨어 설계 도구 및 참조 설계 포트폴리오 덕분에 시장 출시 시간을 단축합니다. 복잡한 VHDL/Verilog 지식 없이도 FPGA의 맞춤형 오버레이부터 Jupyter Notebook의 사용자 인터페이스에 이르기까지 사용자 경험의 모든 세부 사항을 구축할 수 있습니다. 부분별 에지 검출과 같은 맞춤형 온-카메라 프로세싱을 구축하고, Xilinx의 AI DPU로 AI 기반 추론을 잠금 해제하고, 추가 후처리를 위해 선호하는 클라우드 기반 애플리케이션에 연결하십시오. 또한 IP67 보호, 능동 센서 정렬, EMC 산업 내성, 충격 및 진동 인증 등 유명한 Triton의 모든 산업용 기능을 활용할 수 있습니다.

ARM® Cortex™ A53 APU, ARM Cortex R5 RPU

2GB DDR4 메모리

16GB eMMC 스토리지

FPGA에 사용자 프로그래머블 로직

IP67 방진 및 방수

M12 GigE PoE 인터페이스

능동 센서 정렬

소니 글로벌 셔터 CMOS 센서

완벽한 온-카메라 애플리케이션을 개발하는 3가지 방법

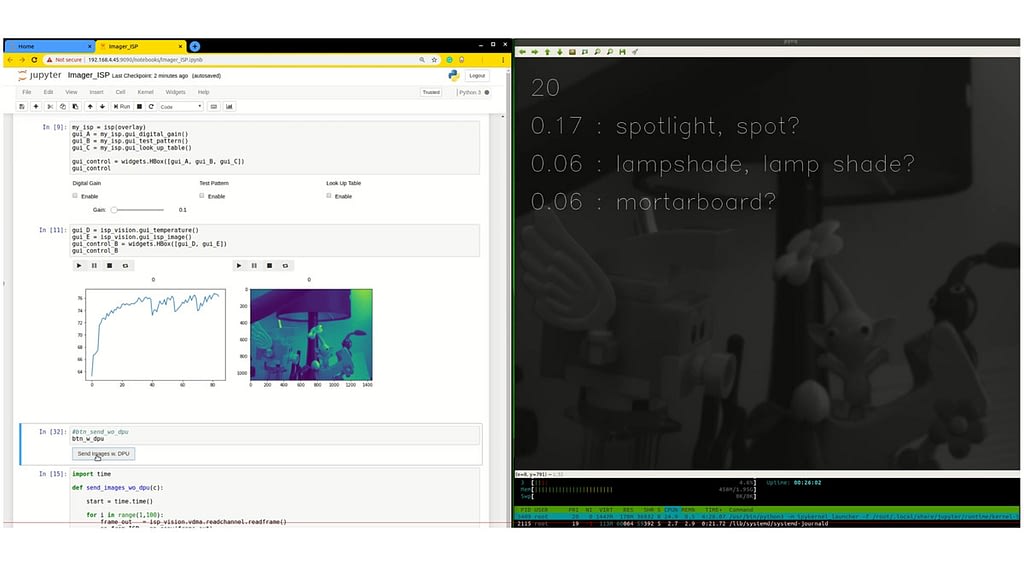

The Jupyter Notebook

Jupyter Notebook은 FPGA에서 맞춤형 오버레이를 활용할 수 있는 온-카메라 앱 개발을 위한 브라우저 기반 대화형 환경을 제공합니다. 이더넷을 통해 연결하고 최신 웹 브라우저를 사용하여 Triton Edge에서 Jupyter Notebook 환경에 액세스합니다. 노트북 문서에는 라이브 파이썬 코드, 서식 있는 텍스트 요소 및 시각화가 모두 포함될 수 있으므로 개발자는 가상 카메라 스트림에서 라이브 출력으로 대화형 GUI를 구축할 수 있습니다.

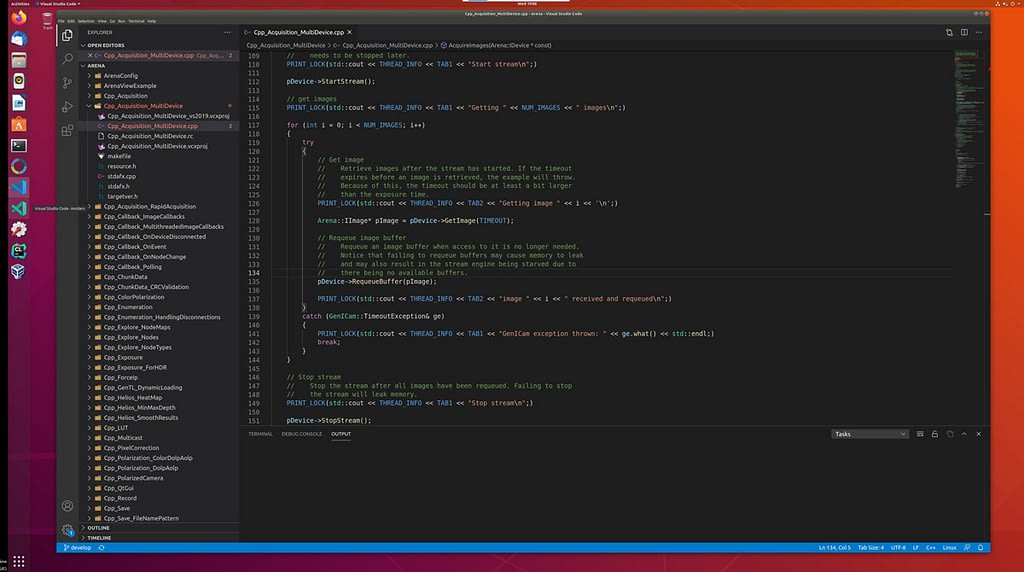

리눅스

Triton Edge는 사용자에게 친숙한 개발 환경을 제공하는 완벽한 기능의 Linux Ubuntu OS를 실행합니다. 터미널 창을 열어 좋아하는 컴파일러와 같은 패키지를 다운로드 및 설치하고 카메라에서 직접 애플리케이션 또는 API를 빌드합니다. 예를 들어 ARM용 OpenCV를 설치하고 온-카메라 컴퓨터 비전 애플리케이션을 만듭니다. 카메라의 멀티코어 프로세서, 2GB DDR4 메모리, 카메라의 와트당 성능 효율성을 활용하여 실행하십시오.

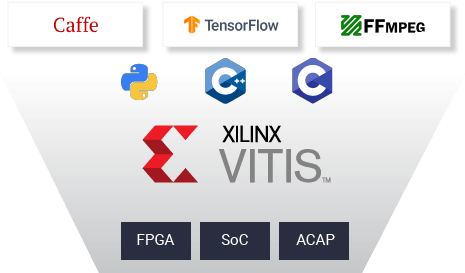

Xilinx Vitis

최종 사용자를 위한 강력한 자체 IP를 추가하려는 OEM을 위해 Triton Edge는 FPGA의 공개 영역에 대한 액세스를 제공합니다. 엔지니어는 Xilinx의 Vitis 소프트웨어 플랫폼을 사용하여 FPGA에 프로그래머블 로직(오버레이)을 생성하고 추가하여 가속화되고 에너지 효율적인 처리를 할 수 있습니다. Xilinx의 AI DPU를 포함하여 많은 참조 설계가 이미 사용 가능합니다. eMMC에 더 많은 오버레이를 저장하고 FPGA 안팎으로 교환하여 훨씬 더 전문화된 처리를 할 수 있습니다.

Triton Edge - Coming Q4 2022

예비 규격

칩셋 Xilinx UltraScale+ ZU3CG MPSoC
프로세서 Dual-core ARM® Cortex™-A53 APU
Dual-core ARM Cortex-R5F
시스템 메모리 2GB DDR4
저장 16GB eMMC
플랫폼 환경 / OS Xilinx Vitis / PYNQ / Ubuntu 18.04
센서 Sony IMX296 CMOS
해상도 1.6MP, 1440 x 1080 px
셔터 유형 Global
가상 카메라 속성 LUCID ISP: 노출, 게인, 화이트 밸런스, CCM, LUT, 픽셀 형식, ROI, GPIO 신호
인터페이스 커넥터 기가비트 이더넷, PoE, M12 포트
GPIO, M8 포트
크기 29 x 44 x 45 mm (H x W x D)
보호 등급: IP67(IP67 렌즈 튜브 및 케이블과 함께 사용 시)
충격 및 진동 DIN EN 60068-2-27, DIN EN 60068-2-64, DIN EN 60068-2-6
산업용 EMC 내성 DIN EN 61000-6-2
예비 규격은 예고 없이 변경될 수 있습니다.
