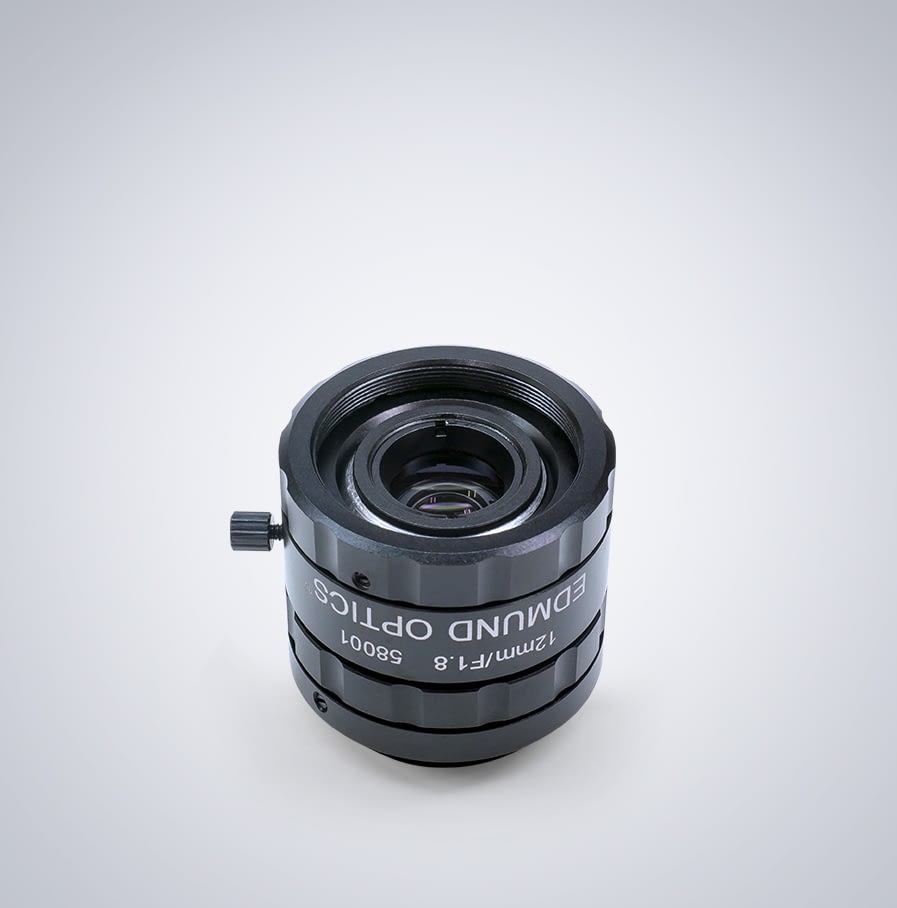

Edmund Optics C-Mount 2/3″ 12mm f/1,8 (C Series)

Die TECHSPEC® Objektive mit Festbrennweite der C-Serie sind für Bildverarbeitungsanwendungen in der Industrie mit Arbeitsabständen und Auflösungen vorgesehen, wie sie bei der Produktionsautomatisierung und Prüfung benötigt werden. TECHSPEC® Objektive mit Festbrennweite der C-Serie besitzen eine große Offenblende, sodass diese Hochleistungsobjektive selbst unter ungünstigen Beleuchtungsbedingungen eingesetzt werden können. Jedes Objektiv besitzt eine Antireflexionsbeschichtung, eine fixierbare Blende, eine Fokuseinstellung mit versenkten Fixierschrauben sowie ein robustes, stabiles Gehäuse für Anwendungen mit geringem Platzangebot.

Spezifikationen #58-001

Brennweite FL (mm):
12,00
Max. Sensorgröße:
2/3″
Horizontales Bildfeld @ max. Sensorformat:
83,0mm – 41,2°
Blende (f/#):
f/1,8 – f/16
Arbeitsabstand (mm):
100 – ∞
Beschich-
tung:
425 – 675nm BBAR
Verzeichnung (%):
<2,5
Horizontales Bildfeld, 1/1,8“ Sensor:
67,5mm – 34,0°
Horizontales Bildfeld, 1/2“ Sensor:
59,8mm – 30,4°
Horizontales Bildfeld, 1/2,5“ Sensor:
54,1mm – 27,6°
Horizontales Bildfeld, 1/3“ Sensor:
44,7mm – 22,9°
Horizontales Bildfeld, 1/4“ Sensor:
33,4mm – 17,2°
Horizontales Bildfeld, 2/3“ Sensor:
83,0mm – 41,2°
Filtergewinde:
M25,5 x 0,5 (Female)
Länge (mm):
27,90
Gewinde:
C-Mount
Anzahl Elemente (Gruppen):
7 (7)
Numerische Apertur NA, Objektseite:
0,007
Aussendurchmesser (mm):
32,0
Art:
VIS
Blende-Option:
Variable
Typ:
Fixed Focal Length Lens
Gewicht (g):
54
Inklusive Verriegelungsschrauben
4 Insgesamt: 2x normal, 2x versenkte Schrauben

USD $343.00

Register or login for pricing
Artikelnummer: EOC0120 Kategorie:

Technische Zeichnung

Edmund Optics Technical Drawing 58001

Empfohlener IP67-Objektivtubus

The following IP67 lens tube has been tested to show no clipping or vignetting with this lens.
