180° & 90° Transformations-Kit für Phoenix-Kamera

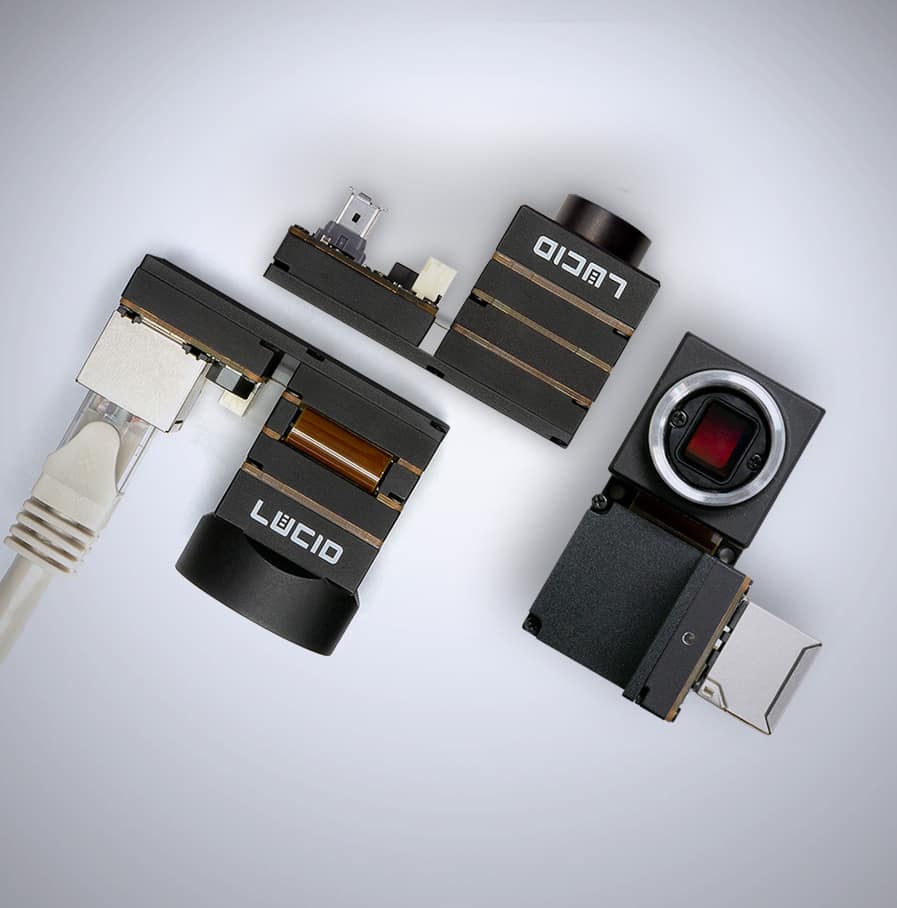

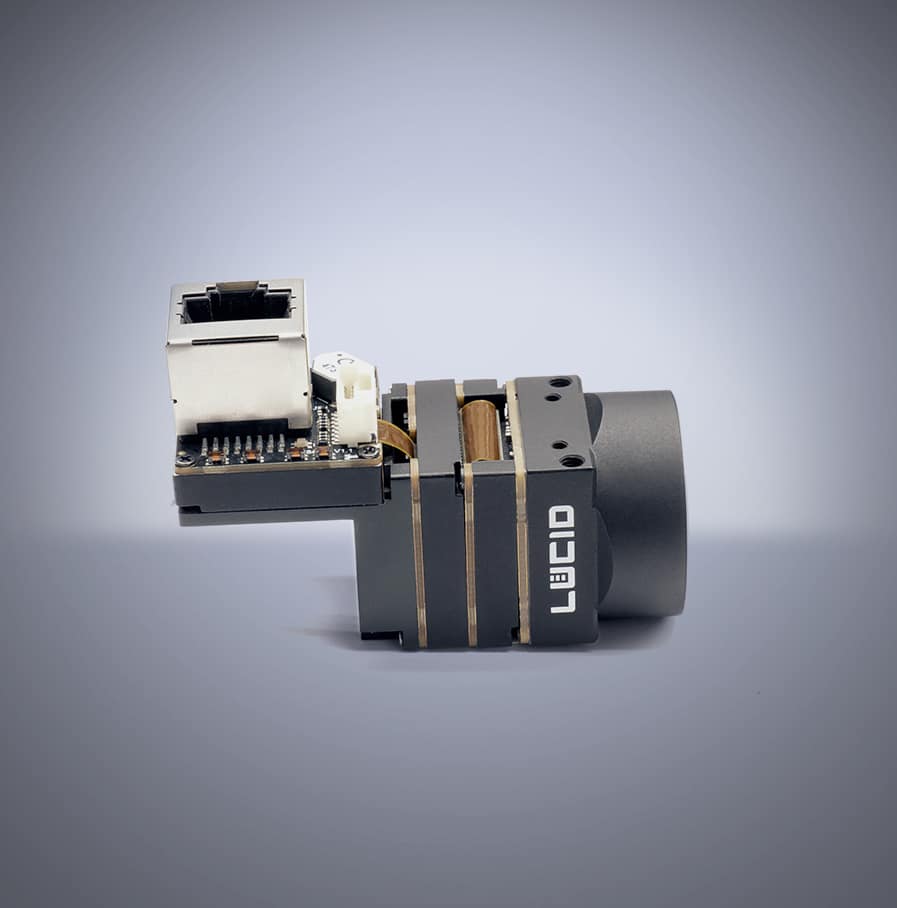

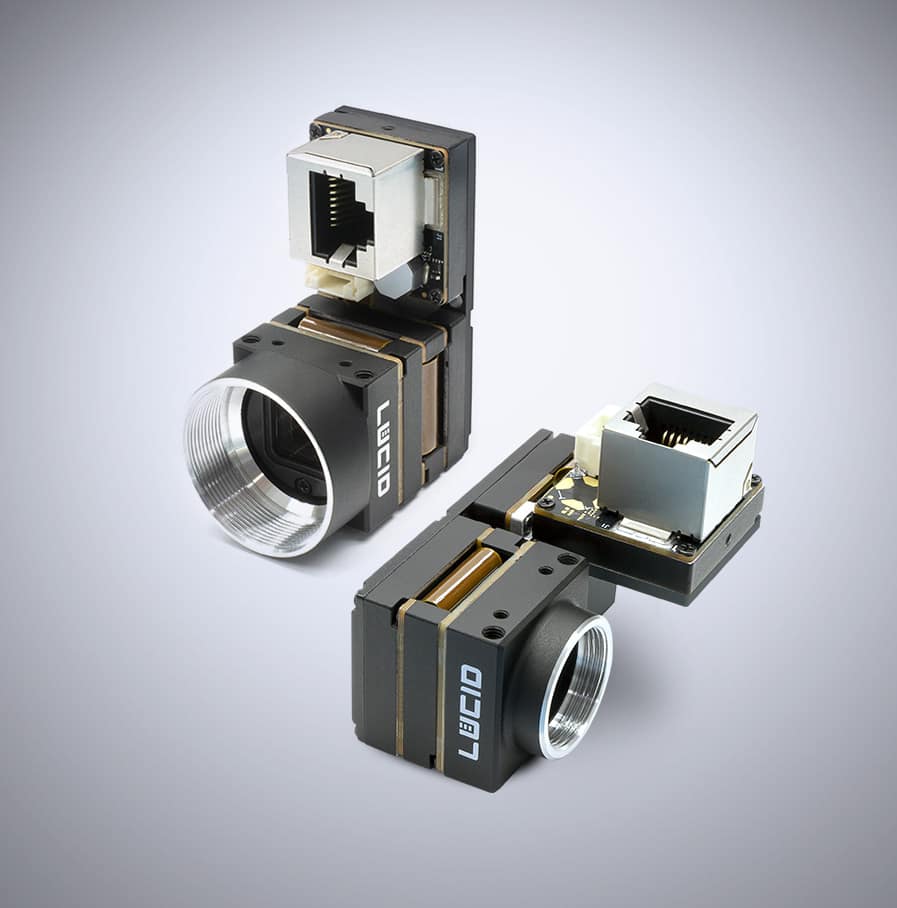

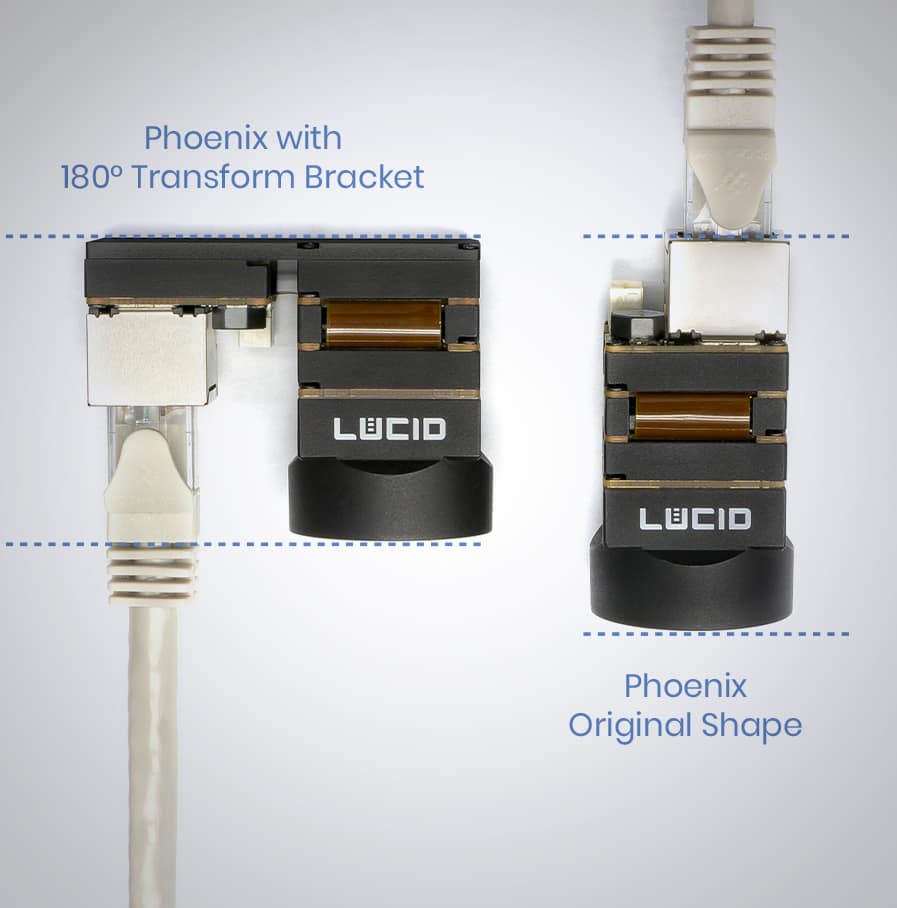

Die Phoenix-Kamera von LUCID verfügt über ein einzigartiges, transformierbares Design, das einfach konfiguriert werden kann, um eine Vielzahl von OEM-Anwendungen zu erfüllen. Die ursprüngliche Form der Phoenix ähnelt einer traditionellen Kameraform. Die einzelnen Platinenstapel können jedoch in verschiedenen Graden aufgeklappt werden, um sie optimal an Ihre Anwendung anzupassen. Dieser Bausatz enthält alle notwendigen Werkzeuge und Teile, die benötigt werden, um eine Phoenix-Kamera in die 180°- und 90°-Ausrichtung zu bringen (P/N: PHX24-TK, PHX28-TK). Die 180°- und 90°-Ausrichtung der Phoenix kann bei Anwendungen mit begrenzter Tiefe und bei Geräten, bei denen der Ethernet-Anschluss von vorne zugänglich sein muss, nützlich sein. Die Transformationsmöglichkeiten von Phoenix ermöglichen mehr Designfreiheit unter Einhaltung der Platz- und Designvorgaben, ohne dass zusätzliches sperriges Zubehör erforderlich ist.

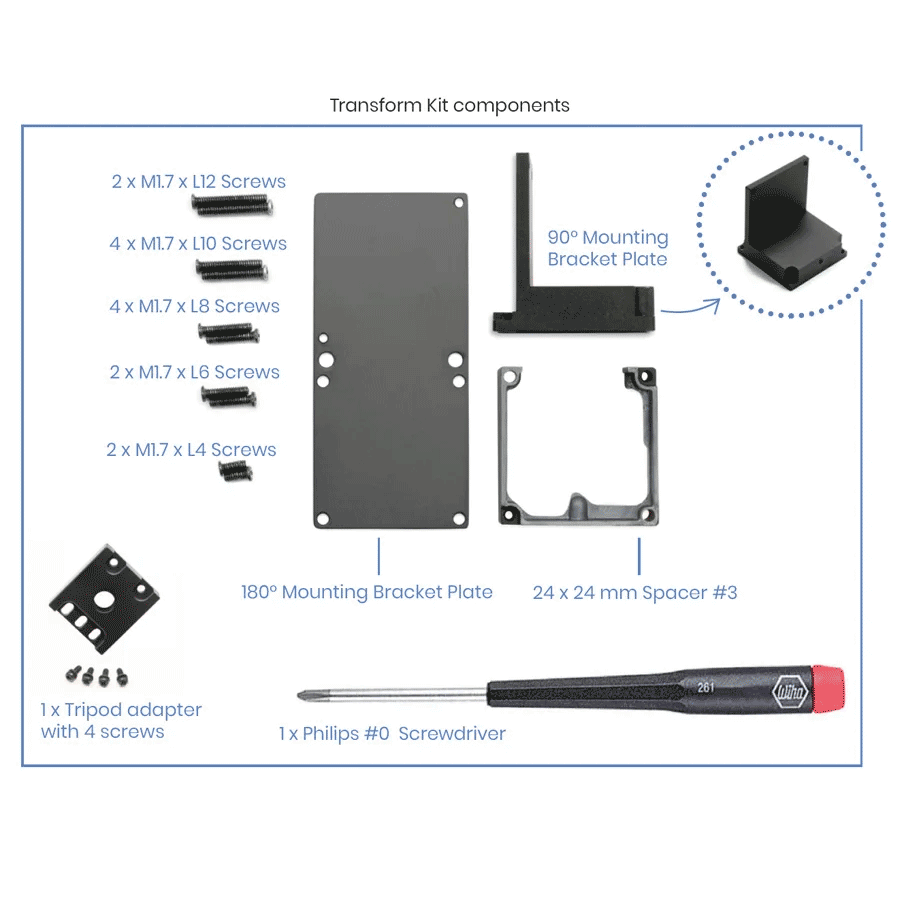

The 180° & 90° Transform Kit Includes:

  • 1 x 180° Montageplatte
  • 1 x 90° Montageplatte
  • 1 x Spacer #3
  • 4 x M1.7 x L10 Screws
  • 4 x M1.7 x L8 Screws
  • 2 x M1.7 x L4 Screws
  • 1 x Stativhalterung mit Schrauben
  • 1 x Philips #0 Schraubendreher

Artikelnummer: n.a. Kategorie:

Anweisungen

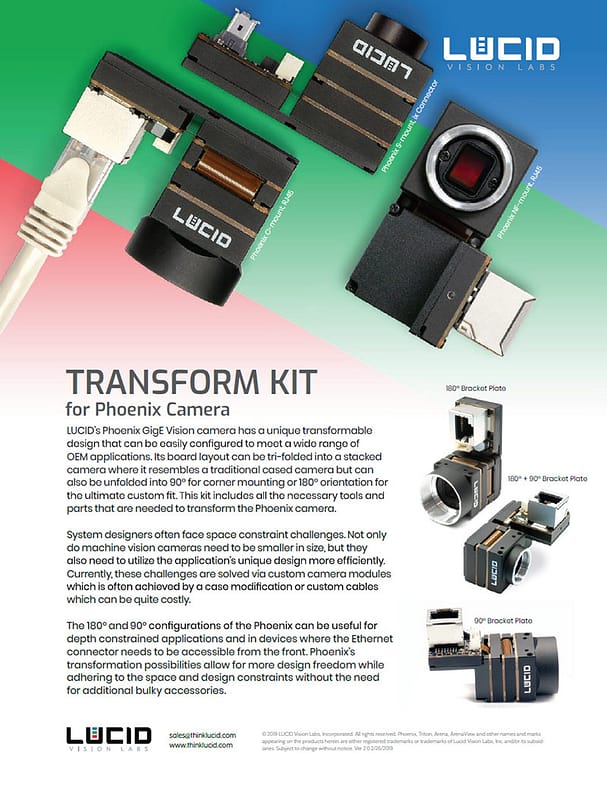

Transform-Kit-PDF
180° and 90° Transform Kit Instructions PDF (ENG)

This PDF includes full step-by-step instructions on how to transform your Phoenix camera to a 180° and 90° form factor using the Transform Kit components.

File Type: PDF PDF, File Size: 3 MB Download File

Technische Zeichnung

Phoenix transform kit dimensional drawings
