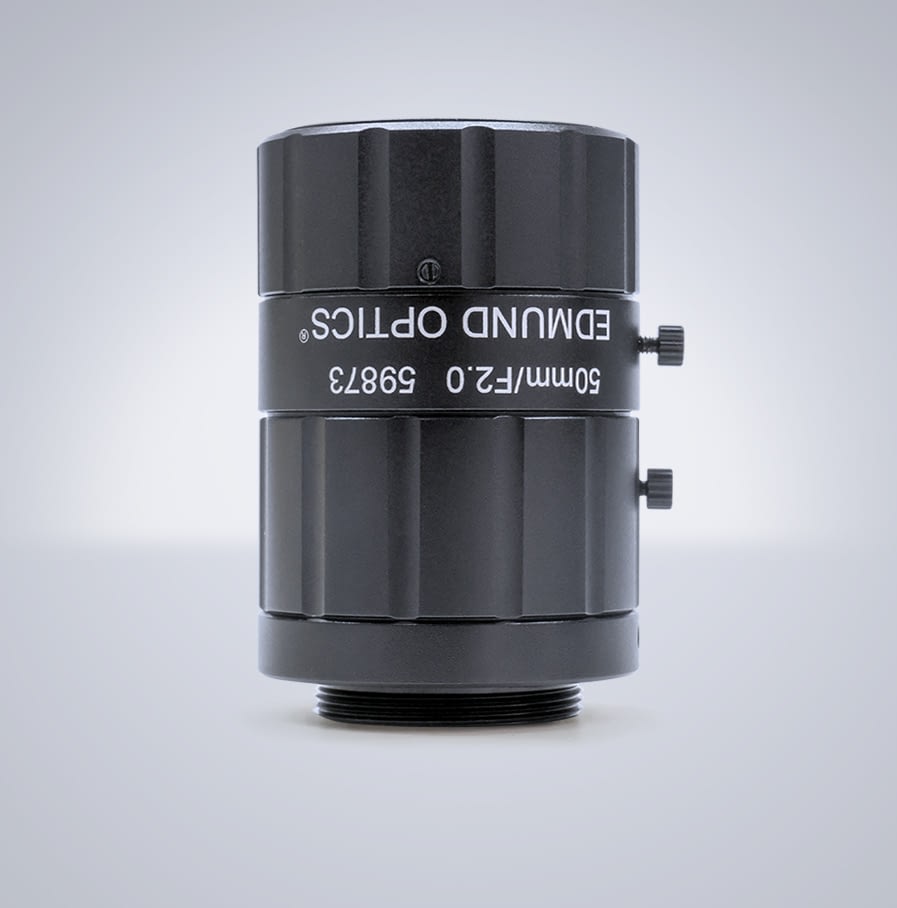

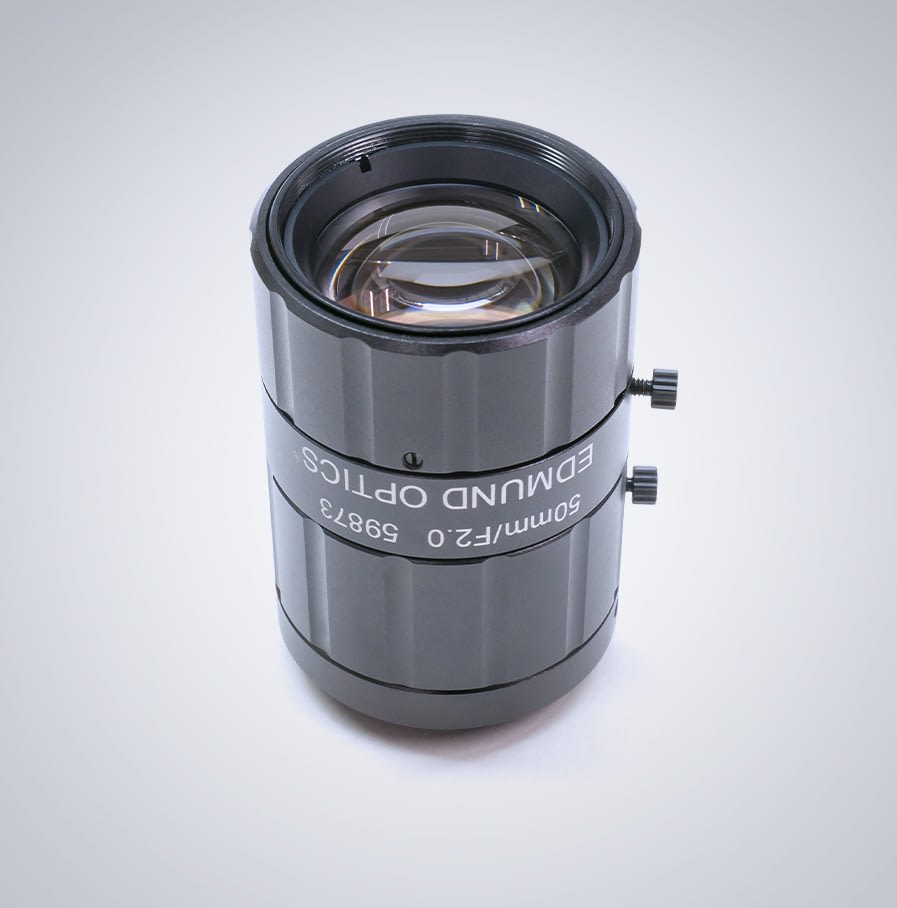

Edmund Optics C-Mount 2/3″ 50mm f/2,0 (C Series)
Die TECHSPEC® Objektive mit Festbrennweite der C-Serie sind für Bildverarbeitungsanwendungen in der Industrie mit Arbeitsabständen und Auflösungen vorgesehen, wie sie bei der Produktionsautomatisierung und Prüfung benötigt werden. TECHSPEC® Objektive mit Festbrennweite der C-Serie besitzen eine große Offenblende, sodass diese Hochleistungsobjektive selbst unter ungünstigen Beleuchtungsbedingungen eingesetzt werden können. Jedes Objektiv besitzt eine Antireflexionsbeschichtung, eine fixierbare Blende, eine Fokuseinstellung mit versenkten Fixierschrauben sowie ein robustes, stabiles Gehäuse für Anwendungen mit geringem Platzangebot.
Spezifikationen
Brennweite FL (mm):
50,00
Max. Sensorgröße:
2/3″
Horizontales Bildfeld @ max. Sensorformat:
42,8mm – 10,0°
Blende (f/#):
f/2 – f/22
Arbeitsabstand (mm):
250 – ∞
Beschich-
tung:
tung:
425 – 675nm BBAR
Verzeichnung (%):
<0,2
Horizontales Bildfeld, 1/1,8“ Sensor:
34,9mm – 8,2°
Horizontales Bildfeld, 1/2“ Sensor:
31,1mm – 7,3°
Horizontales Bildfeld, 1/2,5“ Sensor:
28,1mm – 6,6°
Horizontales Bildfeld, 1/3“ Sensor:
23,3mm – 5,5°
Horizontales Bildfeld, 1/4“ Sensor:
17,5mm – 4,1°
Horizontales Bildfeld, 2/3“ Sensor:
42,8mm – 10,0°
Filtergewinde:
M30,5 x 0,5 (Female)
Länge (mm):
53,70
Gewinde:
C-Mount
Anzahl Elemente (Gruppen):
6 (4)
Numerische Apertur NA, Objektseite:
0,018
Aussendurchmesser (mm):
35,8
Art:
VIS
Blende-Option:
Variable
Typ:
Fixed Focal Length Lens
Gewicht (g):
107
Inklusive Verriegelungsschrauben
4 Insgesamt: 2x normal, 2x versenkte Schrauben
